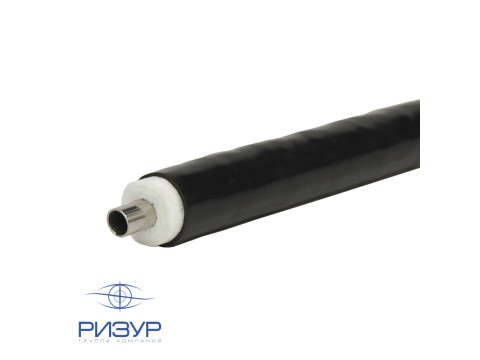

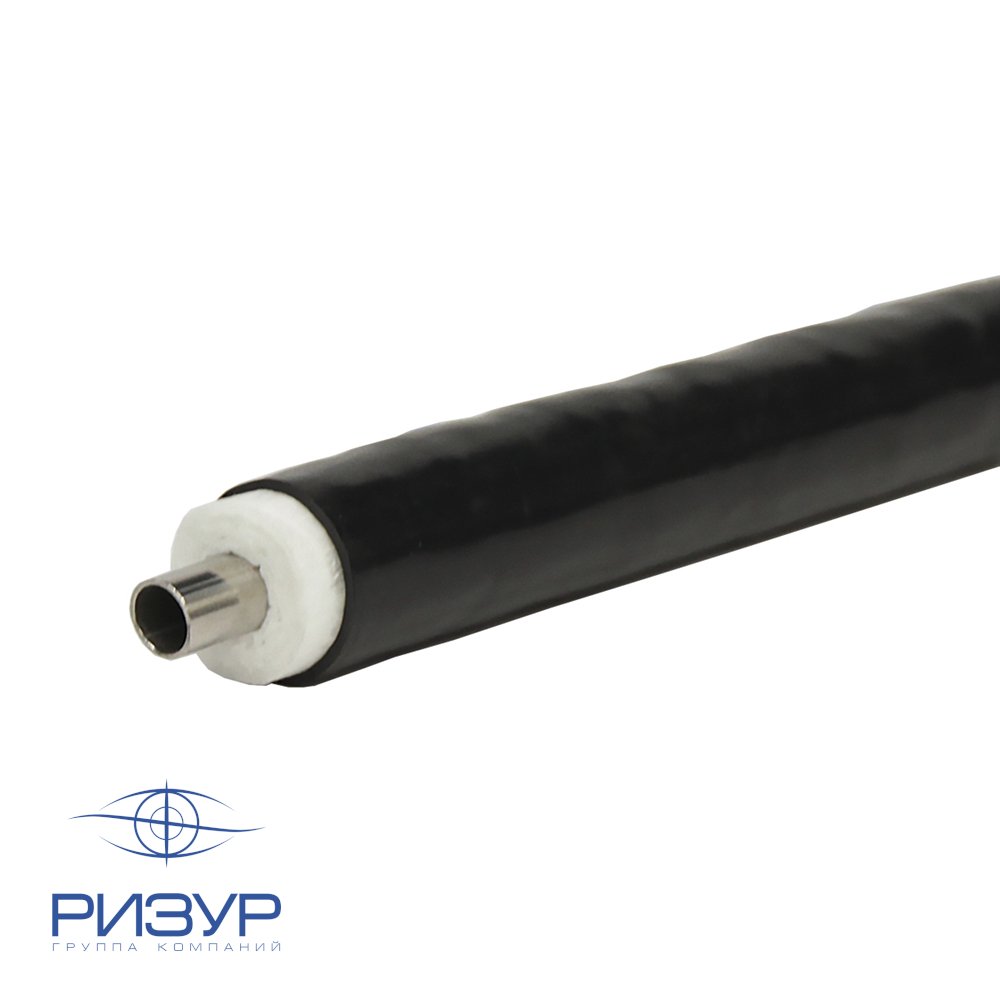

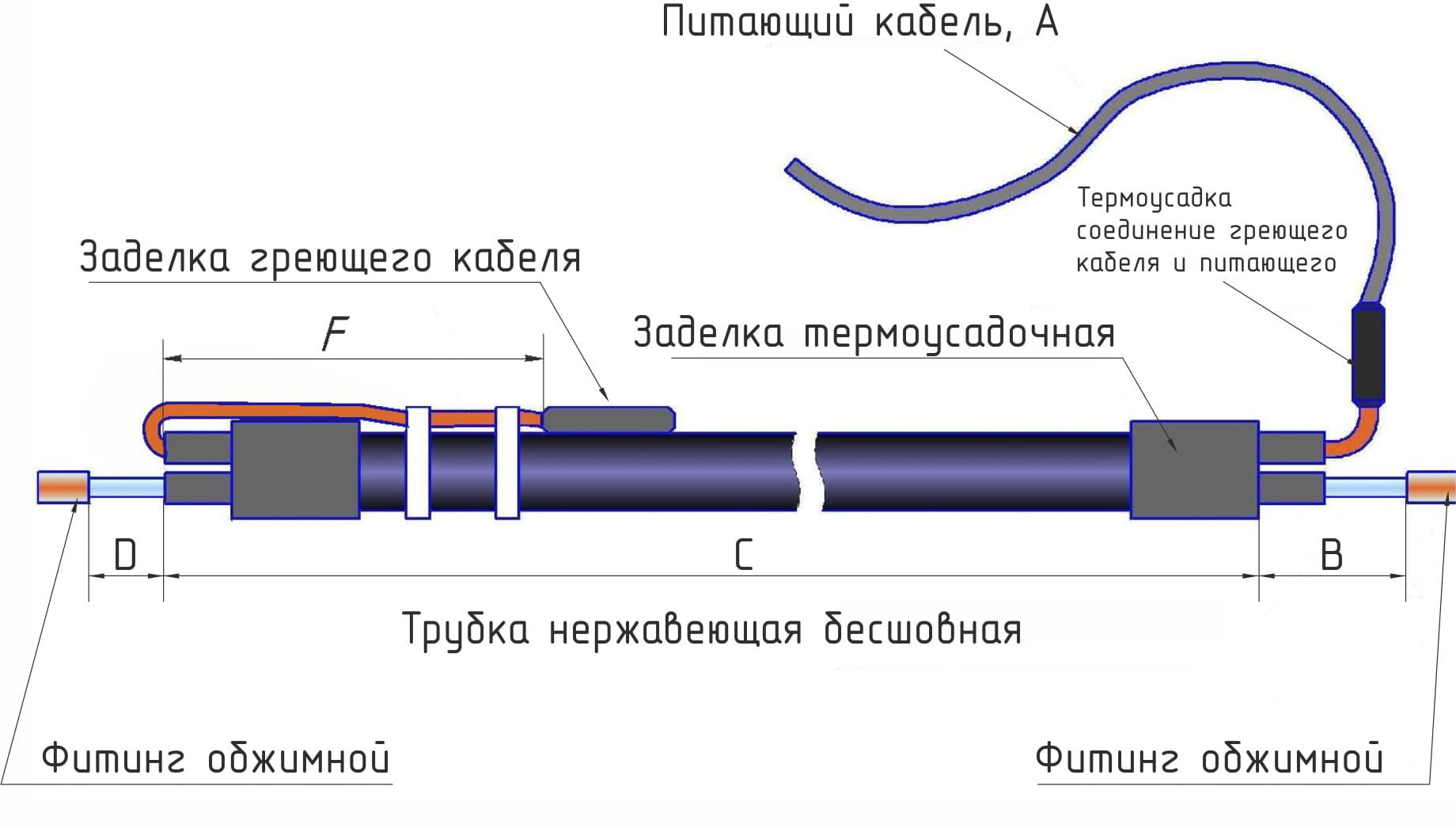

Одна утепленная трубка, стойкая к воздействию климатических факторов РИЗУРПАК-З
- Стойкость к атмосферным воздействиям
- Высокая механическая защита оболочки
- Негигроскопичная стекловолоконная изоляция
- Сохранение теплоизоляционных свойств при изгибах
- Устойчивость к ультрафиолетовому излучению и химическим воздействиям
- Широкий диапазон рабочих температур (-70°С до +405°С)
- Взрывозащищённость и маркировка по требованиям безопасности
- Долговечность и износостойкость (средний срок эксплуатации — 20 лет)

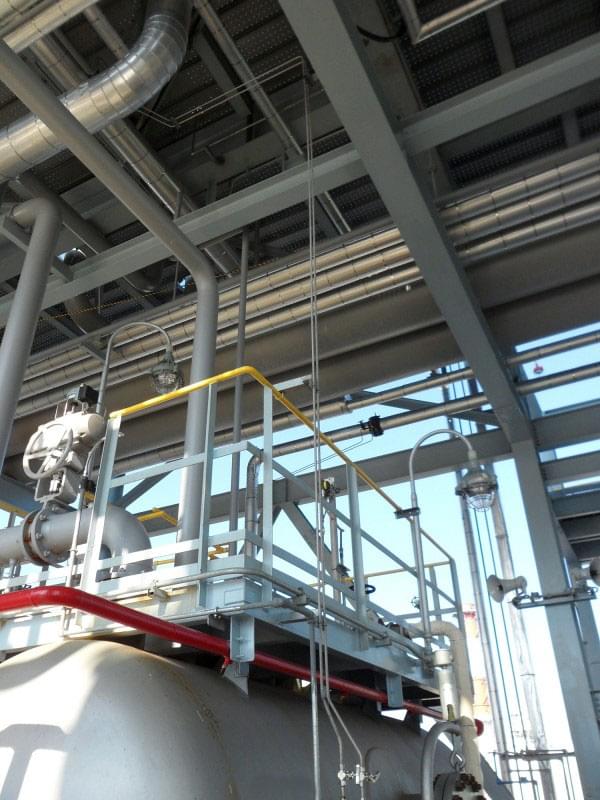

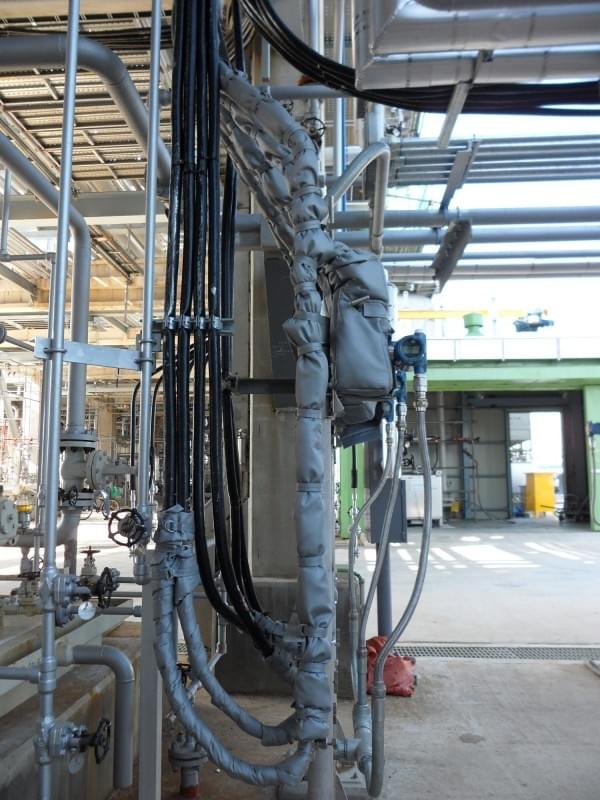

Система РИЗУРПАК-З без обогрева, стойкая к воздействию атмосферных условий, эксплуатируется в трубопроводах жидкостей и газа и обеспечивает снижение теплопотерь. РИЗУРПАК-З используется для зашиты от замерзания, поддержания требуемой вязкости среды или необходимой температуры в узком диапазоне.
Трубки предварительно изолированные РИЗУРПАК с маркировкой взрывозащиты согласно Приложению на бланке № 0068421, изготавливаемые по техническим условиям ТУ 3464-010-12189681-2013

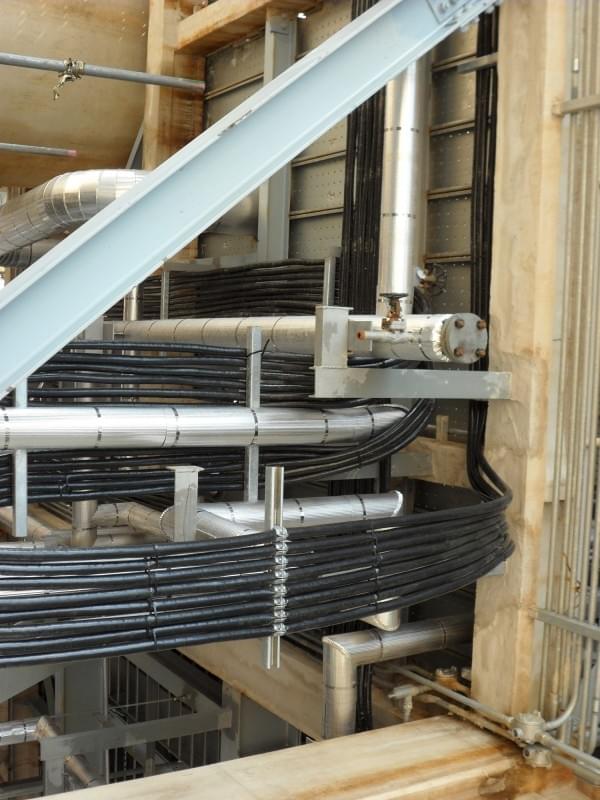

РИЗУРПАК-З – это эффективное, надежное, экономически выгодное решение для изоляции линий малых диаметров и обеспечения постоянной температуры на всей протяженности длинных импульсных трубок и трубопроводов

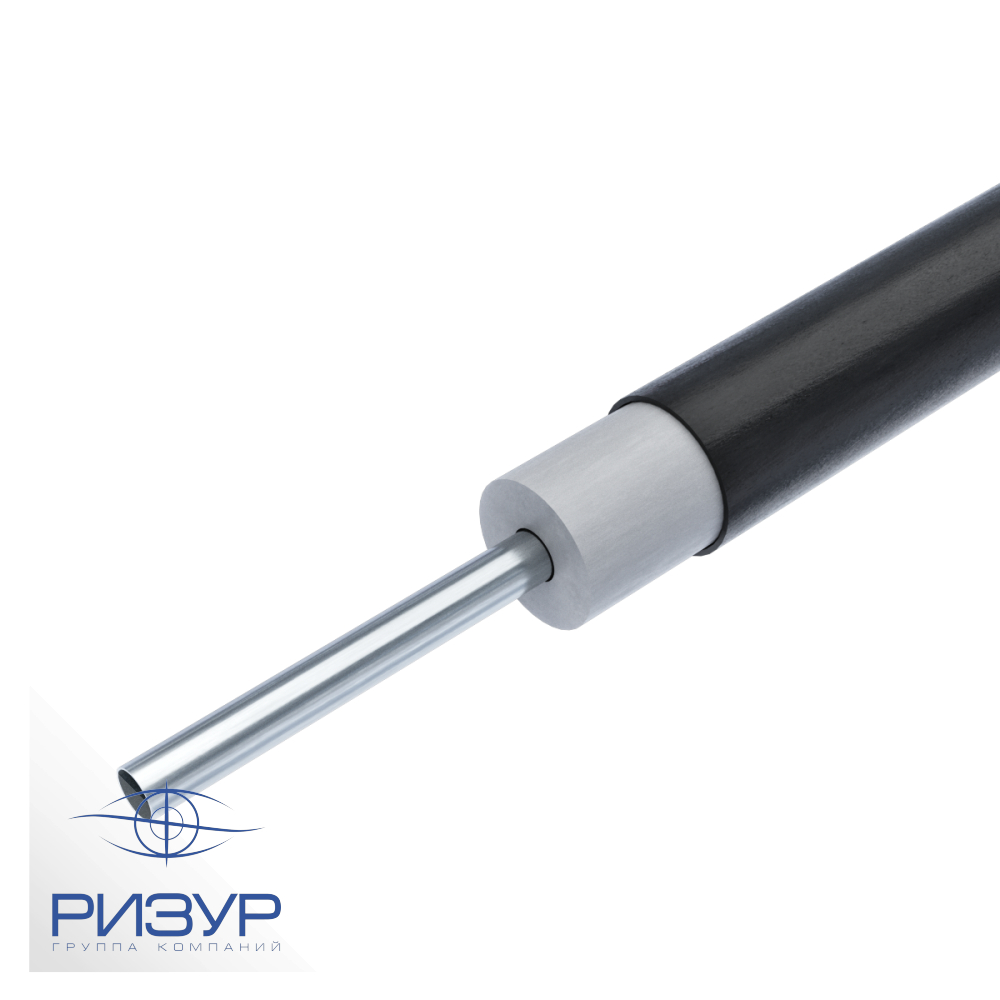

Система РИЗУРПАК-З имеет изоляцию негигроскопичным стекловолокном и внешнюю оболочку из термопластичного полиуретана на простых полиэфирах с пластификатором.
| Оболочка систем РИЗУРПАК-З: термопластичный полиуретан |
Изоляция систем РИЗУРПАК-З: негигроскопичное стекловолокно |
| Оболочка обеспечивает повышенную механическую защиту, предотвращает износ трубки при вибрации, а также устойчива к гидролизу, действию микроорганизмов, к абразивному воздействию, не имеет в своем составе галогенов, сохраняет пластичность в условиях низких температур, устойчива к воздействию ультрафиолетового излучения. Оболочка систем РИЗУРПАК устойчива к истиранию и химическим воздействиям, что делает трубки и пучки трубок износостойкими и долговечными. При установке фитингов необходимая часть трубок или пучка трубок освобождается от защитной оболочки. |
Равномерная изоляция из негигроскопичного стекловолокна обернута вокруг трубок и спутников по принципу спирали. Негигроскопичное стекловолокно наматывается внахлест, причем каждый последующий слой накладывается в противоположном направлении, благодаря чему в технологических трубках не возникает мостиков холода, оболочка не нагревается, а теплоизоляционный слой систем РИЗУРПАК при загибании сохраняет свои свойства. |
| Плотность: 1, 11 г/м3 Твердость по Шору: 80 А |
Поверхностная плотность: 210 г/м3 Теплопроводность при 25 °С: 0,035 Вт/(м·K) |

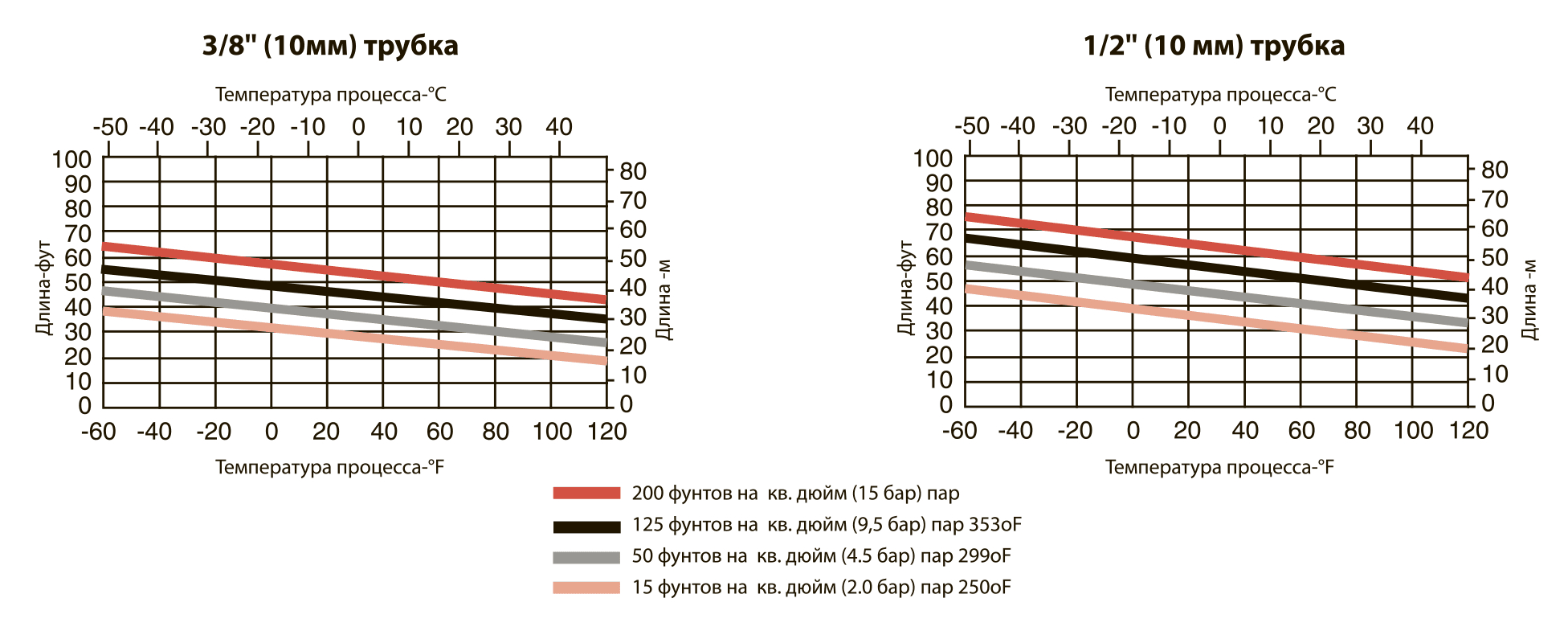

Области применения
- доставка пара
- рециркуляция конденсата
- очистка воды
- дозирование химических реагентов
|
|
|
|

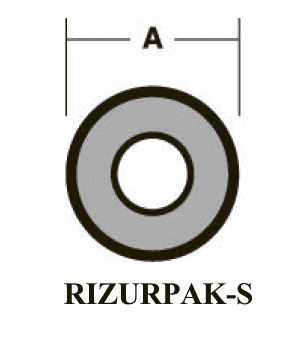

Варианты исполнения РИЗУРПАК-З отличаются диаметром, весом и размером технологической трубки.
Размеры |
Номинальный вес кг/м | Номинальные размеры (диаметр), мм |  |
| РИЗУРПАК-З Одна 6 мм технологическая трубка | 0,45 | 28 | |
| РИЗУРПАК-З Одна 8 мм технологическая трубка | 0,6 | 33 | |
| РИЗУРПАК-З Одна 10 мм технологическая трубка | 0,74 | 36 | |
| РИЗУРПАК-З Одна 12 мм технологическая трубка | 0,6 | 33 |
Аксессуары и комплектующие
Для подключения и монтажа предизолированных импульсных трубок к трубопроводам, технологическим процессам и приборам используют различные устройства и аксессуары.
Устройство ввода пучка трубок РИЗУРПАК в шкаф/через стенку
Устройство ввода пучка трубок РИЗУРПАК в шкаф обеспечивает водонепроницаемое уплотнение в месте прохода пучка трубок РИЗУРПАК, например, через стенку шкафа. Устройство ввода пучка трубок РИЗУРПАК состоит из набора колец и термоусадочного наконечника для герметизации пучка трубок.
Термоусадочные заделки концов пучка
Термоусаживаемые заделки (перчатки) обеспечивает герметизацию торцов РИЗУРПАК, защищают от воздействия климатических факторов. Заделки изготавливаются из термически стабилизированного, модифицированного полиолефина и рекомендуется к применению для всех открытых торцов пучка труб. В соответствии с требованиями проекта используются двупалые, трехпалые, четырехпалые, пятипалые, шестипалые разветвленные перчатки.
Ремкомплект оболочки
Ремкомплект состоит из материала термической изоляции, стекловолоконной ленты, полимерно-битумной заплаты РИЗУР, обладающей повышенной механической прочностью на сжатие и разрыв, сохраняющей эластичность даже при долгой эксплуатации. Составляющие комплекта применяются на месте эксплуатации пучка труб для устранения различных непредвиденных повреждений. Данный комплект используется для герметизации соединений в пучке труб, для соединения отрезков пучка труб, для удлинения слоя изоляции и оболочки, защищающей от воздействия климатических факторов в случаях, когда была отрезана слишком длинная часть пучка труб.
Технические характеристики
| Зона установки | - общепромышленные объекты |
| - взрывоопасные зоны В-1а и В-1г по ПУЭ гл. 7.3 | |
| Стойкость | - к нефтепродуктам |
| - к химическим средам | |
| - к УФ-излучению | |
| Маркировка взрывозащиты: | |
| Серия РИЗУРПАК-Э | 1 Exs II T6…T4 X* |
| Серии РИЗУРПАК-ПЛ/-ПТ/-З/-И | II Gb T6…T4 X* |
| Степень защиты оболочки | - IP67 по ГОСТ 14254-96 |
| Минимальная температура окружающей среды при монтаже | -40°С |
| Диапазон температур окружающей среды при эксплуатации: | |
| для температурного класса Т6 | - от -70 до +45 °С |
| для температурного класса Т5 | - от -70 до +60 °С |
| для температурного класса Т4 | - от -70 до +95 °С |
| для температурного класса Т3* | - от -70 до +160 °С |
| для температурного класса Т2* | - от -70 до +255 °С |
| для температурного класса Т1* | - от -70 до +405 °С |
| Максимальная температура на поверхности оболочки | +60° С |
| Напряжение питания для РИЗУРПАК-Э | 230В |
| Цвет оболочки | любой (по умолчанию черный) |
| Гарантийный срок эксплуатации | - 12 месяцев |
| - 24/36 месяцев (по заказу) | |
| Средний срок эксплуатации | - не менее 20 лет |
Техническое описание материалов РИЗУРПАК
| Оболочка | |
| Материал | Высококачественный морозостойкий PVC: • не имеет в своем составе галогенов, • устойчив к абразивному воздействию, • устойчив к воздействию ультрафиолетового излучения, • сохраняет пластичность в условиях низких температур, • не впитывает влагу, • предотвращает износ трубки при вибрации. |
| Твердость, Шор A | 80 |
| Плотность, г/см3 | 1,11 |
| Предел прочности, МПа | 45 |
| Относительное удлинение при разрыве, % | 650 |
| Напряжение при 20% удлинении, МПа | 2 |
| Напряжение при 100% удлинении, МПа | 4?5 |
| Напряжение при 300% удлинении, МПа | 8 |
| Сопротивление раздиру, кН/м | 55 |
| Истирание, мм3 | 30 |
| Предел прочности при растяжении после 42-дневного хранения в воде при 80 °С, МПа |
30 |
| Ударная вязкость образца с надрезом (Шарпи), кДж/м 2 |
Без разрушений |
| Изоляция | |
| Материал | негигроскопичное стекловолокно |
| Поверхностная плотность, г/м2 | 210 |
| Теплопроводность при 25 °С, Вт/(м·K) | 0, 035 |
| Температура | |
| • РИЗУРПАК-ПЛ/-ПТ/-З/-И | Максимальная температура технологической трубки 204°C* |
| • РИЗУРПАК-Э | Постоянная температура*: СГЛ-НТ 65°C СГЛ-СТ 120°C СГЛ-ВТ 200 °C Кратковременная температура (в сумме до 1000 часов)*: СГЛ-НТ 85°C СГЛ-СТ 200°C СГЛ-ВТ 250 °C |
Технические характеристики трубы
| Внешний диаметр, мм | Стенка, мм | Конструкция и материал | ASTM |
| 6
|
1 | бесшовная калиброванная 316/316L SS | А-269 |
| 8 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 10 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 12 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 12 | 1,5 | бесшовная калиброванная 316/316L SS | А-269 |
| 14 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 14 | 1,6 | бесшовная калиброванная 316/316L SS | А-269 |
| 14 | 2 | бесшовная калиброванная 316/316L SS | А-269 |
| 6 | 1 | медь | В-68, В-75 |
| 8 | 1 | медь | В-68, В-75 |
| 10 | 1 | медь | В-68, В-75 |
| 12 | 1 | медь | В-68, В-75 |
| 6 | 1 | 6 мм PFA Teflon | |
| 8 | 1 | 8 мм PFA Teflon | |
| 10 | 1 | 10 мм PFA Teflon | |
| 12 | 1 | 12 мм PFA Teflon |
| Внешний диаметр, дюймы | Стенка, дюймы | Конструкция и материал | ASTM |
| 1/2" | 0,049" | бесшовная калиброванная 316/316L SS | А-269 |
| 1/2" | 0,065" | бесшовная калиброванная 316/316L SS | А-269 |
| 1/2" | 0,095" | бесшовная калиброванная 316/316L SS | А-269 |
| 3/4" | 0,049" | бесшовная калиброванная 316/316L SS | А-269 |
| 3/4" | 0,065" | бесшовная калиброванная 316/316L SS | А-269 |
| 3/4" | 0,095" | бесшовная калиброванная 316/316L SS | А-269 |
