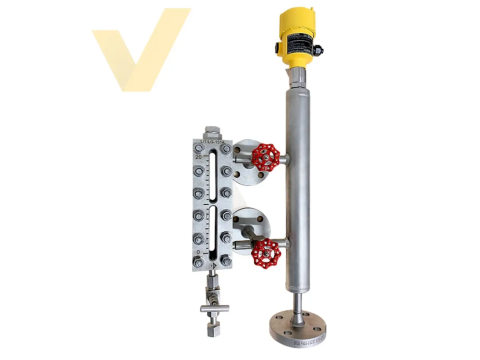

Комплекс указательный уровнемерный ТЭК-УВ
- Давление процесса до 25,0 МПа
- Температура процесса от -190°С до +425°С
- Автономность (не требует электропитания)
- Надежный принцип измерения
- Механическая прочность конструкции
- Сертификация ТР ТС 012/2011, ТР ТС 020/2011, ТР ТС 032/2011
- Соответствует SIL2 (ГОСТ Р МЭК 61508)
- Виды приемки РМРС, 2Н, 3Н, 4Н (морские и атомные исполнения)

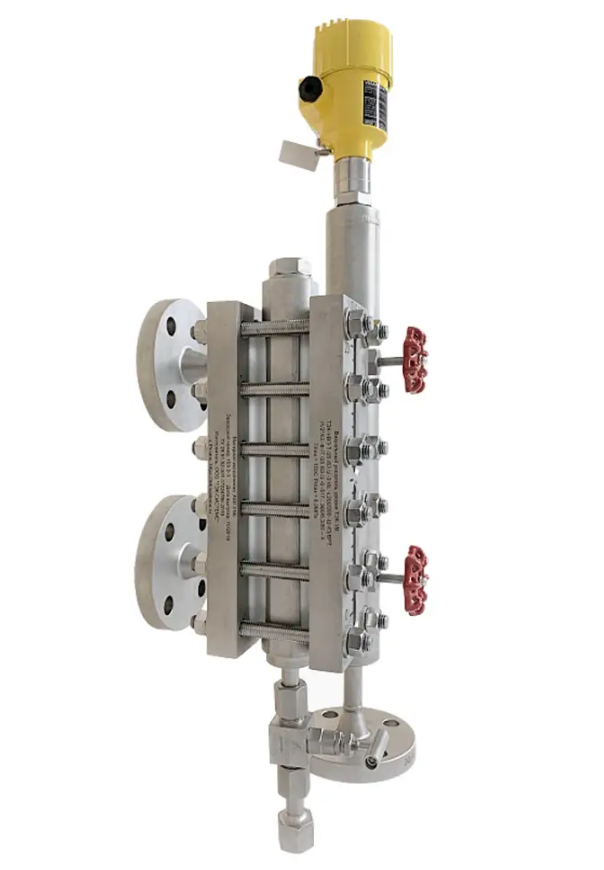

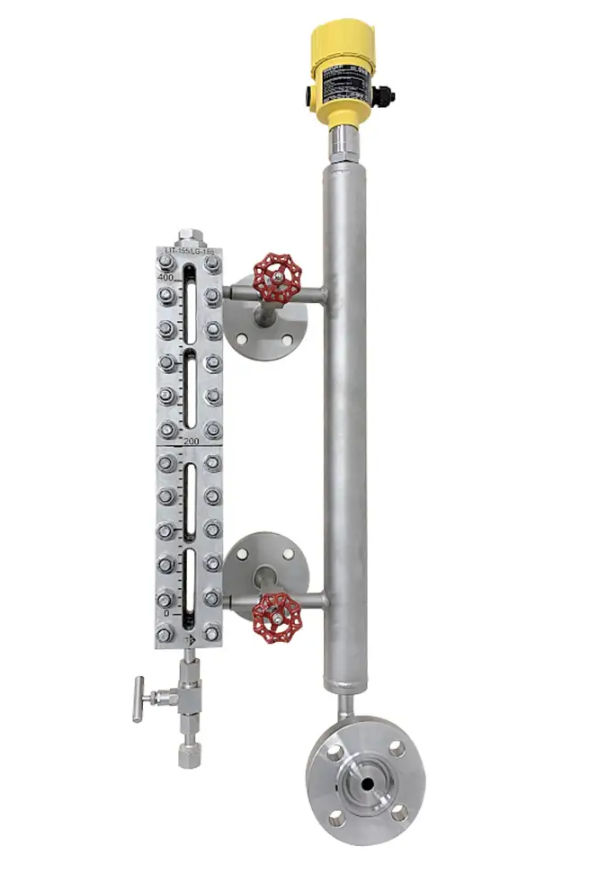

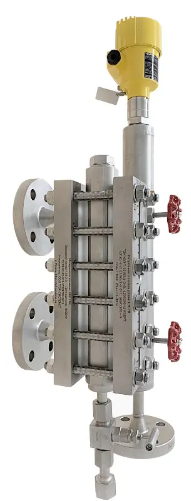

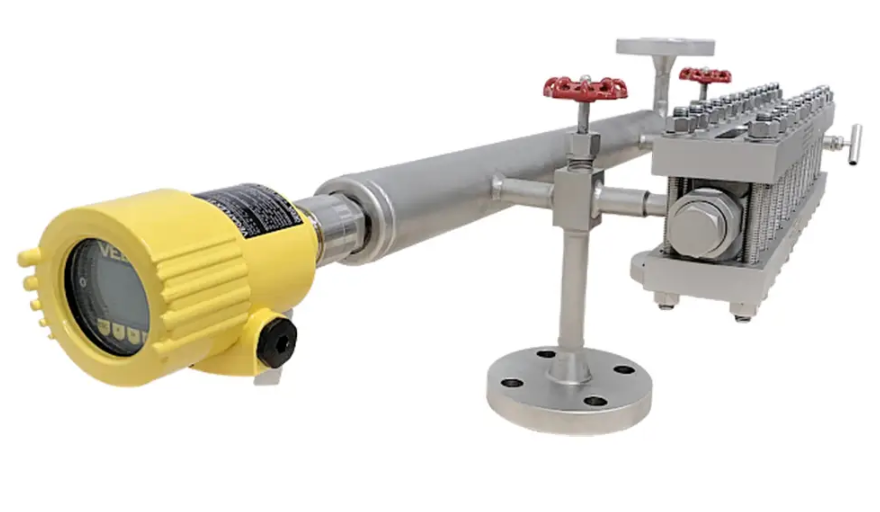

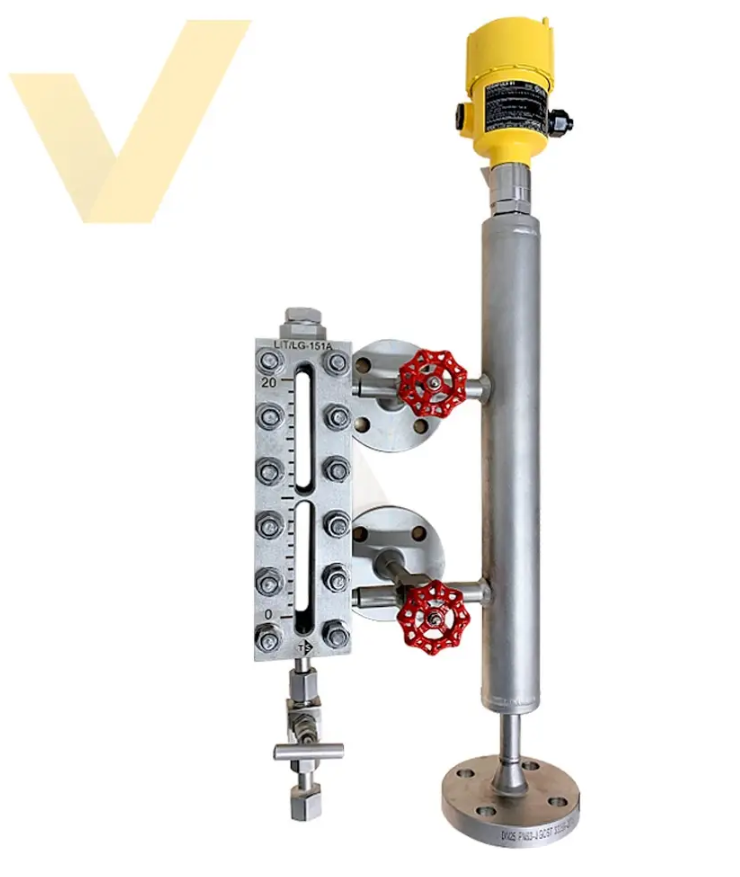

Визуальные указательные и измерительные комплексы ТЭК-УВ, построенные на базе визуального указателя уровня (ТЭК-УВП или ТЭК-УВР), но оснащенные дополнительной приварной байпасной уровнемерной камерой, в которой устанавливается независимый уровнемер, например, рефлекс-радарного или поплавкового типа. Также, камера может быть дополнительно оснащена штуцерами или бобышками для установки сигнализаторов уровня вибрационного или ультразвукового типа.
Конструкция уровнемерного комплекса разрабатывается исключительно по техническому заданию клиента и учитывает в первую очередь особенности технологического процесса (давление, рабочую температуру), а также все геометрические особенности емкости и резервуара, присоединительных, дренажных и вентиляционных патрубков. При заказе нашего уровнемерного комплекса Вам никогда не придется подстраиваться под наши базовые решения - мы подстроимся под Ваши требования, размеры и геометрические конфигурации и изготовим для Вас финальный и готовый к применению комплекс средств контроля и измерения.
Сферы применения
- нефтегазовая промышленность;
- химическая и нефтехимическая отрасли;
- атомная промышленность;
- морские и речные суда и танкеры;
- газовозы и химовозы;
- морские буровые платформы;
- горно-обогатительная и металлургическая отрасли;
- производство, распределение и очистка воды;
- производство строительных материалов;
- пищевая промышленность;
- жилищно-коммунальном хозяйство.
Технические характеристики
| Межцентровое расстояние и диапазон измерения* | до 4000 мм; иной - по запросу |
| Макс. давление процесса** | 25 МПа |
| Макс. температура контролируемой среды** | +500°С |
| Подключение к процессу | резьба внешняя/внутренняя; накидная гайка; фланец DN10...DN150; свободный фланец DN10...DN50; патрубки под приварку DN10...DN50; иной – по запросу |
| Материал деталей, контактирующих с измеряемой средой | углеродистая сталь; 12Х18Н10Т, AISI 304, AISI 316L; иной – по запросу |
| Шкала | да |
| Обогрев паровой/электрический | да/да |
| Отсечные краны, дренажные/вентиляционные краны, фланцы, патрубки, заглушки | да |
| Улучшенная видимость жидкости | нет |
| Климатическое исполнение | ОМ; УХЛ; О; Т |
| Температура окружающей среды*** | -60...+ 250°С |
| Категория размещения по ГОСТ 15150-69 | 1, 2, 3, 4 тип атмосферы III |
| Срок службы | до 25 лет |
| Гарантийный срок эксплуатации | 12 месяцев; до 60 месяцев (расширенный) |
| Исполнение для ОАЭ, в том числе и АС | да |
| Исполнение РРР и РМРС | да |
*Компания ТЭК-Системс разрабатывает указатели уровня ТЭК-УВ с любым межцентровым расстоянием осей присоединительных фланцев и патрубков, однако, ввиду особенностей конструкции визуальных указателей уровня диапазон видимого уровня может быть меньше межцентрового расстояния или потребуется спец. Конструкция присоединительных патрубков (см. справа)
**Указаны максимальные значения температуры и давления, возможные в отдельных исполнениях для данных моделей указателей уровня. Не все комбинации давлений и температур возможны, так как высокая температура снижает стойкость материалов к давлению и понижает предельно допустимое давление. При формировании заказа рекомендуем заполнять опросный лист и направлять изготовителю для получения технико-коммерческого предложения и подтверждение возможности изготовления.
***Максимальная температура окружающего воздуха при эксплуатации может быть ограничена ниже указанного порога исходя из применяемых материалов и наличия систем теплоизоляции и обогрева.
