Электроды ионоселективные Эком
| Номер в ГРСИ РФ: | 12845-06 |
|---|---|
| Производитель / заявитель: | ООО НПП "Эконикс", г.Москва |
Электроды ионоселективные «ЭКОМ» (в дальнейшем - электроды) предназначены для измерения активности (концентрации) ионов и окислительно-восстановительного потенциала (Eh) в водных растворах в комплекте с вспомогательным электродом сравнения и высокоомным вторичным электрометрическим преобразователем (вольтметром, иономером).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 12845-06 |
| Действует | по 31.08.2026 |
| Наименование | Электроды ионоселективные |
| Модель | Эком |
| Модификации |
ЭКОМ-K ЭКОМ-NO₃ ЭКОМ-NO₂ ЭКОМ-NH₄ ЭКОМ-Ca ЭКОМ-Ca+Mg ЭКОМ-Ba ЭКОМ-ClO₄ ЭКОМ-CO₃ ЭКОМ-Cl ЭКОМ-Br ЭКОМ-J ЭКОМ-Cu ЭКОМ-Cd ЭКОМ-Pb ЭКОМ-Hg ЭКОМ-Ag ЭКОМ-S ЭКОМ-CN ЭКОМ-CNS ЭКОМ-F ЭКОМ-Na ЭКОМ-рН ЭКОМ-рН-ком* Внутреннего электрода сравнения ЭКОМ-Eh** |
| Приказы |
№972 от
21.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 309bd888-00a0-69af-9f45-fc8b89f4c784 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-002-41541647-2006 |
| Класс СИ | 31.01 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | Взамен № 12845-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.10.2011 |
| Номер сертификата | 25269 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 11 от 28.09.06 п.136 |
Производитель / Заявитель
ООО НПП «ЭКОНИКС», РОССИЯ, 119071, г. Москва, вн. тер. г. Муниципальный округ Донской, Проезд 2-й Донской, д. 4, стр. 1, помещ. 332-332В
Россия
117071, Ленинский пр-т, 31, стр.5, ИЭРАН НПП ЭКОНИКС, тел.(495) 955-40-14, 955-4034, факс 958-2830 www.econix.com, E-mail: econix@econix.com, econix@com2com.ru
Поверка
| Методика поверки / информация о поверке | МП Ростест-Москва |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию - для остальных
1 год
Для мод. "ЭКОМ-pH", "ЭКОМ-pH-ком", "ЭКОМ-Eh"
|
| Зарегистрировано поверок |
5577
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5439 (98%) |
| Неуспешных поверок (СИ непригодно) | 138 (2 %) |
| Актуальность информации | 24.05.2026 |
Поверители
Скачать
|
12845-06: Описание типа
2016-12845-06.pdf
|
Скачать | 104.5 КБ | |
|
12845-06: Методика поверки
2021-mp12845-06.pdf
|
Скачать | 167.5 КБ | |
|
12845-06: Описание типа
2026-12845-06.pdf
|
Скачать | 327.1 КБ |
Описание типа
Назначение
Электроды ионоселективные «ЭКОМ» (в дальнейшем - электроды) предназначены для измерения активности (концентрации) ионов и окислительно-восстановительного потенциала (Eh) в водных растворах в комплекте с вспомогательным электродом сравнения и высокоомным вторичным электрометрическим преобразователем (вольтметром, иономером).
Описание
Электроды состоят из мембраны, селективной к определяемому иону, внутреннего сравнительного электрода, корпуса, соединительного кабеля и разъема.
Конструктивно электрод выполнен в виде полого цилиндрического корпуса, к нижнему торцу которого прикреплена ионоселективная мембрана. Внутри корпуса размещен электрод в виде металлической проволоки, герметично впаянной в колпачок, закрывающий верхний торец корпуса и обеспечивающий контакт проволоки с коаксиальным кабелем, снабженным разъемом, соединяющим электрод с электрометрическим преобразователем.
Принцип действия электродов основан на линейной зависимости э.д.с. электродной системы от логарифма активности определяемого иона в растворе.
Отрицательный логарифм активности иона в растворе (рХ) определяется по формуле рХ= - lg( CxXf ),
где: Х - обозначение определяемого иона;
f - коэффициент активности иона;
Сх - концентрация иона в моль/дм3.
В зависимости от определяемого иона изготавливают 25 модификаций электродов.
Электроды применяются в промышленных, лабораторных и полевых условиях в химико-технологических, агрохимических, экологических и аналитических лабораториях, органах контроля, инспекции и надзора для анализа природных и сточных вод, технологических растворов и экстрактов проб растительной и пищевой продукции.

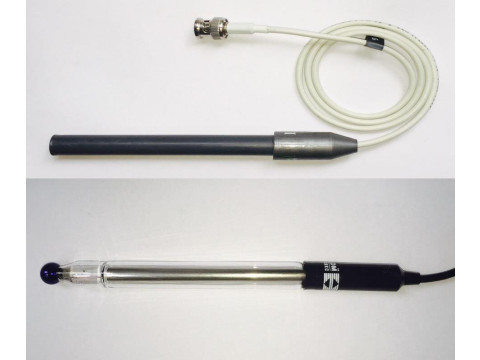

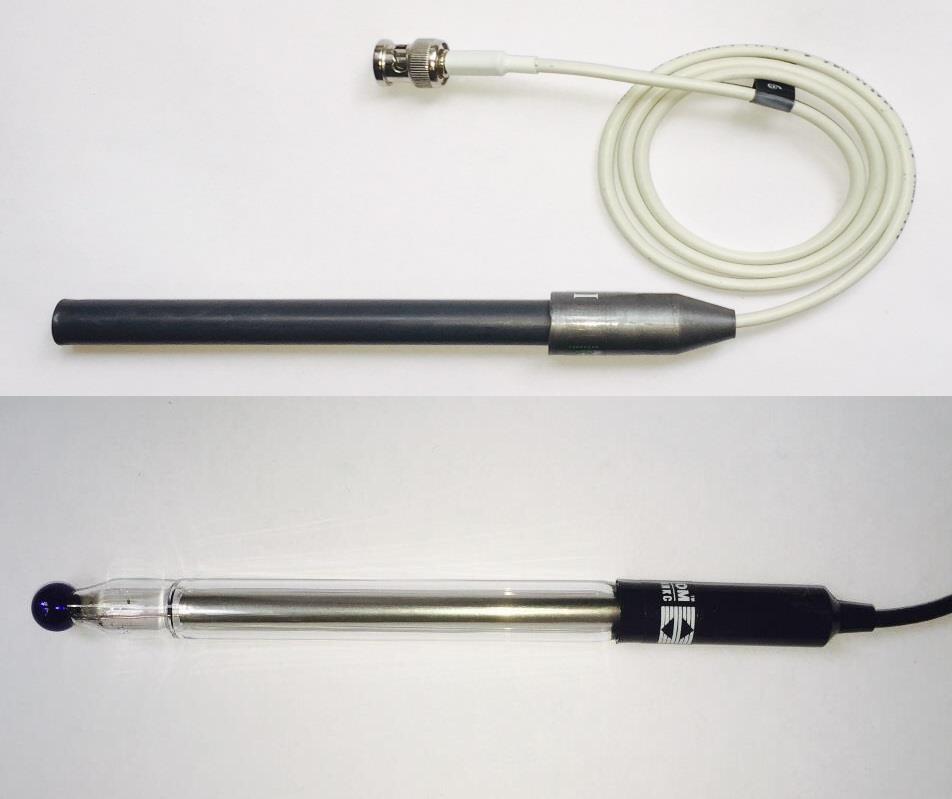

Внешний вид электродов ионоселективных «ЭКОМ» представлен на рисунках 1 - 3.

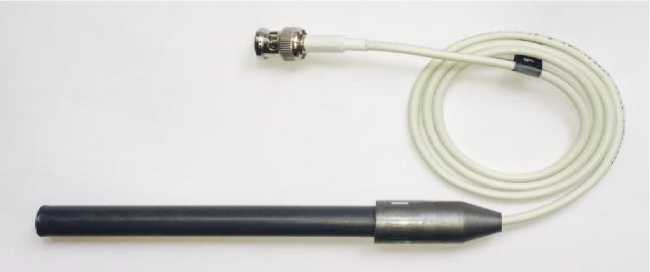

Рисунок 1 - Внешний вид электродов ЭКОМ-К, ЭКОМ-NOs, ЭКОМ-NO^ ЭКОМ-NH, ЭКОМ-Ca, ЭКОМ-Ca+Mg, ЭКОМ-Ba, ЭКОМ-СЮ4, ЭКОМ-СОз, ЭКОМ-Cl, ЭКОМ-Br, ЭКОМ-J, ЭКОМ-Cu, ЭКОМ-Cd, ЭКОМ-Pb, ЭКОМ-Hg, ЭКОМ-Ag, ЭКОМ-S, ЭКОМ-CN, ЭКОМ-CNS, ЭКОМ-F

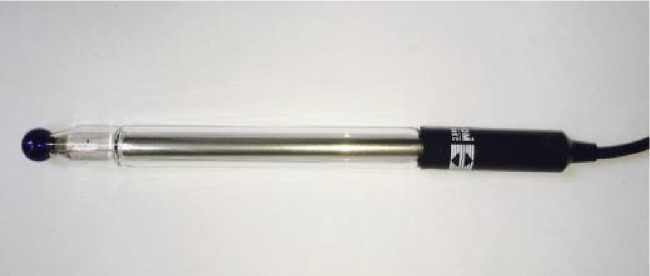

Рисунок 2 - Внешний вид электродов ЭКОМ-Na, ЭКОМ-рН, ЭКОМ-Eh

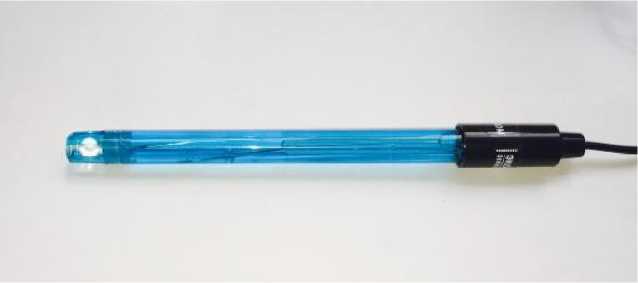

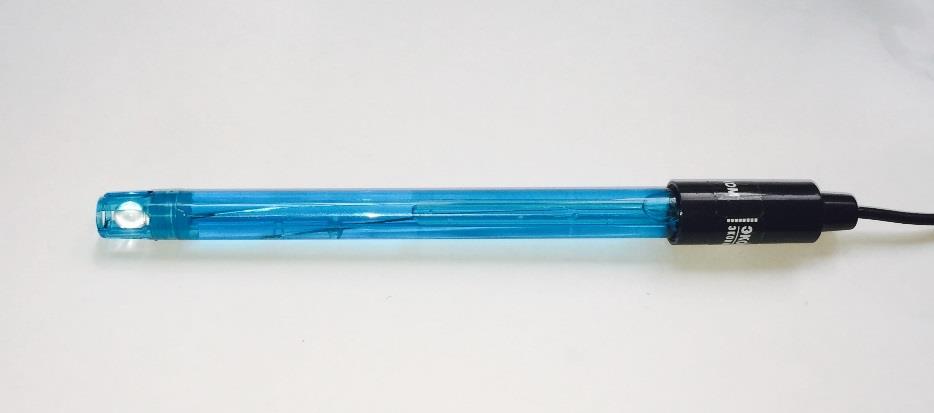

Рисунок 3 - Внешний вид комбинированного электрода ЭКОМ-рН-ком
Программное обеспечение отсутствует.
Технические характеристики
1 Основные параметры и условия применения электродов указаны в таблице 1.
Таблица 1
|
Обозначение модификации электрода |
Определяемый ион |
Рабочий диапазон измерения рХ |
Диапазон линейности градуировочной характеристики, рХ |
Электрическое сопротивление при (20+5) °С мОм, не более: |
Диапазон значений рН анализируемого раствора |
Диапазон температур анализируемого раствора, °С |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ЭКОМ-K |
К+ |
от 5 до 1 |
от 5 до 1 |
100 |
от 1 до 8,5 |
от 5 до 45 |
|
ЭКОМАО; |
NO3- |
от 5 до 1 |
от 5 до 1 |
20 |
от 1 до 10 |
от 5 до 45 |
|
ЭКОМ-\()2 |
NO2- |
от 6 до 2 |
от 5 до2,5 |
100 |
от 3,4 до 3,8 |
от 5 до 45 |
|
ЭКОМ-NH |
NH4+ |
от 4,3 до 1 |
от 4,3 до 1 |
50 |
от 3 до 8,5 |
от 5 до 45 |
|
ЭКОМ-Ca |
Ca2+ |
от 5 до 1 |
от 5 до 1 |
50 |
от 6 до 8 |
от 5 до 45 |
|
ЭКОМ-Ca+Mg |
Ca2++Mg2+ |
от 5 до 1 |
от 5 до 1 |
150 |
от 7 до 10 |
от 5 до 45 |
|
ЭКОМ-Ba |
Ba2+ |
от 5 до 1 |
от 5 до 1 |
25 |
от 3 до 10 |
от 5 до 45 |
|
ЭКОМ-С1О4 |
CIO4- |
от 5 до 1 |
от 5 до 1 |
80 |
от 2 до 11 |
от 5 до 45 |
|
ЭКОМ-СОз |
CO32- |
от 7 до 3 |
от 6 до 3 |
25 |
от 6 до 9 |
от 5 до 45 |
|
ЭКОМ-Cl |
Cl- |
от 5 до 1 |
от 4 до 1 |
5 |
от 2 до 12 |
от 5 до 50 |
|
ЭКОМ-Br |
Br- |
от 5 до 1 |
от 4 до 1 |
5 |
от 2 до 12 |
от 5 до 50 |
|
ЭКОМ-J |
J- |
от 5 до 1 |
от 5 до 1 |
5 |
от 3 до 9 |
от 5 до 50 |
|
ЭКОМ-Cu |
Cu2+ |
от 5 до 1 |
от 5 до 1 |
5 |
от 3 до 7 |
от 5 до 50 |
|
ЭКОМ-Cd |
Cd2+ |
от 5 до 1 |
от 5 до 1 |
5 |
от 3 до 7 |
от 5 до 50 |
|
ЭКОМ-Pb |
Pb2+ |
от 5 до 1 |
от 4 до 1 |
5 |
от 3 до 7 |
от 5 до 50 |
|
ЭКОМ-Hg |
Hg2+ |
от 5 до 1 |
от 5 до 1 |
5 |
от 1 до 3 |
от 5 до 50 |
|
ЭКОМ-Ag |
Ag+ |
от 5 до 1 |
от 5 до 1 |
5 |
от 1 до 9 |
от 5 до 50 |
|
ЭКОМ-S |
S2- |
от 5 до 1 |
от 5 до 1 |
5 |
от 13 до14 |
от 5 до 50 |
|
ЭКОМ-CN |
CN- |
от 5,3 до 1 |
от 5 до 1 |
5 |
от 11 до13 |
от 5 до 50 |
|
ЭКОМ-CNS |
CNS- |
от 5 до 1 |
от 5 до 1 |
5 |
от 2 до 11 |
от 5 до 50 |
|
ЭКОМ-F |
F- |
от 6 до 1 |
от 5 до 1 |
15 |
от 4 до 8 |
от 5 до 80 |
|
ЭКОМ-Na |
Na+ |
от 4 до 1 |
от 4 до 1 |
300 |
>8 |
от 5до 60 |
|
ЭКОМ-рН |
H+ |
от 0 до 12 |
от 0 до 12 |
150 |
от 0 до 12 |
от 5 до 80 |
|
ЭКОМ-рН-ком* Внутреннего электрода сравнения |
H+ |
от 0 до 12 |
от 0 до 12 |
100 20 кОм |
от 0 до 12 |
от 0 до 40 |
|
ЭКОМ-Eh** |
мВ |
от -600 до +1300 |
от -600 до +1300 |
1 |
от 0 до 12 |
от 0 до 150 |
|
*Электрод для измерения рН комбинированный с внутренним электродом сравнения ** Электрод для измерения окислительно-восстановительного потенциала | ||||||
2 Крутизна градуировочной характеристики электродов St в линейной ее части при температуре (20±5) °С составляет, мВ/рХ:
для одновалентных ионов - (56±6)
для двухвалентных ионов - (28±3)
3 Отклонение градуировочной характеристики ионоселективных электродов от линейности при допустимых значениях температур анализируемого раствора, указанных в табл.1, не более:
для одновалентных ионов - ±6 мВ
для двухвалентных ионов - ±3 мВ
4 Потенциал рН-электродов, измеренный относительно образцового электрода сравнения в растворе тетраоксалата калия молярной концентрацией 0,05 моль/дм3 при температуре раствора (25+0,2) °С равен:
для электрода ЭКОМ-рН - минус (1950+12) мВ
для электрода ЭКОМ-рН-ком - (330+12) мВ
5 Потенциал электрода ЭКОМ-Eh, измеренный относительно образцового электрода сравнения при температуре раствора (25+0,2) °С равен:
- в растворе №8 по ГОСТ 8.450 - (246+10) мВ;
- в растворе №9 по ГОСТ 8.450 - (305+10) мВ;
6 Значения координат изопотенциальной точки рН-электродов равны
- для электрода ЭКОМ-рН:
рНи = (1,7 ± 0,3) рН
Еи = минус (1953+25) мВ
- для электрода ЭКОМ-рН-ком:
рНи = (7,0 ± 0,3) рН
Еи = минус (15+30) мВ
7 Вероятность безотказной работы электродов не менее 0,9 за 1000 ч работы.
8 Габаритные размеры электрода, мм, не более:
диаметр - 18
длина - 160
длина соединительного кабеля - 600
9 Масса электрода (без кабеля) не более 50 г
Знак утверждения типа
наносится на паспорт КДЦТ.418422.002ПС типографским способом или специальным штампом.
Комплектность
В комплект поставки входят:
Таблица 2
|
Электрод ионоселективный «ЭКОМ» (модификация в соответствии с заказом) |
1 шт. |
|
Паспорт КДЦТ.418422.002ПС |
1 шт. |
|
Упаковка |
1 шт. |
|
Методика поверки КДЦТ.418422.002МП (для электродов ЭКОМ-рН, ЭКОМ-рН-ком, ЭКОМ-Eh) |
1 шт. |
Сведения о методах измерений
Методики измерений представлены в паспортах на электроды, а также в аттестованных методиках выполнения измерений для каждого ионоселективного электрода «ЭКОМ».
Нормативные документы
ГОСТ 8.120-2014 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений pH
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Технические условия ТУ 4215-002-41541647-2006 Электроды ионоселективные «ЭКОМ»
