Газоопределители химические и трубки индикаторные ГХ-Е
| Номер в ГРСИ РФ: | 14975-10 |
|---|---|
| Производитель / заявитель: | ЗАО "Промбезопасность", г.Екатеринбург |
Г азоопределители химические и трубки индикаторные ГХ-Е предназначены для измерений массовой концентрации и объемной доли вредных веществ (оксида углерода, диоксида углерода, оксидов азота (суммарно) в пересчете на диоксид азота, диоксида серы, сероводорода, формальдегида, акролеина) в воздухе рабочей зоны и промышленных выбросах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 14975-10 |
| Действует | по 27.03.2030 |
| Наименование | Газоопределители химические и трубки индикаторные |
| Модель | ГХ-Е |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ba856b98-9fa7-6e44-a665-f9a0a881dab8 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4321-002-16625682-2010 |
| Класс СИ | 31.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 14975-95 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40597 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д от 29.07.10 п.383 |
Производитель / Заявитель
Акционерное общество «ПРОМБЕЗОПАСНОСТЬ» (АО «ПРОМБЕЗОПАСНОСТЬ»), г. Екатеринбург
Россия
620130, ул.С.Разина, 109. Тел.(343) 210-44-48, факс 260-23-41, E-mail: promtrubka@mail.ru
Поверка
| Методика поверки / информация о поверке | МИ 2529-10 |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка в составе газоопределителя при вводе в эксплуатацию. МПИ аспираторов - 6 месяцев
|
| Зарегистрировано поверок |
15510
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15465 (100%) |
| Неуспешных поверок (СИ непригодно) | 45 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
14975-10: Описание типа
2022-14975-10.pdf
Файл устарел
|
Скачать | 296.5 КБ | |
|
14975-10: Методика поверки
2020-mp14975-10.pdf
Файл устарел
|
Скачать | 3 MБ | |
|
14975-10: Описание типа
2025-14975-10.pdf
|
Скачать | 175.4 КБ | |
|
14975-10: Методика поверки
2025-mp14975-10.pdf
|
Скачать | 4 MБ |
Описание типа
Назначение
Газоопределители химические и трубки индикаторные ГХ-Е предназначены для измерений массовой концентрации и объемной доли вредных веществ (оксида углерода, диоксида углерода, оксидов азота (суммарно) в пересчете на диоксид азота, диоксида серы, сероводорода, формальдегида, акролеина) в воздухе рабочей зоны и промышленных выбросах.
Описание
Принцип действия газоопределителей химических и трубок индикаторных ГХ-Е (далее - газоопределители и трубки индикаторные) основан на линейно-колористическом методе измерений и состоит в измерении длины слоя индикаторной массы в трубке индикаторной, изменившего окраску в результате взаимодействия с определяемым веществом.
Газоопределитель конкретной модификации состоит из трубки индикаторной для определения концентрации конкретного газа и аспиратора утвержденного типа, внесенного в Федеральный информационный фонд по обеспечению единства измерений, метрологические характеристики которого должны быть не хуже приведенных в таблице 1.
Трубка индикаторная является измерительной частью газоопределителя и представляет собой запаянную с двух концов стеклянную трубку, заполненную индикаторной массой.
Аспиратор служит для просасывания фиксированного объема пробы исследуемой газовой среды через трубку индикаторную и представляет собой сильфонный насос ручного действия.
Длина окрашенного слоя в трубке индикаторной зависит от количества определяемого вещества в исследуемой газовой среде.
Газоопределители и трубки индикаторные выпускаются в восьми модификациях:
- ГХ-Е СО-0,25 для определения концентрации оксида углерода;
- ГХ-Е СО-5 для определения концентрации оксида углерода;
- ГХ-Е СО2-2 для определения концентрации диоксида углерода;
- ГХ-Е NO+NO2-0,005 для определения концентрации оксидов азота в пересчете на диоксид азота;
- ГХ-Е SO2-0,007 для определения концентрации диоксида серы;
- ГХ-Е H2S-0,0066 для определения концентрации сероводорода;
- ГХ-Е СН2О-1,5 для определения концентрации формальдегида;
- ГХ-Е С3Н4О-1,0 для определения концентрации акролеина.
Для выполнения подготовительных работ при измерениях газоопределителями и трубками индикаторными могут применяться вспомогательные патроны (далее - патроны), которые имеют три модификации:
- диазотирующий патрон (ДП) - для диазотирования индикаторной массы в трубке индикаторной ГХ-Е С3Н4О-1,0 (акролеин), поставляется и используется в комплекте с трубкой индикаторной ГХ-Е С3Н4О-1,0 (акролеин);
- окислительный патрон (ОП) - для перевода оксида азота NO в диоксид азота NO2 при лабораторных анализах;
- трубка поглотительная (ТП) - для поглощения углеводородов нефти из пробы воздуха рабочей зоны и промышленных выбросов.
Заводской номер партии газоопределителей и трубок индикаторных имеет цифровой формат и наносится штампом на коробку с трубками индикаторными. Маркировка трубок индикаторных производится методом прямого нанесения с помощью краски или методом нанесения самоклеящейся этикетки с типографской печатью, включает в себя наименование определяемого компонента. Маркировка патрона производится методом прямого нанесения с помощью краски и включает в себя наименование патрона. Нанесение знака поверки на газоопределители и трубки индикаторные не предусмотрено, знак поверки наносится на коробку с трубками индикаторными в виде оттиска клейма. Корпус трубок индикаторных стеклянный, окрашиваемый в цвета, которые определяет изготовитель.
Пломбирование газоопределителей и трубок индикаторных не предусмотрено.
Общий вид газоопределителей и трубок индикаторных представлен на рисунке 1.

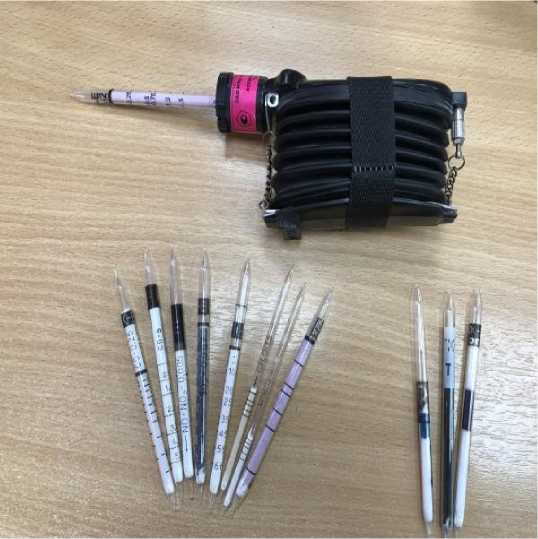

Рисунок 1 - Общий вид газоопределителей и трубок индикаторных
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений массовой концентрации (объёмной доли) определяемых компонентов, мг/м3 (%): - ГХ-Е СО-0,25 - ГХ-Е СО-5 - ГХ-Е СО2-2 - ГХ-Е NO+NO2-0,005 - ГХ-Е SO2-0,007 - ГХ-Е H2S-0,0066 - ГХ-Е СН2О-1,5 - ГХ-Е СзН4О-1,0 |
от 6,0 до 3,1- 10з (от 0,0005 до 0,25) от 2,94 O3 до 6,2-104 (от 0,25 до 5,00) от 4,6- 10з до 3,9-104 (от 0,25 до 2,Oo) от 2 до Г102 (от 0,0001 до 0,005) от 5 до 2-1O2 (от 0,0002 до 0,007) от 4 до 14O2 (от 0,0003 до 0,0066) от 0,25 до 1,50 (от 1,9-10-5 до 12,0- 1O’5) от 0,1 до 1,0 (от 4Д10’6 до 43,O4O’6) |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации (объёмной доли) определяемых компонентов, %: - ГХ-Е СО-0,25 - ГХ-Е СО2-2 - ГХ-Е NO+NO2-O,OO5 - ГХ-Е SO2-O,OO7 - ГХ-Е H2S-O,OO66 - ГХ-Е СН2О-1,5 - ГХ-Е СзНдО-1,0 |
±25 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений массовой концентрации (объёмной доли) оксида углерода ГХ-Е СО-5, % |
±15 |
|
Пределы допускаемой относительной (приведенной) погрешности аспиратора, % |
±5 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный объем пробы газовой среды, просасываемый через трубку индикаторную за один рабочий ход аспиратора, см3 |
100±5 |
|
Объем пробы исследуемой газовой среды, просасываемый через трубку _ _____ _ _ 3. индикаторную, см - ГХ-Е СО-0,25 - ГХ-Е СО-5 - ГХ-Е СО2-2 - ГХ-Е NO+NO2-0,005 - ГХ-Е S02-0,007 - ГХ-Е H2S-O,OO66 - ГХ-Е СН2О-1,5 - ГХ-Е СзН4О-1,0 |
100±5 или 1000±50 100±5 2OO±5 1000±50 1000±50 1000±50 1000±50 1000±50 |
|
Смещение уровня индикаторной массы в трубке индикаторной относительно нулевой линии шкалы, мм, не более |
1 |
|
Наименование характеристики |
Значение |
|
Время просасывания (1OO±5) см3 пробы газовой среды через трубку | |
|
индикаторную, с: | |
|
- ГХ-Е СО-0,25 |
10±2 |
|
- ГХ-Е СО-5 |
2O±5 |
|
- ГХ-Е СО2-2 |
6O±1O |
|
- ГХ-Е NO+NO2-0,005 |
15±3 |
|
- ГХ-Е SO2-0,007 |
15±3 |
|
- ГХ-Е H2S-0,0066 |
1O±2 |
|
- ГХ-Е СН2О-1,5 |
25±5 |
|
- ГХ-Е СзН4О-1,0 |
25±5 |
|
Г ерметичность аспиратора (объем всасываемой пробы газовой среды за | |
|
1 мин при сжатом сильфоне аспиратора и заглушенном отверстии для подключения трубки индикаторной), см3, не более |
3 |
|
Габаритные размеры трубок индикаторных, мм, не более: | |
|
- длина - диаметр ГХ-Е СО-0,25; ГХ-Е СО-5; ГХ-Е СО2-2; |
128,0 |
|
ГХ-Е NO+NO2-O,OO5; ГХ-Е SO2-O,OO7; ГХ-Е H2S-0,0066 |
7,3 |
|
- диаметр ГХ-Е СН2О-1,5; ГХ-Е СзНЮ-1,0 |
5,2 |
|
Габаритные размеры вспомогательных патронов, мм, не более: | |
|
- длина |
128,0 |
|
- диаметр |
7,2 |
|
Масса 24 шт. (1 коробка), кг, не более: | |
|
- ГХ-Е СО-0,25; ГХ-Е СО-5; ГХ-Е СО2-2; ГХ-Е NO+NO2-O,OO5; | |
|
ГХ-Е S02-0,007; ГХ-Е H2S-6,OO66 |
0,15 |
|
- ГХ-Е СзН4О-1,0 с ДП |
0,18 |
|
- ГХ-Е СН2О-1,5 (50 шт.) |
0,17 |
|
- ОП; ТП |
0,17 |
|
Условия эксплуатации: | |
|
- температура окружающей среды для ГХ-Е СО-5, °C - температура окружающей среды для ГХ-Е СО-0,25; |
от -1O до +5O |
|
ГХ-Е NO+NO2-O,OO5; ГХ-Е SO2-O,OO7; ГХ-Е H2S-O,OO66; ОП; ТП, °C |
от +5 до +35 |
|
- температура окружающей среды для ГХ-Е СО2-2, °C |
от +1O до +35 |
|
- температура окружающей среды для ГХ-Е СН2О-1,5; |
от -5 до +35 |
|
ГХ-Е СзН4О-1,0; ДП, °C | |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
аблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Срок годности, лет: | |
|
- ГХ-Е СО-0,25; ГХ-Е H2S-O,OO66 |
3 |
|
- ГХ-Е СО-5; ГХ-Е СО2-2; ГХ-Е NO+NO2-O,OO5; ГХ-Е S02-0,007; | |
|
ГХ-Е СзН4О-1,0; ГХ-Е СН2О-1,5 |
1 |
|
- ДП; ОП |
1 |
|
- ТП |
2 |
Знак утверждения типа
наносится на коробку с трубками индикаторными и титульный лист руководства по эксплуатации типографским способом, нанесение знака утверждения типа на газоопределители и трубки индикаторные не предусмотрено.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоопределитель и трубки индикаторные в составе: - трубки индикаторные и (или) вспомогательные патроны - аспиратор утвержденного типа |
ГХ-Е |
1 шт.1) |
|
Индивидуальный комплект ЗИП к аспиратору |
- |
1 шт. |
|
Руководство по эксплуатации |
ГХ-Е.00.000 РЭ |
1 экз. |
|
Руководство по эксплуатации на аспиратор2) |
- |
1 экз. |
|
1) Количество аспираторов, трубок индикаторных, вспомогательных патронов определяется заявкой заказчика. 2) Руководство по эксплуатации аспиратора утвержденного типа с обозначением изготовителя поставляется с аспиратором. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ГХ-Е.00.000 РЭ «Газоопределители химические и трубки индикаторные ГХ-Е. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 51712-2001 Трубки индикаторные. Общие технические условия;
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия.
