Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные Сигнал-03
| Номер в ГРСИ РФ: | 16003-07 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Политехформ-М", г.Москва |
Газоанализатор-сигнализатор многоканальный СИГНАЛ-03 применяется для непрерывного измерения довзрывных концентраций взрывоопасных газов и паров С1...С7, в том числе и паров бензина и ацетона, токсичных газов: оксид углерода и аммиака, выдаче аварийного сигнала при превышении заданного уровня в атмосфере контролируемой зоны, для применения в производственных помещениях категории В-1 и В-1а в коллекторах подземных коммуникаций и технических подполий, в котельных и т.д., где возможно образование взрывоопасных смесей и токсичных концентраций, в химической, нефтехимической, нефтеперерабатывающей промышленности, в шахтах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 16003-07 |
| Действует | по 11.08.2027 |
| Наименование | Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные |
| Модель | Сигнал-03 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7d841b81-28a4-5cf1-92d2-cb8f3e6c26b1 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-003-45167996-07 |
| Класс СИ | 31.01 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 31.10.2012 продлен срок свидетельстваВзамен № 16003-02 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 31.10.2017 |
| Номер сертификата | 28819 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 913 п. 03 от 31.10.201209 от 26.07.07 п.341 |
Производитель / Заявитель
Общество с ограниченной ответственностью ООО "ПОЛИТЕХФОРМ-М" (ООО "ПОЛИТЕХФОРМ-М"), г. Москва
Россия
115409, ул.Кошкина, 3 (107120, Мельницкий пер., 1/3, стр.1; 115304, ул.Луганская, 9; Москворечье, 31, кор.2) тел. (495) 324-42-05, факс 324-42-05, E-mail: revkov@ptfm.ru
Поверка
| Методика поверки / информация о поверке | приложением к ГКПС 17.00.00.000 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
20249
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18956 (94%) |
| Неуспешных поверок (СИ непригодно) | 1293 (6 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
16003-07: Описание типа
2024-16003-07.pdf
|
Скачать | 785.1 КБ | |
|
16003-07: Методика поверки
2022-mp16003-07.pdf
|
Скачать | 759.7 КБ |
Описание типа
Назначение
Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные "Сигнал-03" (далее - газоанализаторы-сигнализаторы) предназначены для непрерывного измерения концентраций взрывоопасных газов, паров бензина, ацетона и других углеводородов от С1 до С7, токсичных газов: аммиака, оксида углерода, а также для измерения объёмного содержания кислорода в воздухе рабочей зоны.
Описание
Газоанализатор-сигнализатор "Сигнал-03" представляет собой стационарный измерительный прибор непрерывного действия с конвекционной подачей контролируемой среды, с фиксированными порогами световой и звуковой сигнализации и выходом управляющих сигналов на внешние устройства.
Конструктивно газоанализатор-сигнализатор "Сигнал-03" состоит из четырёхканального блока информационного Сигнал-03.БИ и от одного до четырёх выносных датчиков.
Блок информационный газоанализатора-сигнализатора "Сигнал-03" выполняется в пластмассовом корпусе. Общий вид блока информационного представлен на рисунке 1.

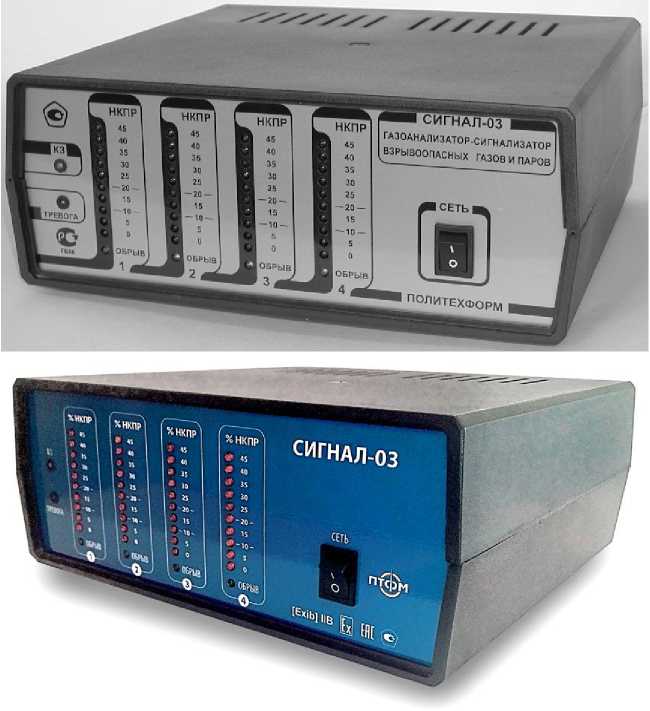

Рисунок 1 - Общий вид блока информационного газоанализатора-сигнализатора "Сигнал-03"
БИ обеспечивает искробезопасное питание датчиков. Каждый датчик соединён с БИ трёхпроводным кабелем длиной до 1000 метров, по которому подается питание на датчики, а от датчиков на БИ поступает аналоговый токовый сигнал от 4 до 20 мА, пропорциональный измеряемому значению концентрации газов или паров. Измерительная информация считывается со светодиодных линейных табло. Информация выражается в процентах нижнего концентрационного предела распространения пламени (% НКПР) для взрывоопасных газов и паров, мг/м3 для токсичных газов и объёмных процентах для кислорода.
Датчики газоанализатора-сигнализатора "Сигнал-03" в зависимости от контролируемого компонента и применяемого сенсора выпускаются в следующих вариантах исполнения:
- сигнал-03. ДМ, ДП, ДБ, - для измерения довзрывных концентраций углеводородов в воздухе;
- сигнал-03. ИК, Д-ИКФ - для измерения довзрывных концентраций углеводородов в воздухе и в инертной атмосфере;
- сигнал-03.ДА1, ДА2, ДОУ - для измерения концентраций аммиака и оксида углерода в воздухе;
- сигнал-03.ДА, ДБФ, - для измерения концентраций аммиака и углеводородов в инертной атмосфере;
С игнал-03.ДК - для измерения объёмного содержания кислорода в воздухе.
В качестве чувствительных элементов в датчиках углеводородов в атмосферном воздухе применяются термокаталитические сенсоры ТКС-1 или ДТК1-3,0 и (или) инфракрасные сенсоры MSH, MSH2-LP, в датчиках углеводородов в инертной атмосфере (сигнал-03.ДБФ) применяются полупроводниковые сенсоры ПГС-1, в датчиках паров аммиака - полупроводниковые сенсоры ПГС-1 или электрохимические сенсоры NH3/SR-1000, в датчиках оксида углерода -ячейки МФС-9, в датчиках кислорода - электрохимические ячейки Оксик-3.
Датчики газоанализатора-сигнализатора "Сигнал-03" выпускаются в пластмассовых или силуминовых корпусах в нескольких конструктивных исполнениях, часть которых представлена на рисунке 2.
Датчик углеводородов с ИК сенсором (силуминовый корпус)
Датчик углеводородов в атмосферном воздухе (силуминовый корпус)
Датчик паров бензина в атмосфере азота c фланцем для установки на резервуаре (пласт-
массовый корпус)
Датчик токсичных газов или кислорода (пластмассовый корпус)
Рисунок 2 - Варианты исполнения датчиков для газоанализатора-сигнализатора "Сигнал-03"
Возможные сочетания контролируемого компонента, материала корпусов датчиков, наличия и длинны металлорукавов и кабелей определяются заказчиком при заключении договора на поставку газоанализатора-сигнализатора.
Пломбированию подлежат следующие конструктивные элементы газоанализатора-сигнализатора (рис.3):
- блок информационный: два винта крепления защитного кожуха (в углублениях ножек);
- каждый датчик: любой из винтов крепления крышки (пластмассовый корпус) или специально установленные под два любых винта крепления крышки чашки для пломбирования (силуминовый корпус).
Датчик
2А 2А
э®
Политехформ Тип”СИГНАЛ-03"
Заа № [ ]
[Exib]IIB
ОСВСИ'ВНИИФТРИ" №PDCCRU.rB06.B01119
А. 220В Г^50Гц
ДАТЧИКИ
ИСКРОБЕЗОПАСНЫЕЦЕПИ ПАРАМЕТРЫЛИНИИ:
Um :242В Uo:25.6B 1о:180мА
Со:0,4мкФ Ьо:0,5мГн
Тип - СИГНАЛ-03. ИК
Выходной сигнал: 4...20 мА
If ! 1ExibdlIBT4 (
Параметры линии:
[ПГ Ui=27B 11=180 мА [FIL Ci=0,1 мкФ 14=0,1 мГн 1 ■
Место пломбировки

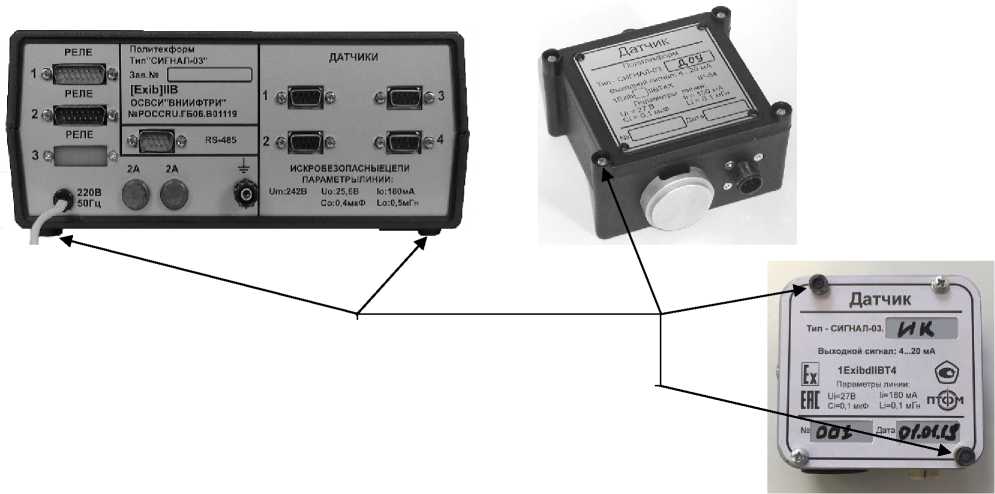

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Пломбирование осуществляется изготовителем или организацией, выполняющей ремонт, и исключает возможность несанкционированного доступа к элементам конструкции пульта и датчиков.
Программное обеспечение
Блок информационный газоанализатора сигнализатора имеет встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для выдачи сигнализации о превышении установленных пороговых значений.
Основные функции ПО:
- измерение и расчёт значений показаний датчиков путём преобразования поступающего с датчика нормализованного телеметрического сигнала в цифровой код;
- отображение состояния датчиков (наличие, превышение порогов 1 и 2, отказ);
- изменение значений порогов срабатывания сигнализации и других параметров, не оказывающих влияние на метрологические характеристики газоанализатора-сигнализатора, при настройке у изготовителя;
- формирование управляющего воздействия для включения (отключения) исполнительных устройств через реле;
- вывод значений показаний датчиков на ПЭВМ или центральный пульт через порт RS485 (без возможности изменения параметров, оказывающих влияние на метрологические характеристики газоанализатора-сигнализатора).
Для связи с ПЭВМ или центральным пультом используется интерфейс RS485. Протокол передачи данных - MODBUS RTU. Описание протокола поставляется заказчику по его требованию.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты программного обеспечения - «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
sig 877-07 |
|
Номер версии (идентификационный номер) ПО |
07 |
|
Цифровой идентификатор ПО |
876855A826AD7EF608AF28AD0B1062C1 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений объёмной доли углеводородов* с датчиками Сигнал-03. ДМ, ДП, ДБ, ДБФ, Д-ИК, Д-ИКФ, % НКПР |
от 0 до 45 |
|
Диапазон измерений массовой концентрации паров аммиака с датчиком Сигнал-03. ДА1, мг/м3 |
от 0 до 100 |
|
Диапазон измерений массовой концентрации паров аммиака с датчиками Сигнал-03. ДА, ДА2, мг/м3 |
от 0 до 500 |
|
Диапазон измерений массовой концентрации оксида углерода с датчиком Сигнал-03. ДОУ, мг/м3 |
от 0 до 250 |
|
Диапазон измерений объёмной доли кислорода с датчиком Сигнал-03. ДК, % |
от 14 до 23 |
|
Диапазон показаний массовой концентрации паров аммиака с датчиками Сигнал-03. ДА, ДА2, мг/м3 |
от 0 до 1000 |
|
Пороги срабатывания сигнализации: - Сигнал-03. ДМ, ДП, ДБ, ДБФ, Д-ИК, Д-ИКФ углеводороды, % НКПР - Сигнал-03. ДА1, массовая концентрация паров аммиака, мг/м3 - Сигнал-03. ДА, ДА2, массовая концентрация паров аммиака, мг/м3 - Сигнал-03. ДОУ, массовая концентрация оксида углерода, мг/м3 - Сигнал-03. ДК, объёмная доля кислорода, %, менее |
10; 20 20; 60 20; 60; 500 20; 100 18 |
|
Пределы допускаемой основной абсолютной погрешности измерений объёмной доли углеводородов, % НКПР |
±5 |
|
Пределы допускаемой основной погрешности измерений массовой концентрации оксида углерода, приведённой к верхнему значению диапазона, % |
±20 |
|
Пределы допускаемой основной погрешности измерений массовой концентрации паров аммиака, приведённой к верхнему значению в диапазоне от 0 до 100 мг/м3, % |
±20 |
|
Пределы допускаемой основной относительной погрешности измерений массовой концентрации паров аммиака в диапазоне от 100 до 500 мг/м3, % |
±20 |
|
Пределы допускаемой основной абсолютной погрешности измерений объёмной доли кислорода, % |
±1 |
|
Наименование характеристики |
Значения |
|
Пределы допускаемой дополнительной погрешности при воздействии факторов: от изменения напряжения питающей сети в пределах от -10 до +10 % от номинального значения (220 В), в долях от пределов допускаемой основной погрешности: - углеводороды - токсичные газы от изменения температуры окружающей среды на каждые 10 °С от нормальной температуры (+20 °С), в долях от пределов допускаемой основной погрешности: - углеводороды - токсичные газы от изменения относительной влажности окружающего воздуха до 95 % при температуре +35 °С, в долях от пределов допускаемой основной погрешности: - углеводороды - токсичные газы |
0,5 0,4 0,5 0,5 0,5 0,4 |
|
Время срабатывания аварийной сигнализации, с, не более: - Сигнал-03. ДА1, ДА2, ДОУ, ДК, Д-ИК, Д-ИКФ - Сигнал-03. ДМ, ДП, ДБ, ДБФ, ДА |
60 10 |
|
Дрейф показаний за 8 часов не превышает половины значений пределов основных погрешностей | |
|
* Градуировка газоанализаторов осуществляется изготовителем по одному из следующих компонентов: метан, пропан, бутан, пентан, гексан, пропилен, циклопентан, пары бензина, керосина, дизельного топлива, уайт-спирита, топлива для реактивных двигателей, авиационного бензина, авиационного топлива. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Время выхода на рабочий режим, мин, не более |
30 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота тока, Гц |
220±22 50±5 |
|
Потребляемая мощность, В\Л, не более: |
50 |
|
Габаритные размеры, мм, не более: | |
|
- Сигнал-03.БИ | |
|
- длина |
275 |
|
- ширина |
252 |
|
- высота |
140 |
|
- датчики Сигнал-03. ДМ, ДП, ДБ, ДБФ, ДА, Д-ИК, Д-ИКФ, ДА1, | |
|
ДА2, ДОУ, ДК | |
|
- длина |
120 |
|
- ширина |
210 |
|
- высота |
160 |
|
Масса, кг, не более: | |
|
- Сигнал-03.БИ |
3,5 |
|
- Сигнал-03. ДМ, ДП, ДБ, ДА |
0,42 |
|
- Сигнал-03. ДБФ |
0,45 |
|
- Сигнал-03. ДА1, ДА2, ДОУ, ДК |
0,45 |
|
- Сигнал-03. Д-ИК, Д-ИКФ |
0,7 |
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: температура окружающей среды, оС: - Сигнал-03.БИ - Сигнал-03. ДМ, ДП, ДБ, ДА, ДБФ - Сигнал-03. ДА1, ДА2, ДОУ, ДК - Сигнал-03. Д-ИК, Д-ИКФ относительная влажность при температуре +35 °С, %, не более атмосферное давление, кПа |
от -0 до +50 от -40 до +50 от -20 до +50 от -40 до +45 95 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
8 10000 |
|
Маркировка взрывозащиты: - Сигнал-03.БИ - Сигнал-03. ДМ, ДП, ДБ, ДА, ДБФ, Д-ИК, Д-ИКФ - Сигнал-03. ДА1, ДА2, ДОУ, ДК |
[Ex ib Gb] IIB 1Ех ib db IIB T4 Gb X* 1Ех ib IIB T4 Gb X* |
|
* Знак Х присутствует только в маркировке взрывозащиты датчиков в пластмассовых корпусах | |
Знак утверждения типа
наносится на лицевую панель блока информационного методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплект средства измерений
Комплект поставки газоанализатора-сигнализатора "Сигнал-03" формируется из блоков приведённых в таблице 4 в соответствии с потребностью заказчика.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение конструкторского документа |
Кол-во |
Примечание |
|
Блок информационный |
ГКПС17.00.00.000 |
1 шт. |
К БИ может быть подключено до 4 датчиков любого типа |
|
Датчик Сигнал-03. ДМ, ДП, ДБ |
ГКПС17.41.00.000* |
от 0 до 4 |
С руководством по эксплуатации |
|
Датчик Сигнал-03. ДОУ |
ГКПС17.42.00.000* |
от 0 до 4 |
С руководством по эксплуатации |
|
Датчик Сигнал-03. ДА1 |
ГКПС17.42.00.000-01* |
от 0 до 4 |
С руководством по эксплуатации |
|
Датчик Сигнал-03. ДА2 |
ГКПС17.42.00.000-02* |
от 0 до 4 |
С руководством по эксплуатации |
|
Датчик Сигнал-03. ДБФ |
ГКПС17.41.00.000-02* |
от 0 до 4 |
С руководством по эксплуатации |
|
Датчик Сигнал-03. ДА |
ГКПС17.43.00.000* |
от 0 до 4 |
С руководством по эксплуатации |
|
Датчик Сигнал-03. ДК |
ГКПС17.44.00.000* |
от 0 до 4 |
С руководством по эксплуатации |
|
Датчик Сигнал-03. Д-ИК |
ГКПС17.48.00.000* |
от 0 до 4 |
С руководством по эксплуатации |
|
Датчик Сигнал-03. Д-ИКФ |
ГКПС17.48.00.000-01* |
от 0 до 4 |
С руководством по эксплуатации |
|
Наименование |
Обозначение конструкторского документа |
Кол-во |
Примечание |
|
Приспособление для поверки (штуцер) |
- |
1 шт. |
- |
|
Вилка DB9M с корпусом |
от 1 до 4 |
- | |
|
Розетка ОНЦ |
от 1 до 4 |
- | |
|
Руководство по эксплуатации Сигнал-03 |
ГКПС17.00.00.000РЭ |
1 экз. |
- |
|
Методика поверки |
МП 205-01-2019 |
1 экз. |
- |
|
* Вариант исполнения, обозначаемый двузначным числом после дефиса в номере ГКПС может отличаться, в зависимости от конкретного исполнения датчика - материала корпуса, наличия металлорукава. | |||
Поверка
осуществляется по документу МП 205-01-2019 «Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные "Сигнал-03". Методика поверки», утвержденному ФГУП «ВНИИМС» 10 января 2019 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси в баллонах под давлением состава: метан -воздух (ГСО 10532-2014), пропан - воздух (ГСО 10541-2014), гексан - воздух (ГСО 10541-2014), бутан - воздух (ГСО 10541-2014), пентан - воздух (ГСО 10541-2014), циклопентан - воздух (ГСО 10541-2014), пропилен - воздух (ГСО 10541-2014), кислород - азот (ГСО 10532-2014), аммиак - воздух (ГСО 10547-2014), оксид углерода - воздух
(ГСО 10532-2014);
- комплекс газоаналитический ГНП-1 (Рег.№ 68283-17);
- мультиметр цифровой MY-64 (Рег.№ 31772-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия
ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»
ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь «i»
ГОСТ Р 51330.11-99 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам
ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГКПС.413311.001 ТУ (ТУ 26.51.53-002-45167996-2019) Газоанализатор-сигнализатор взрывоопасных газов и паров стационарный "Сигнал-03". Технические условия
Другие Газоанализаторы
