Электроды стеклянные комбинированные ЭСК-1
| Номер в ГРСИ РФ: | 16767-08 |
|---|---|
| Производитель / заявитель: | ООО "Измерительная техника", г.Москва |
|
16767-08: Описание типа
2024-16767-08.pdf
|
Скачать | 311.3 КБ | |
|
16767-08: Описание типа
2026-16767-08.pdf
|
Скачать | 217.5 КБ | |
|
16767-08: Описание типа
2026-16767-08-1.pdf
|
Скачать | 437.6 КБ | |
|
16767-08: Методика поверки
ГРБА.418422.004МП
2026-mp16767-08-1.pdf
|
Скачать | 564.5 КБ | |
|
16767-08: Методика поверки
ГРБА.418422.00 4МП с изм. № 1
2026-mp16767-08-2.pdf
|
Скачать | 1.4 MБ |
Электроды стеклянные комбинированные ЭСК-1 (далее - электроды) предназначены для измерений показателя активности ионов водорода (pH) и температуры водных растворов и взвесей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 16767-08 | |||||||||||||||||||||||||||
| Действует | по 29.04.2029 | |||||||||||||||||||||||||||
| Наименование | Электроды стеклянные комбинированные | |||||||||||||||||||||||||||
| Модель | ЭСК-1 | |||||||||||||||||||||||||||
| Модификации |
ЭСК-103YZ ЭСК-106YZ YZ - конструктивное исполнение, где Y – 0 или 1; Z – от 1 до 9. |
|||||||||||||||||||||||||||
| Приказы |
№977 от
21.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№1805 от
07.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f0dbf55b-3c96-d15d-19fb-58280628212a | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
| Год регистрации | 2009 | |||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-004-35918409-2008 |
| Класс СИ | 31.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 22.07.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 22.07.2019 |
| Номер сертификата | 31094/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1102 п. 12 от 22.07.201408д от 16.07.09 п.273 |
Производитель / Заявитель
ООО «Измерительная техника», РОССИЯ, 105082, г. Москва, ул. Бакунинская, д. 58, стр. 1, этаж 1, помещ. II, ком. 2
Россия
109316, ул.Талалихина, 26, тел./факс (495) 676-04-48, 111020, ул.Сторожевая, д.31 тел//факс (495) 232-49-74; факс (499) 730-79-30 www.izmteh.ru, 109202, ул.Шоссе Фрезер, д.12, E-mail: izmteh@izmteh.ru
Поверка
| Методика поверки / информация о поверке |
ГРБА.418422.004МП Электроды стеклянные комбинированные ЭСК-1. Методика поверки
(по 07.09.2026)
ГРБА.418422.00 4МП с изм. № 1 ГСИ. Электроды стеклянные комбинированные ЭСК-1. Методика поверки. Действие МП распространяется на все СИ, находящиеся в эксплуатации.
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
208840
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 199753 (96%) |
| Неуспешных поверок (СИ непригодно) | 9087 (4 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
16767-08: Описание типа
2024-16767-08.pdf
|
Скачать | 311.3 КБ | |
|
16767-08: Методика поверки
2022-mp16767-08.pdf
Файл устарел
|
Скачать | 73 КБ | |
|
16767-08: Описание типа
2026-16767-08.pdf
|
Скачать | 217.5 КБ | |
|
16767-08: Методика поверки
ГРБА.418422.004МП
2022-mp16767-08-1.pdf
Файл устарел
|
Скачать | 73 КБ | |
|
16767-08: Методика поверки
ГРБА.418422.004МП
2026-mp16767-08.pdf
Файл устарел
|
Скачать | 564.5 КБ | |
|
16767-08: Описание типа
2026-16767-08-1.pdf
|
Скачать | 437.6 КБ | |
|
16767-08: Методика поверки
ГРБА.418422.004МП
2026-mp16767-08-1.pdf
|
Скачать | 564.5 КБ | |
|
16767-08: Методика поверки
ГРБА.418422.00 4МП с изм. № 1
2026-mp16767-08-2.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Электроды стеклянные комбинированные ЭСК-1 (далее - электроды) предназначены для измерений показателя активности ионов водорода (pH) и температуры водных растворов и взвесей.
Описание
Электроды представляют собой конструкцию, объединяющую в одном корпусе измерительный стеклянный электрод и встроенный электрод сравнения, конструктивные исполнения ЭСК-10305, ЭСК-10309, ЭСК-10605, ЭСК-10609 дополнительно оснащены термодатчиком. Измерительный электрод представляет собой электрохимический преобразователь активности ионов водорода в электрический потенциал, а электрод сравнения служит для создания опорного потенциала при проведении потенциометрических измерений.
На верхнем торце электрода установлена пластмассовая втулка, из которой выходит экранированный кабель, оснащенный разъемом, соединяющим электрод с рН-метром (иономером).
Измерение активности ионов водорода (рН) проводится методом прямой потенциометрии, т.е. измерением потенциала электрода относительно собственного электрода сравнения.
Электроды выпускаются в двух модификациях ЭСК-103YZ и ЭСК-106YZ, которые в зависимости от назначения имеют различные конструктивные исполнения (YZ -конструктивное исполнение, где Y - 0 или 1; Z - от 1 до 9). Модификация ЭСК-103YZ выпускается в 14-ти конструктивных исполнениях, модификация ЭСК-106YZ в 18-ти конструктивных исполнениях. Особенности конструкции в зависимости от модификации и конструктивного исполнения представлены в таблице 1. Каждое конструктивное исполнение может иметь дополнительный шифр «/4» и «/7», который определяет координаты изопотенциальной точки.
Заводской номер электродов, состоящий из 4 арабских цифр или из одной латинской буквы и пяти арабских цифр, наносится типографским способом на клеевую этикетку, размещенную на кабеле электрода или на верхней части его корпуса в зависимости от модификации. Общий вид электродов с указанием места и формата нанесения заводского номера представлен на рисунках 1 и 2.
Нанесение знака поверки на электрод не предусмотрено.
Пломбирование электрода не предусмотрено.
Электрод является невосстанавливаемым однофункциональным изделием.
Таблица 1 - Особенности конструкции
|
Модификация, конструктивное исполнение |
Особенности конструкции (материал корпуса, характеристика встроенного электрода сравнения) |
|
ЭСК-10301, ЭСК-10302 |
стеклянный; двухключевой, перезаполняемый |
|
ЭСК-10303 |
стеклянный; одноключевой, перезаполняемый |
|
ЭСК-10304 |
стеклянный; одноключевой, загущенный электролит (непроточный) |
|
ЭСК-10305 |
стеклянный; одноключевой, перезаполняемый с термодатчиком |
|
ЭСК-10306 |
пластмассовый; двухключевой, перезаполняемый |
|
ЭСК-10307 |
пластмассовый; одноключевой, перезаполняемый |
|
ЭСК-10308 |
пластмассовый; одноключевой, с загущенным электролитом (непроточный) |
|
ЭСК-10309 |
пластмассовый; одноключевой, перезаполняемый с встроенным термодатчиком |
|
ЭСК-10312, ЭСК-10313 |
стеклянный; одноключевой, перезаполняемый |
|
ЭСК-10314 |
стеклянный; одноключевой, перезаполняемый |
|
ЭСК-10315 |
стеклянный; одноключевой, перезаполняемый с резервуаром электрода сравнения |
|
ЭСК-10317 |
стеклянный; одноключевой, с загущенным электролитом (непроточный) промышленный |
|
ЭСК-10601, ЭСК-10602 |
стеклянный; двухключевой, перезаполняемый |
|
ЭСК-10603 |
стеклянный; одноключевой, перезаполняемый |
|
ЭСК-10604 |
стеклянный; одноключевой, с загущенным электролитом (непроточный) |
|
ЭСК-10605 |
стеклянный; одноключевой, перезаполняемый, с встроенным термодатчиком |
|
ЭСК-10606 |
пластмассовый; двухключевой перезаполняемый |
|
ЭСК-10607 |
пластмассовый; одноключевой, перезаполняемый |
|
ЭСК-10608 |
пластмассовый; одноключевой, с загущенным электролитом |
|
ЭСК-10609 |
пластмассовый; одноключевой перезаполняемый, с встроенным термодатчиком |
|
ЭСК-10610 |
стеклянный (конусная мембрана); одноключевой, перезаполняемый |
|
ЭСК-10611 |
стеклянный (конусная мембрана); одноключевой, перезаполняемый |
|
ЭСК-10612, ЭСК-10613 |
стеклянный; одноключевой, перезаполняемый |
|
ЭСК-10614 |
стеклянный; одноключевой, перезаполняемый |
|
ЭСК-10615 |
стеклянный; одноключевой, перезаполняемый, с резервуаром электрода сравнения |
|
ЭСК-10616 |
стеклянный; одноключевой, с загущенным электролитом (непроточный), снабженный ножевым устройством («ножевой для мяса») |
|
ЭСК-10617 |
стеклянный; одноключевой, с загущенным электролитом (непроточный) промышленный |
|
ЭСК-10619 |
пластмассовый (плоская мембрана); одноключевой перезаполняемый |
1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 1.10 1.11 1.12 1.13 1.14 1.15 1.16
1.17 1.18 1.19 1.20 1.21 1.22 1.23 1.24 1.25 1.26 1.27 1.28 1.29 1.30 1.31 1.32

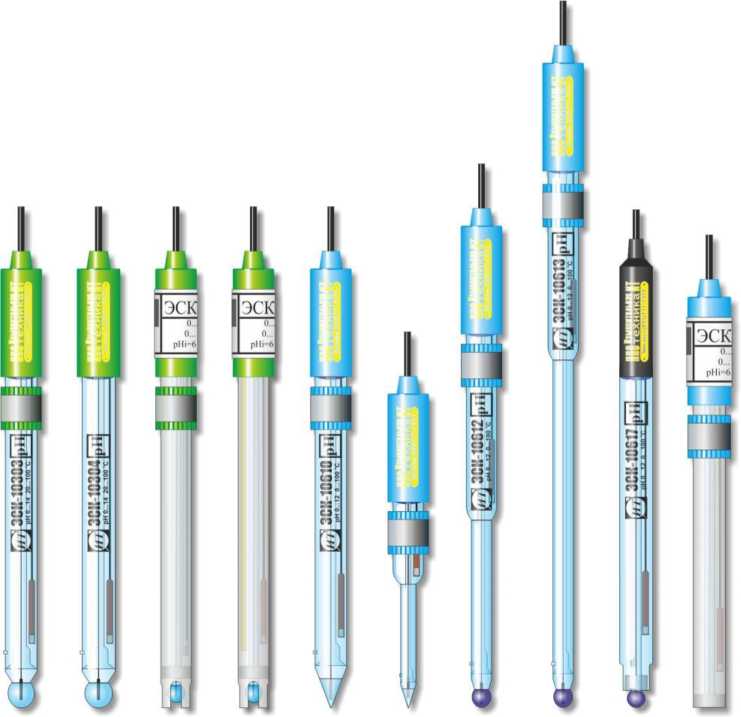

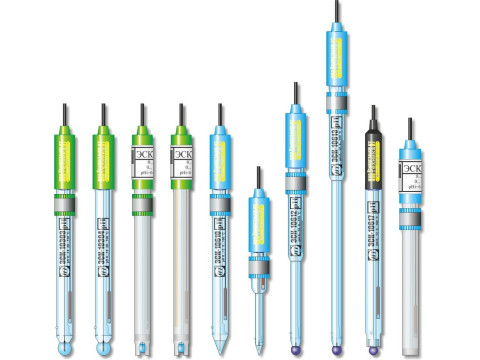

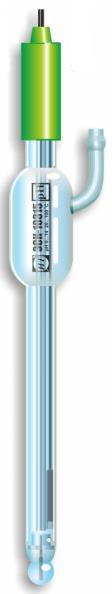

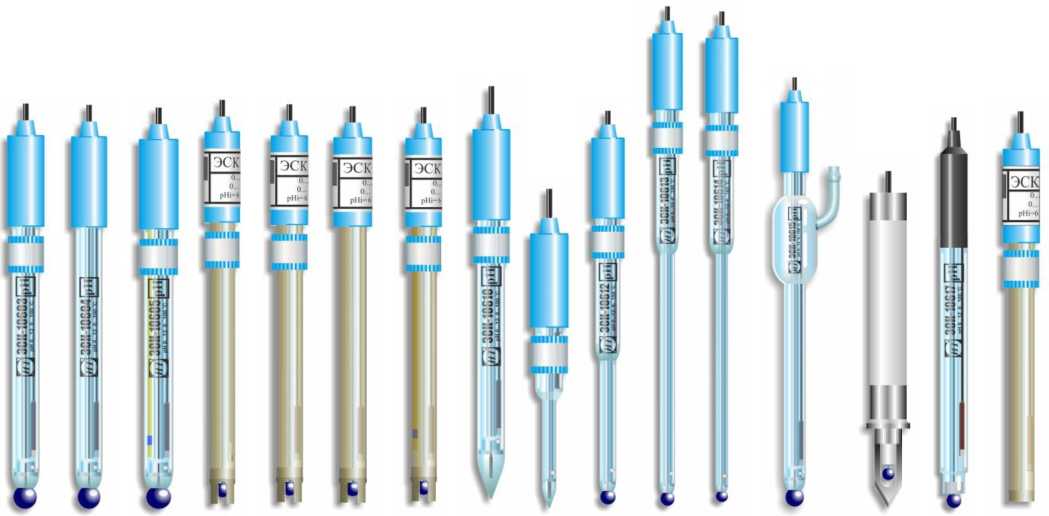

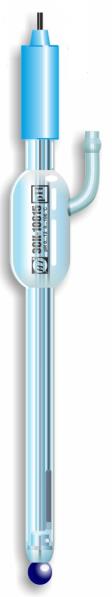

Рисунок 1 - Общий вид электродов стеклянных комбинированных ЭСК-1
1.1 - ЭСК-10301; 1.2 - ЭСК-10302; 1.3 - ЭСК-10303; 1.4 - ЭСК-10304; 1.5 - ЭСК-10305;
1.6 - ЭСК-10306; 1.7 - ЭСК-10307; 1.8 - ЭСК-10308; 1.9 - ЭСК-10309; 1.10 - ЭСК-10312;
1.11 - ЭСК-10313; 1.12 - ЭСК-10314; 1.13 - ЭСК-10315; 1.14 - ЭСК-10317; 1.15 - ЭСК-10601;
1.16 - ЭСК-10602; 1.17 - ЭСК-10603; 1.18 - ЭСК-10604; 1.19 - ЭСК-10605; 1.20 - ЭСК-10606;
1.21 - ЭСК-10607; 1.22 - ЭСК-10608; 1.23 - ЭСК-10609; 1.24 - ЭСК-10610; 1.25 - ЭСК-10611;
1.26 - ЭСК-10612; 1.27 - ЭСК-10613; 1.28 - ЭСК-10614; 1.29 - ЭСК-10615; 1.30 - ЭСК-10616;
1.31 - ЭСК-10617; 1.32 - ЭСК-10619

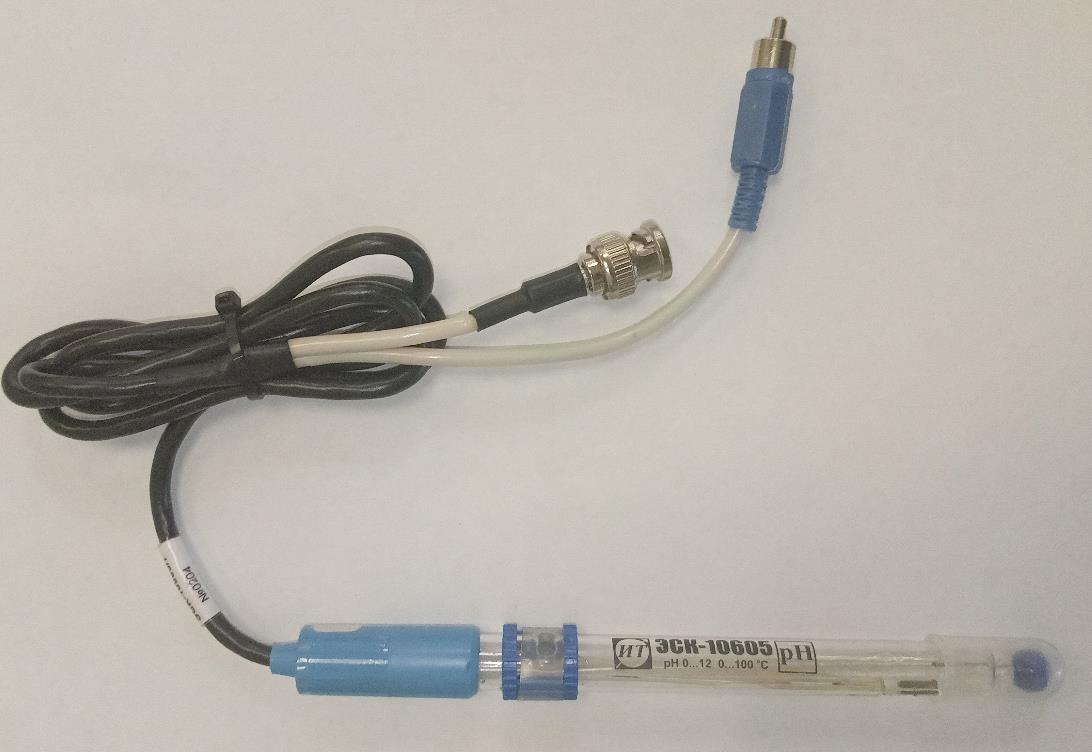

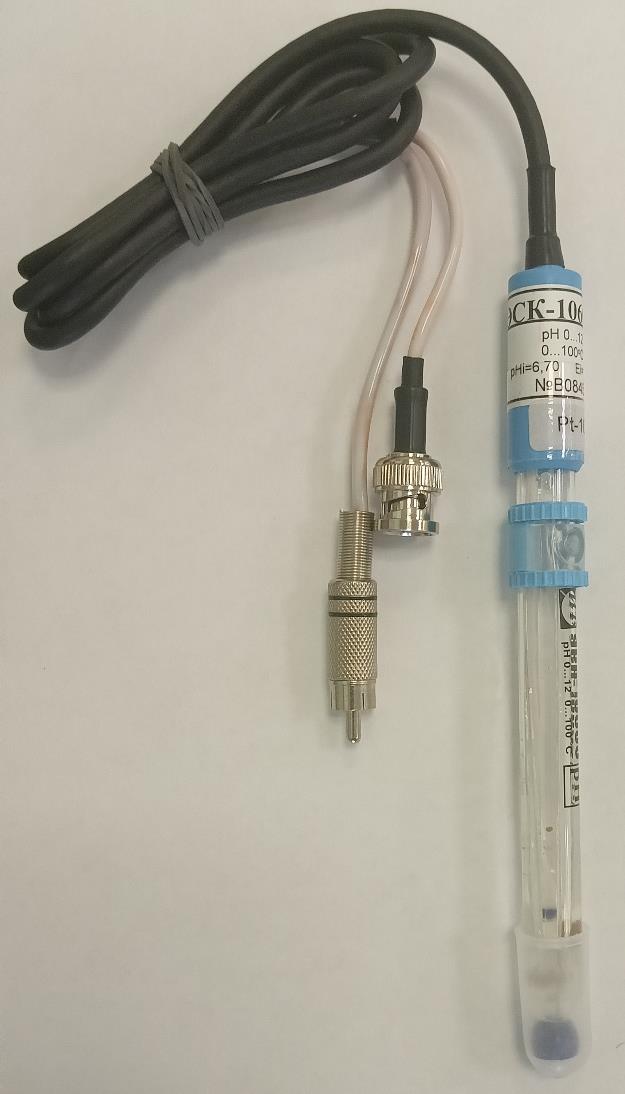

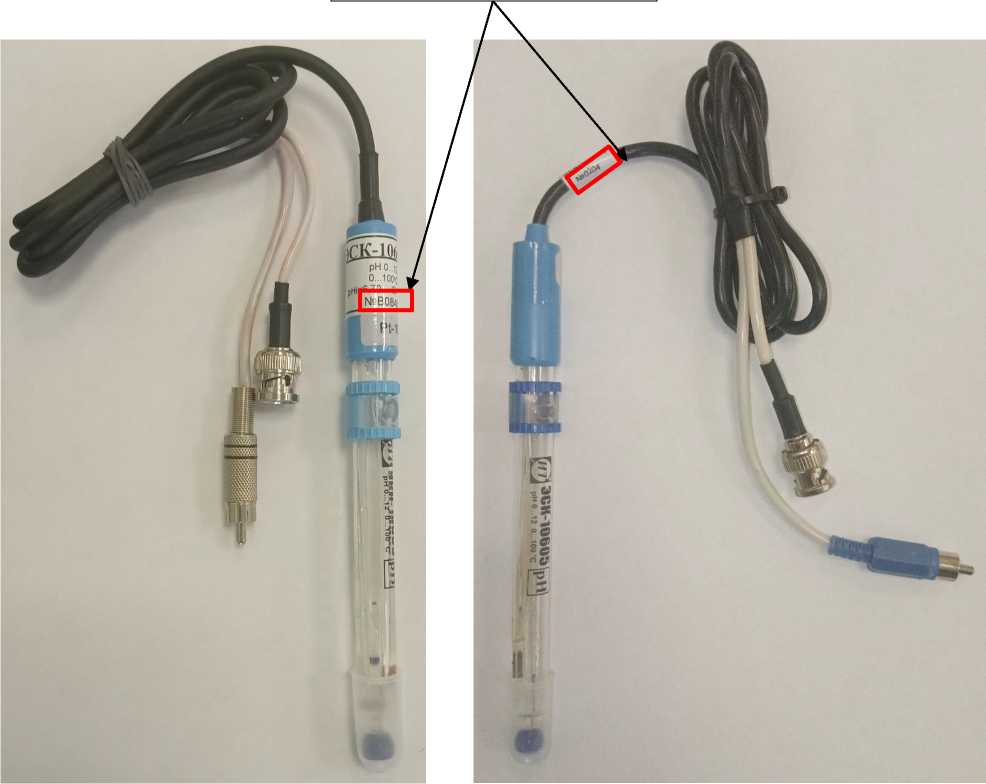

Место и формат нанесения заводского номера
Рисунок 2 - Место и формат нанесения заводского номера
Технические характеристики
|
Таблица 2 - Мет |
рологические характеристики | ||||
|
Модификация, конструктивное исполнение |
Электрическое сопротивление измерительного электрода, МОм |
Крутизна водородной характеристики электрода (St) в линейной части водородной характеристики по абсолютной величине |
Линейный диапазон водородной характеристики1)’ 2) |
Допускаемое отклонение водородной характеристики от линейности в диапазоне значений рН | |
|
Температура, °С |
Значение, не менее, мВ/рН | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ЭСК-10301, ЭСК-10302 |
от 400 до 800 |
20 80 |
57,0 68,7 |
от 0 до 14 |
±0,2 |
|
ЭСК-10303 | |||||
|
ЭСК-10304 | |||||
|
ЭСК-10305 | |||||
|
ЭСК-10306 |
от 500 до 1000 | ||||
|
ЭСК-10307 | |||||
|
ЭСК-10308 | |||||
|
ЭСК-10309 | |||||
|
ЭСК-10312, ЭСК-10313 | |||||
|
ЭСК-10314 |
25 80 |
58,0 68,7 | |||
|
ЭСК-10315 |
от 400 до 800 |
20 80 |
57,0 68,7 | ||
|
ЭСК-10317 |
от 500 до 1000 |
20 80 |
57,0 67,3 | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ЭСК-10601, ЭСК-10602 ЭСК-10603 ЭСК-10604 ЭСК-10605 |
от 10 до 80 |
5 20 80 |
54,0 57,0 68,7 |
от 0 до 12 |
±0,2 |
|
ЭСК-10606 ЭСК-10607 ЭСК-10608 ЭСК-10609 |
от 50 до 250 | ||||
|
ЭСК-10610 |
от 10 до 80 | ||||
|
ЭСК-10611 |
от 30 до 150 | ||||
|
ЭСК-10612, ЭСК-10613 |
от 50 до 250 | ||||
|
ЭСК-10614 |
от 100 до 400 | ||||
|
ЭСК-10615 |
от 10 до 80 | ||||
|
ЭСК-10616 |
от 50 до 250 | ||||
|
ЭСК-10617 |
5 20 80 |
54,0 57,0 67,3 | |||
|
ЭСК-10619 |
от 500 до 1000 |
5 20 80 |
54,0 57,0 68,7 |
1) Линейный диапазон водородной характеристики указан при температуре плюс 20 °С (при температуре плюс 25 °С для ЭСК-10314)
2) Верхнее значение линейного диапазона водородной характеристики указано для растворов с концентрацией ионов натрия
не более 0,1 моль/дм3
Таблица 3 - Метрологические характеристики
|
Модификация, конструктивное исполнение |
Координаты изопотенциальной точки |
Отклонение, рНи |
Отклонение, мВ, Еи |
Шифр изопотенциальной точки |
Потенциал1) измерительного электрода E, мВ |
Отклонение, мВ | |
|
рНи |
Еи, мВ | ||||||
|
ЭСК-10301 - ЭСК-103172) |
4,00 |
0 |
±0,3 |
±30 |
4 |
134 |
±12 |
|
ЭСК-10301 - ЭСК-103172) |
6,70 |
18 |
7 |
310 | |||
|
ЭСК-10314 |
4,00 |
0 |
4 |
136 | |||
|
ЭСК-10314 |
6,70 |
18 |
7 |
310 | |||
|
ЭСК-10601 - ЭСК-10619 |
4,00 |
0 |
4 |
134 | |||
|
ЭСК-10601 - ЭСК-10617 |
6,70 |
18 |
7 |
310 | |||
1) Потенциал измерительного электрода Е при температуре плюс 20 °С (при 25 °С для ЭСК- 10314) в буферном растворе с рН 1,64 относительно встроенного электрода сравнения
2) Кроме ЭСК-10314
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Потенциал встроенного электрода сравнения Ер при температуре плюс 20 °С в растворе калия хлорида (концентрат 3 моль/дм3) относительно электрода сравнения хлорсеребряного насыщенного, мВ |
от 5 до 15 |
|
Электрическое сопротивление встроенного электрода сравнения, кОм |
от 2 до 20 |
Таблица 5 - Метрологические характеристики измерительного канала температуры (конструктивные исполнения ЭСК-10305/4, ЭСК-10305/7, ЭСК-10309/4, ЭСК-10309/7, ЭСК-10605/4, ЭСК-10605/7, ЭСК-10609/4, ЭСК-10609/7)
|
Наименование характеристики |
Значение | |||
|
Тип термодатчика |
Pt100 |
Pt1000 |
NTC 10 кОм |
NTC 30 кОм |
|
Диапазон измерений температуры, °С |
от 0 до +80 | |||
|
Номинальное сопротивление |
100 Ом |
1000 Ом |
10 кОм |
30 кОм |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С от 0 °С до +25 °С включ. св. +25 °С до +80 °С |
±1,5 ±0,5 | |||
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нестабильность потенциала встроенного электрода сравнения за 8 часов работы, мВ, не более |
0,5 |
|
Скорость истечения электролита через электролитический ключ при температуре 20 °С, см3/сут (кроме ЭСК-10304, ЭСК-10308, ЭСК-10317, ЭСК- 10604, ЭСК-10608, ЭСК-10616, ЭСК-10617) |
от 0,1 до 3,0 |
|
Габаритные размеры, мм: - диаметр - длина |
от 6 до 12 (диаметр резервуара встроенного электрода сравнения - от 12 до 26) от 130 до 245 |
|
Масса (с кабелем), г, не более |
120 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, %, не более - атмосферное давление, кПа (мм рт ст) |
от +10 до +35 80 от 84 до 106,7 (от 630 до 800) |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
1000 |
|
Средний срок службы, мес |
9 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом или специальным штампом.
Комплектность
Комплектность электродов приведена в таблице 8.
Таблица 8 - Комплектность электродов
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Электрод стеклянный комбинированный |
ЭСК-1 |
1 шт. |
Модификация и конструктивное исполнение по заказу |
|
Паспорт |
ГРБА.418422.004ПС, -01ПС...-09ПС; ГРБА.418422.010ПС, -01ПС...-07 ПС; ГРБА.418422.011ПС, -01ПС; ГРБА.418422.009ПС, -01ПС.-05ПС; ГРБА.418422.016ПС; ГРБА.418422.017ПС, -01ПС; ГРБА.418422.018ПС |
1 экз. |
_ |
|
Упаковка |
_ |
1 шт. |
Индивидуальная или на партию до 10 шт. |
Сведения о методах измерений
приведены в разделе 5 «Особенности эксплуатации» паспорта.
Нормативные документы
Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 09.02.2022 № 324
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4215-004-35918409-2008 «Электроды стеклянные комбинированные ЭСК-1.
Технические условия»
