Манометры МТП-100-А, МТП-160-А, МВТП-100-А, МВТП-160-А

Назначение

Манометры (рис. 1 и 2) и мановакуумметры (рис. 3 и 4) показывающие аммиачные предназначены для измерения избыточного и вакуумметрического давления жидкого и газообразного аммиака и его водных растворов.

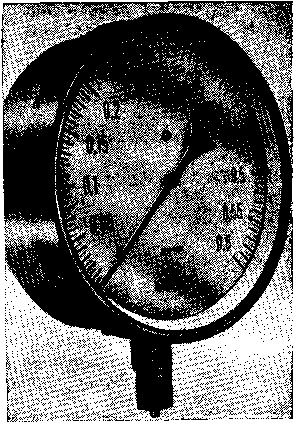

Рис. 1

Утвержден Государственным комитетом стандартов Совета Министров СССР 2/11 1971 г.

Выпуск разрешен до 1/1 1976 г.

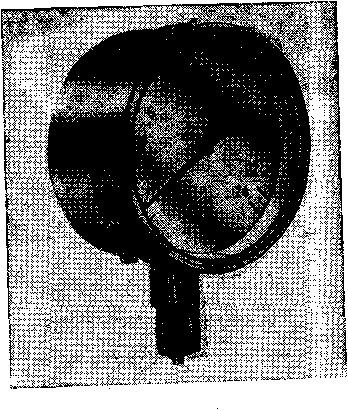

Рис. 2

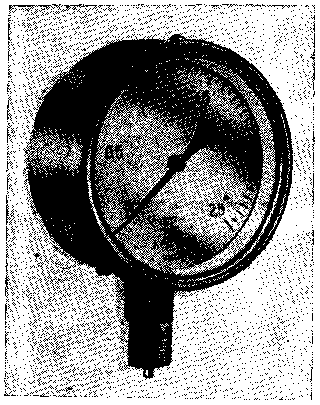

Рис. 3

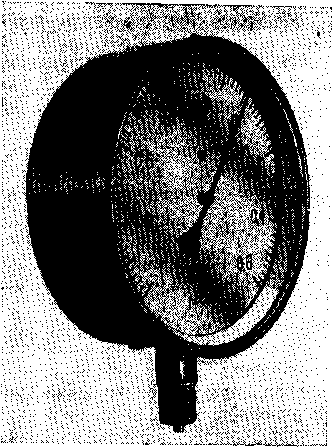

Рис. 4

Описание

Принцип действия манометров и мановакуумметров показывающих аммиачных основан на деформации чувствительного элемента — одновитковой трубчатой пружины, которая вызывается действием избыточного (вакуумметрического) давления. С помощью трибо-секторного механизма эта деформация преобразуется в круговое движение стрелки относительно шкалы.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности манометров и мановакуумметров в корпусе диаметром 100 мм — 1,5, в корпусе диаметром 160 мм — 1.

По устойчивости к воздействию окружающей среды приборы пылебрызгозащищенные. По устойчивости к механическим воздействиям приборы относятся к группе 0 — обыкновенные.

Рабочий диапазон температур от —50 до + 60°С при относительной влажности воздуха до 80%.

Диаметры корпусов манометров и мановакуумметров — 100 и 160 мм.

Масса приборов:

МТП-100-А МВТП-100-А— не более 0,7 кг-,

МТП-160-А, МВТП-160-А — не более 1,55 кг.

Комплектность

К прибору прилагают:

1) техническое описание и инструкцию по эксплуатации; :2) выпускной аттестат.

Поверка

Поверка приборов проводится в соответствии с ГОСТ 15614—70.

Испытания проводил Сибирский государственный научноисследовательский институт метрологии (СИ И ИМ). Результаты испытаний рассматривал Всесоюзный научно-исследовательский институт Государственного комитета стандартов Совета Министров СССР (ВНИИГК).
