Аспираторы сильфонные АМ-5М

Назначение

Аспираторы сильфонные АМ-5М (далее - аспираторы) предназначены для измерения объема отобранного газа с целью определения в комплекте с индикаторными трубками содержания вредных веществ в воздухе рабочей зоны, рудничном воздухе, в атмосфере населенных пунктов, в промышленных выбросах предприятий, в выхлопах автомобилей.

Описание

Принцип действия аспираторов основан на всасывании определенного объема газовой среды за счет раскрытия предварительно сжатого сильфона с пружинами.

Аспираторы имеют две цепочки, ограничивающие рабочий ход сильфона. Одна из цепочек присоединяется к винту и втулке, с помощью которых производится настройка аспиратора.

Аспираторы имеют гнездо для подключения индикаторной трубки к аспиратору при выполнении измерений и подвеску с отверстием, которое служит для отламывания запаянных концов индикаторной трубки.

По устойчивости к климатическим воздействиям аспираторы соответствуют исполнению УХЛ категории 4.2, но для работы при температуре окружающей среды от минус 10 до плюс 50 °С.

Общий вид аспираторов представлен на рисунке 1.

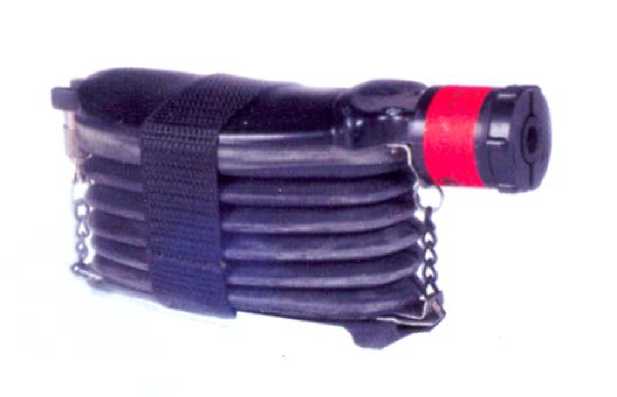

Рисунок 1 — Фотография общего вида аспираторов

Технические характеристики

Объем газа за один рабочий ход, см3

Пределы допускаемой приведенной погрешности, %

Герметичность, см3, не более

Время раскрытия, с, не более

Габаритные размеры, мм:

- длина

- ширина

- высота

Масса (с чехлом или кольцом), кг, не более

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С                         от минус 10 до плюс 50

- относительная влажность воздуха при 30 °С, %, не более

- атмосферное давление, кПа                                          от 84 до 107

Средняя наработка на отказ, ходов, не менее

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус аспиратора способом наклейки.

Комплектность

Поверка

осуществляется в соответствии с документом АМ-5М.00.000РЭ «Аспиратор сильфонный АМ-5М. Руководство по эксплуатации» (раздел 3), согласованным ФГУП «УНИИМ» в декабре 2003 г.

Эталоны, применяемые при поверке:

- измеритель объема ИО-1М. Диапазон измерений (95-105) см3, относительная погрешность ±1,5 %;

- секундомер СОСпр-2б-2-000. Диапазон измерений (0-60) мин, цена деления 0,2 с.

Сведения о методах измерений

Методика измерений входит в состав руководства по эксплуатации «Аспиратор сильфонный АМ-5М. Руководство по эксплуатации АМ-5М.00.000РЭ».

Нормативные документы

1 ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

3 ГОСТ Р 51945-2002 Аспираторы. Общие технические условия

4 ТУ 4215-002-00211145-2003 Аспиратор сильфонный АМ-5М. Технические условия

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды;

- при осуществлении работ по обеспечению безопасных условий и охраны труда.
