Спиртомеры оптические ИКОНЭТ-М
| Номер в ГРСИ РФ: | 18305-16 |
|---|---|
| Категория: | Спиртомеры |
| Производитель / заявитель: | АО "Сигма-Оптик", пос.Менделеево |
Спиртомеры оптические ИКОНЭТ-М (далее - спиртомеры) предназначены для измерений объемной доли этилового спирта (крепости) в водно-спиртовых и многокомпонентных спиртосодержащих растворах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 18305-16 | |||||||||
| Действует | по 28.06.2031 | |||||||||
| Наименование | Спиртомеры оптические | |||||||||
| Модель | ИКОНЭТ-М | |||||||||
| Модификации |
ИКОНЭТ-М ИКОНЭТ-М1 |
|||||||||
| Приказы |
№811 от
27.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 76aa006b-27ed-8054-42d1-d506830b4ed7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Сигма-Оптик», РОССИЯ, 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 1, стр.9
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
СЕАН.414221.002 МП с изм. №1 ГСИ. Спиртомеры оптические ИКОНЭТ-М. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 17.05.2026 |
Поверители
Скачать
|
18305-16: Описание типа
2022-18305-16.pdf
|
Скачать | 753 КБ | |
|
18305-16: Методика поверки
2022-mp18305-16.pdf
Файл устарел
|
Скачать | 1002.3 КБ | |
|
18305-16: Описание типа
2026-18305-16.pdf
|
Скачать | 388.9 КБ | |
|
18305-16: Методика поверки
СЕАН.414221.002 МП с изм. №1
2022-mp18305-16-1.pdf
|
Скачать | 1002.3 КБ |
Описание типа
Назначение
Спиртомеры оптические ИКОНЭТ-М (далее - спиртомеры) предназначены для измерений объемной доли этилового спирта (крепости) в водно-спиртовых и многокомпонентных спиртосодержащих растворах.
Описание
Принцип действия спиртомера основан на сравнении коэффициентов поглощения исследуемого раствора и водно-спиртового раствора, принятого за опорный. Измерение поглощения осуществляется в оптической двухкамерной кювете, устанавливаемой в оптическое отделение спиртомера. Один канал кюветы (опорный) спиртомера заполнен водно-спиртовым раствором с известной объемной долей этилового спирта и опломбирован, в другой (измерительный) канал через штуцер заливается исследуемый раствор.
Конструктивно спиртомер состоит из измерительного блока и набора кювет с различными эталонными водно-спиртовыми растворами. Спиртомеры выпускаются в двух модификациях: ИКОНЭТ-М и ИКОНЭТ-М1, которые отличаются формой корпуса.
Спиртомеры являются автоматическими электронными приборами, реализующими следующие функции: измерение объемной доли этилового спирта в водно-спиртовых и многокомпонентных спиртосодержащих растворах; отображение результатов измерении на дисплее; запись и хранение результатов измерений.
Объемная доля этилового спирта в измеряемом растворе рассчитывается по алгоритму, заложенному в программном обеспечении (далее - ПО) спиртомера и отображается на дисплее.
Общий вид спиртомеров с указанием мест пломбирования приведен на рисунках 1 и 2. Нанесение знака поверки и утверждения типа на средство измерений не предусмотрено.
Вид задней панели спиртомеров, место нанесения заводского номера (состоящего из цифр и нанесенного в виде наклейки), года изготовления представлены на рисунках 3 и 4.
Места пломбирования

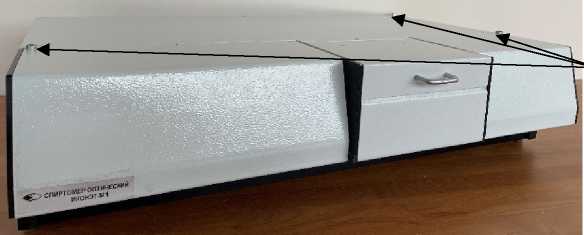

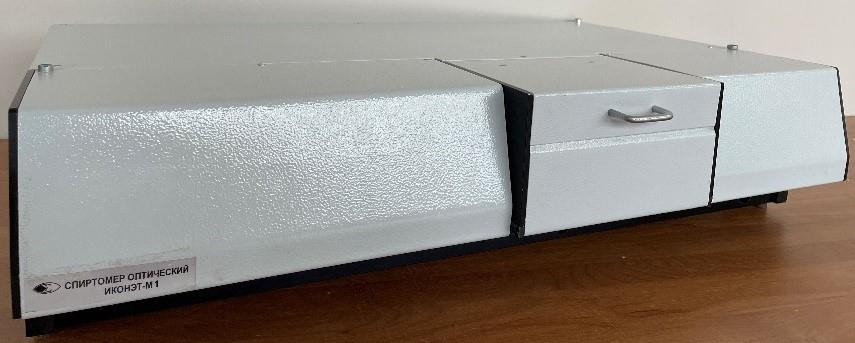

Рисунок 1 - Общий вид спиртомера ИКОНЭТ-М с указанием мест пломбирования
Места пломбирования

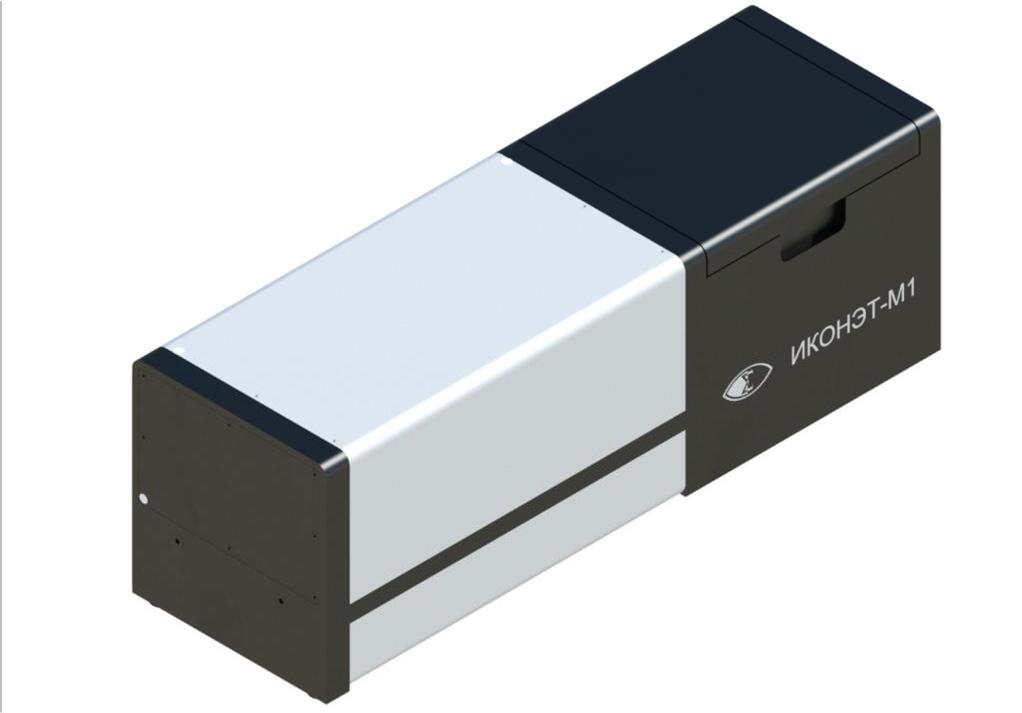

Рисунок 2 - Общий вид спиртомера ИКОНЭТ-М1 с указанием мест пломбирования
Место нанесения заводского номера, год изготовления

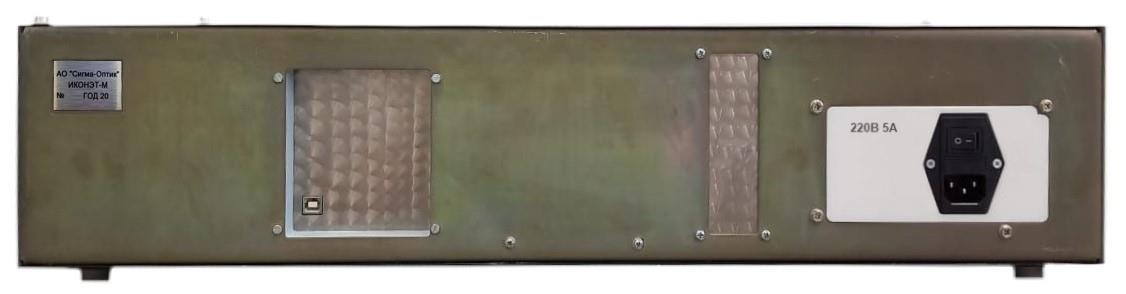

Рисунок 3 - Вид задней панели спиртомера ИКОНЭТ-М. Место нанесения заводского номера спиртомеров, года изготовления

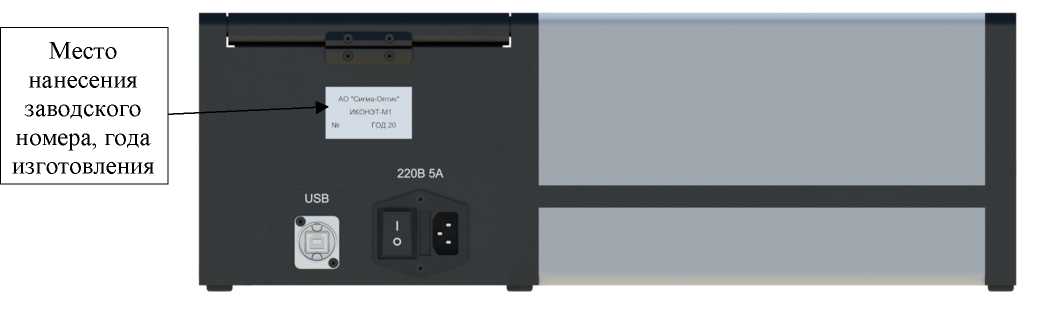

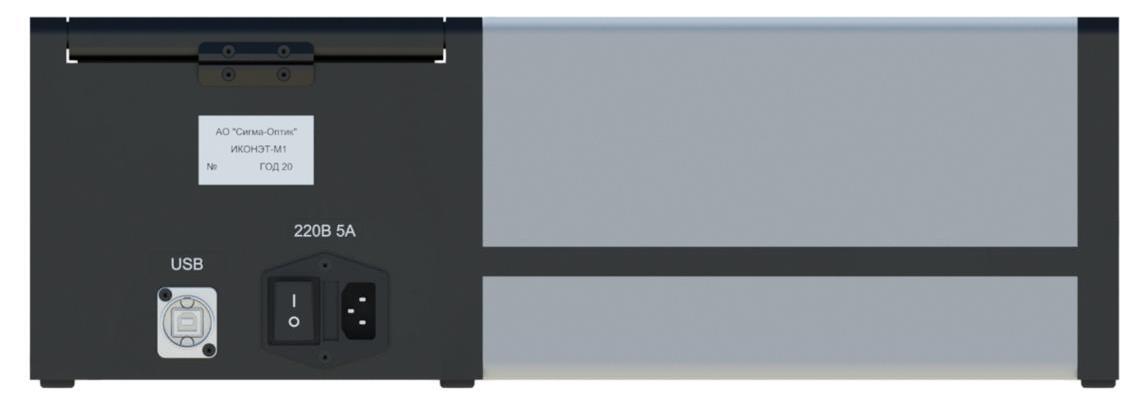

Рисунок 4 - Вид задней панели спиртомера ИКОНЭТ-М1. Место нанесения заводского номера спиртомеров, года изготовления
Программное обеспечение
Спиртомер имеет встроенное ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Spirtomer USB |
|
Номер версии (идентификационный номер) ПО |
2.21.280 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений объемной доли этилового спирта*, % |
от 3,0 до 25,0 от 25,1 до 60,0 от 60,1 до 97,0 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли этилового спирта, % |
±0,1 |
|
* Полный рабочий диапазон спиртомера определяется как совокупность рабочих диапазонов всех кювет, входящих в его комплект. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного электрического тока, В |
от 210 до 230 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - «ИКОНЭТ-М» | |
|
• измерительный блок длина |
680 |
|
450 | |
|
ширина |
150 |
|
высота | |
|
• кювета |
132 |
|
длина | |
|
ширина |
53 |
|
высота |
53 |
|
- «ИКОНЭТ-М1» • измерительный блок | |
|
длина |
500 |
|
ширина |
170 |
|
высота |
170 |
|
• кювета | |
|
длина |
132 |
|
ширина |
53 |
|
высота |
53 |
|
Масса, кг, не более: - измерительного блока |
20,00 |
|
- кюветы |
0,88 |
|
Рабочие условия эксплуатации: |
от 20 до 26 |
|
- температура окружающего воздуха, °С |
от 30 до 80 |
|
- относительная влажность окружающего воздуха, % |
от 84 до 106,7 |
|
- атмосферное давление, кПа (мм рт.ст.) |
(от 630 до 800) |
Знак утверждения типа
наносится в левом верхнем углу титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность спиртомеров
|
Наименование |
Обозначение |
Количество |
|
Спиртомер оптический ИКОНЭТ-М (ИКОНЭТ-М1) |
СЕАН.414221.003 (-01) |
1 шт. |
|
Кабель сетевой 220 В, длина 1,8 м |
- |
1 шт. |
|
Кабель USB, длина 1,8 м |
- |
1 шт. |
|
Кювета |
СЕАН.414213.005 |
3 шт. |
|
Подставка под кювету |
СЕАН.301318.009 |
1 шт. |
|
Футляр для кювет |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Паспорт |
СЕАН.414221.003 ПС |
1 экз. |
|
Руководство по эксплуатации |
СЕАН.414221.003 РЭ |
1 экз. |
|
Методика поверки с изменением №1 |
- |
1 экз. |
|
Флеш-диск с программным обеспечением |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» документа СЕАН.414221.003 РЭ «Спиртомер оптический ИКОНЭТ-М. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.
