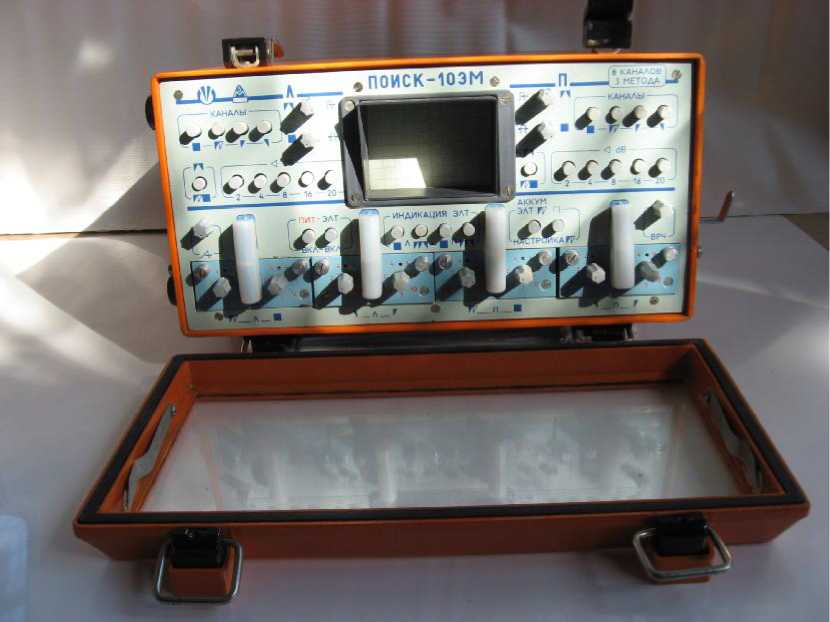

Дефектоскопы ультразвуковые ПОИСК-10ЭМ НЗД 009

Наименование параметра

Значение параметра

Рабочая частота УЗК, МГц

2,5±0,25

Частота максимума усиления приемника дефектоскопа, МГц

2,5±0,3

Максимальная чувствительность на частоте максимума усиления, мВ

1,5

Полоса пропускания, МГц

(0,5±0,2) МГц

Ослабление амплитуд сигналов аттенюатором, дБ

От 2 до 50 с дискретностью 2

Верхнее значение диапазона измерения временных интервалов между зондирующим импульсом и эхо-сигналами, мкс

120

Предел допускаемой приведенной основной погрешности измерения интервалов времени и координат дефектов, % от верхнего значения диапазона, не более

4

Условная чувствительность каналов эхо метода для ручных наклонных преобразователей, дБ, не менее:

- П 121-2,5-45-Р-001 при угле ввода УЗК 45°;

- П 121-2,5-50-Р-001 при угле ввода УЗК 50°;

- П 121-2,5-55-Р-001 при угле ввода УЗК 55°;

- П 121-2,5-65-Р-001 при угле ввода УЗК 65°.

28

28

24

20

Мертвая зона каналов эхо метода для ручных наклонных преобразователей, дБ, не более:

- П 121-2,5-45-Р-001 при угле ввода УЗК 45°;

- П 121-2,5-50-Р-001 при угле ввода УЗК 50°;

- П 121-2,5-55-Р-001 при угле ввода УЗК 55°;

- П 121-2,5-65-Р-001 при угле ввода УЗК 65°.

—

6

6

3

Отклонение угла ввода для ручных ПЭП, ° 0°;

45°; 50°; 55°; 65°.

±3 +1

-3

Отклонение точки ввода для наклонных ручных ПЭП, мм

±1

Условная чувствительность каналов зеркального метода для наклонных резонаторов в блоке преобразователей, дБ, не менее

16

Условная чувствительность каналов зеркально-теневого метода для ручных преобразователей и блоков преобразователей, дБ

От 4 до 20 с шагом 2

Условная разрешающая способность каналов дефектоскопа по дальности, мкс, не более

5

Минимальная протяженность дефекта, выявляемого при скорости перемещения дефектоскопа не менее 1,1 м/с, мм, не более

15

Максимальная чувствительность каналов приемника дефектоскопа, мВ, не более

1,5

Динамический диапазон амплитудной характеристики каналов приемника эхо метода при нелинейности не более 3 дБ,

дБ, не менее

14

Частота следования импульсов ГИВ, Гц: - в каналах зеркально-теневого метода; - в каналах зеркального метода.

1000

2000

Максимальный размах колебаний импульсов ГИВ, В, не менее: - в каналах эхо метода;

- в каналах зеркально-теневого метода.

100

70

Длительность импульсов ГИВ, мкс, не менее: - в каналах эхо метода;

- в каналах зеркально-теневого метода.

4

4

Рабочая чувствительность порогового индикатора, В

1,5

Абсолютная погрешность настройки порогового индикатора, дБ, не более

2

Уровень шумов, В, не более: для наклонных ПЭП и резонаторов для прямых ПЭП и резонаторов

0,1

0,15

Ширина линии луча электронно-лучевой трубки, мм, не более

1

Рабочая область экрана, ширина х высота, мм

60x80

Потребляемый ток, А, не более: - при отключенной ЭЛТ;

- при включенной ЭЛТ.

0,4

0,8

Масса, кг, не более:

- дефектоскопа(без запаса контактной жидкости)

- преобразователя

55

0,1

Г абаритные размеры дефектоскопа, длина х ширина х высота, мм: - в рабочем состоянии (без рукоятки)

- в транспортном положении (без центрирующих механизмов)

1850x1200x900

1850x850x500

Напряжение автономного питания дефектоскопа, В

12±1,8

Условия эксплуатации:

- температура окружающего воздуха, 0С

- влажность при температуре окружающего воздуха +400С, %

От минус 40 до +50 до 93

-

Блок электронный ЩЮ2.068.171-01

1 шт.

-

Блок преобразователей ЩЮ3.836.824-04

2 шт.

-

Блок преобразователей ЩЮ3.836.824-05

2 шт.

-

Блок питания автономный ЩЮ2.087.090

1 шт.

-

Кабель ЩЮ6.644.045

1 шт.

-

Кабель ЩЮ6.644.084

1 шт.

-

Соединитель ЩЮ3.292.002

1 шт.

-

Телефон КЫ3.844.000

1 шт.

-

Тележка ЩЮ4.054.010

1 шт.

-

Комплект запасных частей, инструмента и принадлежностей

1 шт.

-

Эксплуатационная документация

1 компл

-

Методика поверки

1 экз.
