Дефектоскопы ультразвуковые УД2-70
| Номер в ГРСИ РФ: | 18986-09 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "НПК "ЛУЧ", г.Балашиха |
Для контроля продукции на наличие дефектов (обнаружение дефектов) типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений; для измерения глубины и координат их залегания, а также для измерения толщины контролируемых изделий в машиностроении, металлургической промышленности, на всех видах транспорта и энергетике.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 18986-09 |
| Действует | по 13.08.2029 |
| Наименование | Дефектоскопы ультразвуковые |
| Модель | УД2-70 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 96488228-c6e3-e36a-fcf6-901c378a3ce9 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ЛИВЕ.415119.025 ТУ |
| Класс СИ | 27.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 13.10.2014 продлен срок свидетельстваВзамен № 18986-99 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 13.10.2019 |
| Номер сертификата | 36046 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1602 п. 07 от 13.10.201408д2 от 03.08.09 п.257 |
Производитель / Заявитель
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "НАУЧНО-ПРОМЫШЛЕННАЯ КОМПАНИЯ "ЛУЧ" (ООО «НПК «ЛУЧ»), Московская обл., г. Балашиха
Россия
105122, Щелковское шоссе, д.2. Тел/факс (495) 729-57-00; www.luch.ru, 143930, Московская обл., г.Балашиха, мкр.Салтыковка, ш.Ильича, д.1, E-mail: luch@luch.ru
Поверка
| Методика поверки / информация о поверке | ЛИВЕ.415119.025.0000 ПС, раздел 4 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5908
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5782 (98%) |
| Неуспешных поверок (СИ непригодно) | 126 (2 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
18986-09: Описание типа
2022-18986-09.pdf
|
Скачать | 1 MБ | |
|
18986-09: Методика поверки
2022-mp18986-09.pdf
|
Скачать | 73.2 КБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые УД2-70 (далее по тексту - дефектоскопы) предназначены для контроля продукции на наличие дефектов (обнаружение дефектов) типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений, измерений глубины и координат залегания дефектов, измерений толщины контролируемых изделий.
Описание
Дефектоскоп представляет собой электронный блок с подключенным посредством кабеля ультразвуковым преобразователем (УЗ ПЭП).
Электронный блок может выпускаться в двух исполнениях: в жестком металлическом корпусе с ручкой для переноски (рисунок 1а) и в пластиковом корпусе (рисунок 1б). На лицевой панели расположены многофункциональный цветной жидкокристаллический дисплей и маслобензостойкая пленочная клавиатура. Конструкция дефектоскопа предусматривает пломбирование электронного блока прибора от несанкционированного доступа. Внешний вид и места пломбирования указаны стрелками на рисунке 1а и 1 б.

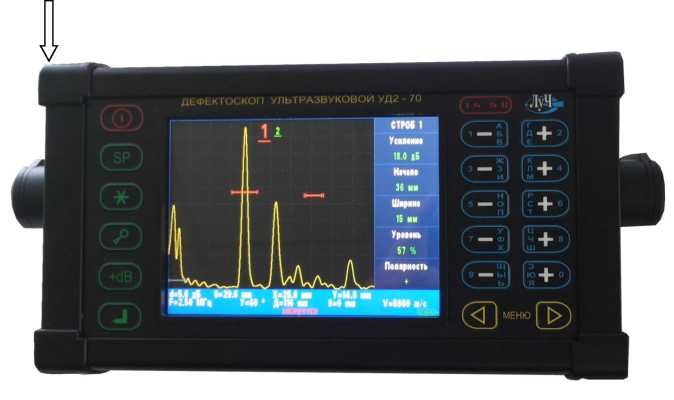

Рисунок 1а - общий вид дефектоскопов ультразвуковых УД2-70 в металлическом корпусе и места нанесения пломбировки.

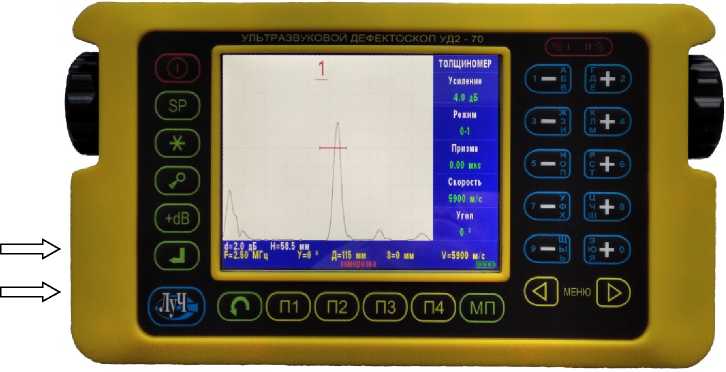

Рисунок 1б - общий вид дефектоскопов ультразвуковых УД2-70 в пластиковом корпусе и места нанесения пломбировки.

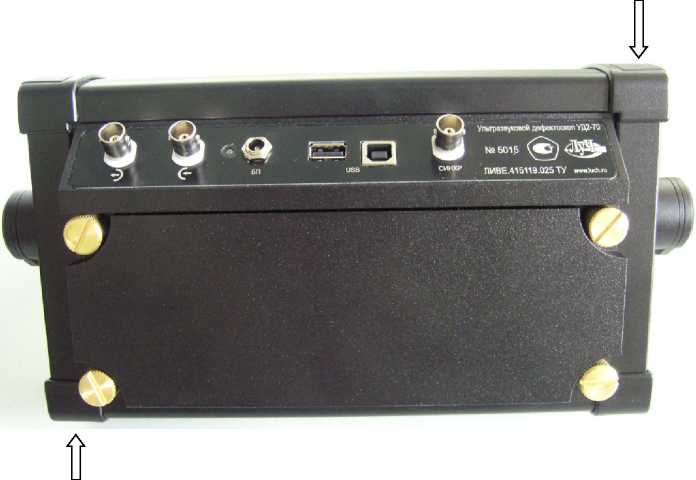

Рисунок 2а - Общий вид задней панели дефектоскопов ультразвуковых УД2-70 в металлическом корпусе и места нанесения пломбировки.

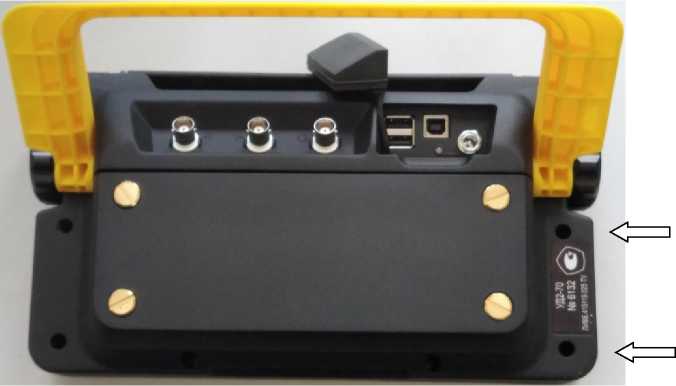

Рисунок 2б - Общий вид задней панели дефектоскопов ультразвуковых УД2-70 в пластиковом корпусе и места нанесения пломбировки..
На задней панели (рисунок 2а и 2б ) расположены коммутационные разъемы для подключения УЗ ПЭП, блока питания, вход и выход синхроимпульсов и USB-разъемы для подключения внешних устройств. Аккумуляторная батарея крепится к задней панели блока при помощи винтов.
В основу работы дефектоскопа положена способность ультразвуковых колебаний (УЗК) распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов. Дефектоскоп реализует эхо-импульсный, теневой и зеркальнотеневой методы ультразвукового неразрушающего контроля. Отображение полученных сигналов на дисплее осуществляется в виде развертки типа А (А-скан).
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус дефектоскопа в виде шильдика.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Дефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УД2-70 ПО |
|
Номер версии (идентификационный номер) ПО |
H12.S40 и выше |
|
Цифровой идентификатор ПО |
- |
Программное обеспечение встроено в аппаратное устройство средства измерений и осуществляет функции индикации и управления.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Значения номинальных рабочих частот УЗК, МГЦ |
0,4; 1,25; 1,8; 2,5; 5,0; 10,0 |
|
Отклонение рабочих частот УЗК от номинальных не более, % |
±15 |
|
Диапазон установки скоростей распространения УЗК, м/с |
от 100 до 15000 |
|
Диапазон измерения толщины по стали, мм |
от 2 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерения толщины по стали, мм (где Н - измеряемая толщина, мм) |
±(0,5+0,02 Н) |
|
Диапазон измерения глубины залегания дефектов по стали, мм |
от 2 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерения глубины залегания дефектов, мм (где L- измеряемая глубина залегания дефектов, мм) |
±(0,5+0,02 L) |
|
Пределы допускаемой абсолютной погрешности аттенюатора дефектоскопа на всех рабочих частотах (в диапазоне от 20 до 80 дБ), дБ (где Nx - отношение амплитуд, дБ) |
±(0,5+0,02 Nx) |
|
Число запоминаемых значений глубины, не менее |
4000 |
|
Электрическое питание осуществляется: - от сети переменного тока частотой 50 Гц и напряжением, В -от аккумуляторной батареи напряжением, В |
220 12 |
|
Время непрерывной работы от аккумуляторной батареи не менее, ч |
8 |
|
Диапазон рабочих температур, °С |
от - 10 до + 50 |
|
Средний срок службы дефектоскопа, лет |
10 |
|
Масса, не более, кг - в металлическом корпусе - в пластиковом корпусе |
2,2 1,6 245x145x77 280x150x80 |
|
Габаритные размеры, не более, мм - в металлическом корпусе - в пластиковом корпусе |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации ЛИВЕ.415119.025.0000 РЭ типографским способом и на шильд, расположенный на задней панели корпуса дефектоскопа.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Электронный блок дефектоскопа ультразвукового УД2-70 |
- |
1 |
|
Ультразвуковые пьезоэлектрические преобразователи (УЗ ПЭП) |
- |
от 1* |
|
Кабель соединительный (УЗ ПЭП/электронный блок) |
- |
1** |
|
Комплект для построения АРД диаграмм: Программное обеспечение для электронного блока Памятка по установке программного обеспечения Образец V2 |
- |
1 к-т*** |
|
Кабель соединительный (компьютер/электронный блок) |
- |
1 |
|
Устройство со съемным носителем |
- |
1*** |
|
Инвертор -12В; ~220В |
- |
1*** |
|
Сетевой блок питания |
- |
1 |
|
Запасная аккумуляторная батарея |
- |
1*** |
|
Съемная аккумуляторная батарея |
- |
1 |
|
Переходник для заряда съемной аккумуляторной батареи вне прибора |
- |
1*** |
|
Программное обеспечение |
UD2-70 |
1 |
|
Чехол |
- |
1*** |
|
Сумка для переноски |
- |
1 |
|
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. |
ЛИВЕ.415119.025.0000 РЭ |
1 |
|
Дефектоскоп ультразвуковой УД2-70. Паспорт. |
ЛИВЕ.415119.025.0000 ПС |
1 |
|
Примечания: * - По заказу потребителя из прилагаемой номенклатуры УЗ ПЭП (см. Руководство по эксплуатации). * * - При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП. * ** - Поставляется за дополнительную плату по заказу потребителя. | ||
Сведения о методах измерений
приведены в разделе 6 руководства по эксплуатации ЛИВЕ.415119.025.0000 РЭ «Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации».
Нормативные документы
ЛИВЕ.415119.025 ТУ Дефектоскоп ультразвуковой УД2-70. Технические условия.
