Газоанализаторы ПЭМ-2М

Назначение

Газоанализаторы ПЭМ-2М предназначены для измерений массовой концентрации оксида углерода (CO), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), метана (CH4), объемной доли кислорода (O2), диоксида углерода (СО2) в дымовых газах топливосжигающих установок.

Описание

К настоящему типу средства измерений относятся газоанализаторы ПЭМ-2М (далее - газоанализаторы) двух исполнений:

- ПГРА 010.00.000-01 - переносной;

- ПГРА 010.00.000-02 - стационарный.

Газоанализаторы представляют собой многоблочные многоканальные приборы непрерывного действия.

Принцип действия:

- по измерительным каналам массовой концентрации оксида азота, оксида углерода, диоксида серы, метана и объемной доли диоксида углерода - оптико-абсорбционный в инфракрасной области спектра;

- по измерительному каналу объемной доли кислорода - электрохимический (измерение объемной доли кислорода (О2) осуществляется выносным измерительным модулем).

Конструктивно газоанализаторы состоят:

- ПГРА 010.00.000-01 - из блока анализатора, блока пробоподготовки, подогреваемой линии пробоотбора и пробоотборного зонда;

- ПГРА 010.00.000-02 - из блока анализатора и системы пробоотбора и пробоподготовки, смонтированной в напольном шкафу.

Газоанализаторы имеют выходные сигналы:

- показания многострочного жидкокристаллического дисплея;

- цифровой выход (интерфейс RS 485).

Кроме того, газоанализаторы имеют индикаторные каналы скорости потока пробы, массовой концентрации паров воды в пробе и температуры пробы на выходе из блока пробоподготовки.

Вид климатического исполнения газоанализатора - УХЛ 4.2 по ГОСТ 15150-69.

По времени прогрева газоанализатор относится к группе П-2 по ГОСТ 13320-81.

По времени установления выходного сигнала газоанализатор относится к группе И-4 по ГОСТ 13320-81.

Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

Общий вид газоанализаторов представлен на рисунках 1 и 2.

Пломбирование газоанализаторов не предусмотрено.

Заводской номер наносится на планку фирменную, расположенную на передней панели корпуса блока анализатора (исполнение ПГРА 010.00.000-01) и на дверце шкафа (исполнение ПГРА 010.00.000-02), в виде цифрового обозначения типографским методом. Общий вид планки фирменной с указанием места нанесения заводского номера представлен на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

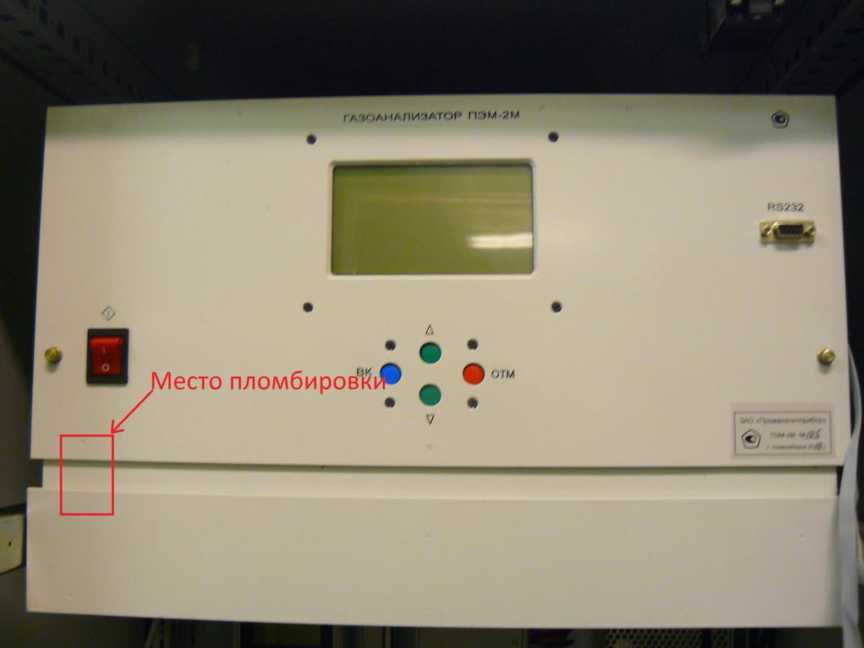

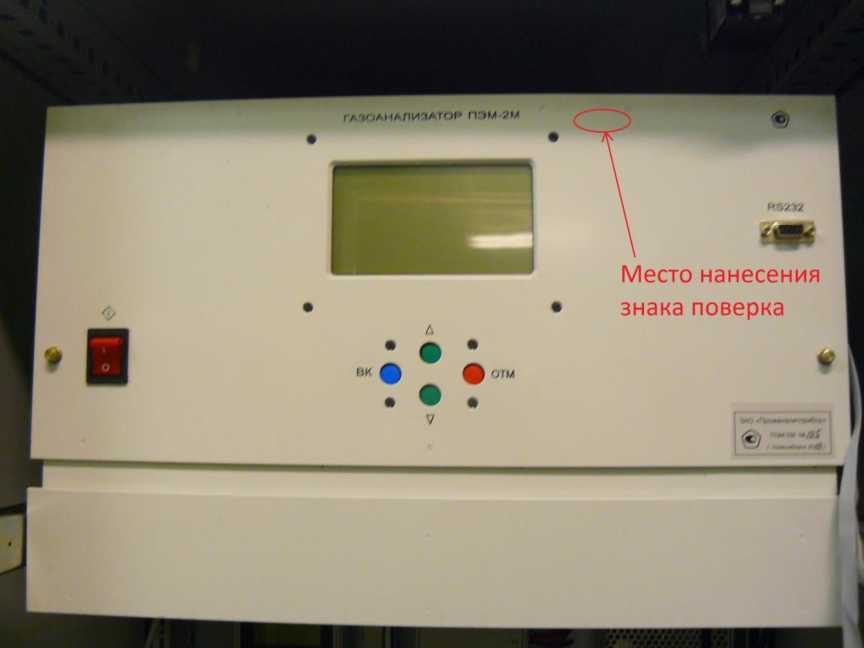

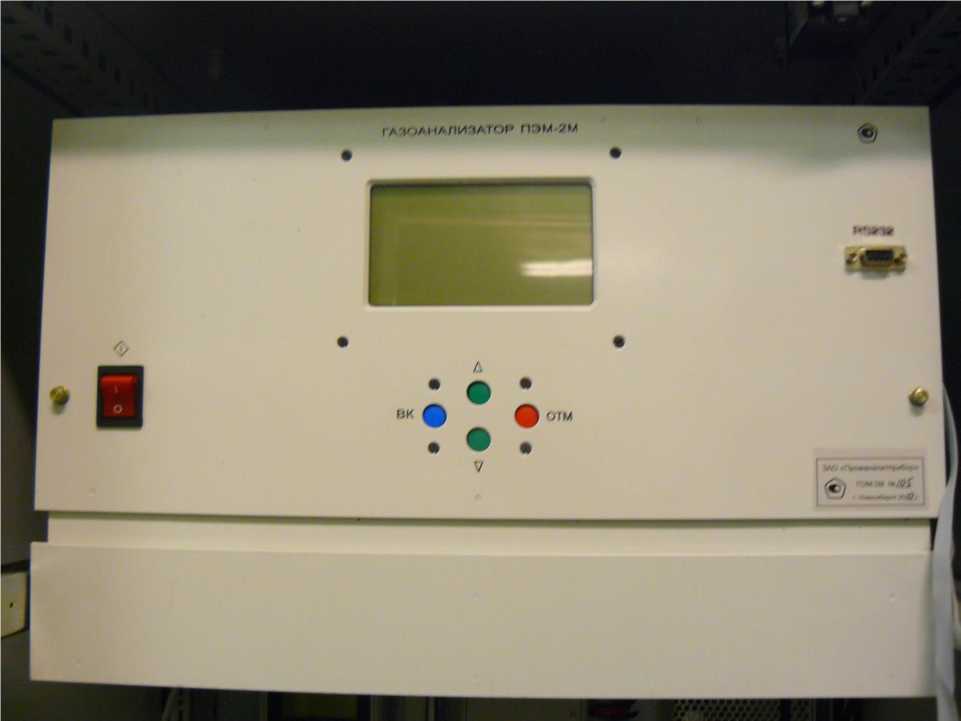

Рисунок 1 - Общий вид газоанализатора ПЭМ-2М исполнения ПГРА 010.00.000-01

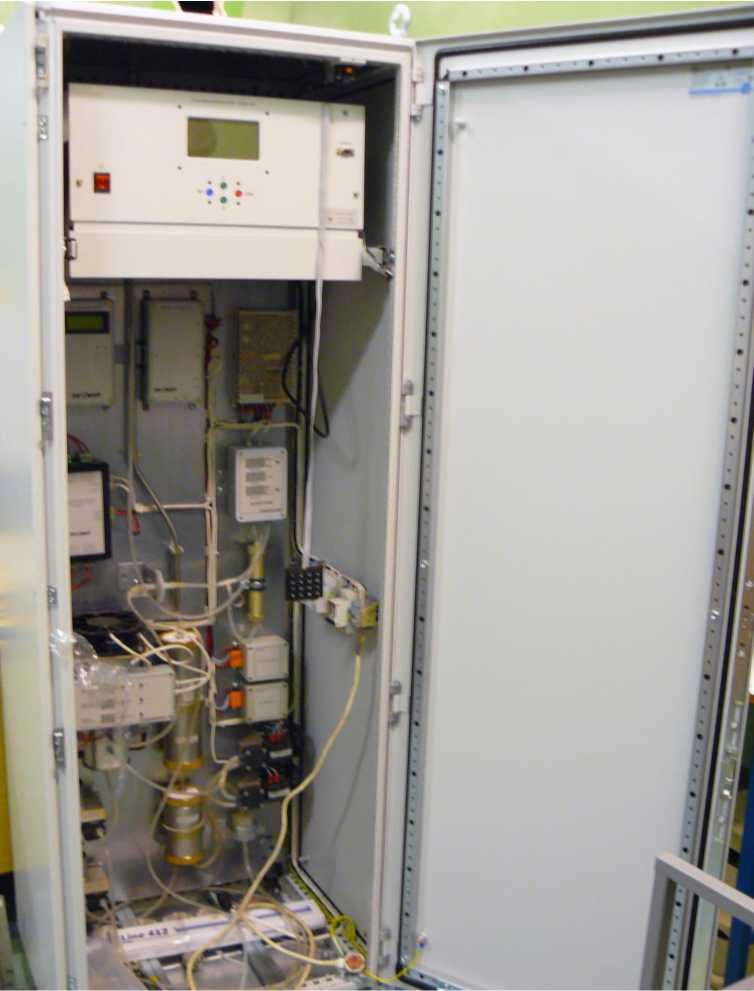

Рисунок 2 - Общий вид газоанализатора ПЭМ-2М исполнения ПГРА 010.00.000-02

Газоанализатор ПЭМ-2МF*' ТУ 26.51.53.110-002-50570197-2025 *

ER[

Питание: ~ 220 В; 50Гц; 2,0 кВт.

IP54.

Зав. Ж

.202 г.

Место нанесения заводского номера

Рисунок 3 - Общий вид планки фирменной

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерений массовой концентрации оксида углерода (CO), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), метана (CH4), объемной доли кислорода (O2), диоксида углерода (СО2) в дымовых газах топливосжигающих установок.

Встроенное ПО обеспечивает следующие основные функции:

- обработку измерительной информации от первичных измерительных преобразователей (электрохимических и оптических сенсоров);

- отображение результатов измерений на дисплее;

- формирование выходного цифрового сигнала;

- диагностику аппаратной части газоанализатора;

- проведение градуировки газоанализаторов.

ПО газоанализаторов реализует следующие расчетные алгоритмы:

1) вычисление значений массовой концентрации и объемной доли определяемых компонентов по данным от первичного измерительного преобразователя;

2) вычисление значений выходного цифрового сигнала;

3) непрерывную самодиагностику аппаратной части газоанализатора.

Номер версии ПО нанесен на микросхеме ППЗУ.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного ПО по Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Основные метрологические характеристики газоанализаторов

Таблица 3 - Метрологические характеристики газоанализаторов

Таблица 4 - Основные технические характеристики газоанализаторов

Таблица 5 - Условия эксплуатации

Таблица 6 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта и на планку фирменную, расположенную на передней панели корпуса блока анализатора (исполнение ПГРА 010.00.000-01) и на дверце шкафа (исполнение ПГРА 010.00.000-02), типографским методом (рисунок 3).

Комплектность

аблица 7 - Комплектность газоанализаторов

Сведения о методах измерений

приведены в главе 2 «Описание изделия» (раздел 2.2 «Основные функции и алгоритмы») документа ПГРА 010.00.000 РЭ «Газоанализатор ПЭМ-2М. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315

Постановление Правительства Российской Федерации от 02.06.2026 № 683 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.3)

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ТУ 26.51.53.110-002-50570197-2025 Газоанализаторы ПЭМ-2М. Технические условия (Взамен ТУ 4215-002-50570197-2010)
