Источники питания постоянного тока SPS-1230, SPS-1820, SPS-3610, SPS-606
| Номер в ГРСИ РФ: | 20189-07 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "Good Will Instrument Co., Ltd.", Тайвань |
Для питания различных устройств стабилизированным постоянным напряжением или током с широкими пределами регулировки и могут использоваться в лабораторных и промышленных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 20189-07 |
| Действует | по 07.08.2027 |
| Наименование | Источники питания постоянного тока |
| Модель | SPS-1230, SPS-1820, SPS-3610, SPS-606 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 206618fb-7a41-35ad-9ba5-fd9bca14f0ed |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 35.15 |
| Год регистрации | 2007 |
| Страна-производитель | Тайвань |
| Примечание | 12.10.2012 продлен срок свидетельстваВзамен № 20189-00 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Сергиево-Посадского ЦСМ |
| Адрес центра | 143300, г.Сергиев Посад, пр-т Красной Армии, 212, корп.4 |
| Руководитель центра | Павлюк Евгений Артемьевич |
| Телефон | (8*254) 4-20-42 |
| Факс | 4-32-41 |
| Информация о сертификате | |
| Срок действия сертификата | 12.10.2017 |
| Номер сертификата | 26584 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 828 п. 22 от 12.10.201201 от 18.01.07 п.172 |
Производитель / Заявитель
Фирма "Good Will Instrument Co., Ltd.", Тайвань.
Тайвань
No.95-11, Pao-Chung Road, Hsien-Tien Sity, Taipei Hsien, Taiwan, тел. 886-2-2917-9188, факс 886-2-2917-9189, www.goodwill.com.tw, No.7-1, JHONGSING ROAD., TUCHENG CITY, TAIPEI COUNTY, 23678; TEL: +886-2-2268-0389 FAX: +886-2-2268-0639, E-mail: marketing@g
Поверка
| Методика поверки / информация о поверке | раздел 8 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
46521
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 45538 (98%) |
| Неуспешных поверок (СИ непригодно) | 983 (2 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
20189-07: Описание типа
2017-20189-07.pdf
|
Скачать | 99.4 КБ | |
|
20189-07: Методика поверки
2024-mp20189-07.pdf
|
Скачать | 803.2 КБ |
Описание типа
Назначение
Источники питания постоянного тока SPS-1230, SPS-1820, SPS-3610, SPS-606 (далее -источники питания) предназначены для питания различных устройств стабилизированным постоянным напряжением или током с широкими пределами регулировки и могут использоваться в лабораторных и промышленных условиях.
Описание
Принцип действия импульсных источников питания основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым широтно-импульсным регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем. Выпрямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами настройки выходных тока и напряжения от 0 до максимального значения. Полученный разностный сигнал управляет цепью обратной связи стабилизатора. Источники питания могут быть оснащены схемой защиты нагрузки от перенапряжения и схемой дистанционного включения/выключения выходного напряжения.
Источники питания выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены регуляторы грубой и точной настройки выходных напряжения и тока, цифровые светодиодные индикаторы встроенных вольтметра и амперметра, индикаторы режима стабилизации - тока и напряжения, кнопка ограничения выходного тока, кнопка включения, выходные гнезда и гнездо заземления. На задней панели находятся выходные клеммы для подключения нагрузки, если 1нагр>3 А, клеммы подключения проводов обратной связи к удаленной нагрузке для обеспечения минимального уровня пульсаций и нестабильности выходных параметров. Там же расположены вентилятор системы охлаждения, вывод дистанционного включения/выключения выходного напряжения и регулировочный резистор схемы защиты нагрузки от перенапряжения, держатель предохранителя с переключателем сетевого напряжения питания и разъем для подключения сетевого шнура питания.
Общий вид источников питания представлен на рисунке 1.

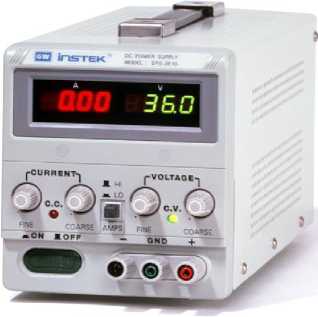

Рисунок 1. Общий вид источников питания.
Технические характеристики
|
SPS-1230 |
SPS-1820 |
SPS-3610 |
SPS-606 | |
|
Выходное напряжение |
0.12 В |
0.18 В |
0.36 В |
0.60 В |
|
Выходной ток |
0.30 А |
0.20 А |
0.10 А |
0.6 А |
|
SPS-1230 |
SPS-1820 |
SPS-3610 |
SPS-606 | |
|
Нестабильность выходного напряжения | ||||
|
при изменении тока нагрузки |
±(0,003 хиУст+5) мВ | |||
|
при изменении напряжения питания на ±10 % от номинального значения |
±5 мВ | |||
|
Пульсации выходного напряжения |
< 5 мВ средн. кв. < 100 мВ ампл. | |||
|
Нестабильность выходного тока | ||||
|
при изменении напряжения на нагрузке |
±(0,002х1уст+3) мА | |||
|
при изменении напряжения питания на ±10 % от номинального значения |
±3 мА | |||
|
Пульсации выходного тока |
< 30 мА средн. кв. |
< 10 мА средн. кв. |
< 5 мА средн. кв. |
< 3 мА средн. кв. |
|
Вольтметр | ||||
|
диапазон измерений |
(0.12) В |
(0.18) В |
(0.36) В |
(0.60) В |
|
основная абсолютная погрешность |
±(0,005 хиуст+0,02) В |
±(0,005 хиуст+0,2) В | ||
|
дополнительная абсолютная погрешность от температуры в диапазоне 18>t>28 °С на 1 °С |
±(0,0001 хиуст) В | |||
|
дискретность |
0,01 В |
0,1 В | ||
|
Амперметр | ||||
|
диапазон измерений |
(0.30) А |
(0.20) А |
(0.10) А |
(0.6) А |
|
основная абсолютная погрешность |
±(0,005 х1уст+0,2) А |
±(0,005х1уст+0,02) А | ||
|
дополнительная абсолютная погрешность от температуры в диапазоне 18>t>28 °С на 1 °С |
±(0,0005 х1уст) А | |||
|
дискретность |
0,1 А |
0,01 А | ||
|
Питание |
~115/230 В ± |
15 %, 50 Гц | ||
|
Потребляемая мощность |
< 900 ВА | |||
|
Условия эксплуатации | ||||
|
температура влажность |
от 0 до 40 °С, не более 80 % | |||
|
Условия хранения | ||||
|
температура влажность |
от минус 10 до 70 °С, не более 70 % | |||
|
Габаритные размеры, мм |
130х165х340 | |||
|
Масса, кг, не более |
3,5 | |||
Примечание: UycT и 1уст - значения выходных токов и напряжений по встроенным цифровым индикаторам.
Знак утверждения типа
Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации.
Комплектность
|
№ п/п |
Наименование |
Количество |
|
1 |
Источник питания (модификация по заказу) |
1 |
|
2 |
Кабель питания |
1 |
|
3 |
Соединительные провода |
2 |
|
4 |
Руководство по эксплуатации |
1 |
|
5 |
Упаковочная коробка |
1 |
Поверка
осуществляется в соответствии с разделом 8 руководства по эксплуатации «Импульсные источники питания постоянного тока SPS-1230, SPS-1820, SPS-3610, SPS-606 фирмы Good Will Instruments Co., Ltd, Тайвань», согласованной ГЦИ СИ Новгородского ЦСМ 19 июля 2000 г.
Основные средства поверки:
- вольтметр универсальный цифровой типа В7-34А на напряжение (1х10-6.1000) В, класс точности 0,03;
- вольтметр дифференциальный В2-34 диапазон измерения приращения напряжения (0.2) В, погрешность до 6 %;
- микровольтметр В3-57 (0,3.10) мВ погрешность до 4 %;
- меры сопротивления Р310 0,001 Ом (Imax=32 A) и 0,01 Ом (Imax=10 A) класс точности 0,01.
Сведения о методах измерений
Методики (методы) измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 13540-74 Блоки питания стабилизированные низковольтные типа 591 для электронной аппаратуры. Общие технические условия.
2. Техническая документация фирмы - изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Источники питания
