Пирометры портативные ПП-1

Назначение

Пирометры портативные ПП-1 (далее - пирометры), предназначены для бесконтактного измерения температуры нагретых объектов с диапазоном излучательной способности от 0,1 до 1,0.

Описание

Принцип действия пирометров основан на измерении энергетической яркости инфракрасного излучения от исследуемого объекта в диапазоне (8.. .14) мкм, прошедшего через оптическую систему пирометров и направленного на приемник излучения, где происходит его поглощение. Далее сигнал преобразуется внутренней микропроцессорной системой в цифровую форму с отображением текущего значения температуры на жидкокристаллическом дисплее.

Конструктивно пирометры выполнены в виде компактного блока с расположенными в нем жидкокристаллическим индикатором и электронными узлами. Батарейный отсек расположен в боковой стенке прибора.

Пирометры являются однофункциональными, одноканальными, ремонтируемыми в условиях предприятия-изготовителя изделиями.

Внешний вид пирометра представлен на рисунке 1. Места размещения знака утверждения типа и пломб для защиты от несанкционированного доступа указаны на рисунке 2.

Рисунок 1 - Внешний вид пирометра ПП-1

1                                     1

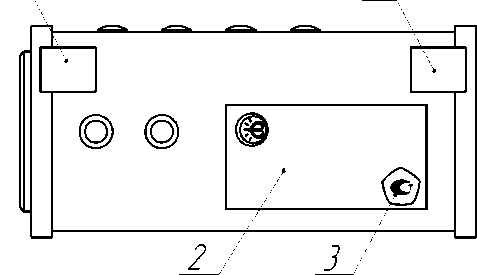

Рисунок 2 - Места размещения маркировки, пломбы для защиты от несанкционированного доступа и нанесения знака утверждения типа

п.1 Место установки пломбы для защиты от несанкционированного доступа; п.2 Маркировка с указанием серийного номера и даты изготовления пирометра; п.3 Место нанесения знака утверждения типа

Программное обеспечение

Программное обеспечение пирометра портативного ПП-1 включает встроенное программное обеспечение микроконтроллера и СПО «PiroVisual», выполняемое на внешней ЭВМ.

Встроенное программное обеспечение расположено в памяти программ микроконтроллера, имеющей программно-аппаратную блокировку считывания и модификации содержимого. Встроенное программное обеспечение имеет уровень защиты «А» по МИ 3286-2010.

СПО «PiroVisual» разделено на метрологически значимую и метрологически незначимую части в соответствии с ГОСТ Р 8.654- 2009.

В функции метрологически значимой части СПО входит поиск и идентификация подключенных к последовательным интерфейсам ПК пирометров, изменение настроек пирометров, отображение результатов измерений температуры, полученных от пирометров, на графиках и в таблицах, сохранение накопленных данных в виде текстовых файлов.

Уровень защиты метрологически значимой части СПО от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010. Защита метрологически значимых данных, содержащихся в энергонезависимых запоминающих устройствах пирометров осуществляется путём блокировки доступа к данным при помощи пароля. Защита метрологически значимых данных, содержащихся в сохраненных файлах с результатами измерений, осуществляется путем автоматической проверки защищённой от просмотра контрольной суммы сформированного файла данных при его повторном открытии при помощи СПО.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1

Технические характеристики

Диапазоны измеряемых температур и пределы допускаемых значений основной абсолютной и приведенной погрешности приведены в таблице 2. Основные характеристики пирометров приведены в таблице 3.

Таблица 2

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С от нормальной до любой в пределах от 5 до 50 °С не должны превышать половины пределов основной погрешности.

Таблица 3

Знак утверждения типа

наносится в центр титульного листа эксплуатационной документации типографским способом и на прибор в виде наклейки. Место нанесения наклейки указано на рисунке 2.

Комплектность

Комплектность соответствует указанной в таблице 4.

Таблица 4

Поверка

осуществляется по документу ДДШ 2.820.008 РЭ, раздел 3 «Методика поверки» руководства по эксплуатации, согласованному с ГЦИ СИ «РОСТЕСТ-МОСКВА» в 2002 г.

Основные средства поверки:

1 Набор моделей АЧТ типов М300, М340, М 390 1-го разряда.

2 Диафрагма диаметром 37+0,2 мм.

3 Линейка измерительная металлическая ГОСТ 427-75 (0.. .1000) мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 28243-96 Пирометры. Общие технические требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
