Анализаторы фотометрические счетные механических примесей ГРАН-152
| Номер в ГРСИ РФ: | 22979-02 |
|---|---|
| Категория: | Фотометры |
| Производитель / заявитель: | ООО "НПП "Техноприбор", г.Москва |
Анализаторы фотометрические счетные механических примесей ГРАН-152 (далее анализаторы) предназначены для измерений в жидкостях числа взвешенных частиц различных размеров, их классификации по размерным группам и определения класса чистоты в соответствии с нормами ГОСТ 17216 «Промышленная чистота. Классы чистоты жидкостей».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22979-02 |
| Действует | по 09.10.2027 |
| Наименование | Анализаторы фотометрические счетные механических примесей |
| Модель | ГРАН-152 |
| Модификации |
ГРАН-152 ГРАН-152.1 ГРАН-152.2 |
| Приказы |
№1217 от
22.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 55ff6e98-62d9-6b25-f168-7e7837af9f13 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Источник информации | CD 2002г |
| Технические условия на выпуск | ТУ 4215-131-42732639-02 (ДСКШ.414216.131 ТУ) |
| Класс СИ | 31.01 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 01.12.2012 |
| Номер сертификата | 29699 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 12д2 от 15.11.07 п.88 |
Производитель / Заявитель
ООО «НПП «Техноприбор», РОССИЯ, 109145, г. Москва, вн.тер.г. муниципальный округ Выхино-Жулебино, б-р Жулебинский, д. 5, кв. 259
Россия
111538, ул.Косинская, 7, тел.(495) 374-51-95, 374-51-94, факс 374-51-95, 374-58-45 http:// www.tehnopribor.ru, E-mail: info@tehnopribor.ru
Поверка
| Методика поверки / информация о поверке |
ДСКШ.414216.131РЭ Анализатор фотометрический счетный механических примесей «ГРАН-152». РЭ. Раздел 4. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5042
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4913 (97%) |
| Неуспешных поверок (СИ непригодно) | 129 (3 %) |
| Актуальность информации | 09.07.2026 |
Поверители
Скачать
|
22979-02: Описание типа
2017-22979-02.pdf
|
Скачать | 158.7 КБ | |
|
22979-02: Методика поверки
2022-mp22979-02.pdf
Файл устарел
|
Скачать | 78.3 КБ | |
|
22979-02: Описание типа
2017-22979-02-1.pdf
Файл устарел
|
Скачать | 158.7 КБ | |
|
22979-02: Описание типа
2026-22979-02.pdf
Файл устарел
|
Скачать | 163.7 КБ | |
|
22979-02: Методика поверки
2022-mp22979-02-1.pdf
Файл устарел
|
Скачать | 78.3 КБ | |
|
22979-02: Описание типа
2026-22979-02-1.pdf
|
Скачать | 163.7 КБ | |
|
22979-02: Методика поверки
ДСКШ.414216.131РЭ
2026-mp22979-02.pdf
|
Скачать | 601.5 КБ |
Описание типа
Назначение
Анализаторы фотометрические счетные механических примесей ГРАН-152 (далее анализаторы) предназначены для измерений в жидкостях числа взвешенных частиц различных размеров, их классификации по размерным группам и определения класса чистоты в соответствии с нормами ГОСТ 17216 «Промышленная чистота. Классы чистоты жидкостей».
Описание
Принцип действия анализаторов основан на фотометрическом методе измерения поглощенной части светового потока, обусловленной пересечением частицей поперечного сечения потока. Измерения проводятся дифференцировано при каждом пересечении частиц.
В результате на выходе первичного преобразователя формируется измерительный сигнал, представляющий последовательность электрических импульсов с амплитудами, пропорциональными поперечным сечениям частиц, а количество импульсов соответствует количеству частиц в жидкости. Электрические импульсы поступают на входы пяти амплитудных компараторов, посредством которых классифицируются на пять размерных групп.
Далее программа обработки анализатора в зависимости от количества зарегистрированных частиц определяет класс чистоты анализируемой жидкости.
Анализаторы фотометрические счетные механических примесей ГРАН-152 состоят из первичного фотометрического счетного преобразователя, микропроцессорного блока управления, насос-дозатора и автоматической системы калибровки выполненных в едином корпусе.
Анализаторы фотометрические счетные механических примесей ГРАН-152 выпускаются в следующих модификациях ГРАН-152, ГРАН-152.1, ГРАН-152.2 которые отличаются химической стойкостью гидравлических коммуникаций, возможностью определения распределения частиц по «весу».
ГРАН-152-ДСКШ.414216.131 - базовая модель анализатора фотометрического счетного механических примесей для анализа турбинных и изоляционных масел, воды и других жидкостей, химически нейтральных по отношению к силиконовым трубкам;
ГРАН-152.1-ДСКШ.414216.131-01 - специализированная модель для анализа агрессивных жидкостей (АВИА ГСМ и др.), с возможностью регистрации частиц в шести размерных группах: (от 5 до Юмкм), (от 10 до 25мкм), (от 25 до 50мкм), (от 50 до ЮОмкм), (от 100 и более мкм);
ГРАН-152.2 ДСКШ.414216.131-02 - модель анализатора фотометрического счетного механических примесей с дополнительной возможностью определения распределения частиц по «весу».
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид анализаторов фотометрических счетных механических примесей ГРАН-152 с обозначением места нанесения маркировки

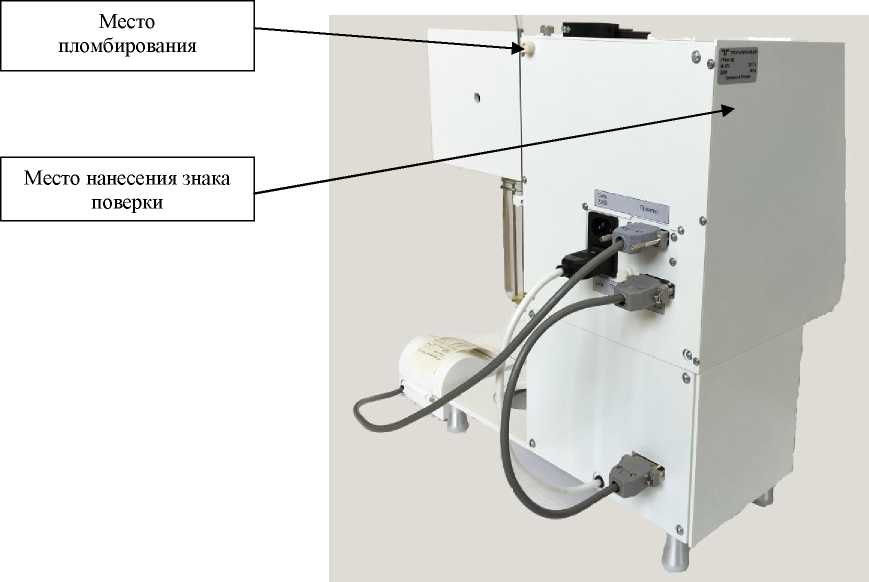

Рисунок 2 - Схема пломбировки от несанкционированного доступа с обозначением места нанесения знака поверки
Программное обеспечение
Анализаторы функционируют под управлением оператора. Встроенное ПО является метрологически значимым и находится в ПЗУ микропроцессора, размещенном внутри корпуса прибора, и не доступно для внешней модификации.
С помощью данного ПО выполняются такие функции, как автоматизированная калибровка прибора; подстройка чувствительности; оценка погрешности подсчета частиц; контроль работы прибора в процессе эксплуатации; индикация результата измерений путем вывода информации на принтер и на экран анализатора
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение записано в ПЗУ прибора. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Установка обновленных версий ПО допускается только представителями предприятия-изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Stargran 10.11.05 t200 |
|
Номер версии (идентификационный номер) ПО |
3.002 и выше |
|
Цифровой идентификатор ПО |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Пределы допускаемого значения относительной погрешности подсчета количества частиц с размерами 5, 10, 25, 50, 100 мкм, %, не более |
±3 | |
|
Пороги компараторов размерных групп частиц, мВ: 1 канал (от 5 до 10 мкм) 2 канал (от 10 до 25 мкм) 3 канал (от 25 до 50 мкм) 4 канал (от 50 до 100 мкм) 5 канал (от 100 и более мкм) |
Нижний порог |
Верхний порог |
|
80±20% 320±20% 1900±20% 4850±2% 10000±2% |
320±20% 1900±20% 4850±2% 10000±2% | |
|
Пределы допускаемого значения абсолютной погрешности дозирования проб с объемом: 10, 25, 50, 100 см3, см3, не более |
±2 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемых классов чистоты |
от 4 до 17 |
|
Электропитание от сети переменного тока: напряжение, В частота, Гц |
от 187 до 242 50±1 |
|
Потребляемая мощность, при напряжении 220 В, 50 Гц, В А, не более |
100 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - длина |
500 |
|
- ширина |
350 |
|
- высота |
500 |
|
Масса, кг, не более |
26 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от 10 до 35 |
|
- относительная влажность воздуха при 25 °C, % (и при более низких температурах без конденсации влаги), % |
от 45 до 75 |
|
- атмосферное давление кПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 795) |
|
Средняя наработка на отказ, час, не менее |
25000 |
Знак утверждения типа
наносится на переднюю панель анализатора фотохимическим методом и на титульный лист Руководства по эксплуатации штемпелеванием.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение документа |
Количество |
|
Анализатор фотометрический счетный мехпримесей1 | ||
|
ГРАН-152 |
ДСКШ.414216.131 |
1 компл. |
|
ГРАН-152.1 |
ДСКШ.414216.131-01 |
1 компл. |
|
ГРАН-152.2 |
ДСКШ.414216.131-02 |
1 компл. |
|
Цифропечатающее устройство |
ДСКШ.414216.131.15.00.000 |
1 компл.1 |
|
Комплект запасных частей и принадлежностей: -ЗИП ГР АН-152 -ЗИП ГР АН-152.1 -ЗИП ГРАН-152.2 |
ДСКШ.414216.131.20.00.000 ДСКШ.414216.131-01.20.00.000 ДСКШ.414216.131-02.20.00.000 |
1 компл. 1 компл. 1 компл. |
|
Техническая документация: - руководство по эксплуатации (РЭ), включающее методику поверки (раздел 4) - паспорт (ПС) |
ДСКШ.414216.131РЭ ДСКШ.414216.131ПС |
1 шт. 1 шт. |
|
Модификацию анализатора и необходимость поставки цифропечатающего устройства оформляют при согласовании заказа | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 4215-131-42732639-02 (ДСКШ.414216.131ТУ) «Анализатор фотометрический счетный механических примесей ГРАН-152»
ГОСТ 17216-71 «Промышленная чистота. Классы чистоты жидкостей»
