Спектрометры последовательные рентгенофлуоресцентные S4 PIONEER
| Номер в ГРСИ РФ: | 24485-03 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Bruker Optik GmbH", Германия |
|
24485-03: Описание типа
2013-24485-03.pdf
|
Скачать | 96.7 КБ |
Для проведения последовательного многоэлементного неразрушающего анализа твердых, жидких и порошковых проб. Применяются в научно-исследовательских лабораториях, в системе высшего образования и в различных отраслях промышленности (металлургия, электроника, химия, фармацевтика, энергетика, геология и т.д.), а также в экологии и криминалистике.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24485-03 |
| Действует | по 09.12.2018 |
| Наименование | Спектрометры последовательные рентгенофлуоресцентные |
| Модель | S4 PIONEER |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2952da01-8211-1de8-d823-7b00c07fb363 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2008 |
| Страна-производитель | Германия |
| Примечание | 09.12.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ОАО ФНТЦ "Инверсия" |
| Адрес центра | 107031, г.Москва, ул.Рождественка, 27 |
| Руководитель центра | Пункевич Борис Семенович |
| Телефон | () |
| Факс | 208-49-62 |
| Информация о сертификате | |
| Срок действия сертификата | 09.12.2018 |
| Номер сертификата | 13728 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1441 п. 13 от 09.12.201309д от 24.07.08 п.17002 от 05.03.03 п.71 |
Производитель / Заявитель
Фирма "Bruker AXS GmbH", ГЕРМАНИЯ
Германия
Ostliche Rheinbruckerstr.50 D-76187 Karlsruhe Germany, тел.+49 721 595 2888, факс +49 721 595 4587
Поверка
| Методика поверки / информация о поверке | МП 24485-03 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 85 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
24485-03: Описание типа
2013-24485-03.pdf
|
Скачать | 96.7 КБ |
Описание типа
Назначение
Спектрометры последовательные рентгенофлуоресцентные S4 PIONEER (далее по тексту - спектрометры) предназначены для проведения последовательного многоэлементного неразрушающего анализа твердых, жидких и порошковых проб.
Описание
Спектрометры представляют собой приборы качественного и количественного определения элементного состава образцов различного типа в широком диапазоне концентраций.
Измерительный блок спектрометров состоит из следующих основных блоков:
- накопитель проб;
- рентгеновский генератор;
- рентгеновская трубка;
- прободержатели;
- фильтры первичного пучка;
- коллиматоры;
- кристаллы-анализаторы;
- отпаянный пропорциональный счетчик;
- проточный пропорциональный счетчик;
- счинтилляционный счетчик.
Принцип работы спектрометров основан на регистрации флуоресцентного излучения, испускаемого атомами, входящими в состав анализируемой пробы, при облучении последней рентгеновским излучением рентгеновской трубки.
Выделение флуоресцентной линии осуществляется кристаллами-анализаторами.
Регистрация анализируемого рентгеновского излучения проводится двумя типами детекторов, в зависимости от энергии излучения:
- пропорциональный счетчик для низкоэнергетической области;
- сцинтилляционный счетчик для высокоэнергетического излучения.
Накопитель проб представляет из себя полностью интегрированный магазин с модульным автоматическим последовательным вводом от одной до двухсот проб в измерительную камеру.
Спектрометры могут производить анализ более 80 элементов (от бериллия до урана) в самых различных материалах.
Интегрированный в программу SPECTRAplus банк данных позволяет идентифицировать и рассчитывать результаты измерений, в том числе концентрацию измеряемого элемента, сортировать, вводить и выводить накопленную информацию, представлять ее в виде таблиц, графиков, спектров, текстовых файлов и т.д.
При работе спектрометров обеспечиваются безопасные условия труда оператора. При максимальных значениях напряжения и тока рентгеновской трубки мощность дозы рассеянного рентгеновского излучения на расстоянии 10 см от стенки защитного экрана не превышает 1 мкЗв/ч.
Передний и задний виды спектрометра представлен на рисунках 1 и 2.

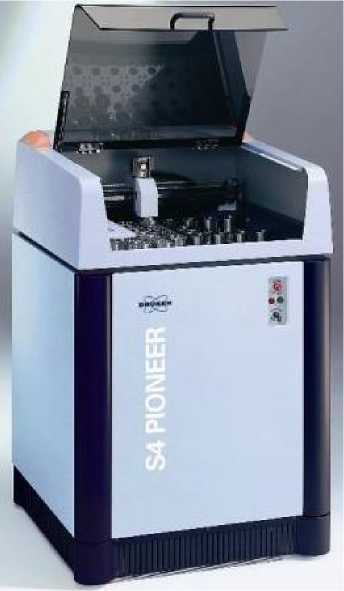

Рисунок 1-Передний план спектрометра последовательного рентгенофлуоресцентного S4 PIONEER
* **
Рисунок 2- Задний план спектрометра последовательного рентгенофлуоресцентного S4 PIONEER, *-место маркировки, **- место пломбирования
Программное обеспечение
В спектрометрах используется программное обеспечение (ПО) «Spectra». ПО является автономным и устанавливается на внешний компьютер.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Идентификационное наименование Программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатор программного обеспечения |
|
SPECTRAplus |
SPECTRAplus Launcher |
2.0.28 и выше |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
|
Наименование характеристик |
Значение |
|
Типы анализируемых проб |
Жидкие, порошковые, твердые |
|
Диапазон определяемых элементов |
От бериллия до урана |
|
Диапазон измеряемых концентраций |
От десятых долей - единиц ppm, в зависимости от анализируемого элемента, до 100% |
|
Предел допускаемой относительной погрешности определения концентраций, % в диапазоне концентраций: 1 - 100% 0,01 - 1% 0,0001 - 0,01% |
0,05 2 5 |
|
Стабильность высоковольтного источника питания (при дипит=±10%) |
±0,0001 |
|
Максимальное значение напряжения рентгеновской трубки, кВ |
60 |
|
Максимальное значение тока рентгеновской трубки, мА |
150 |
|
Максимальная мощность рентгеновской трубки, кВт |
4 |
|
Скорость изменения температуры окружающей среды, °С/ч |
<2 |
|
Максимально допустимая амплитуда вибрации, мм |
0,015 10 - 55 |
|
Потребляемая мощность, ВА |
8000 |
|
Средний срок службы, не более, лет |
8 |
|
Габаритные размеры, мм, не более |
1310х840х990 |
|
Масса, кг, не более |
430 |
|
Условия эксплуатации: - температура окружающей среды, оС |
17-29 |
|
- относительная влажность, % |
20-80 |
|
- диапазон атмосферного давления, кПа |
84-106,7 |
Знак утверждения типа
наносят на титульный лист технической документации фирмы.
Комплектность
Спектрометры комплектуются в соответствии с таблицей 3.
Таблица 3
|
Наименование |
Количество, шт. |
|
Основной комплект поставки: | |
|
Спектрометр последовательный рентгенофлуоресцентный S4 PIONEER |
1 |
|
- накопитель проб; - рентгеновский генератор; - рентгеновская трубка; - прободержатели; - фильтры первичного пучка; - коллиматоры; - кристаллы-анализаторы; - отпаянный пропорциональный счетчик; - проточный пропорциональный счетчик; - счинтилляционный счетчик; - вакуум-насос; - водяной нанос; - соединительные кабели. |
1 |
|
Блок управления и обработки: - компьютер; - монитор; - принтер. |
1 |
|
Пакет программного обеспечения SPECTRAplus |
1 |
|
Комплект стандартных (тестовых) образцов SQ1, SQ2, SQ3, STG2, Al, Cu, графит |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Дополнительный комплект поставки: | |
|
Дополнительное оборудование для пробоподготовки | |
|
Принадлежности для системы проточного пропорционального счетчика | |
|
Принадлежности для анализа жидких проб | |
|
Блок внешнего водяного охлаждения | |
|
Стабилизатор-блок бесперебойного питания | |
|
Принадлежности для автоматической транспортировки проб |
Поверка
осуществляется по документу МП 24485-03 «Спектрометры последовательные
рентгенофлуоресцентные S4 PIONEER» фирмы «Bruker AXS GmbH», Германия Методика поверки», утвержденному ГЦИ СИ НИЦПВ 26.02.2003 г.
Основные средства поверки:
стандартные образцы водных растворов ионов металлов: ГСО 8094-94 (калий), ГСО 8067-94 (кальций), ГСО 8058-94 (марганец), ГСО 7174-95 (стронций).
Сведения о методах измерений
Сведения о методиках измерений приведены в руководстве по эксплуатации «Спектрометры последовательные рентгенофлуоресцентные S4 PIONEER», п. 2-9
Нормативные документы
Техническая документация фирмы «Bruker Nano GmbH», Германия.
Рекомендации к применению
- вне сферы государственного регулирования обеспечения единства измерений.
