Генераторы телевизионных измерительных сигналов малогабаритные Г-231М

Назначение

Генераторы телевизионных измерительных сигналов Г-231М (далее - генераторы), предназначены для формирования измерительных периодических сигналов и измерительных сигналов испытательных строк и использования в составе аппаратуры автоматического измерения основных показателей качества телевизионных трактов, линий связи, радиопередающих телевизионных станций, трактов аппаратно-студийных комплексов, радиорелейных линий связи.

Описание

В генераторах реализован цифровой метод формирования сигналов. Режимы работы генераторов реализуются посредством инициализации соответствующей программы. Формирователь сигналов обеспечивает на своем выходе измерительные сигналы и сигналы испытательных строк, анализирует состояние клавиатуры генератора и формирует сигналы, соответствующие выбранному режиму работы, определяющие работу устройства отображения, расположенного в блоке управления. Для работы блока управления с устройства формирователя поступают сигналы по шине данных и по адресной шине. Блок управления передает информацию о текущем режиме работы генератора. Для возможности подключения дополнительных устройств (ВКУ, осциллографа и т.д.) кроме основного разъема «Видео I» предусмотрен дополнительный разъем «Видео II». Питание входящих устройств осуществляется от формирователя напряжений, представляющего собой вторичный источник питания.

Генератор выполнен в виде моноблока, в котором размещены узлы генератора. Органы управления, устройства индикации и отображения режимов работы размещены на лицевой панели генераторов. На задней стороне генераторов расположены выходные разъемы, разъем для соединения с последовательным портом ПК, разъем подключения напряжения сети.

Генераторы выпускаются в следующих модификациях, отличающихся набором функций и формируемых сигналов, параметрами видеосигналов, набором испытательных ТВ таблиц: Г-231М, Г-231МВС, Г-231МТТ, Г-231МПС.

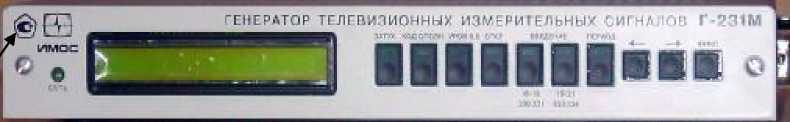

Внешний вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1.

Место нанесения знака утверждения типа

Рисунок 1 - Внешний вид генераторов и место нанесения знака утверждения типа

Конструкция генераторов обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование, маркирование или нанесение наклеек производится на задней панели генераторов.

Схема пломбировки генераторов от несанкционированного доступа представлена на рисунке 2.

Место пломбировки

Рисунок 2 - Схема пломбировки генераторов от несанкционированного доступа.

Программное обеспечение

Программное обеспечение (ПО) «Отображение сигналов Г-231М» , VIZG231M, версия 01 не содержит метрологически значимой части, не влияет на метрологические характеристики генератора и используется для визуализации информации.

Таблица 1 - Идентификационные данные ПО ______________________________________

Доступ к установленному энергонезависимому ПО со стороны внешних органов отсутствует. Специальных средств защиты ПО не требуется.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Генераторы Г-231М, Г-231МВС, Г-231МТТ обеспечивают формирование полного видеосигнала, содержащего в активной части кадра периодические сигналы по ГОСТ 18471, приведенные в таблице 2.

Таблица 2

Генераторы Г-231МВС и Г-231МТТ дополнительно к сигналам, приведенным в таблице 2, формируют следующие видеосигналы: Centre Cross (Крест); Chess field (шахматное поле 18х24); Cross hatch (Сетчатое поле18х24); Dot field (точечное поле 18х24); цветные полосы в стандарте SEKAM, 100/0/75/0 или 100/0/100/0; красное, зеленое, голубое, белое поля, яркость 75 % или 100 %.

Генератор Г-231МТТ формирует сигналы тест - страниц телетекста в соответствии с ГОСТ Р50861-96 в 329 и 332 строках при формировании сигналов цветных полос SECAM по ГОСТ 19871 и цветных полей.

Генератор Г-230МПС также формирует следующие сигналы:

- сигнал D4 в интервале каждой четвертой строки; три строки - «белые», «черные» или «серые». Возможно менять уровень синхросигнала (S), полного сигнала (L);

- сигнал D4 с наложенным на него элементом D3 (1,2МГц) или Е1 (4,43МГц) в интервале каждой четвертой строки, три строки - «белые» (w) или «черные» (b). Возможно менять уровень сигнала;

- сигнал «белого» или «черного» поля, сигналы A/ 250 kHz/ B1,F,B3/ G2/ C1 C3 B5/ E1;

- цветные полосы в стандарте SECAM, 100/0/75/0;

- сигнал с испытательными строками I-IV (сигнал III модифицирован) и «черной» строкой в активной части кадра;

- сигналы с уровнем «белого» 700 мВ, уровнями 1-ой, 2-ой, 3-ей, 4-ой ступеней.

Генераторы обеспечивают формирование в зоне кадрового гасящего импульса (строки 16-18, 330, 331 или 19-21, 333, 334) сигналов испытательных строк (I-IV) и сигнала опознавания источника (V) по ГОСТ 18471.

Частота строк формируемых сигналов.............................................(15625,000 ± 0,016) Гц.

Расхождение во времени сигналов яркости и цветности для элементов F и F1, не более ± 10 нс. Относительное отклонение размаха импульса опорного белого (элемент В4) от номинального значения 700 мВ, не более........................................................± 1 %.

Относительное отклонение размаха импульса синхронизации относительно номинального значения 300 мВ, не более...............................................................................± 2 %.

Нелинейность пятиступенчатого яркостного сигнала элемента D1, не более..................1 %.

Дифференциальная фаза для элемента D2, не более....................................................1 °.

Нелинейность сигнала цветности для элемента G2, не более.......................................2 %.

Отношение размаха импульса опорного белого (элемент В2) к среднеквадратическому значению флуктуационной помехи, не менее.......................................................60 дБ.

Отношение размаха импульса опорного белого (элемент В2) к среднеквадратическому значению взвешенной флуктуационной помехи, не менее.........................................70 дБ.

Отношение размаха импульса опорного белого (элемент В2) к размаху фоновой помехи, не менее.......................................................................................................56 дБ.

Неравномерность АЧХ для элемента С2, не более....................................................± 2 %.

Относительное отклонение импульса 2Т (элемент В1) от размаха импульса опорного белого (элемент В2), не более........................................................................................1 %.

К-фактор 2Т (элемент В1), не более.....................................................................2 %.

Влияние формируемого сигнала цветности на сигнал яркости, не более....................± 0,5 %.

Генераторы обеспечивают:

- для модификаций Г-231М, Г-231МВС, Г-231МТТ ослабление выходных сигналов 1-18, приведенных в таблице 2, со значениями - минус 2, 0, от 1 до 8, 10 и 12 дБ;

- для модификации Г-231 МПС - уровень синхросигнала при формировании сигналов 1, 3, 5 со следующими значениями 150, 300 и 450 мВ;

- уровень видеосигнала при формировании сигналов 2, 4, 6 со значениями 0,5; 1,0 и 1,5 В;

- уровень видеосигнала при формировании сигналов 9, 10 со значениями 1,0 и 1,5 В;

- уровень синхросигнала при формировании сигналов 20, 21, 22, 23 со следующими значениями 150, 200, 250, 300, 306, 312, 318, 325, 330, 336, 342, 348, 354, 360, 400 и 450 мВ.

Генераторы обеспечивают уменьшение номинального значения амплитуды в 2,0 раза для элементов В1, В2, F, Е3 в составе D2 и в 1,5 раза для элементов С1, С2 в режиме «Уров 0,5» в испытательных строках I - III.

Выходное сопротивление генераторов (75,000 ± 0,375) Ом при затухании несогласованности не менее 34 дБ в диапазоне частот от 50 Гц до 6,5 МГц.

Мощность, потребляемая генераторами от сети переменного тока напряжением (220 ± 22) В,

с частотой (50±1) Гц, В •А, не более

Генераторы допускают непрерывную работу в рабочих условиях, ч, не менее

Наработка на отказ, ч, не менее.........................................................................10000.

Срок службы, лет, не менее

Напряжение индустриальных радиопомех не более:

- минус 80 дБ на частотах от 0,15 до 0,5 МГц;

- минус 74 дБ на частотах от 0,5 до 2,5 МГц;

- минус 66 дБ на частотах от 2,5 до 30 МГц.

Напряженность поля радиопомех не более:

- минус 60 дБ на частотах от 0,15 до 0,5 МГц;

- минус 54 дБ на частотах от 0,5 до 2,5 МГц;

- минус 46 дБ на частотах от 2,5 до 300 МГц.

Габаритные размеры (длинахширинахвысота), мм, не более............................340x340x53.

Масса, кг, не более..................................................................................................3,5.

Условия эксплуатации соответствуют 3-ой группе по ГОСТ 22261-94.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации ТЭ2.211.799 РЭ методом компьютерной графики и на лицевую панель генератора в виде наклеиваемой плёнки.

Комплектность

Комплект поставки приведён в таблице 3. Таблица 3 - Комплект поставки.

Поставляемые модификации и вид исполнения - в соответствии с заказом.

Поверка

осуществляется по документу ТЭ2.211.799РЭ (Раздел 4 «Методика поверки» руководства по эксплуатации), согласованному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 17 декабря 2002 года.

Основные средства поверки:

- частотомер электронно-счетный вычислительный Ч3-64, рег. № 9135-83, пределы допускаемой относительной погрешности измерений частоты ± 1,5-10’7;

- осциллограф цифровой DSO1052B, рег. № 51544-12, пределы допускаемой относительной погрешности измерения размахов ± 0,13 %;

- анализатор телевизионный мониторинговый АТМ-2, рег. №17243-03, пределы допускаемой относительной погрешности измерений размахов, линейных и нелинейных искажений ± 0,5 %.

Сведения о методах измерений

Генераторы телевизионных измерительных сигналов малогабаритные Г-231М. Руководство по эксплуатации» ТЭ2.211.799РЭ.

Нормативные документы

ГОСТ 22261-94

ГОСТ 18471-83

ГОСТ 7845-92

ГОСТ 19871-83

Средства измерений электрических и магнитных величин

Звенья тракта и измерительные сигналы

Система вещательного телевидения

ГОСТ Р 50861-96 ТЭ2.211.799 ТУ

Каналы изображения аппаратно-студийного комплекса и передвижной телевизионной станции вещательного телевидения. Основные параметры и методы измерения Система телетекст

Генераторы телевизионных измерительных сигналов малогабаритные Г-231М. Технические условия.

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора); выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
