Счетчики холодной воды и горячей воды крыльчатые EV-AM и EV-AM1
| Номер в ГРСИ РФ: | 24860-16 |
|---|---|
| Производитель / заявитель: | Фирма "ENBRA, a.s.", Чехия |
Счетчики холодной воды EV-AM и горячей воды EV-AM1 крыльчатые (далее счетчики) предназначены для измерения объема воды в системах коммунального водоснабжения при давлении не более 1,0 МПа (10 кгс/см ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24860-16 |
| Действует | по 26.09.2026 |
| Наименование | Счетчики холодной воды и горячей воды крыльчатые |
| Модель | EV-AM и EV-AM1 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | edbab1c3-1fb5-2b13-bf57-7f23e73ebd40 |
Производитель / Заявитель
Фирма "ENBRA, a.s.", Чехия
ЧЕШСКАЯ РЕСПУБЛИКА
Поверка
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
213442
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 213047 (100%) |
| Неуспешных поверок (СИ непригодно) | 395 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
24860-16: Описание типа
2025-24860-16.pdf
|
Скачать | 863.4 КБ | |
|
24860-16: Методика поверки
2021-mp24860-16.pdf
|
Скачать | 68.7 КБ |
Описание типа
Назначение
Счетчики холодной воды EV-AM и горячей воды EV-AM1 крыльчатые (далее - счетчики) предназначены для измерения объема воды в системах коммунального водоснабжения при давлении не более 1,0 МПа (10 кгс/см2).
Описание
Счетчики состоят из проточной части, в полости которой под действием потока воды вращается крыльчатка, и отсчетного устройства, редукторный механизм которого связан с крыльчаткой через магнитную муфту. Корпус счетчика изготовлен из латуни, а крыльчатка и отсчетное устройство из пластмассы.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки. Поток воды направляется через фильтр входного патрубка корпуса счетчика в измерительную полость, где находится крыльчатка, и поступает в выходной патрубок. Число оборотов крыльчатки пропорционально объему протекшей воды.
Одноструйные счетчики являются «сухоходами», у которых проточная часть изолирована пластмассовой крышкой от отсчетного устройства. Магниты, установленные в ступице крыльчатки, передают вращение на установленную в верхней части счетчика ведомую муфту счетного механизма. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значению объёма протекающей воды в м3. Счетный механизм имеет восемь барабанчиков для отображения объема воды в м3. Счетчики воды EV-AM и EV-AM1 имеют модификацию с импульсным выходом EV-AMi и EV-AM1i, который обеспечивается герконовым преобразователем типа МКа 10105. Счетчики воды EV-AM и EV-AM1 имеют антимагнитную защиту. В соответствии с ГОСТ Р 50193.1-93 счетчики относятся к метрологическому классу А при вертикальной установке и к классу В при горизонтальной установке. Комплект монтажных частей обеспечивает длины прямых участков до счетчика 5 Ду и 1 Ду после счетчика.

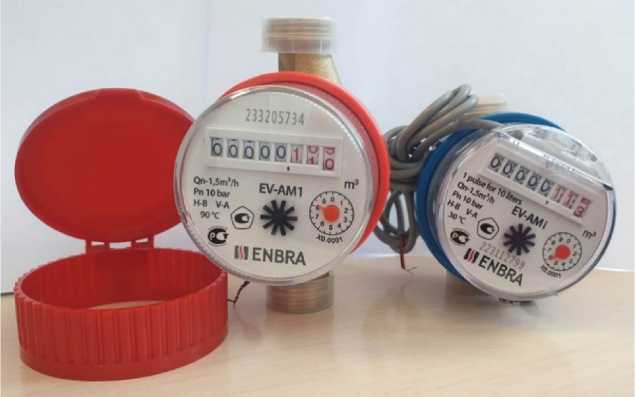

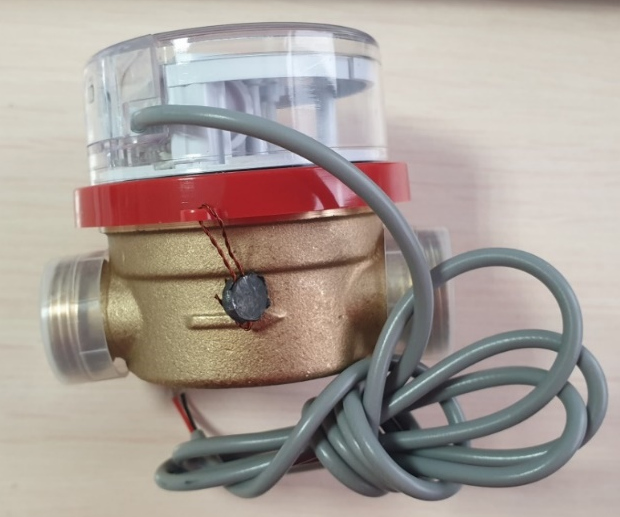

Общий вид cчетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счетчиков

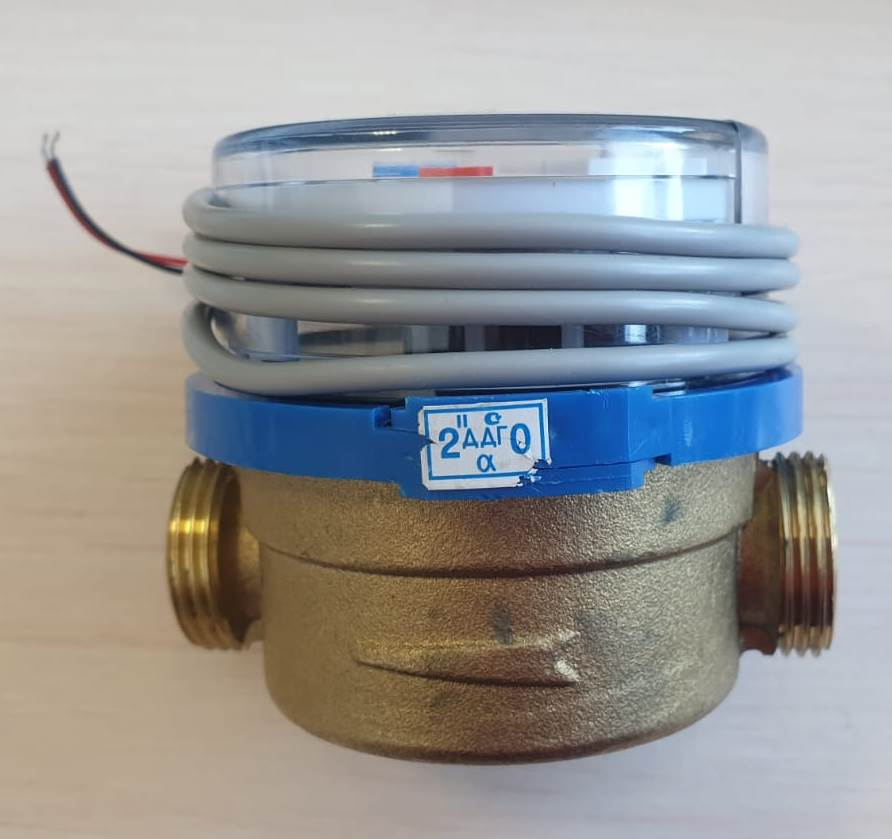

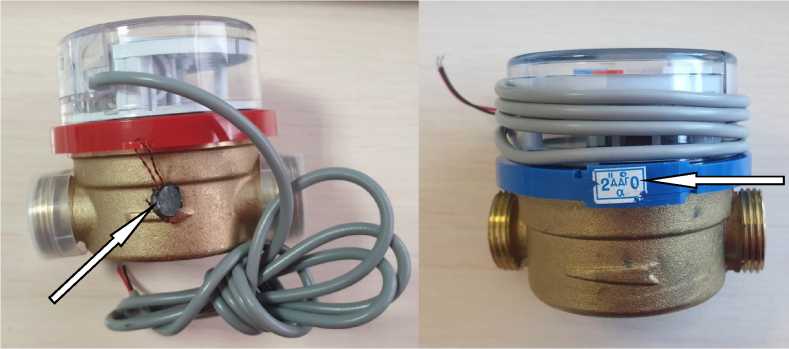

Пломбировка счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, навешиваемую на внешнюю боковую сторону счетчиков с применением проволоки, пропущенную сквозь отверстия в пломбировочном кольце или нанесением знака поверки на самоклеящуюся наклейку, прикрепляемую на место смыкания пломбировочного кольца, которая соединяет измерительную полость и отсчетное устройство. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков

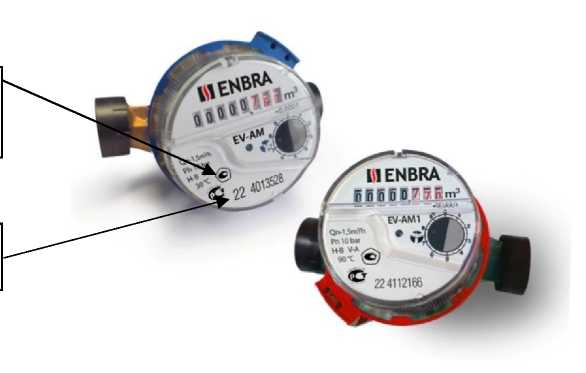

Заводской номер счетчиков в цифровом формате наносится в нижнюю или в верхнюю части лицевой панели счетчиков лазерным методом. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3. Также на лицевую панель счетчиков могут наноситься штрих-код заводского номера счетчика и передаточный коэффициент для считывания оптоголовкой.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера счетчика

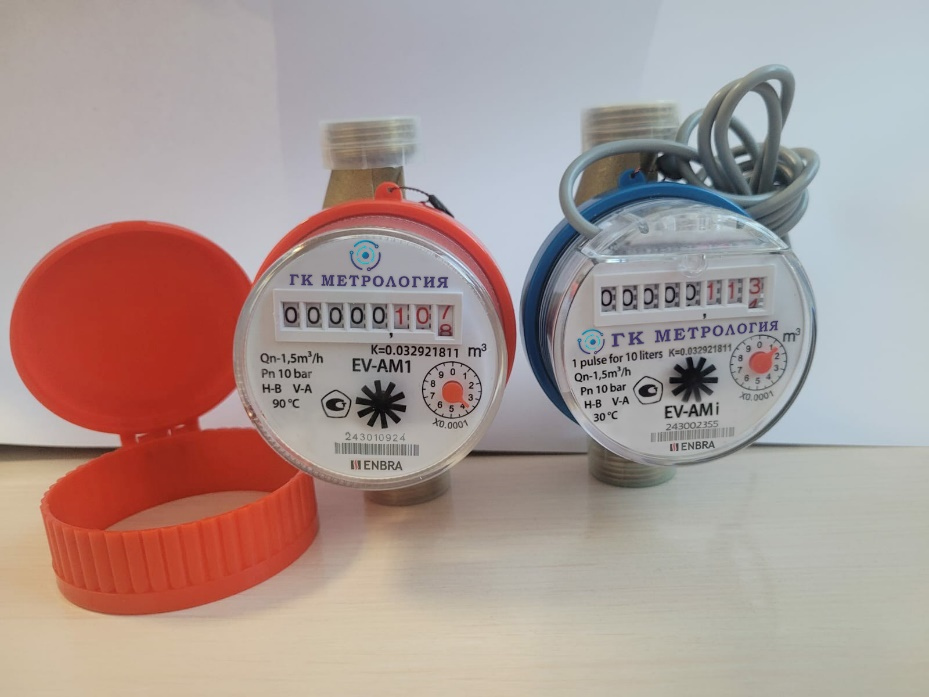

Счетчики могут выпускаться с изображением товарного знака ГК Метрология на лицевой панели. Общий вид счетчиков изображен на рисунке 4.
Рисунок 4 - Общий вид счетчиков с изображением товарного знака ГК Метрология
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||
|
Класс А |
Класс В |
Класс А |
Класс В | |
|
1 |
2 |
3 |
4 |
5 |
|
Диаметр условного прохода (Ду), мм |
15 |
20 | ||
|
Номинальный расход, qn , м3/ч |
1,5 |
2,5 | ||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Максимальный расход, qmax , м3/ч |
3,0 |
5,0 | ||
|
Переходный расход, qt , л/ч |
150 |
120 |
250 |
200 |
|
Минимальный расход, qmin , л/ч |
60 |
30 |
100 |
50 |
|
Пределы допускаемой относительной погрешности для счетчиков холодной воды в диапазоне расходов, % от qmin до qt от qt включительно до qmax |
±5 ±2 | |||
|
Пределы допускаемой относительной погрешности для счетчиков горячей воды в диапазоне расходов, % от qmin до qt от qt включительно до qmax |
±5 ±3 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | |||
|
Класс А |
Класс В |
Класс А |
Класс В | |
|
Температура измеряемой среды, °С - для счетчиков холодной воды - для счетчиков горячей воды |
от +5 до +30 от +5 до +90 | |||
|
Максимальное давление воды, МПа |
1 | |||
|
Потеря давления при qmax , МПа, не более |
0,1 | |||
|
Емкость счетного механизма, м3 |
99999,999 | |||
|
Цена деления младшего разряда, м3 |
0,00005 | |||
|
Выходные сигналы: - интерфейс связи |
RS-485, RS-232, M-Bus, радиомодуль | |||
|
Габаритные размеры, мм не более: - длина - ширина - высота без импульсного выхода - высота с импульсным выходом |
110/80 70 75 80 |
130 70 80 80 | ||
|
Масса, кг, не более |
0,76 |
0,9 | ||
|
Средний срок службы, лет |
12 | |||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре 35 °С, % - атмосферное давление, кПа |
от +5 до +50 80 от 84 до 106,7 | |||
|
Время безотказной работы при вероятности 0,97 ч, не менее |
28000 | |||
Знак утверждения типа
наносится в нижнюю часть лицевой панели счетчиков методом сеткографии и в верхнюю часть в правой части титульного листа паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик холодной воды и горячей воды крыльчатый |
EV-AM (хол.воды)1) EV-AM1 (гор.воды)1) |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Комплект монтажных частей (по заказу) |
_ |
1 комп. |
|
Упаковка |
1 шт. | |
|
Датчик импульсов с соединительным кабелем (по заказу) |
1 шт. | |
|
1) - конкретное обозначение указано в паспорте | ||
Сведения о методах измерений
приведены в разделе 4 «Устройство и принцип действия» эксплуатационного документа «Счетчики холодной воды EV-AM и горячей воды EV-AM1 крыльчатые». Паспорт.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия»;
ГОСТ Р 50193.1-5-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды;
Техническая документация фирмы «ENBRA, a.s.», Чехия.
