Спектрометры излучения человека СКГ-АТ1316

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

SICH 1316

SICH 1316_rus.exe

не ниже 1.6.0.1;

1.x.y.z*

a64ffb04a61391b5da 71d119dcf355c3**

MD5

x.y.z - составная часть номера версии ПО: х, у принимаются равными от 0 до 9; z принимается равной от 1 до 999;

** Контрольная сумма относится к версии ПО 1.6.0.1.

Идентификационные данные для версии ПО 1.x.y.z вносятся в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки при первичной поверке

Наименование характеристики

Значение характеристики

Диапазон энергий регистрируемого гамма-излучения

от 50 кэВ до 3000 кэВ

Диапазон каналов измерения аппаратурных спектров

от 1 до 1024

Характеристика преобразования СИЧ

нормируется зависимостью энергии регистрируемого гамма-излучения от номера канала аналого-цифрового преобразователя и представляется в виде таблицы «номер канала -энергия гамма-излучения» на экране ПК

Пределы допускаемой основной относительной погрешности характеристики преобразования (интегральная нелинейность) СИЧ в диапазоне энергий от 50 до 3000 кэВ

±1 %

Относительное энергетическое разрешение СИЧ для энергии 661,7 кэВ при измерении с источником гамма-излучения 137Cs типа ОСГИ-3, не более

12%

Максимальная входная статистическая загрузка СИЧ, не менее

104с-1

При изменении входной статистической загрузки от 103 до 104 с'1:

- относительное изменение энергетического разрешения, в пределах

±20 %

- относительное смещение положения центроиды пика полного поглощения (ППП) с энергией 661,7 кэВ радионуклида 137Cs, в пределах

±1 %

Эффективность регистрации СИЧ гамма-излучения с энергией 661,7 кэВ при использовании стандартных образцов активности инкорпорированного радионуклида 137Cs (Ф - индекс фантома)*

Эффективность регистрации,

О'3 имп/фотон

Ф1

Ф2

ФЗ

Ф4

Ф5

Ф6

о

+I S со

6,02± 1,20

сч о" +» ч—

со

2,76± 0,55

со

° / +|/

Наименование характеристики

Значение характеристики

Эффективность регистрации СИЧ гамма-излучения с энергией 795,9 кэВ при использовании стандартных образцов активности инкорпорированного радионуклида 134Cs (Ф - индекс фантома)

Эффективность регистрации, 1(У3 имп/фотон

Ф1

Ф2

ФЗ

Ф4

Ф5

Ф6

7,73± 1,55

5,30± 1,06

3,11± 0,62

со

о я см"

2,04± 0,40

1,70± 0,34

Диапазон измерений активности инкорпорированного радионуклида 137Cs

74-2,5-105Бк .....

140- 2,5-105 Бк

LO Ъ № О со'

1 8 СМ

220 —6,0 105 Бк

240 —7,5-Ю5 Бк

250-7,5-10s Бк

Диапазон измерений активности инкорпорированного радионуклида 134Cs

74-1,5-105Бк

* ш Ъ V ю

Г" 1 о

200 -3,0-105 Бк

220 — 3,0-105 Бк

240-4,0-105 Бк

*

Ъ V-

О ’Г

I о ю см

Пределы допускаемой основной относительной погрешности при измерении активности радионуклидов 137Cs и 134Cs в фантоме всего тела человека

±15%

Минимальная измеряемая активность радионуклида 137Cs в фантоме всего тела человека за время измерения 1 ч при статистической погрешности 50 % (Р=0,95), не более (Ф - индекс фантома)

Ф1

Ф2

ФЗ

Ф4

Ф5

Ф6

89 Бк

101 Бк

157 Бк

203 Бк

231 Бк

254 Бк

Минимальная измеряемая активность радионуклида 134Cs в фантоме всего тела человека за время измерения 1 ч при статистической погрешности 50 % (Р=0,95), не более (Ф - индекс фантома)

58 Бк

94 Бк

141 Бк

181 Бк

206 Бк

241 Бк

Время установления рабочего режима, не более

10 МИН

Время непрерывной работы, не менее

24 ч

Нестабильность градуировочной характеристики преобразования за время непрерывной работы, не более

1 %

Нестабильность показаний при измерении активности за время непрерывной работы, не более

3%

Пределы допускаемой дополнительной относительной погрешности при измерении активности и относительного смещения положения центроиды ППП радионуклида 137Cs

Пределы допускаемой дополнительной относительной погрешности при измерении активности

Пределы относительного смещения положения центроиды ППП

- при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий

±3%

±2%

- при изменении напряженности постоянных магнитных полей и переменных полей сетевой частоты до 40 А/м____

±3%

—

Наименование характеристики

Значение характеристики

Мощность, потребляемая блоком детектирования БДКГ-29 при питании от USB-порта сертифицированного ПК при номинальном напряжении 5 В, не более

0,5 В А

Условия эксплуатации:______________________

- температура окружающего воздуха

от +10 °C до +35 °C

- относительная влажность воздуха при температуре 30 °C и более низких

температу рах без конден са ции вл а ги ,_н е более

- атмосферное давление

75% от 84 до 106 кПа

Габаритные размеры составных частей СИЧ, не более:_____________

- блока детектирования БДКГ-29___ ________

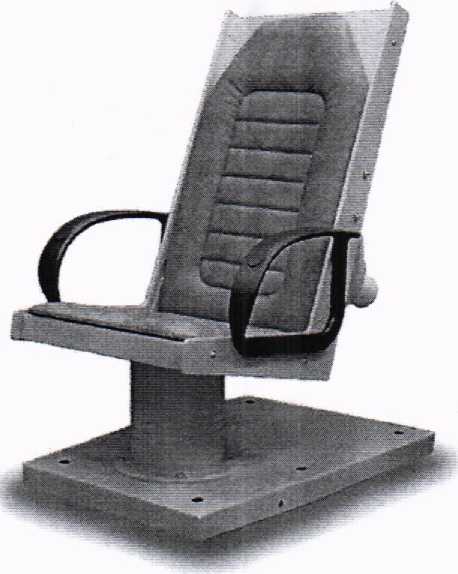

- кресла СИЧ

0177x450 мм

1090x606x1100 мм

Масса составных частей СИЧ, не более:

- блока детектирования БДКГ-29_____

- кресла СИЧ

10 кг

230 кг

Степень защиты от проникновения воды, пыли и посторонних твердых предметов по ГОСТ 14254-2015:________

- блока детектирования БДКГ-29

IP54

- кресла СИЧ

IP40

‘Унифицированный фантом УФ-02Т является сборно-разборной конструкцией. Конструкция фантома обеспечивает шесть типов сборки тела человека с различными возрастными и антропометрическими

| характеристиками (индексы Ф1 - Ф6).

Наименование, тип

Количество

Примечание

1 Блок детектирования гамма-излучения БДКГ-29

1

2 Кресло СИЧ

1

В кресле размещается защита блока детектирования БДКГ-29

3 Персональный компьютер, совместимый с принтером

1

Поставляется по заказу.

Спецификация согласно гарантийному талону

4 Программное обеспечение «SICH 1316»

1

Поставляется на внешнем носителе данных

5 Программа «SICH 1316». Руководство оператора

1

6 Руководство по эксплуатации

1

11________to 1

7 Методика поверки МП.МН 1169-2002

1

--

г-------“---------

Наименование,тип

Количество

Примечание

8 Паспорт на источник гамма-излучения

1

Приложение А руководства по эксплуатации. Источник гамма-излучения на основе радионуклида 137Cs входит в комплект

9 Методика выполнения измерений МВИ.МН 1958-2003

1

Для измерения активности гамма-излучающих радионуклидов в теле человека

10 Комплект принадлежностей

1

11 Упаковка картонная

1

12 Упаковка картонная

1

При поставке ПК

13 Упаковка деревянная

7

ГОСТ 27451-87 «Средства

измерений

ионизирующих

излучений.

Общие

технические условия». ГОСТ 20790-93 «Приборы,

аппараты и

оборудование

медицинские.

Общие

технические условия».

ГОСТ 30324.0-95 «Изделия

медицинские

электрические. Часть 1.

Общие

требования безопасности».

МП.МН 1169-2002 «Спектрометр излучения человека

СКГ-АТ1316.

Методика
