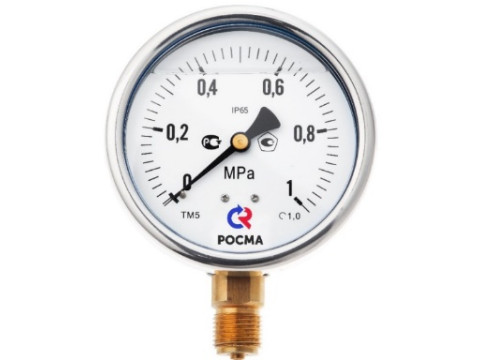

Манометры показывающие ТМ, ТВ, ТМВ и ТМТБ
| Номер в ГРСИ РФ: | 25913-08 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ЗАО "Росма", пос.Вырица |
Для измерений избыточного давления жидкостей и газов (ТМ), в том числе разрежения (ТВ) и давления-разрежения (ТМВ) газов, ТМТБ наряду с давлением может измерять температуру, для применения в различных отраслях промышленности и городского хозяйства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 25913-08 |
| Действует | по 12.10.2028 |
| Наименование | Манометры показывающие |
| Модель | ТМ, ТВ, ТМВ и ТМТБ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1a0bf1cd-9bfe-d771-5853-ae9d00362af9 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4212-001-4719015564-2008 |
| Класс СИ | 30 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 09.12.2013 продлен срок свидетельстваВзамен № 25913-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 09.12.2018 |
| Номер сертификата | 33358 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1441 п. 23 от 09.12.201312 от 20.11.08 п.269 |
Производитель / Заявитель
Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА"), г. Санкт-Петербург
Россия
188040, Ленинградская обл., Гатчинский р-н, Сиверское шоссе, 168, факт.адрес 199155, г.Санкт-Петербург, пер.Каховского, д.5
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
17560093
|
| Найдено поверителей |
1116
|
| Успешных поверок (СИ пригодно) | 17326511 (99%) |
| Неуспешных поверок (СИ непригодно) | 233582 (1 %) |
| Актуальность информации | 13.11.2025 |
Поверители
Скачать
|
25913-08: Описание типа
2025-25913-08.pdf
|
Скачать | 1.3 MБ | |
|
25913-08: Методика поверки
2025-mp25913-08.pdf
|
Скачать | 4.9 MБ |
Описание типа
Назначение
Манометры показывающие ТМ, ТВ, ТМВ и ТМТБ (далее - приборы) предназначены для измерений избыточного давления жидкостей, газов и пара (ТМ, ТМТБ), вакуумметрического (ТВ) и мановакуумметрического (ТМВ) давления жидких и газообразных сред, а также пара, в резервуарах, емкостях, трубопроводах, в различных гидравлических и пневматических системах. Модификация ТМТБ, также называемая «термоманометр», может наряду с давлением измерять температуру.
Описание
Принцип действия приборов основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется одновитковая или многовитковая трубчатая пружина. Под воздействием измеряемого давления, свободный конец трубки перемещается и с помощью передаточного механизма вращает стрелку манометра.
Принцип измерения температуры в модификации ТМТБ основан на зависимости деформации чувствительного элемента (биметаллической пружины) от измеряемой температуры.
В зависимости от материалов, используемых при изготовлении, приборы делятся на модификации, которые различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Модификации приборов приведены в таблице 1.
Таблица 1 - Модификации приборов
|
Модификация |
Измеряемые среды |
Материал чувствительного элемента |
Материал корпуса |
Материал штуцера |
|
Серия 10 -общетехнические |
Неагрессивные к медным сплавам |
Бронза, легированная сталь |
Сталь, алюминий, пластик |
Латунь, сталь |
|
Серия 11 -аммиачные |
Аммиак NH3 |
Нержавеющая сталь |
Сталь |
Нержавеющая сталь |
|
Серия 20 -виброустойчивые |
Неагрессивные к медным сплавам |
Бронза |
Нержавеющая сталь |
Латунь |
|
Серия 21 -коррозионностойкие виброустойчивые |
Агрессивные |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
ТМТБ (Т ермоманометры) |
Неагрессивные к медным сплавам |
Бронза |
Сталь, пластик |
Латунь |
П Продолжение таблицы 1
|
Модификация |
Измеряемые среды |
Материал чувствительного элемента |
Материал корпуса |
Материал штуцера |
|
Примечание - В приборах могут применяться минеральные защитные стекла (другие | ||||
|
названия: инструментальное, триплекс, оптическое, техническое и т.д.) или |
органические | |||
|
защитные стекла (другие названия: поликарбонат и т.д.) |
полимерное, пластиковое, оргстекло, плексиглас, | |||
Предусматривается возможность заполнения корпуса приборов серии 20 и 21 демпфирующей жидкостью (глицерином или силиконом) для повышения износоустойчивости и виброустойчивости приборов для использования их при измерении давления с высокими динамическими нагрузками и в условиях вибраций. Приборы серии 21 с электроконтактной приставкой (ЭКП) заполняются только силиконом.
Приборы безопасного исполнения и исполнения с защитой от перегрузки имеют прочную защитную перегородку, расположенную между измерительной системой и циферблатом.
Приборы исполнения с защитой от перегрузки используются в условиях кратковременных перегрузок. Для отображения значения перегрузки шкала имеет дополнительный сегмент. Приборы могут иметь 2,5 и 4-х кратную допускаемую кратковременную перегрузку.
По спецзаказу поставляются приборы со специальными шкалами, приборы для измерения давления аммиака, фреонов и других газов.
Приборы с электроконтактными приставками ОЗ (исполнение I), ОР (исполнение II), ЛРПР (исполнение III), ЛЗПЗ (исполнение IV), ЛРПЗ (исполнение V), и ЛЗПР (исполнение VI) оснащены встроенными сигнализирующими устройствами, применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений давления.
В комплекте с мембранными разделителями сред, приборы могут использоваться для измерений давления высоко- или низкотемпературных, агрессивных, сильновязких, абразивных, токсичных, несущих взвешенные твердые частицы, а также кристаллизующихся сред. Соединение приборов с разделителями сред может быть выполнено как резьбовое, так и сварное.
Приборы модификаций ТМ и ТМВ для точных измерений (серия 10 Р.МТИ) могут иметь корректор нуля, расположенный на защитном стекле.

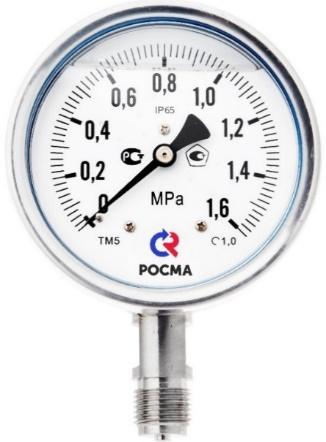

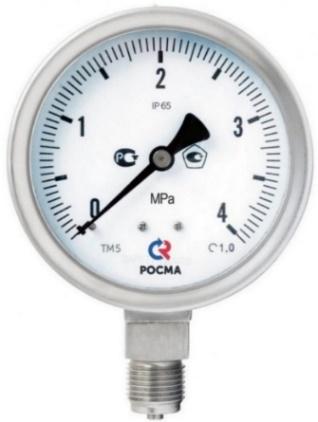

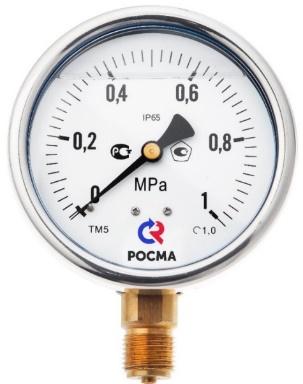

Общий вид приборов представлен на рисунках 1 - 12.

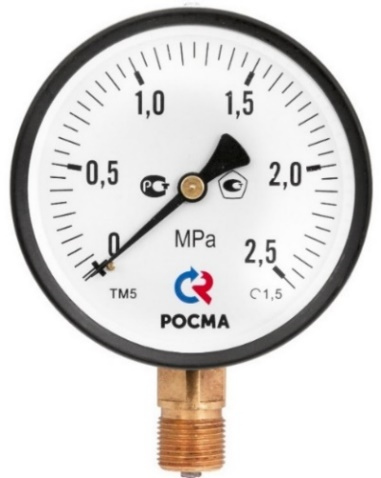

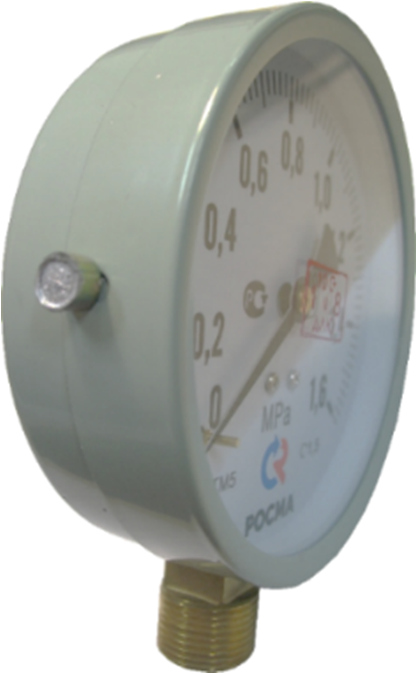

Рисунок 1 - Манометры показывающие
ТМ, ТВ, ТМВ серия 10

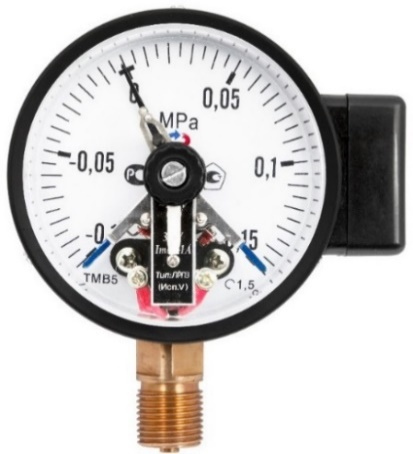

Рисунок 2 - Манометры показывающие
ТМ, ТВ, ТМВ серия 10
с электроконтактной приставкой (ЭКП)

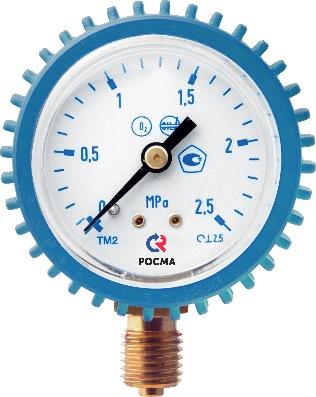

Рисунок 3 - Манометры показывающие ТМ, серия 10, газовые
Рисунок 4 - Манометры показывающие ТМ, ТВ, ТМВ серия 10 Р.МТИ для точных измерений

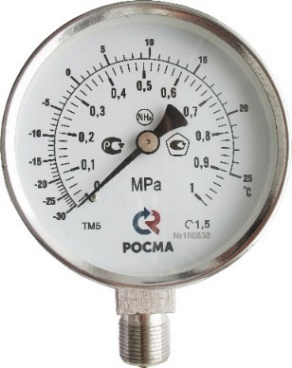

Рисунок 5 - Манометры показывающие ТМ, ТМВ серия 11
Рисунок 6 - Манометры показывающие
ТМ, ТВ, ТМВ серия 20
Рисунок 7 - Манометры показывающие
ТМ, ТВ, ТМВ серия 21
Рисунок 8 - Манометры показывающие ТМ, ТВ, ТМВ серия 21 Р.МТИ для точных измерений

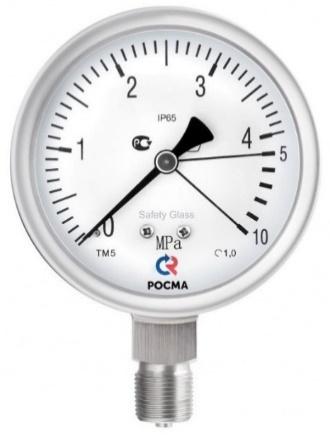

Рисунок 9 - Манометры показывающие
ТМ, ТВ, ТМВ серия 21 с повышенной безопасностью
Рисунок 10 - Манометры показывающие
ТМ, ТВ, ТМВ серия 21 с защитой от перегрузки

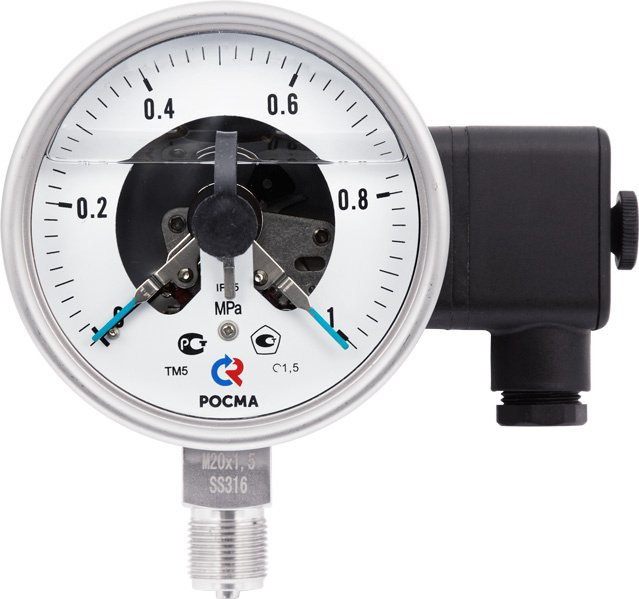

Рисунок 11 - Манометры показывающие
ТМ, ТВ, ТМВ серия 21
с электроконтактной приставкой (ЭКП)

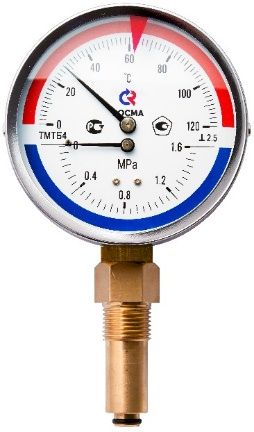

Рисунок 12 - Манометры показывающие ТМТБ (термоманометр)
Защита от несанкционированного доступа осуществляется при помощи опломбирования корпуса прибора пломбой. Также возможно пломбирование путем нанесения на кольцо и боковую поверхность корпуса прибора специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус или пломбирование с использованием пломбировочной чашки. Опломбирование корпуса ограничивает доступ к внутренним элементам конструкции. Схемы пломбировок, предотвращающих доступ к элементам конструкции, представлены на рисунке 13. Обозначение места нанесения знака поверки представлено на рисунке 14.
Места пломбировки

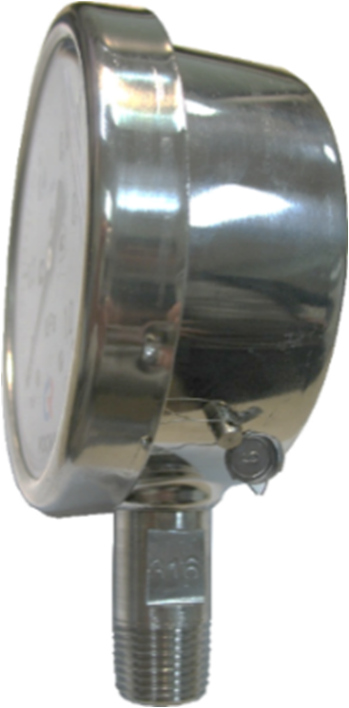

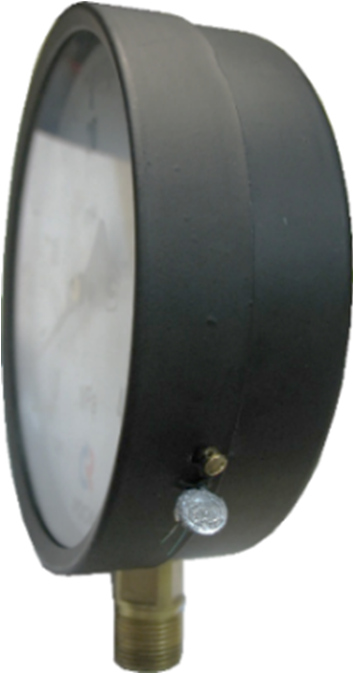

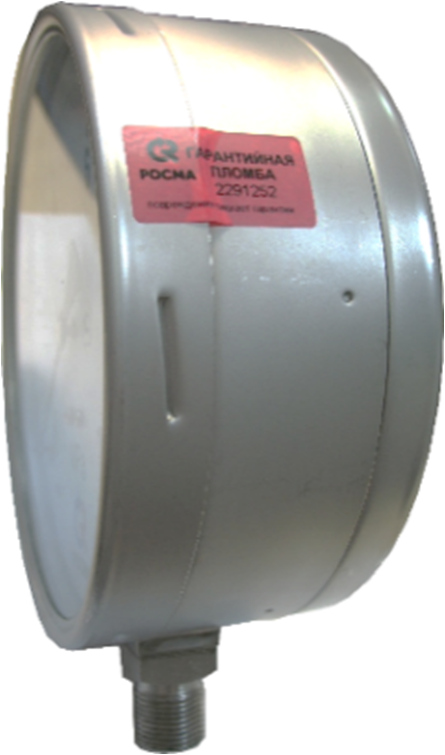

Рисунок 13 - Схемы пломбировки приборов от несанкционированного доступа

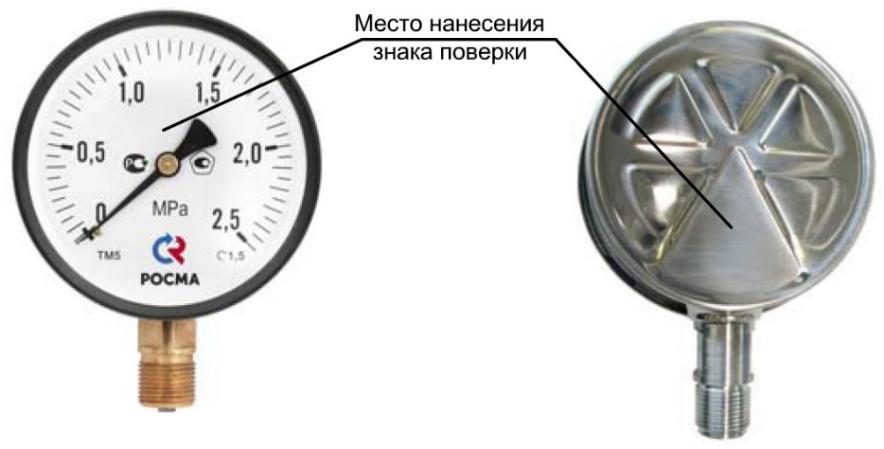

Рисунок 14 - Обозначение места нанесения знака поверки
Заводской номер в виде цифрового и (или) цифробуквенного обозначения, состоящего из арабских цифр и (или) букв(ы) латинского алфавита и арабских цифр, а также QR-кода, наносится на циферблат манометра методом струйной печати или лазерной гравировки в соответствии с рисунком 15.
Рисунок 15 - Места нанесения заводского номера
Технические характеристики
Диапазон показаний, класс точности в зависимости от модификации, условного обозначения диаметра корпуса, соответствующего номинальному диаметру корпуса, и серии прибора представлены в таблице 2.
Таблица 2 - Диапазон показаний, класс точности в зависимости от модификации, условного обозначения диаметра корпуса, соответствующего номинальному диаметру корпуса, и серии прибора
|
Тип |
Условное обозначение диаметра корпуса |
Серия |
Номинальный диаметр корпуса, мм |
Диапазон показаний |
Класс точности |
|
ТМ |
1 |
10 |
40 |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
2,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа | |||||
|
тм |
2 |
10 |
50 |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
2,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа | |||||
|
ТМ |
3 |
10 |
63 |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,5 2,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа | |||||
|
тм |
3 |
10 сЭКП |
63 |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
2,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа | |||||
|
тм |
5 |
10 |
100 |
от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,0 1,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа; от 0 до 160 МПа |
|
Тип |
Условное обозначение диаметра корпуса |
Серия |
Номинальный диаметр корпуса, мм |
Диапазон показаний |
Класс точности |
|
ТМ |
5 |
ЮсЭКП |
100 |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа; от 0 до 160 МПа | |||||
|
тм |
6 |
10 |
150/160 |
от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,0 1,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа; от 0 до 160 МПа | |||||
|
ТМ |
6 |
ЮсЭКП |
150/160 |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа; от 0 до 160 МПа | |||||
|
тм |
6 |
10Р.МТИ |
150/160 |
от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
0,25 0,4 0,6 1,0 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа |
|
Тип |
Условное обозначение диаметра корпуса |
Серия |
Номинальный диаметр корпуса, мм |
Диапазон показаний |
Класс точности |
|
ТМ |
8 |
10 |
250 |
от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа | |||||
|
ТВ |
1 |
10 |
40 |
от -100 до 0 кПа |
2,5 |
|
ТВ |
2 |
10 |
50 |
от -100 до 0 кПа |
2,5 |
|
ТВ |
3 |
10 |
63 |
от -100 до 0 кПа |
1,5 2,5 |
|
ТВ |
3 |
ЮсЭКП |
63 |
от -100 до 0 кПа |
2,5 |
|
ТВ |
5 |
10 |
100 |
от -100 до 0 кПа |
1,0 1,5 |
|
ТВ |
5 |
10 сЭКП |
100 |
от -100 до 0 кПа |
1,5 |
|
ТВ |
6 |
10 |
150/160 |
от -100 до 0 кПа |
1,0 1,5 |
|
ТВ |
6 |
ЮсЭКП |
150/160 |
от -100 до 0 кПа |
1,5 |
|
ТВ |
6 |
10Р.МТИ |
150/160 |
от -100 до 0 кПа |
0,25 0,4 0,6 1,0 |
|
тмв |
1 |
10 |
40 |
от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
2,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
тмв |
2 |
10 |
50 |
от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
2,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа |
|
Тип |
Условное обозначение диаметра корпуса |
Серия |
Номинальный диаметр корпуса, мм |
Диапазон показаний |
Класс точности |
|
тмв |
3 |
10 |
63 |
от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,5 2,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
тмв |
3 |
10 сЭКП |
63 |
от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
2,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
тмв |
5 |
10 |
100 |
от -100 до 60 кПа; от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,0; 1,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
тмв |
5 |
10 сЭКП |
100 |
от -100 до 60 кПа; от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
тмв |
6 |
10 |
150/160 |
от -100 до 60 кПа; от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,0 1,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
тмв |
6 |
10 сЭКП |
150/160 |
от -100 до 60 кПа; от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
тмв |
6 |
10 Р .МТИ |
150/160 |
от -100 до 60 кПа; от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
0,25 0,4 0,6 1,0 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
тм |
5 |
и |
100 |
от 0 до 600 кПа |
1,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа |
|
Тип |
Условное обозначение диаметра корпуса |
Серия |
Номинальный диаметр корпуса, мм |
Диапазон показаний |
Класс точности |
|
ТМ |
6 |
И |
150/160 |
от 0 до 600 кПа |
1,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа | |||||
|
тмв |
5 |
И |
100 |
от -100 до 500 кПа |
1,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2 ,4 МПа | |||||
|
тмв |
6 |
И |
150/160 |
от -100 до 500 кПа |
1,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
ТМ |
2 |
20 |
50 |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
2,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа | |||||
|
ТМ |
3 |
20 |
63 |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа | |||||
|
ТМ |
5 |
20 |
100 |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,0 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа; от 0 до 160 МПа |
|
Тип |
Условное обозначение диаметра корпуса |
Серия |
Номинальный диаметр корпуса, мм |
Диапазон показаний |
Класс точности |
|
ТМ |
6 |
20 |
150/160 |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,0 |
|
от 0 до 1 МПа; от 0 д о 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа; от 0 до 160 МПа | |||||
|
ТВ |
3 |
20 |
63 |
от -100 до 0 кПа |
1,5 |
|
ТВ |
5 |
20 |
100 |
от -100 до 0 кПа |
1,0 |
|
ТВ |
6 |
20 |
150/160 |
от -100 до 0 кПа |
1,0 |
|
тмв |
3 |
20 |
63 |
от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
тмв |
5 |
20 |
100 |
от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,0 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
тмв |
6 |
20 |
150/160 |
от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,0 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа | |||||
|
ТМ |
1 |
21 |
40 |
от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
2,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа | |||||
|
ТМ |
2 |
21 |
50 |
от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
2,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа |
|
Тип |
Условное обозначение диаметра корпуса |
Серия |
Номинальный диаметр корпуса, мм |
Диапазон показаний |
Класс точности |
|
ТМ |
3 |
21 |
63 |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа | |||||
|
тм |
5 |
21 |
100 |
от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,0 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа; от 0 до 160 МПа | |||||
|
ТМ |
5 |
21 сЭКП |
100 |
от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа; от 0 до 160 МПа | |||||
|
тм |
6 |
21 |
150/160 |
от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,0 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа; от 0 до 160 МПа | |||||
|
тм |
6 |
21 сЭКП |
150/160 |
от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
1,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа; от 0 до 40 МПа; от 0 до 60 МПа; от 0 до 100 МПа; от 0 до 160 МПа |
|
Тип |
Условное обозначение диаметра корпуса |
Серия |
Номинальный диаметр корпуса, мм |
Диапазон показаний |
Класс точности |
|
ТМ |
6 |
21 Р.МТИ |
150/160 |
от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа от 0 до 400 кПа; от 0 до 600 кПа |
0,4 0,6 1,0 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 16 МПа; от 0 до 25 МПа от 0 до 40 МПа; от 0 до 60 МПа | |||||
|
ТВ |
3 |
21 |
63 |
от -100 до 0 кПа |
1,5 |
|
ТВ |
5 |
21 |
100 |
от -100 до 0 кПа |
1,0 |
|
ТВ |
5 |
21 сЭКП |
100 |
от -100 до 0 кПа |
1,5 |
|
ТВ |
6 |
21 |
150/160 |
от -100 до 0 кПа |
1,0 |
|
ТВ |
6 |
21 сЭКП |
150/160 |
от -100 до 0 кПа |
1,5 |
|
ТВ |
6 |
21 Р.МТИ |
150/160 |
от -100 до 0 кПа |
0,4 0,6 1,0 |
|
тмв |
3 |
21 |
63 |
от -100 до 60 кПа; от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа от -0,1 до 3 МПа; от -0,1 до 4 МПа | |||||
|
тмв |
5 |
21 |
100 |
от -100 до 60 кПа; от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,0 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа от -0,1 до 3 МПа; от -0,1 до 4 МПа |
|
Тип |
Условное обозначение диаметра корпуса |
Серия |
Номинальный диаметр корпуса, мм |
Диапазон показаний |
Класс точности |
|
тмв |
5 |
21 сЭКП |
100 |
от -100 до 60 кПа; от -100 до 60 кПа; от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа от -0,1 до 3 МПа; от -0,1 до 4 МПа | |||||
|
тмв |
6 |
21 |
150/160 |
от -100 до 60 кПа; от -100 до 150 кПа; от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,0 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа от -0,1 до 3 МПа; от -0,1 до 4 МПа | |||||
|
тмв |
6 |
21 сЭКП |
150/160 |
от -100 до 60 кПа; от -100 до 150 кПа; от -100 до 300 кПа; от -100 до 500 кПа |
1,5 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа от -0,1 до 3 МПа; от -0,1 до 4 МПа | |||||
|
тмв |
6 |
21 Р.МТИ |
150/160 |
от -100 до 60 кПа; от-100 до 60 кПа; от-100 до 150 кПа; от-100 до 300 кПа; от -100 до 500 кПа |
0,4 0,6 1,0 |
|
от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа; от -0,1 до 2,4 МПа от -0,1 до 3 МПа; от -0,1 до 4 МПа | |||||
|
ТМТБ |
3 |
- |
80 |
от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
2,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа | |||||
|
от 0 до +120 °C; от 0 до +150 °C | |||||
|
ТМТБ |
4 |
- |
100 |
от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа |
2,5 |
|
от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа | |||||
|
от 0 до +120 °C; от 0 до +150 °C |
Продолжение таблицы 2
|
Тип |
Условное обозначение диаметра корпуса |
Серия |
Номинальный диаметр корпуса, мм |
Диапазон показаний |
Класс точности |
|
Примечания: 1 Диапазон измерений равен диапазону показаний. 2 Приборы могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации, а для приборов, поставляемых на экспорт, также с другими единицами измерений по запросу заказчика. 3 Класс точности приборов соответствует пределу допускаемой основной приведенной погрешности приборов к диапазону измерений. Вариация показаний не превышает абсолютного значения пределов допускаемой погрешности приборов | |||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной погрешности к диапазону измерений (класс точности), % |
±0,25 (0,25); ±0,4 (0,4); ±0,6 (0,6); ±1,0 (1,0); ± 1,5 (1,5); ±2,5 (2,5) |
|
Пределы допускаемой основной приведенной погрешности к диапазону измерений срабатывания сигнализирующего устройства, % |
±4,0 |
|
Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +18 до +28 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур окружающей среды, °С: - для всех приборов (в том числе заполненных силиконом) - для приборов, заполненных глицерином |
от -60 до +60 от -20 до +60 |
|
Диапазон рабочих температур измеряемой среды, °С |
от -60 до +200* |
|
Степень защиты по ГОСТ 14254-2015* |
IP 40; IP54; IP65; IP66; IP67 |
|
* - В зависимости от исполнения | |
Габаритные размеры и масса приборов представлены в таблицах 5 - 12.
Таблица 5 - Габаритные размеры и масса приборов серии 10 общетехнических
|
Номинальный размер корпуса, мм |
40 |
50 |
63 |
100 |
150 |
160 |
250 |
|
Г абаритные размеры*, мм, не более |
042 х 62 х 25 (042 x 41) |
053 x77x30 (053 х 51) |
064 х 99 х 32 (064 х 51) |
0101 х 143 х 46 (0101 х 74) |
0151 х 197 х 50 (0151 х 89) |
0161 х 202 х 50 (0161 х 89) |
0252 х 292 х 51 |
|
Масса, кг, не более |
0,06 |
0,10 |
0,14 |
0,38 |
1,04 |
1,04 |
2,10 |
|
* - Вне скобок указан размер для исполнений с радиальным штуцером, в скобках - для осевого | |||||||
Таблица б - Габаритные размеры и масса приборов серии 10 газовых и для точных измерений
|
Номинальный размер корпуса, мм |
40 |
50 |
150 Р.МТИ |
160Р.МТИ |
|
Габаритные размеры, мм, не более |
042 х 62 х 25 |
050x73 x30 |
0151 х 195x51 |
0161 X 198 х 51 |
|
Масса, кг, не более |
0,06 |
0,09 |
0,94 |
0,94 |
|
Таблица 7 - Габаритные размеры и масса приборов се |
эии 11 аммиачных | ||
|
Номинальный размер корпуса, мм |
100 |
150 |
160 |
|
Габаритные размеры, мм, не более |
0101 х 135x47 |
0151 х 185x48 |
0161 х 190х 48 |
|
Масса, кг, не более |
0,45 |
0,79 |
0,79 |
Таблица 8 - Габаритные размеры и масса приборов серии 20 виброустойчивых
|
Номинальный размер корпуса, мм |
50 |
63 |
100 |
150/160 |
|
Габаритные размеры*, мм, не более |
058x 80x30 (058 х 57) |
069 х 94 х 32 (069 х 56) |
0111 х 142 х 50 (0111 х 89) |
0161 х201 х 51 |
|
Масса, кг, не более |
0,10 |
0,14 |
0,51 |
0,72 |
|
* - Вне скобок указан размер для исполнений с радиальным штуцером, в скобках - для осевого | ||||
Таблица 9 - Габаритные размеры и масса приборов серии 21 коррозионностойких виброустойчивых
|
Номинальный размер корпуса, мм |
40 |
50 |
63 |
100 |
150/160 |
150Р.МТИ |
160Р.МТИ |
|
Габаритные размеры*, мм, не более |
047 х 66 х 26 (047 х 46) |
058x 84x30 (058 х 53) |
069 х 92 х 36 (068 х 59) |
0111 х 154 х 50 (0111 х 97) |
0161 х 203 х 54 (0161 х 99) |
0151 х 195x55 |
0161 X 203 X 55 |
|
Масса, кг, не более |
0,07 |
о,и |
0,16 |
0,58 |
1,07 |
0,95 |
1,20 |
|
* - Вне скобок указан размер для исполнений с радиальным штуцером, в скобках - для осевого | |||||||
Таблица 10 - Габаритные размеры и масса приборов серии 21с повышенной безопасностью
|
Номинальный размер корпуса, мм |
100 |
150 |
|
Габаритные размеры, мм, не более |
0101 х 144x65 |
0161 х 206x69 |
|
Масса, кг, не более |
0,71 |
1,42 |
|
Объём заполняемой жидкости, мл, не менее |
290 |
1000 |
|
Масса с жидкостью, кг, не менее |
1,06 |
2,62 |
Таблица 11 - Габаритные размеры и масса приборов с электроконтактной приставкой (ЭКП)
|
Серия |
10 |
21 | |||
|
Номинальный размер корпуса, мм |
63 |
100 |
150 |
100 |
150 |
|
Габаритные размеры*, мм, не более |
060 х 73 х 82 (061 х 93) |
0101 X 82 X 136 |
0152 х 87 х 186 |
0111 х 102 х 143 |
015Ох1О2х 191 |
|
Масса, кг, не более |
0,2 |
0,45 |
0,70 |
0,90 |
1,41 |
|
Объём заполняемой жидкости, мл, не менее |
- |
- |
- |
500 |
1040 |
|
Масса с жидкостью, кг, не менее |
- |
- |
- |
1,50 |
2,52 |
|
* - Вне скобок указан размер для исполнений с радиальным штуцером, в скобках - для осевого | |||||
Таблица 12 - Габаритные размеры и масса ТМТБ
|
Номинальный размер корпуса, мм |
80 |
100 |
|
Габаритные размеры*, мм, не более |
082 х 37 х (110+L) (082 х (68+L)) |
0100x41 х (125+L) (0100 х (68+L)) |
|
Длина погружной части (L), мм, не более |
46; 64; 100 | |
|
Масса, кг, не более |
0,39 |
0,48 |
|
* - Вне скобок указан размер для исполнений с радиальным штуцером, в скобках - для осевого | ||
Знак утверждения типа
наносится на циферблат приборов методом шелкографии или другим методом печати, а также на паспорт и инструкцию по эксплуатации печатным способом.
Комплектность
в соответствии с таблицей 13.
Таблица 13 - Комплектность приборов
|
Наименование изделия или документа |
Обозначение |
Количество |
|
Манометр показывающий |
ТМ, ТВ, ТМВ или ТМТБ |
1 шт. |
|
Паспорт и инструкция по эксплуатации |
НСРП.406121 .ХХХПС * |
1 экз. |
|
НСРП.406121 .ХХХ-ХХПС* |
1 экз. | |
|
Методика поверки |
По требованию | |
|
Принадлежности по заказу: разделители мембранные, отборные устройства, трехходовые краны, переходники (адаптеры), защитные кожухи, кронштейны и др. |
- |
По требованию |
|
* В соответствии с модификацией манометра. | ||
Сведения о методах измерений
изложены в разделе 2 «Описание» в эксплуатационных документах НСРП.406121.ХХХПС и (или) НСРП.406121.ХХХ-ХХПС «Манометр показывающий ТМ ТВ ТМВ ТМТБ. Паспорт и инструкция по эксплуатации».
Нормативные документы
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, пягомеры, и тягонапоромеры показывающие и самопишущие. Общие технические условия;
ТУ 4212-001-4719015564-2008 Манометры показывающие ТМ, ТВ, ТМВ и ТМТБ.
Технические условия (с изменениями № 3).
Другие Манометры
