Генераторы нулевого воздуха ГНГ-01

Назначение

Генераторы нулевого воздуха ГНГ-01 (далее - генераторы) - являются рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578-2008 и предназначены для воспроизведения единицы объемной доли определяемых примесей в нулевом воздухе.

Описание

Генераторы нулевого воздуха ГНГ-01 представляют собой стационарные приборы, исполненные в виде двух блоков: блока компрессора и блока очистки.

Блок компрессора осуществляет забор воздуха, предварительную очистку от механических примесей, осушку, охлаждение, слив конденсата и поддержание постоянного давления на выходе из системы.

Блок очистки осуществляет очистку сжатого воздуха при помощи скрубберов (фильтров) от фоновых примесей и пыли.

Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную относительную влажность, охлаждается в змеевике-охладителе, конденсат отделяется и выводится наружу через специальный фильтр. Далее частично осушенный воздух поступает в ресивер, используемый для поддержания постоянного давления, а затем на осушитель, заполненный оксидом алюминия, где происходит отделение влаги и очистка от механических примесей.

Через редуктор, задающий давление на выходе генератора, воздух подается в блок очистки, где происходит удаление оксидов азота, диоксида серы, озона, сероводорода, аммиака.

На конечном этапе осушенный воздух проходит через реактор, нагретый до 250 ОС для каталитического окисления оксида углерода СО и углеводородов до диоксида углерода СО2. Далее очищенный сухой воздух проходит через зернистый фильтр, который задерживает частицы с размером более 10 мкм.

На лицевой панели генератора расположены:

- светодиодный индикатор терморегулятора реактора с кнопками;

- штуцеры «ВХОД» и «ВЫХОД»

- регулятор давления газа на выходе генератора с манометром «ДАВЛЕНИЕ»;

На задней панели генератора расположены:

- тумблер включения питания «ВКЛ/ВЫКЛ» с предохранителем;

- пурафиловый фильтр, где происходит окисление оксида азота (NO) до диоксида азота (NO2);

- угольный фильтр для удаления диоксида азота (NO2), озона (О3), диоксида серы (SO2), сероводорода (H2S) и аммиака (NH3);

Управление осуществляться в ручном режиме (управление с лицевой панели).

Генератор представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.

Внешний вид генераторов представлен на рис 1

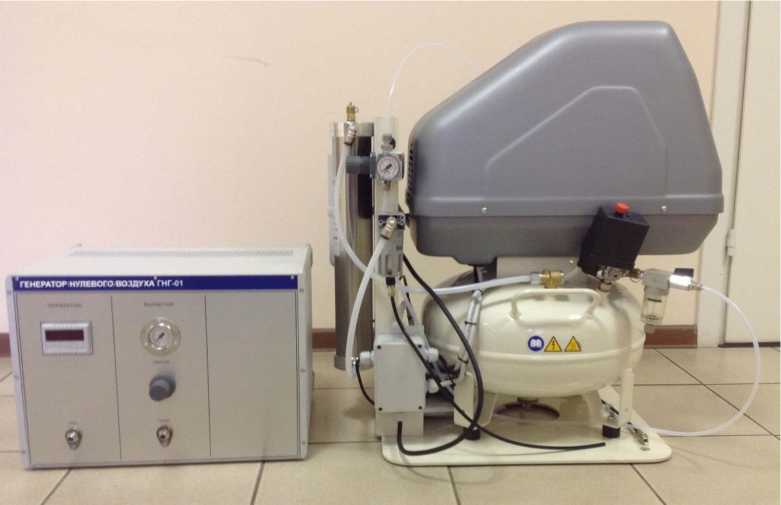

Рис 1. Внешний вид генераторов нулевого воздуха ГНГ-01

Программное обеспечение

Программное обеспечение генераторов ГНГ-01 встроенное - программа микроконтроллера терморегулятора.

Встроенное программное обеспечение разработано изготовителем специально для решения задачи регулирования температуры в реакторе и находится в терморегуляторе.

Программное обеспечение является полностью метрологически значимым.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Влияние программного обеспечения генератора учтено при нормировании метрологических характеристик. Конструкция генераторов исключает возможность несанкционированного влияния на ПО генераторов и измерительную информацию. Уровень защиты - высокий по Р 50.2.077—2014.

Технические характеристики

Метрологические характеристики генераторов приведены в таблице 2.

Таблица 2

Диапазон задания давления на выходе генераторов (100-400) кПа, при этом расход очищенного воздуха на выходе генераторов должен быть не менее 20 дм3/мин.

Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы ± 25 кПа.

Температура точки росы влаги на выходе генераторов (минус 20 ± 5) °С.

Время прогрева генераторов не более 30 мин.

Время непрерывной работы не менее 8 часов.

Срок работы генераторов без замены фильтров блока очистки не менее 1 года.

Габаритные размеры блоков генераторов, мм, не более:

блок компрессора: длина - 700, ширина - 500, высота - 700.

- блок очистки: длина - 515, ширина - 400, высота - 330.

Масса блоков генераторов, кг, не более:

- блок компрессора - 50;

- блок очистки - 7.

Потребляемая мощность 1000 ВА, не более.

Питание генераторов от сети переменного тока напряжением (220+ 22-33) В, частотой (50 ± 1) Гц.

Средний ресурс работы не менее 5000 ч.

Средний срок службы не менее 8 лет. Критерием предельного состояния генераторов является экономическая нецелесообразность восстановления.

Условия эксплуатации:

- температура окружающего воздуха от 288 до 298 К (от 15 до 25 °С);

- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

- относительная влажность окружающего воздуха не более 98 % при температуре 25 °С;

- пространственное положение - горизонтальное с отклонением не более 5° в любом направлении.

Знак утверждения типа

Знак утверждения типа наносится на этикетку, приклеенную на корпус генератора липкой аппликацией по ТУ 29.01-46-81 и на эксплуатационную документацию.

Комплектность

К омплектность поставки для эксплуатации генераторов нулевого воздуха ГНГ-01 приведена в таблице 3.

аблица 3

Сведения о методах измерений

М етодика измерений приведена в документе «Генераторы нулевого воздуха ГНГ-01 Руководство по эксплуатации ШДЕК.418312.001 РЭ».

Нормативные документы

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия

Технические условия ШДЕК.418312.001 ТУ ООО «МОНИТОРИНГ»
