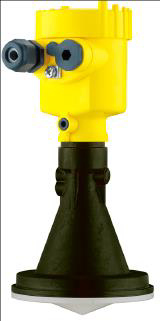

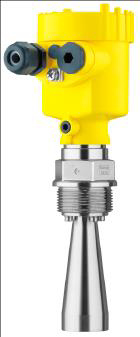

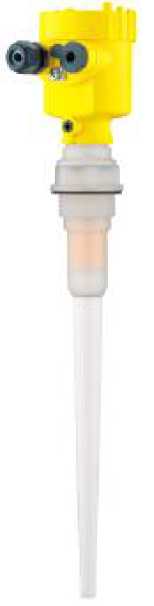

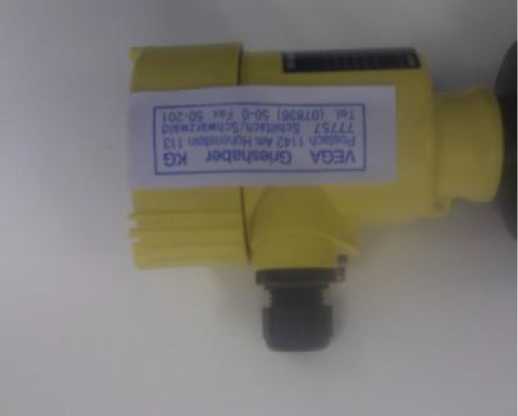

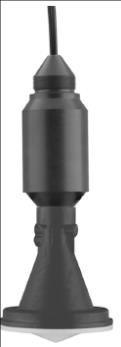

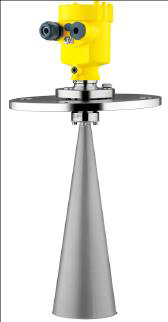

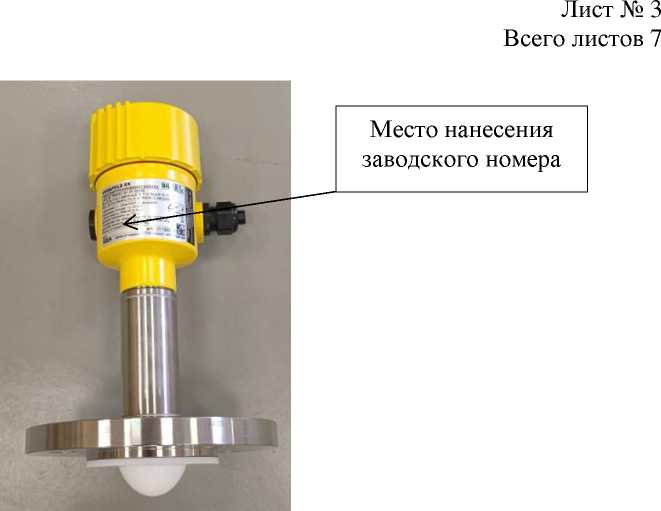

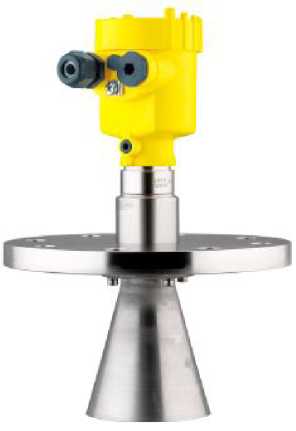

Уровнемеры микроволновые бесконтактные VEGAPULS 6*

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VEGAPULS_60_

VEGAPULS_6X_

Номер версии (идентификационный номер) ПО

не ниже 4.Х.Х 1) 3)

не ниже 1.Х.Х 2) 3)

Цифровой идентификатор ПО

_

1) Для модификаций VEGAPULS WL 61, VEGAPULS 61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS SR 68, VEGAPULS 68.

2) Для модификации VEGAPULS 6X.

3) X относится к метрологически незначимой части ПО и принимает значения от 0 до 9.

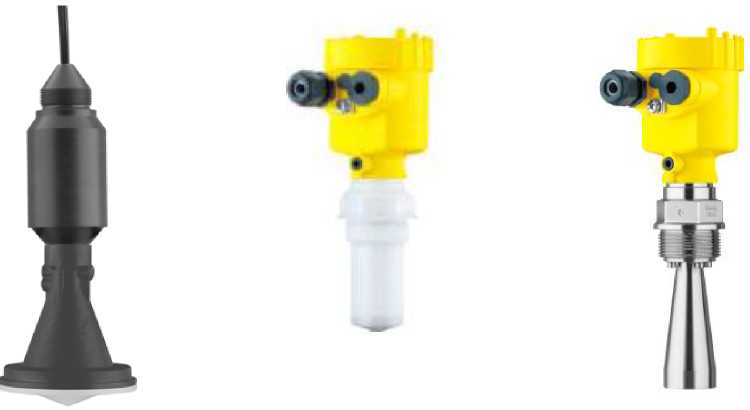

Наименование характеристики

Значение для модификаций

VEGAPULS WL 61

VEGAPULS

61

VEGAPULS

62

VEGAPULS

63

VEGAPULS

65

Диапазон измерений уровня, м

от 0 до 15

от 0 до 35

от 0 до 35

от 0 до 35

от 0 до 35

Пределы допускаемой абсолютной погрешности измерений уровня А, мм

±2

±2

±2

±2

±8

Наименование характеристики

Значение для модификаций

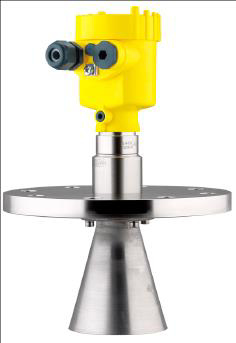

VEGAPULS

66

VEGAPULS

67

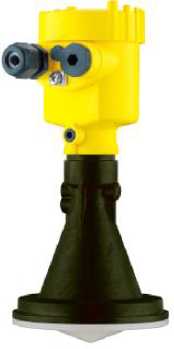

VEGAPULS

SR68

VEGAPULS

68

Диапазон измерений уровня, м

от 0 до 35

от 0 до 15

от 0 до 30

от 0 до 75

Пределы допускаемой абсолютной погрешности измерений уровня А, мм

±8

±2

±2

±2

Наименование характеристики

Значение

Диапазон измерений уровня, м

от 0 до 100 1)

Пределы допускаемой абсолютной погрешности измерений уровня А, мм - в диапазоне измерений до 30 м включ.

- в диапазоне измерений св. 30 м до 50 м включ.

±2; ±3,5; ±5 2) ±5

Пределы допускаемой относительной погрешности измерений уровня, % - в диапазоне измерений свыше 50 м до 100 м включительно

±0,15

Пределы допускаемой основной приведённой к диапазону измерений погрешности    преобразования    измеренного значения уровня

контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, %

±0,06

1) Диапазон измерений уровня конкретного уровнемера находится в указанных в табл. 3 пределах, зависит от исполнения уровнемера и приводится в паспорте уровнемера.

2) Указаны допускаемые значения абсолютной погрешности измерений уровня, значение абсолютной погрешности измерений уровня, из указанных в табл. 3 допускаемых значений, для конкретного уровнемера приводится в паспорте уровнемера.

Примечание - При поверке в условиях эксплуатации без демонтажа Пределы допускаемой абсолютной погрешности измерений уровня для уровнемеров с А < 3 мм равны ±3 мм

Наименование характеристики

Значение для модификаций

VEGAPULS WL 61

VEGAPULS

61

VEGAPULS

62

VEGAPULS

63

VEGAPULS

65

Давление измеряемой среды, МПа

от -0,1 до 0,2

от -0,1 до 0,3

от -0,1 до 16

от -0,1 до 1,6

от -0,1 до 1,6

Температура измеряемой среды, °С

от -40 до +80

от -40 до +80

от -200 до +450

от -200 до +200

от -40 до +150

Температура окружающей среды, °С

от -40 до +80

от -60 до +80 по индивидуальному заказу

Степень защиты

IP66/IP67; IP66/IP68

Габаритные размеры, мм, не более

415x200x200

415x200x200

790x450x450

370x430x430

768x280x280

Масса, кг, не более

3,4

3,4

17,2

15,5

15,4

Напряжение питания постоянного тока, В

от 9_17,5 до 14.36

(в зависимости от исполнения электроники и маркировки взрывозащиты)

Маркировка взрывозащиты

0Ex ia IIC T6.. ,T1 Ga X; 0/1 Ex ia IIC T6.. ,T1 Ga/Gb X; 1Ex ia IIC T6.. ,T1 Gb X; РВ Ex ia I Mb X; 0/1 Ex ia/db IIC T6.T1 Gb X, 1Ex db ia IIC T6. T1 Gb X;

Ex ta IIIC T* Da X Ex ta/tb IIIC T* Da/Db X, Ex tb IIIC T* Db X

П

родолжение таблицы 4

Наименование характеристики

Значение для модификаций

VEGAPULS

66

VEGAPULS

67

VEGAPULS

SR68

VEGAPULS

68

Давление измеряемой среды, МПа

от -0,1 до 16

от -0,1 до 0,2

от -0,1 до 10

от -0,1 до 16

Температура

измеряемой среды, °С

от -60 до +400 (от -200 до +400 без взрывозащиты)

от -40 до +80

от -200 до +250

от -200 до +450

Температура

окружающей среды, °С

от -40 до +80

от -60 до +80 по индивидуальному заказу

Степень защиты

IP66/IP67; IP66/IP68

Габаритные размеры, мм, не более

846x585x585

415x200x200

790x450x450

790x450x450

Масса, кг, не более

13,6

3,4

17,2

17,2

Напряжение питания постоянного тока, В

от 9.17,5 до 14.36

(в зависимости от исполнения электроники и маркировки взрывозащиты)

Маркировка взрывозащиты

0Ex ia IIC T6.T1 Ga X; 0/1 Ex ia IIC T6.T1 Ga/Gb X; 1Ex ia IIC T6.T1 Gb X; РВ Ex ia I Mb X; 0/1 Ex ia/db IIC T6.T1 Gb X, 1Ex db ia IIC T6. T1 Gb X;

Ex ta IIIC T* Da X Ex ta/tb IIIC T* Da/Db X, Ex tb IIIC T* Db X

Технические характеристики конкретного уровнемера находятся в указанных в табл. 4 пределах, зависят от исполнения уровнемера и приводятся в паспорте уровнемера.

Наименование характеристики

Значение

Давление измеряемой среды, МПа

от -0,1 до 16

Температура измеряемой среды, °С

от -196 до +450

Степень защиты

IP66/IP67; IP66/IP68

Температура окружающей среды, °С

от -40 до +80

от -60 до +80 по индивидуальному заказу

Габаритные размеры, мм, не более

90x450x450

Масса, кг, не более

17,2

Напряжение питания постоянного тока, В

от 12 до 35

Выходные сигналы - цифровой - аналоговый

HART, Profibus PA, Modbus, Ethernet-APL 4 - 20 мА

Маркировка взрывозащиты

0Ex ia IIC T6.. ,T1 Ga X; 0/1 Ex ia IIC T6.. ,T1 Ga/Gb X; 1Ex ia IIC T6.T1 Gb X, Ex ia IIIC T200 102°C Da X, Ex ia IIIC T 111 °C Da/Db X, Ex ia IIIC T 111 °C Db X; 0/1 Ex db IIC T6.T1 Gb X, 1Ex db IIC T6.T1 Gb X;

Ex ta IIIC T* Da X, Ex ta/tb IIIC T* Da/Db X, Ex tb IIIC T* Db X

Технические характеристики конкретного уровнемера находятся в указанных в табл. 5 пределах, зависят от исполнения уровнемера и приводятся в паспорте уровнемера.

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Наименование

Кол-во

Примечание

Уровнемеры микроволновые бесконтактные VEGAPULS 6*

1

В соответствии с заказом

Комплект запасных частей

В соответствии с заказом

Паспорт

1

Руководство по эксплуатации

1
