Газоанализаторы ЕН1000
| Номер в ГРСИ РФ: | 27631-21 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ЗАО "ЭНАЛ", г.Москва |
Газоанализаторы ЕН1000 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения содержания оксида углерода (СО) в воздухе рабочей зоны производственных помещений и выдачи сигналов при превышении содержания оксида углерода установленных пороговых значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27631-21 |
| Наименование | Газоанализаторы |
| Модель | ЕН1000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 15.03.2026 |
Производитель / Заявитель
Акционерное общество "ЭНАЛ" (АО "ЭНАЛ"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 65 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 65 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 27631-21: Описание типа СИ | Скачать | 525.2 КБ | |
| 27631-21: Методика поверки | Скачать | 801.4 КБ |
Описание типа
Назначение
Газоанализаторы ЕН1000 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения содержания оксида углерода (СО) в воздухе рабочей зоны производственных помещений и выдачи сигналов при превышении содержания оксида углерода установленных пороговых значений.
Описание
Принцип действия газоанализаторов ЕН1000 основан на использовании электрохимической реакции окисления оксида углерода (СО). Оксид углерода путем диффузии поступает в электрохимическую ячейку, находящуюся в блоке датчика газоанализатора. В результате происходящего в ней окисления оксида углерода формируется электрический сигнал, пропорциональный массовой концентрации оксида углерода в воздухе. Электрический сигнал усиливается и передается по линии связи в блок сигнализации, где преобразуется в аналоговый токовый сигнал для выдачи во внешние цепи, а также используется для представления измеренного значения концентрации оксида углерода на цифровом табло блока в значениях ПДК и для выработки сигналов в виде «сухих» переключающих контактов и выходных замыкающихся электрических цепей оптореле, соответствующих двум пороговым значениям концентрации оксида углерода.
Газоанализаторы ЕН1000 состоят из блока сигнализации ЕН001 (ЕН001-01, ЕН001-02, ЕН001-03) и датчиков ЕН100 в количестве от 1 до 8 штук.
Газоанализаторы ЕН1000 выпускаются в 4 исполнениях: ЕН1000, ЕН1000-01, ЕН1000-02 и ЕН1000-03, отличающихся количеством измерительных каналов 4 (ЕН1000-02, ЕН1000-03) или 8 (ЕН1000, ЕН1000-01) и видом монтажа блока сигнализации - настенного (ЕН1000, ЕН1000-02) или щитового (ЕН1000-01, ЕН1000-03).
Общий вид газоанализатора ЕН1000 представлен на рисунках 1, 2.
Пломбирование газоанализатора ЕН1000 не предусмотрено.

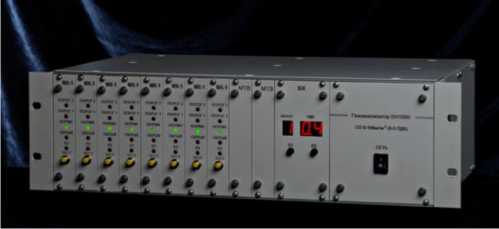

Рисунок 1 - Общий вид блока сигнализации ЕН001

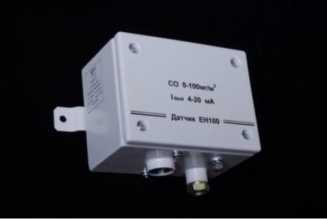

Рисунок 2 - Общий вид датчика ЕН100
Программное обеспечение
отсутствует
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации оксида углерода в воздухе, мг/м3 (ПДК) |
от 0 до 100,0 (5 ПДК) включ. |
|
Пределы допускаемых значений основной приведённой погрешности (уо) измерений массовой концентрации оксида углерода в диапазоне от 0 до 20,0 мг/м3 (1 ПДК) включ., % |
± 25,0 |
|
Пределы допускаемых значений основной относительной погрешности (с>0 ) измерений массовой концентрации оксида углерода в диапазоне св. 20,0 (1 ПДК) до 100,0 мг/м3 (5 ПДК) включ., % |
± 25,0 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10оС, в долях от пределов допускаемой основной погрешности |
0,25 |
|
Время установления показаний То,9, с, не более |
45 |
|
Время работы без корректировки показаний, сутки |
30 |
|
Пороги срабатывания сигнализации, мг/м3 (ПДК): - Порог 1 |
20,0 (1 ПДК) |
|
- Порог 2 |
100,0 (5 ПДК) |
|
Время прогрева, мин, не более |
30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания переменного тока, В |
220-11 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Потребляемая мощность, ВА, не более |
25 |
|
Габаритные размеры, мм, не более: | |
|
Датчик: | |
|
- высота |
126 |
|
- ширина |
95 |
|
- длина |
190 |
|
Блок сигнализации ЕН001: | |
|
- высота |
151 |
|
- ширина |
306 |
|
- длина |
483 |
|
Блок сигнализации ЕН001-01: | |
|
- высота |
133 |
|
- ширина |
325 |
|
- длина |
483 |
|
Блок сигнализации ЕН001-02: | |
|
- высота |
151 |
|
- ширина |
306 |
|
- длина |
376 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Блок сигнализации ЕН001-03: | |
|
- высота |
133 |
|
- ширина |
325 |
|
- длина |
376 |
|
Масса, кг, не более | |
|
Датчик |
1,5 |
|
блок сигнализации ЕН001, ЕН001-01 |
9,5 |
|
блок сигнализации ЕН001-02, ЕН001-03 |
7,0 |
|
Условия эксплуатации: | |
|
Датчик ЕН100: | |
|
- температура окружающей среды, °С |
от - 35 до + 60 |
|
- относительная влажность воздуха при температуре не более 35°С без конденсации влаги, % |
до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106, 7 |
|
- синусоидальная вибрация: | |
|
диапазон частот, Гц |
от 10 до 55 |
|
амплитуда, мм |
до 0,35 |
|
Блок сигнализации ЕН001 (ЕН001-01, ЕН001-02, ЕН001-03): - температура окружающей среды, °С |
от + 5 до + 50 |
|
- относительная влажность воздуха при температуре не более 35°С без конденсации влаги, % |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106, 7 |
|
- синусоидальная вибрация: | |
|
диапазон частот, Гц |
от 5 до 25 |
|
амплитуда, мм |
до 0,1 |
|
Степень защиты от попадания внешних твердых предметов и воды по ГОСТ 14254-2015: - корпуса датчика ЕН100 |
IP53 |
|
- блока сигнализации БС |
IP44 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Полный средний срок службы, лет, не менее |
10 |
|
Маркировка взрывозащиты: - датчик ЕН100 |
«1Ex ib IIC T3 Gb» |
|
- блок сигнализации ЕН001 (ЕН001-01, ЕН001-02, ЕН001-03) |
«[Ex ib Gb]IIC» |
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации и на шильдик, расположенный на корпусе блока сигнализации газоанализатора методом штемпелевания.
Комплектность
|
Таблица 4 - Комплектность газоанализатора ЕН |
000 | |
|
Наименование |
Обозначение |
Количество |
|
Блок сигнализации ЕН001 |
ЛНПК2.390.000 |
1 шт. |
|
Датчик ЕН100 |
ЛНПК3.035.000 |
до 8 шт. |
|
Комплект ЗИП |
ЛНПК4.070.106 |
1 шт. |
|
Комплект монтажных частей для ЕН1000 |
ЛНПК4.075.044 |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Комплект монтажных частей для ЕН1000-01 |
ЛНПК4.075.045 |
1 шт. |
|
Комплект монтажных частей для ЕН1000-02 |
ЛНПК4.075.046 |
1 шт. |
|
Комплект монтажных частей для ЕН1000-03 |
ЛНПК4.075.047 |
1 шт. |
|
Газоанализатор ЕН1000. Паспорт |
ЛНПК2.840.003 ПС |
1 экз. |
|
Датчик ЕН100. Паспорт |
ЛНПК3.035.000 ПС |
до 8 экз. |
|
Руководство по эксплуатации |
ЛНПК2.840.003 РЭ |
1 экз. |
|
Методика поверки |
ЛНПК2.840.003 МП |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации в разделах 1.2 и 1.4.
Нормативные документы
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной
поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4215-003-29035580-04-ЛУ Газоанализаторы ЕН1000. Технические условия.
