Приборы автоматизированные для измерения магнитных и механических характеристик металлов по диаграмме вдавливания ТЕСТ-5У
| Номер в ГРСИ РФ: | 27722-09 |
|---|---|
| Производитель / заявитель: | ООО "НСУЦ "ЦМИР", г.Москва |
Для измерения содержания ферритной фазы в металле, а также условного предела текучести, временного сопротивления, твердости по Бринеллю исследуемых материалов в процессе контактного деформирования в атомной энергетике, машиностроении, металлургии и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27722-09 |
| Действует | по 06.02.2020 |
| Наименование | Приборы автоматизированные для измерения магнитных и механических характеристик металлов по диаграмме вдавливания |
| Модель | ТЕСТ-5У |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1adfad2f-db43-d5b3-ccd7-3a05a9c0f13e |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4271-001-59085090-2004 |
| Класс СИ | 28.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | Взамен № 27722-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 37678 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 12д от 10.12.09 п.238 |
Производитель / Заявитель
ООО "Научно-сертификационный учебный центр материаловедения и ресурса компонентов ядерной техники "Центр материаловедения и ресурса" (НСУЦ "ЦМиР"), г.Жуковский
Россия
109507, ул.Ферганская, 25, тел./факс (495) 376-13-15, 129281, ул.Летчика Бабушкина, д.32. Тел/факс (499)503-95-29., E-mail: testm@orc.ru
Поверка
| Методика поверки / информация о поверке | МП 64-261-2004 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
27722-09: Описание типа
2015-27722-09.pdf
|
Скачать | 130.5 КБ | |
|
27722-09: Методика поверки
2022-mp27722-09.pdf
|
Скачать | 74.2 КБ |
Описание типа
Назначение
Приборы автоматизированные для измерения магнитных и механических характеристик металлов по диаграмме вдавливания ТЕСТ-5У (далее - прибор ТЕСТ-5У) предназначены для измерения объемной доли ферритной фазы в металле, а также условного предела текучести, временного сопротивления, твердости по Бринеллю исследуемых материалов в процессе контактного деформирования.
Описание
Принцип действия прибора ТЕСТ-5У заключается в реализации метода кинетического индентирования, который состоит в непрерывной регистрации процесса вдавливания индентора в виде трехкоординатной диаграммы: «нагрузка на индентор - глубина внедрения индентора в поверхность исследуемого материала-текущая скорость внедрения индентора» на трех стадиях процесса: активного нагружения, выдержки под нагрузкой, разгрузки с возможностью повторного многократного циклического нагружения. На основе анализа полученных в результате испытаний диаграмм вдавливания рассчитываются механические характеристики испытуемого материала.
Комплектация прибора ТЕСТ-5У ферритометрической и (или) акустико-эмиссионной системой позволяет регистрировать изменение объемной доли ферритной фазы в исследуемом металле и сигналы акустической эмиссии в ходе испытаний на вдавливание.
Конструктивно прибор ТЕСТ-5У включает в себя опорную силовую раму, служащую для закрепления головки-редуктора, измерительный узел, электронный блок управления приводом и персональный компьютер. Опорные силовые рамы могут быть следующих типов:
- лабораторного - для лабораторных исследований;
- цепного - для контроля трубопроводов;
- магнитного - для контроля сосудов большого диаметра;
- распорного - для внутрикорпусного контроля.
Внешний вид прибора ТЕСТ-5У на силовой раме лабораторного типа и место нанесения знака поверки и знака утверждения типа приведены на рисунке 1, на рисунке 2 представлены приборы ТЕСТ-5У на цепной и магнитной силовых рамах.
Место нанесения знака поверки и утверждения _____типа_____
Рисунок 1 - Прибор ТЕСТ-5У на силовой раме лабораторного типа

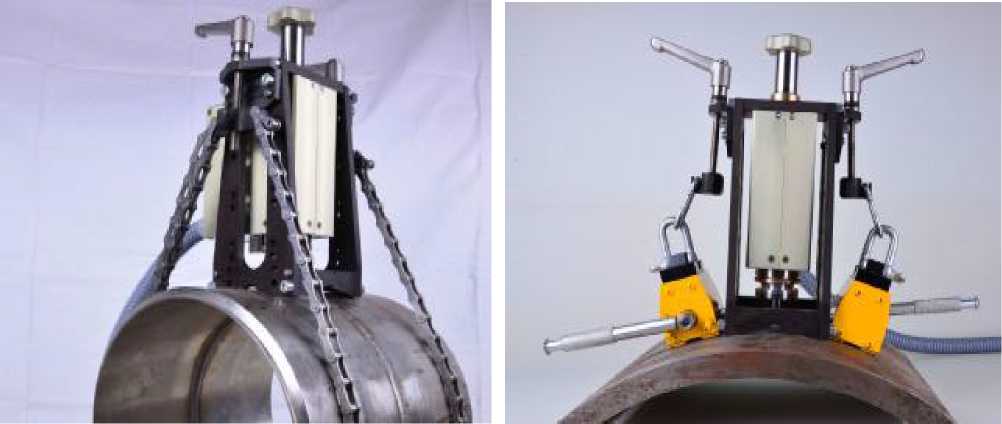

Рисунок 2 - Прибор ТЕСТ-5У на цепной силовой раме (слева) и на магнитной силовой раме (справа)
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления процессом измерений, сбора результатов измерений, поверки и калибровки датчиков глубины и силы, обработки результатов измерений, расчета значений твердости, а также механических и магнитных свойств испытуемого материала.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки (данные) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HTSoft |
|
Номер версии (идентификационный номер ПО) |
2.1 |
|
Цифровой идентификатор ПО |
ffd29192456cbff83ff8e5578d4208b2 |
|
Другие идентификационные данные (если имеются) |
_ |
Метрологически значимая часть ПО - программа анализа, файл «twork.exe».
Уровень защиты ПО прибора от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения твердости по Бринеллю, НВ |
от 80 до 450 |
|
Пределы допускаемой относительной погрешности измерения твердости, % |
±4,0 |
|
Диапазон измерений условного предела текучести и временного сопротивления для сталей, указанных ниже, МПа: сталь углеродистая качественная конструкционная, сталь корпусная в различных состояниях, сталь 10ГН2МФА, аустенитная сталь, сварные соединения указанных выше сталей |
от 100 до 900 |
|
Пределы допускаемой относительной погрешности измерения условного предела текучести и временного сопротивления, % |
±10 |
|
Диапазон измерения объемной доли ферритной фазы (содержания ферритной фазы), % |
от 1,0 до 20 |
|
Пределы допускаемой относительной погрешности измерения объемной доли ферритной фазы, % |
±15 |
|
Диапазон показаний амплитуды акустических сигналов, дБ (приведенные к 1 мкВ) |
от 28 до 100 |
|
Чувствительность измерения амплитуд акустических сигналов, дБ, не более |
28 |
|
Рабочее напряжение питания от трехфазной сети переменного тока, В |
380 |
|
Потребляемая мощность, кВт, не более |
1,0 |
|
Габаритные размеры, мм, не более: - электронного блока управления приводом - головки-редуктора - измерительного узла |
250x420x460 400x400x400 60x60x200 |
|
Наименование характеристики |
Значение |
|
- ферритометрической системы |
300x250x350 |
|
- акустико-эмиссионной системы |
140x450x370 |
|
Масса, кг, не более: - электронного блока управления приводом |
20 |
|
- головки-редуктора |
20 |
|
- измерительного узла |
5 |
|
- ферритометрической системы |
7 |
|
- акустико-эмиссионной системы |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, оС |
от + 5 до + 40 |
|
- относительная влажность воздуха, %, не более |
90 (при + 30 оС) |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
12500 |
|
У становленный срок службы до списания, лет |
5 |
Знак утверждения типа
наносится на кожух измерительного узла методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Обозначение |
Кол-во (шт.) |
|
У ниверсальная нагружающая головка- редуктор |
1 | |
|
Измерительный узел с базовым шаровым индентором D=2,5 мм |
1 | |
|
Электронный блок управления приводом |
ЭШИМ-1 |
1 |
|
Опорная силовая рама |
1 | |
|
Диск с программным обеспечением |
1 | |
|
Шток со сферической лункой для калибровки по нагрузке |
1 | |
|
Ферритометрическая система |
1 (по требованию заказчика) | |
|
Акустико-эмиссионная система |
1 (по требованию заказчика) | |
|
Паспорт |
1 | |
|
Прибор автоматизированный для измерения магнитных и механических характеристик ТЕСТ-5У Руководство по эксплуатации |
РЭ 427113-01059085090-2004 |
1 |
|
ГСИ. Прибор автоматизированный для измерения магнитных и механических характеристик металлов по диаграмме вдавливания ТЕСТ-5У. Методика поверки |
МП 64-261-04 |
1 |
Поверка
осуществляется по документу МП 64-261-2004 «ГСИ. Прибор автоматизированный для измерения магнитных и механических характеристик металлов по диаграмме вдавливания ТЕСТ-5У. Методика поверки», утвержденному ФГУП «УНИИМ» в сентябре 2004 г.
Основные средства поверки (эталоны), применяемые для поверки:
- динамометры эталонные 2 разряда по ГОСТ Р 8.663 для измерения статической силы сжатия;
- плоскопараллельные меры длины (набор №1 или №2) 3 класса по ГОСТ 9038;
- меры твердости эталонные 2 разряда типа МТБ по ГОСТ 9031;
- комплект стандартных образцов содержания ферритной фазы ГСО №2427-82.
Сведения о методах измерений
Методики измерений изложены в документе РЭ 427113-01059085090-2004 «Прибор автоматизированный для измерения магнитных и механических характеристик ТЕСТ-5У. Руководство по эксплуатации»
Нормативные документы
ГОСТ 8.062-85 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля.
ГОСТ 8.398-80 Приборы для измерения твердости металлов и сплавов. Методы и средства поверки.
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
ТУ 4271-001-59085090-2004 Прибор автоматизированный для измерения магнитных и механических характеристик металлов по диаграмме вдавливания ТЕСТ-5У. Технические условия.
Рекомендации к применению
При осуществлении производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
