Термометры сопротивления (Термопреобразователи сопротивления) ДТС
| Номер в ГРСИ РФ: | 28354-10 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО "ПО "ОВЕН", г.Москва |
Термопреобразователи сопротивления ДТС (далее по тексту - ТС) предназначены для непрерывных измерений температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел, в том числе в составе систем теплоснабжения, вентиляции и кондиционирования воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 28354-10 |
| Действует | по 17.02.2030 |
| Наименование | Термометры сопротивления (Термопреобразователи сопротивления) |
| Модель | ДТС |
| Модификации |
ХХ4 ХХ5 |
| Приказы |
№1571 от
10.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c97789a2-4be4-3f6e-ad32-9423a97cc510 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-023-46526536-2009 |
| Класс СИ | 32.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 28354-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39452 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д от 18.03.10 п.412 |
Производитель / Заявитель
ООО «ПО ОВЕН», РОССИЯ, 301830, Тульская обл., г. Богородицк, р-н. Богородицкий, проезд Заводской, стр. 2 "Б"
Россия
109518, 1-й Грайвороновский пр-д, д.20, стр.16, тел./факс (495) 171-80-89, тел. 171-09-21, (109456, 1-й Вешняковский пр., 2), 111024, 2-я ул.Энтузиастов, д.5, корп.5. Тел./факс (495) 221-60-64, www.owen.ru, E-mail: support@owen.ru
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.461-2009 Для ТС без нормирующих преобразователей поверка осуществляется по "Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки"
ГОСТ Р 8.624-2006 Поверка термометра сопротивления в исполнении «сенсор» осуществляется по «ГСИ. Термометры сопротивления из платины, меди и никеля. Методика поверки»
КУВФ.405210.003МП Термометры сопротивления ДТС со встроенным нормирующим преобразователем.Методики поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
2209928
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2202033 (100%) |
| Неуспешных поверок (СИ непригодно) | 7895 (0 %) |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
28354-10: Описание типа
2023-28354-10-1.pdf
|
Скачать | 598.3 КБ | |
|
28354-10: Методика поверки
2024-mp28354-10.pdf
Файл устарел
|
Скачать | 386.4 КБ | |
|
28354-10: Методика поверки
КУВФ.405210.003МП
2024-mp28354-10-1.pdf
|
Скачать | 386.4 КБ | |
|
28354-10: Описание типа
2026-28354-10.pdf
|
Скачать | 401.4 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления ДТС (далее по тексту - ТС) предназначены для непрерывных измерений температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел, в том числе в составе систем теплоснабжения, вентиляции и кондиционирования воздуха.
Описание
Принцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (ЧЭ) при изменении температуры. Величина изменения электрического сопротивления определяется типом материала ЧЭ и величиной изменения температуры.
ЧЭ ТС выполнен из металлической проволоки или в виде напыленной на подложку плёнки.
Для защиты от механических воздействий ЧЭ помещен в защитную арматуру.
ТС изготавливаются в различных модификациях моделей ХХ4 и моделей ХХ5, отличающихся друг от друга конструктивным исполнением, типом НСХ, количеством ЧЭ в корпусе, диапазоном измеряемых температур, способом контакта с измеряемой средой. ТС изготавливаются с кабельным выводом или с коммутационной головкой.
ТС выпускаются в общепромышленном и во взрывозащищенном исполнении.
В коммутационную головку ТС могут устанавливаться нормирующие преобразователи (НП), предназначенные для преобразования измеренной ЧЭ температуры в унифицированный выходной сигнал постоянного тока от 4 до 20 мА с возможностью наложения частотно-модулированного сигнала HART-протокола.
Фотографии общего вида ТС приведены на рисунках 1-3. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, и знак утверждения типа наносятся на этикетку ТС типографским методом или на корпус ТС/бирку методом лазерной гравировки в местах, приведённых на рисунке 4. Пломбирование ТС не предусмотрено.

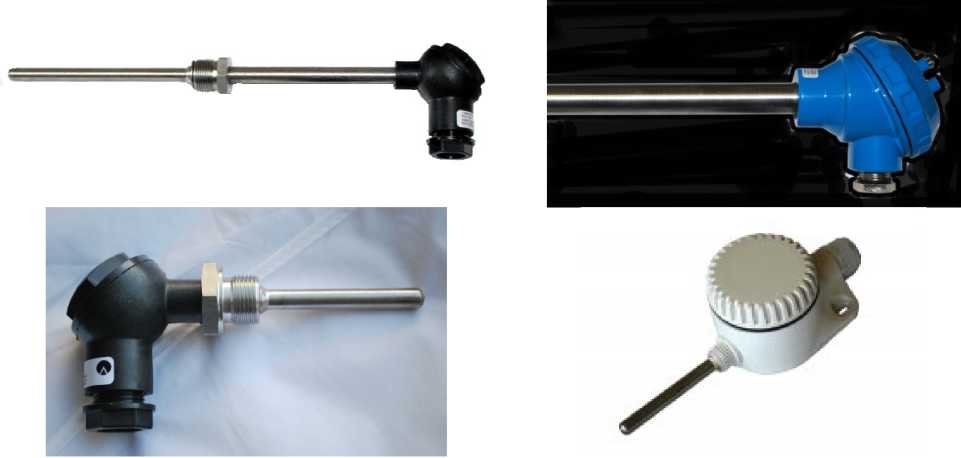

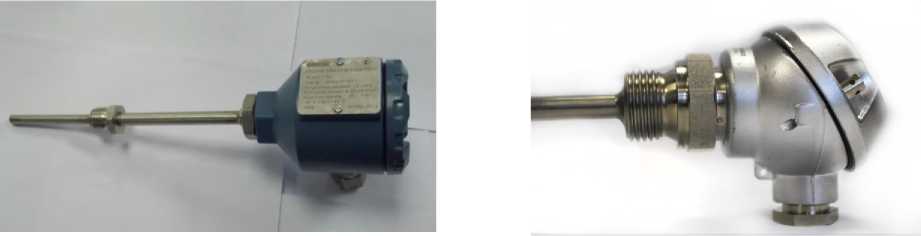

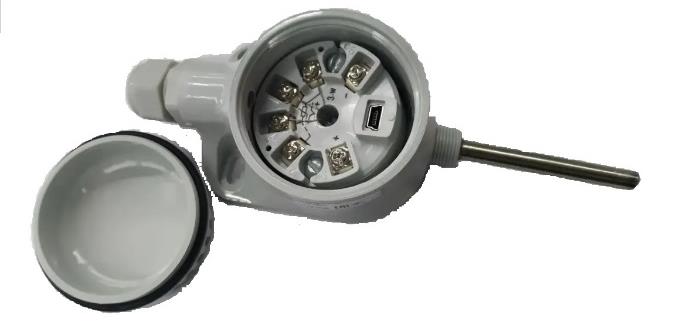

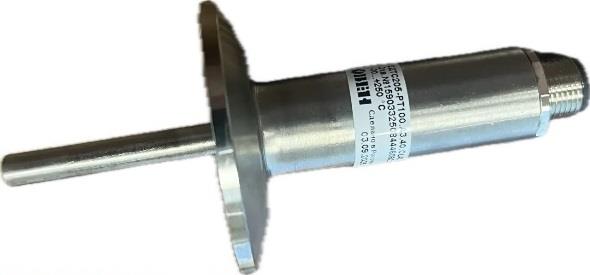

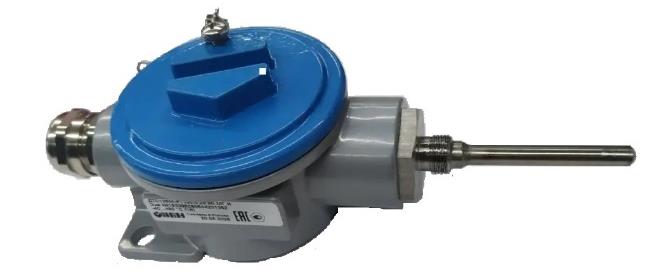

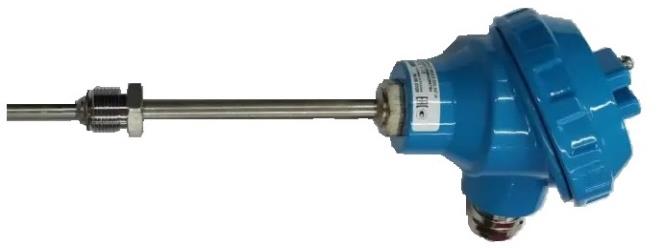

Рисунок 1 - Общий вид термопреобразователей сопротивления с клеммными головками модели ХХ5

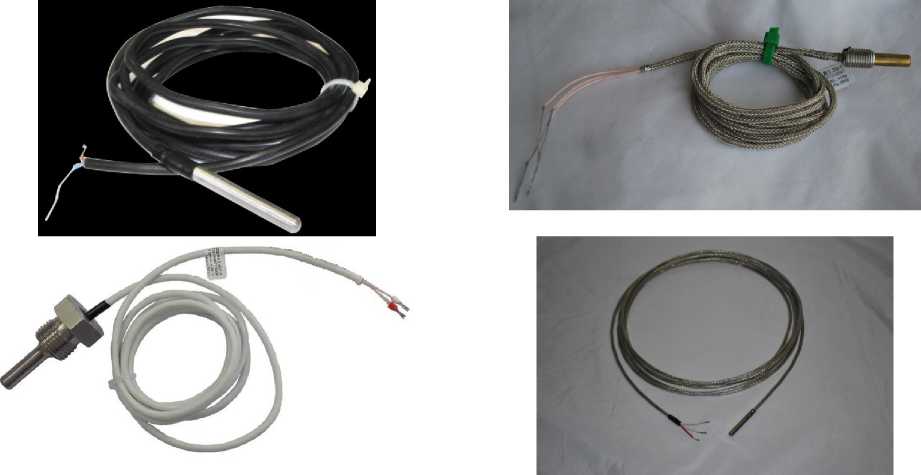

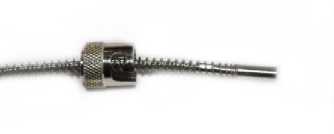

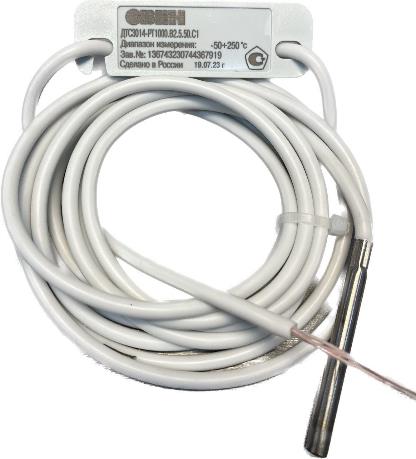

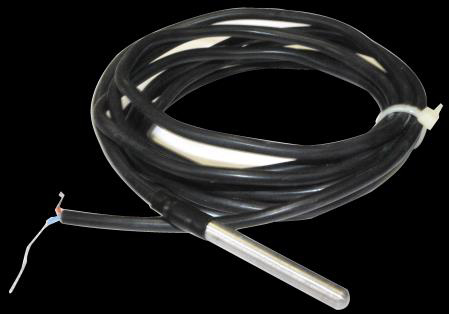

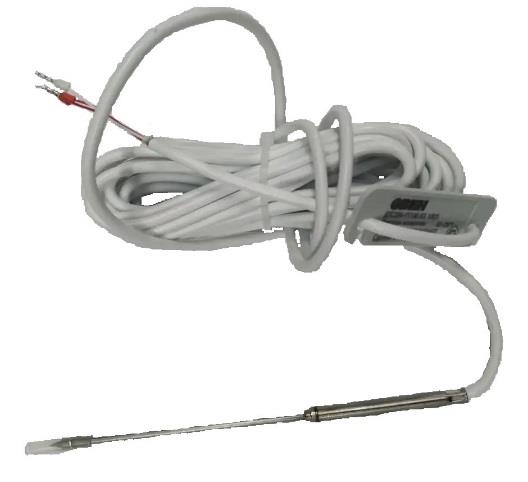

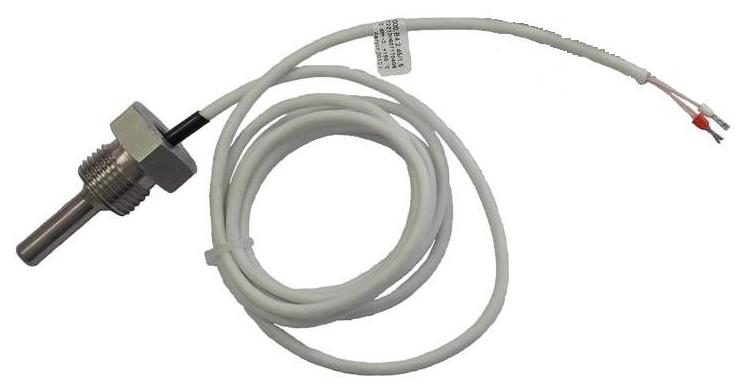

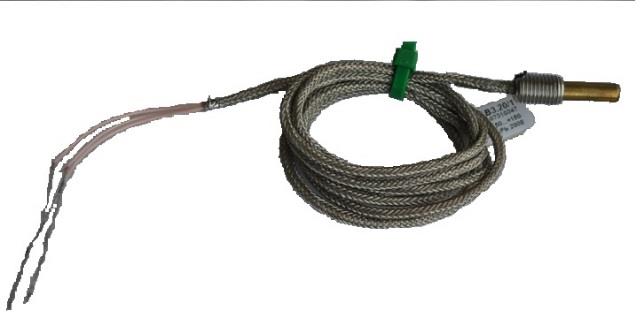

Рисунок 2 - Общий вид термопреобразователей сопротивления с кабельными выводами модели ХХ4

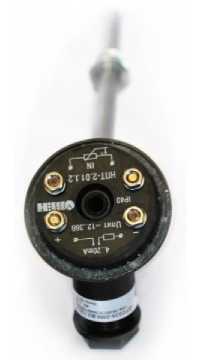

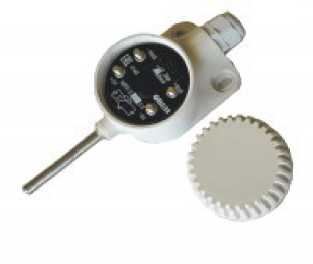

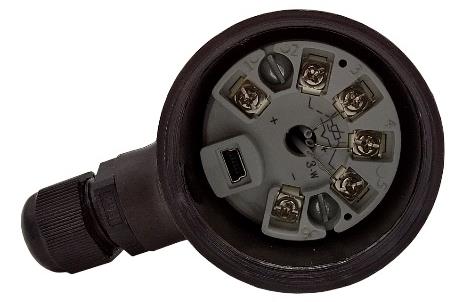

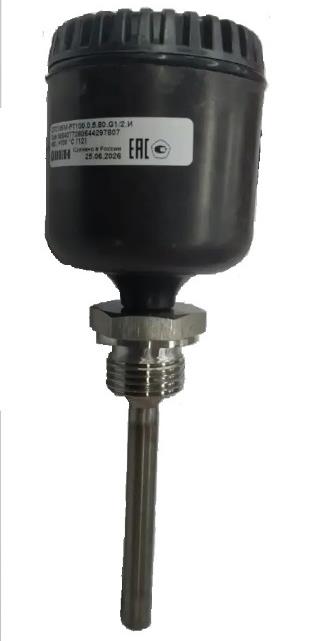

Рисунок 3 - Общий вид термопреобразователей сопротивления со встроенным нормирующим преобразователем
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера

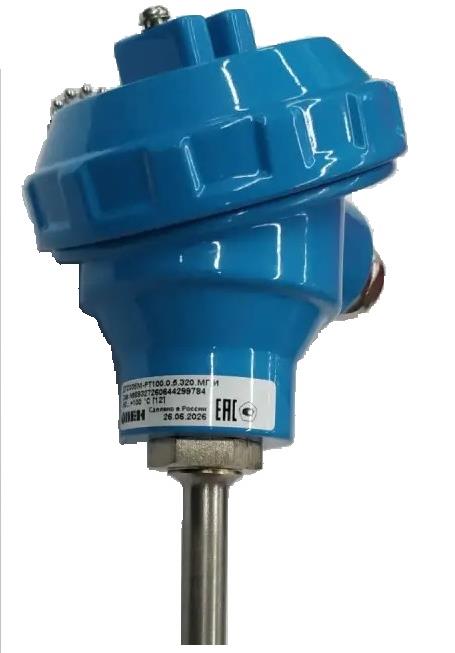

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (ПО) нормирующего преобразователя ТС (только для ТС со встроенным НП) состоит из встроенной в корпус средства измерений «Термопреобразователи сопротивления ДТС» части ПО.
Для функционирования преобразователей необходимо наличие встроенной части ПО.
Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные встроенной части ПО представлены в таблицах 1 - 4.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-2 |
|
Идентификационное наименование ПО |
NPT02_v2_00.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-3 |
|
Идентификационное наименование ПО |
НПТ3 ПО 1.06.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.6 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
PR 4-20 мА |
|
Идентификационное наименование ПО |
tok.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.13.1002 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
PR 4-20 мА + HART |
|
Идентификационное наименование ПО |
hart.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.13.1002 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 5-7. Показатели надежности приведены в таблице 8.
Таблица 5 - Метрологические характеристики ТС без НП
|
Класс допуска по ГОСТ 6651-2009 |
Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры), °С |
Диапазон измерений температуры 1), °С | ||
|
Платиновый ТС, ЧЭ |
Медный ТС, ЧЭ |
Никелевый ТС, ЧЭ | ||
|
А W 0.15 F 0.15 |
±(0,15+0,002-|t|) |
от -100 до +450 |
от -50 до +100 |
- |
|
Класс допуска по ГОСТ 6651-2009 |
Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры), °С |
Диапазон измерений температуры 1), °С | ||
|
Платиновый ТС, ЧЭ |
Медный ТС, ЧЭ |
Никелевый ТС, ЧЭ | ||
|
В W 0.3 F 0.3 |
±(0,3+0,005-|t|) |
от -196 до +660 |
от -50 до +200 |
- |
|
С W 0.6 F 0.6 |
±(0,6+0,01-|t|) |
от -196 до +660 |
от -180 до +200 |
от -60 до +180 |
1) Указаны предельные значения. Конкретный диапазон, в зависимости от типа применяемого чувствительного элемента, материала защитной арматуры и наличия НП, указан в паспорте и на шильдике ТС.
Таблица 6 - Метрологические характеристики ТС с НП
|
Наименование характеристики |
Значение характеристики в зависимости от модификации ТС | ||
|
для ТС с платиновыми ЧЭ |
для ТС с медными ЧЭ |
для ТС с никелевыми ЧЭ | |
|
Диапазон измерений температуры термопреобразователей сопротивления с НП, °C 1) |
от -50 до +100; от 0 до +100; от 0 до +150; от 0 до +200; от 0 до +250; от 0 до +300; от 0 до +400; от 0 до +500; от -50 до +500; от 0 до +600; от 0 до +650 |
от -50 до +50; от 0 до +100; от 0 до +150; от -50 до +150; от -50 до +180 |
от -60 до +50; от 0 до +100; от 0 до +150; от -60 до +150; от -60 до +180 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности термопреобразователей сопротивления с унифицированным сигналом, % |
±0,25; ±0,5 |
±0,5; ±1,0 |
±1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности ТС со встроенным НП, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона, от предела допускаемой основной приведенной погрешности |
0,2 | ||
|
Нормальные условия применения узлов коммутации - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, % |
от +10 до +30 95 от 66 (84,0 для ТС с НП) до 106,7 | ||
1) Допускается выпускать ТС и с другими диапазонами измерений, лежащими в границах диапазона от -50 °С до +650 °С, но при этом, минимальный интервал диапазона измерений должен быть не менее 100 °С.
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение сопротивления ТС при 0 °C (Ro), Ом |
50; 100; 500;1000 |
|
Рабочие условия применения узлов коммутации - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, % |
от -60 1) до +85 95 от 66 (84,0 для ТС с НП) до 106,7 |
|
Электрическое сопротивление изоляции ТС при температуре от +15 °С до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
|
Диаметр защитной арматуры, мм |
от 3 до 20 |
|
Длина монтажной части, мм |
от 20 до 2000 |
|
Масса, г |
от 14 до 700 |
|
Напряжение питания со встроенным НП, В |
от 12 до 36 |
|
Степень защищенности узлов коммутации ТС от воздействия окружающей среды в соответствии с ГОСТ 14254-2015 |
IP54, IP65, IP67 |
|
Устойчивость к воздействию синусоидальных колебаний в соответствии с ГОСТ Р 52931-2008 - ТС без монтажных элементов (в гладкой защитной арматуре) - остальные ТС |
V2 N2 |
|
1) Для ТС с НП - от -40 °С до +85 °С | |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка ТС до отказа, ч, не менее: - для платиновых ТС, работающих в диапазоне температур от -50 °С до +250 °С включ. |
100000 |
|
- для платиновых ТС, работающих в диапазоне температур от -196 °С до -50 °С не включ. и св. +250 °С до +450 °С включ. |
40000 |
|
- для платиновых ТС, работающих в диапазоне температур св. +450 °С до +660 °С |
10000 |
|
- для медных ТС, работающих в диапазоне температур от -50 °С до +200 °С включ. |
100000 |
|
- для медных ТС, работающих в диапазоне температур от -180 °С до -50 °С не включ. |
15000 |
|
- для никелевых ТС, работающих в диапазоне температур от -50 °С до +180 °С |
100000 |
|
- для никелевых ТС, работающих в диапазоне температур от -60 °С до -50 °С не включ. |
15000 |
Знак утверждения типа
наносится на корпус ТС при помощи наклейки или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
Согласно ТУ |
В соответствии с заказом |
|
Паспорт |
КУВФ.405210.003ПС |
1 экз. |
|
Руководство по эксплуатации |
КУВФ.405210.003РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Использование по назначению» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ТУ 4211-023-46526536-2009 «Термопреобразователи сопротивления ДТС. Технические условия»
