Преобразователи термоэлектрические ДТП

Назначение

Преобразователи термоэлектрические ДТП (далее по тексту - термопреобразователи или ДТП) предназначены для непрерывного измерения температуры жидких, паро-и газообразных сред, сыпучих материалов и твердых тел.

Описание

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов и разностью температур мест соединения (спаев) чувствительных элементов.

Чувствительные элементы термопреобразователей изготавливаются либо из двух термоэлектродов по ГОСТ 1790-63 и ГОСТ 10821-2007, либо из кабельной термопары по ГОСТ 23847-79.

Термопреобразователи изготавливаются в следующих модификациях: XXI (бескорпусные ДТП), ХХ4 (ДТП с кабельным выводом) и ХХ5 (ДТП с коммутационной головкой).

Модификации термопреобразователей имеют следующие исполнения, различающиеся по типу номинальной статической характеристики преобразования (НСХ), по количеству чувствительных элементов, по диапазону измерений температуры и по другим признакам, приведенным в структурном обозначении:

- для XX1: ДТП Xi Х2 - Х3 / Х4 / Х5, где:

Xi - условное обозначение НСХ (S, L, К);

Х2 - модификация (конструктивное исполнение, 001 -^991);

Хз - диаметр термоэлектродов; Х4 - длина ДТП; Xs - длина соединительного кабеля;

- для ХХ4: X] ДТП Х2 Хз - Х4Х5. Х6/ Х7 Х8. Х9. Х10. Хи, где:

Xi - количество чувствительных элементов;

Х2 - условное обозначение НСХ (L, К, N, J);

Хз - модификация (конструктивное исполнение, 004 + 994);

Х4 - исполнение рабочего спая; Xs - диаметр электродов / диаметр КТМС;

Хб - длина монтажной части; Х7 - длина кабельных выводов;

Х8 - экранированные кабельные выводы; Х9 - вид климатического исполнения;

Хю - тип резьбового штуцера; Хп - класс допуска;

- для ХХ5: X] ДТП Х2 Хз - Х4 Х5 Х6Х7. Х8. Х9. Х10. Xi i. Х12, где:

Xi - количество чувствительных элементов;

Х2 - условное обозначение НСХ (S, L, К, N, J);

Хз - модификация (конструктивное исполнение, 005 + 995);

Х4 - исполнение рабочего спая; Х5 - диаметр электродов / диаметр КТМС;

Хб - исполнение коммутационной головки; Х7 - материал защитной арматуры;

Хе - длина монтажной части; Х9 - вид климатического исполнения;

Хю - тип резьбового штуцера; Хп - класс допуска / пределы допускаемой основной приведенной погрешности; Х12 - тип встроенного нормирующего преобразователя

Для защиты от механических воздействий чувствительный элемент в моделях ХХ4 и ХХ5 помещен в защитную арматуру.

Материал защитной арматуры термопреобразователей: латунь Л63, сталь 12Х18Н10Т, сталь AISI 321, сталь AISI 310, сталь AISI316, сталь Inconel 600, сталь Pirosil D, сталь Alloy 740, сталь 08Х20Н14С2, сталь 15Х25Т, сталь ХН45Ю, сталь 10Х23Н18, сталь 15ХЭ25Т, сталь 10Х17Н13М2Т, чугун СЧ20, керамика МКРц, керамика КВПТ, керамика карбид кремния Кк, а также другие материалы, обеспечивающие защиту от высоких температур.

Термопреобразователи имеют модификации во взрывозащищенном исполнении.

В коммутационную головку термопреобразователя могут устанавливаться нормирующие преобразователи        (НП)        утвержденных        типов,        предназначенные

для преобразования измеренной чувствительным элементом температуры в унифицированный выходной сигнал постоянного тока от 4 до 20 мА (по ГОСТ 26.011-80) с возможностью передачи данных при помощи частотно-модулированного сигнала HART-протокола.

Фотографии общего вида термопреобразователей приведены на рисунках 1-4.

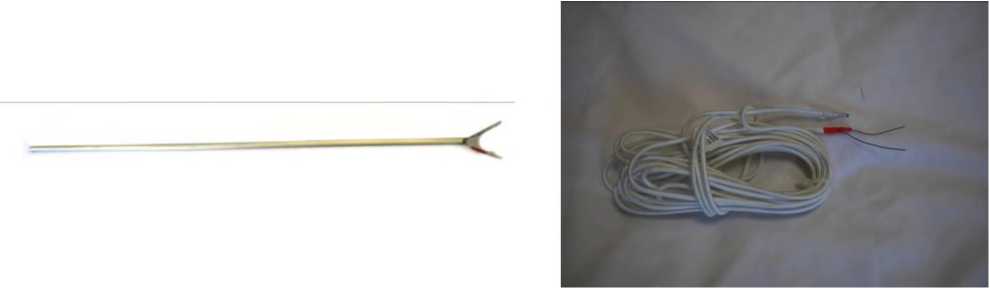

Рисунок 1 - Общий вид бескорпусных ДТП модификации XXI

UAAAAAAAAMMMT "

Рисунок 2 - Общий вид ДТП с кабельными выводами модификации ХХ4

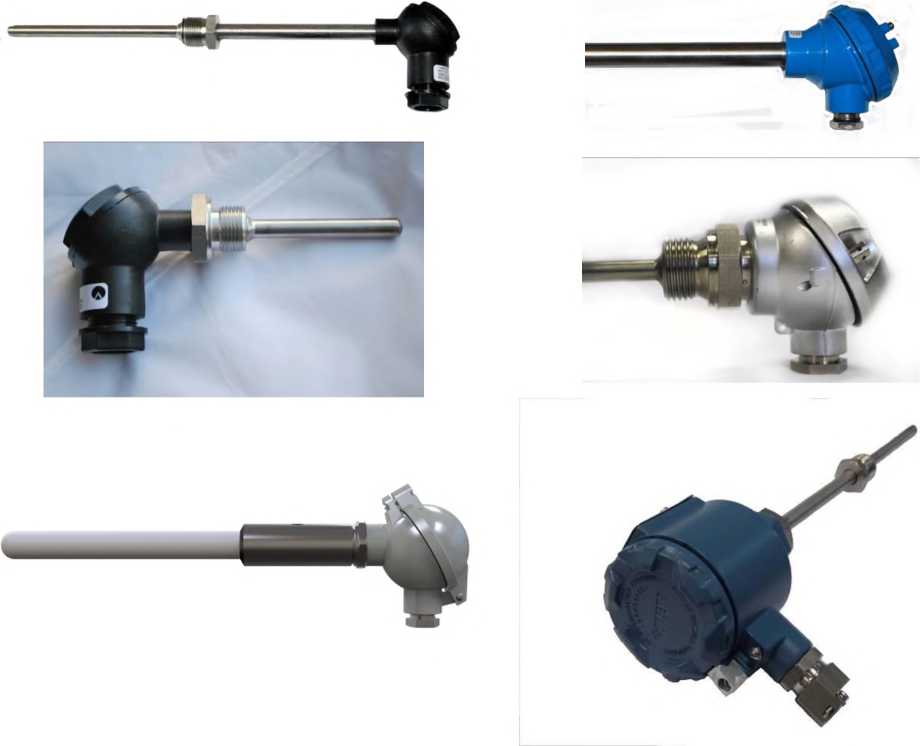

Рисунок 3 - Общий вид ДТП с клеммными головками модификации ХХ5

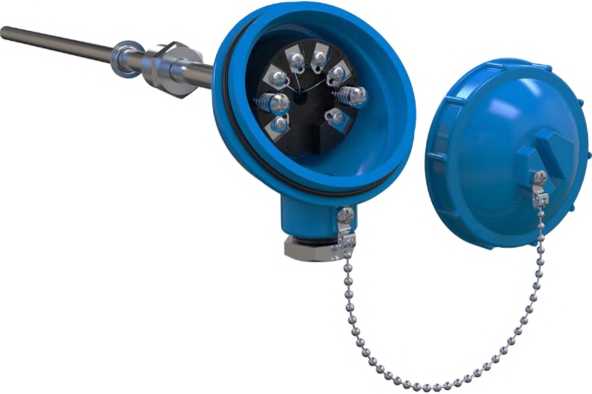

Рисунок 4 - Общий вид ДТП модификации ХХ5 со встроенным нормирующим преобразователем

Программное обеспечение

Программное обеспечение (ПО) у термопреобразователей модификаций XXI, ХХ4, ХХ5 (без встроенного НП) - отсутствует.

Программное обеспечение ДТП модификации ХХ5 (со встроенным НП) состоит только из встроенной в корпус средства измерений «Преобразователи термоэлектрические ДТП» части ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Технические характеристики

Диапазон измерений температуры, классы допуска по ГОСТ Р 8.585-2001, пределы допускаемых отклонений ТЭДС от НСХ, пределы допускаемой основной приведенной погрешности термопреобразователей со встроенным НП, приведены в таблице 2. Метрологические и технические характеристики приведены в таблице 3.

Таблица 2

Таблица 3

Знак утверждения типа

наносится на корпус термопреобразователя при помощи наклейки или другим способом, не ухудшающим качества термопреобразователя, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки прибора входят:

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия

ГОСТ Р 8.585-2001 ГСП. Термопары. Номинальные статические характеристики преобразования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры

ТУ 4211-022-46526536-2009 «Преобразователи термоэлектрические ДТП. Технические условия»
