Газоанализаторы ДАГ-510

Назначение

Газоанализаторы ДАГ-510 предназначены для:

- измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (H2S) и углеводородов в отходящих газах топливосжигающих установок;

- измерения температуры в точке отбора пробы и температуры окружающей среды;

- измерения абсолютного давления, разности давлений, избыточного давления/ разрежения;

- определения расчетным методом в соответствии с ГОСТ 17.2.4.06-90 скорости и расхода газопылевых потоков при работе с измерительным зондом - пневмометрической трубкой Пито или НИИОГАЗ;

- определения расчетным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOX);

- определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.

Описание

Газоанализатор ДАГ-510 (далее - газоанализатор) представляет собой автоматический многофункциональный переносной прибор.

Принцип действия газоанализатора основан на применении комплекта электрохимических измерительных датчиков - для измерения содержания О2, СО, NO, NO2, SO2 и H2S, инфракрасного оптического блока для измерения содержания углеводородов, термоэлектрического преобразователя для измерения температуры газового потока, полупроводниковых датчиков - для измерения температуры окружающей среды, измерения абсолютного давления и разности давлений.

Газоанализатор комплектуется либо зондом с обогреваемым пробоотборным шлангом и блоком подготовки пробы «БПП-510», либо зондом с соединительным шлангом и конденсатосборником.

Конструктивно газоанализатор выполнен в прямоугольном корпусе, на лицевую панель которого выведены дисплей, клавиатура, термопринтер, на одну из боковых панелей -соединительные разъемы.

Электропитание газоанализатора осуществляется от встроенного перезаряжаемого аккумулятора, подзарядка аккумулятора выполняется от источника постоянного тока напряжением 12 В. Питание блока подготовки пробы осуществляется от сети переменного напряжения.

Газоанализатор оснащен интерфейсом RS 232С и памятью для хранения результатов измерений.

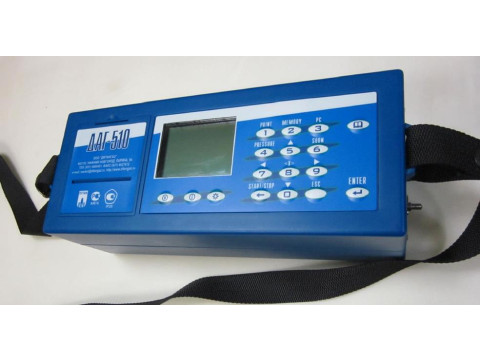

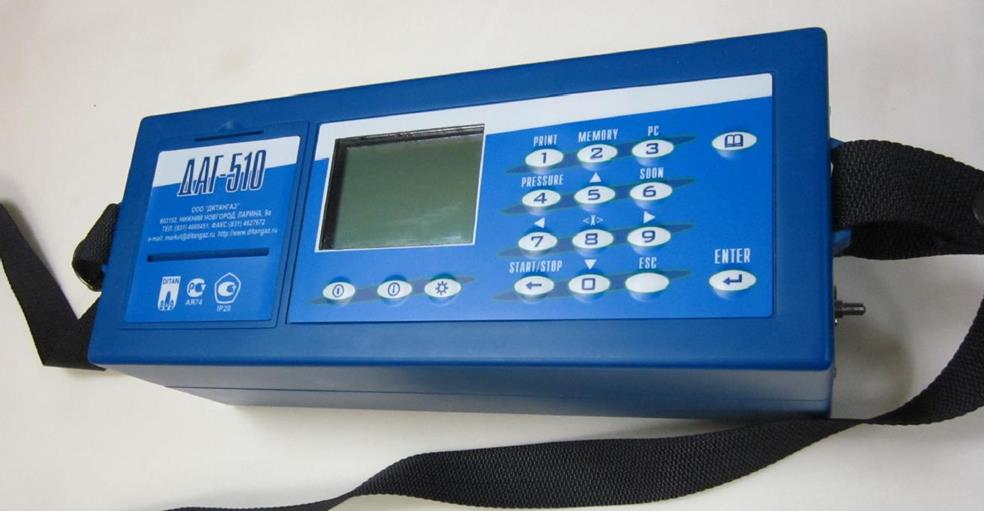

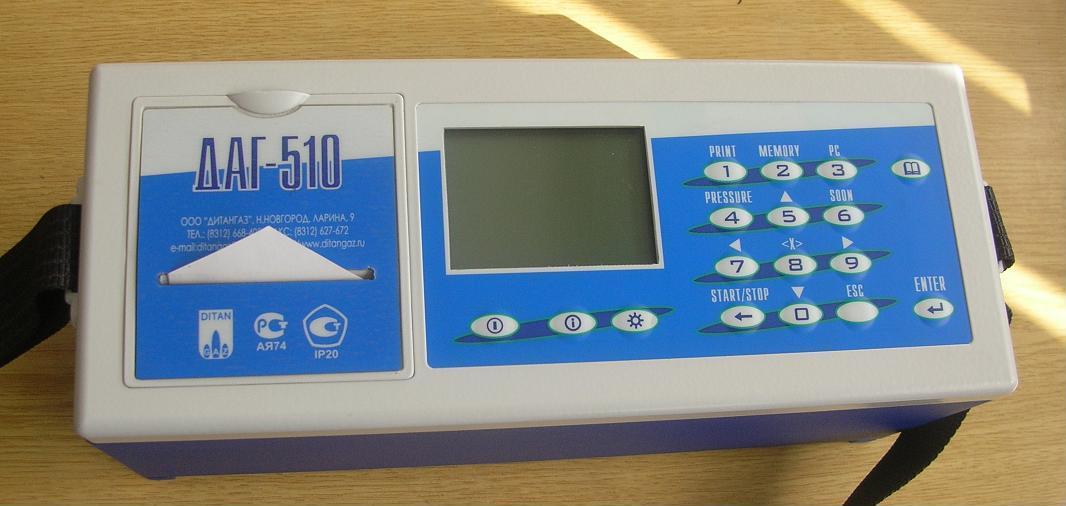

Внешний вид газоанализатора показан на рисунке 1.

Место нанесения

знака утверждения типа

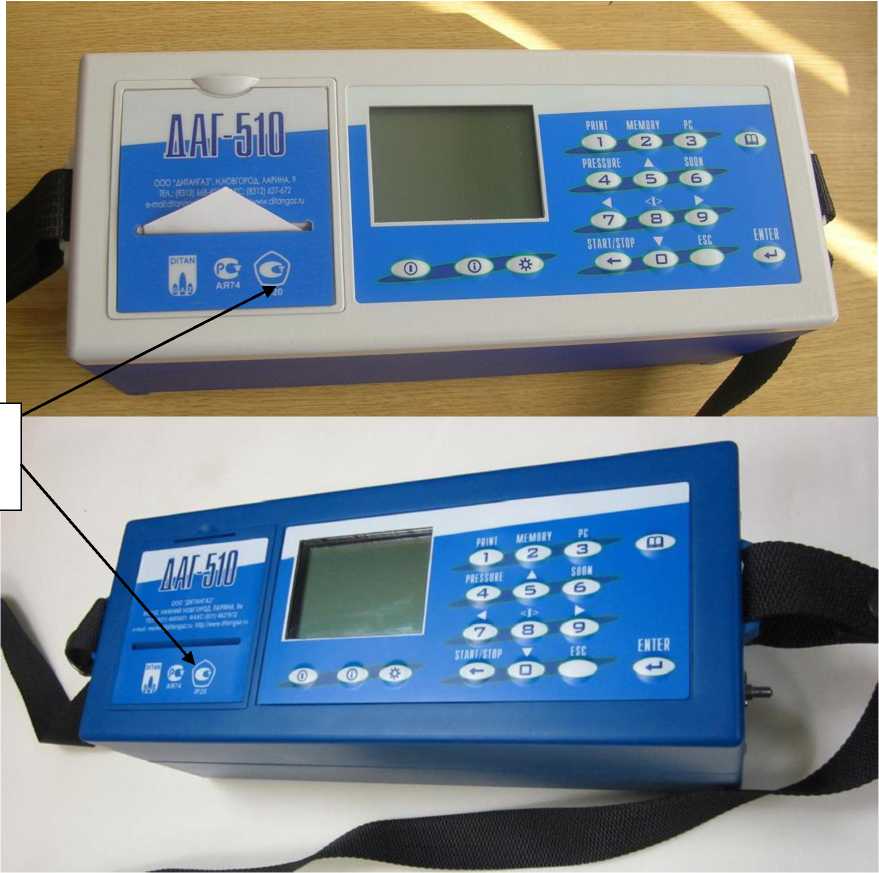

Рисунок 1 - Внешний вид газоанализатора ДАГ-510 (два различных внешних вида корпуса)

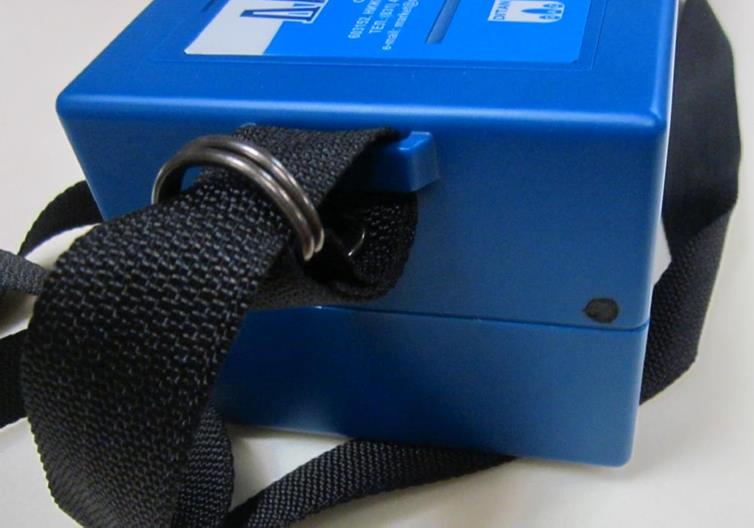

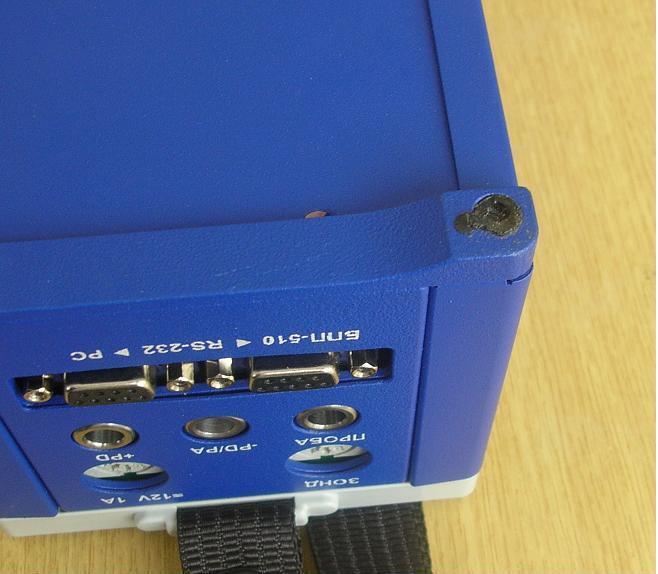

Конструкцией газоанализаторов предусмотрена пломбировка корпуса, обеспечивающая ограничение доступа к местам настройки (регулировки), путем нанесения мастичной пломбы с изображением знака поверки на крепежный винт корпуса газоанализатора. Места пломбировки газоанализаторов указаны на рисунке 2.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из восьми арабских цифр, наносится типографским способом на маркировочную табличку, закрепляемую на задней панели корпуса газоанализатора. Общий вид маркировочной таблички представлен на рисунке 3. Также заводской номер газоанализатора указывается в руководстве по эксплуатации средства измерений.

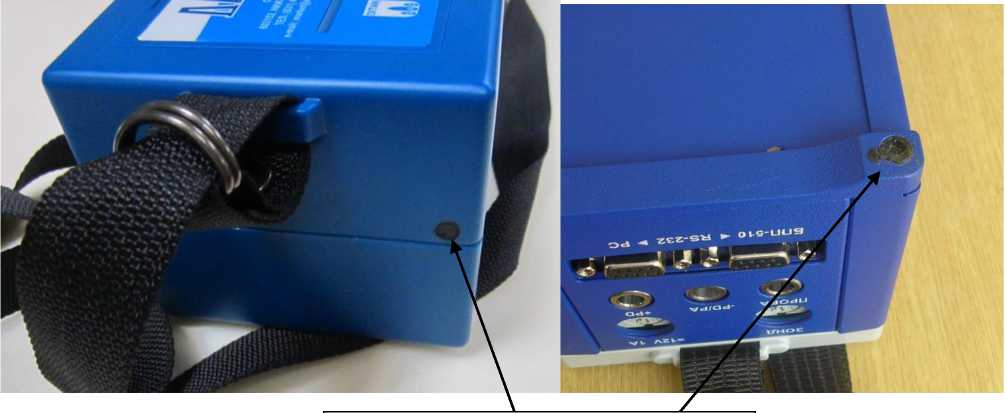

Места пломбирования с нанесением знака поверки в целях ограничения доступа к местам настройки (регулировки)

Рисунок 2 - Места нанесения мастичных пломб с изображением знака поверки

Место нанесения

заводского номера

Рисунок 3 - Общий вид маркировочной таблички с обозначением места нанесения заводского номера

Программное обеспечение

Программное обеспечение обеспечивает взаимодействие между отдельными компонентами газоанализатора, расчет измеряемых величин и вывод результатов измерений на дисплей, принтер и внешние интерфейсы. Газоанализатор имеет встроенное программное обеспечение, размещенное на специализированной микросхеме (ПЗУ с электрическим стиранием). Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов и устанавливается в энергонезависимую память газоанализаторов изготовителем, и не может быть модифицировано или загружено через какой-либо интерфейс пользователем.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики газоанализаторов приведены в таблицах 2-3, технические характеристики в таблицах 4-5.

Таблица 2 - Основные метрологические характеристики газоанализаторов ДАГ-510

Продолжение таблицы 2

Примечания: 1) Количество определяемых компонентов и диапазоны измерений определяются по отдельному заказу;

2) Измерительные каналы устанавливаются по отдельному заказу

Таблица 3 - Дополнительные метрологические характеристики газоанализаторов

Таблица 4 - Основные технические характеристики газоанализаторов

Продолжение таблицы 4

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится методом шелкографии на переднюю панель измерительного блока и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 6 - Комплектность поставки газоанализатора

Сведения о методах измерений

приведены в разделе 4 «Использование по назначению» эксплуатационного документа «ЛПАР.413411.001 РЭ Газоанализатор ДАГ-510. Руководство по эксплуатации»;

М-МВИ-173-06 «Методика выполнения измерений массовой концентрации и определения массового выброса загрязняющих веществ в отходящих газах топливосжигающих установок с применением газоанализаторов ДАГ-16, ДАГ-500, ДАГ-510» (рег. № ФР.1.31.2011.11223).

Нормативные документы

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".

ГОСТ Р 50759-95 "Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия".

ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Приказ Федерального агентства по техническому регулированию и метрологии № 2653 от 20 октября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии № 2712 от 19.11.2024 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ЛПАР. 413411.001 ТУ с изменением 1. Газоанализатор ДАГ-510. Технические условия
