Дефектоскопы ультразвуковые универсальные УД4-94-ОКО-01
| Номер в ГРСИ РФ: | 29138-11 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "НПП "Промприбор", г.Москва |
Дефектоскопы ультразвуковые универсальные УД4-94-ОКО-01 (далее по тексту -дефектоскопы) предназначены для измерения глубин (координат) залегания дефектов контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29138-11 |
| Действует | по 30.05.2026 |
| Наименование | Дефектоскопы ультразвуковые универсальные |
| Модель | УД4-94-ОКО-01 |
| Приказы |
№334 от
25.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 66ab5eb7-d4d0-a3b7-ac58-111543527c98 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-003-76005454-2011 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 29138-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 09.06.2016 |
| Номер сертификата | 42808 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2682 от 09.06.11 п.37 |
Производитель / Заявитель
ООО «НПП «Промприбор», РОССИЯ, 105318, г. Москва, ул. Ткацкая, д.1
Россия
105122, а/я 82, юр.адрес 107078, Орликов пер., 6. Тел/факс: (495) 580-37-77, www.npprompribor.ru, E-mail: ndt@npprompribor.ru
Поверка
| Методика поверки / информация о поверке |
УС-040.06.00.000-2011 РЭ Руководство по эксплуатации «Дефектоскоп ультразвуковой универсальный УД4-94-ОКО-01» п.14 Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 37 (86%) |
| Неуспешных поверок (СИ непригодно) | 6 (14 %) |
| Актуальность информации | 15.03.2026 |
Поверители
Скачать
|
29138-11: Описание типа
2016-29138-11.pdf
|
Скачать | 100.3 КБ | |
|
29138-11: Методика поверки
2021-mp29138-11.pdf
Файл устарел
|
Скачать | 170.1 КБ | |
|
29138-11: Описание типа
2016-29138-11-1.pdf
Файл устарел
|
Скачать | 100.3 КБ | |
|
29138-11: Описание типа
2026-29138-11.pdf
Файл устарел
|
Скачать | 158.3 КБ | |
|
29138-11: Методика поверки
2021-mp29138-11-1.pdf
Файл устарел
|
Скачать | 170.1 КБ | |
|
29138-11: Описание типа
2026-29138-11-1.pdf
|
Скачать | 158.3 КБ | |
|
29138-11: Методика поверки
УС-040.06.00.000-2011 РЭ
2021-mp29138-11-2.pdf
|
Скачать | 170.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Дефектоскопы ультразвуковые универсальные УД4-94-ОКО-01 (далее по тексту -дефектоскопы) предназначены для измерения глубин (координат) залегания дефектов контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений.
Описание
Принцип действия дефектоскопа основан на способности ультразвуковых колебаний (УЗК), возбуждаемых пьезоэлектрическим преобразователем, отражаться от внутренних дефектов, имеющихся в объектах контроля. Отраженные от дефектов ультразвуковые колебания принимаются пьезоэлектрическим преобразователем, преобразовываются в цифровые электрические сигналы и обрабатываются по заданному алгоритму. После обработки сигналы отображаются на экране дефектоскопа в виде информации, позволяющей делать выводы о наличии, расположении и эквивалентных размерах дефектов, а также правильности проведения контроля и сохраняются в энергонезависимой памяти дефектоскопа.
Дефектоскоп состоит из блока электронного, блоков мультиплексорных и преобразователей, которые при необходимости, могут устанавливаться в отдельное сканирующее устройство.
Конструкция дефектоскопа обеспечивает возможность:
- использования разных схем ультразвукового контроля;
- временную регулировку чувствительности;
- сохранение информации об измерениях и параметрах контроля в энергонезависимой памяти и их дальнейшее отображение на экране дефектоскопа (по каждому каналу контроля), а также передачу этой информации на внешние устройства;
- применения его в составе автоматизированных или механизированных установок неразрушающего контроля.

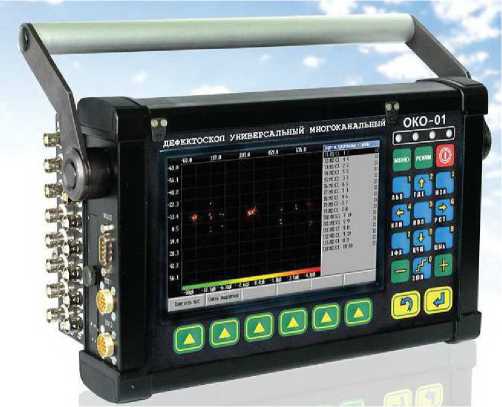

Рисунок 1 - Общий вид дефектоскопа ультразвукового универсального УД4-94-ОКО-01
Программное обеспечение
На дефектоскопе установлено программное обеспечение «ОКО-UZ.bin».
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Метрологически значимая часть ПО прошита в сменном носителе и защищена кодом производителя. При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики дефектоскопа. ПО по уровню защиты относится к группе «С» согласно МИ 3286-2010.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа обработки данных |
- |
V02 |
8D-BE-FD-75 (по исполняемому файлу ОКО-UZ.bin) |
CRC-32 |
Технические характеристики
Таблица 2
|
Значения номинальных частот УЗК |
0,4; 1,25; 1,8; 2,5; 5,0; 10,0; 15,0 МГц |
|
Предельное отклонение частоты УЗК от номинального значения |
±5 % |
|
Амплитуда зондирующего импульса (ЗИ) генератора дефектоскопа не менее |
180 В |
|
Диапазон установки угла ввода УЗК ПЭП находится в пределах |
от 0 до 90 ° |
|
Диапазон измерений глубины и координат залегания дефектов по стали |
от 1 до 6000 мм при скорости УЗК 6000 м/с |
|
Пределы допускаемой основной абсолютной погрешности дефектоскопа при измерении глубины ЛН, мм, и координат ДХ, мм, ДY, мм, залегания дефектов составляют соответственно |
± (0,50 + 0,02-Ну), ± (0,50 + 0,02-Х), ± (0,50 + 0,02-Y), где Hy - численное значение измеренной глубины залегания дефекта, выраженное в миллиметрах; Х, Y - численные значения измеренных координат Х, Y залегания дефекта, выраженные в миллиметрах |
|
Диапазон изменения коэффициента усиления приемного тракта дефектоскопа |
от 0 до 100 дБ |
|
Пределы допускаемой основной абсолютной погрешности при измерении отношения амплитуд сигналов AN, дБ, на входе приемного тракта в диапазоне усиления от 20 до 70 дБ |
AN = ± (0,20 + 0,03-N), где N - численное значение отношения амплитуды сигналов, дБ. |
|
Электрическое питание дефектоскопа осуществляется от следующих источников: - сеть переменного тока напряжением от 187 до 242 В и ча стотой (50 ± 1) Гц; - автономный источник питания - аккумуляторная батарея номинальным напряжением 12 В и номинальной емкостью 9 А^ч | |
|
Габаритные размеры дефектоскопа без ручки с подключенным одним мультиплексорным блоком и аккумуляторным блоком питания, не более, мм |
330 х 180 х 140 |
|
Масса дефектоскопа с подключенным одним мультиплексорным блоком и аккумуляторным блоком питания не более, кг |
6 |
Знак утверждения типа
Знак утверждения типа наносится на этикетку дефектоскопа методом печати и на титульный лист Руководства по эксплуатации методом печати.
Комплектность
Комплект поставки дефектоскопа приведен в таблице 3.
Таблица 3
|
Наименование и условное обозначение |
Количество |
Примечание |
|
Блок центральный |
1 шт. | |
|
Блок мультиплексорный |
1 шт. |
По заказу потребителя - до 4 шт. |
|
Преобразователь пьезоэлектрический |
2 шт. |
Типы по заказу потребителя из перечня |
|
Блок питания аккумуляторный |
1 шт. | |
|
Блок питания сетевой |
1 шт. |
По отдельному заказу потребителя |
|
Кабель соединительный (ПЭП/блок мультиплексорный) |
1 шт. | |
|
Устройство зарядное Mascot Type 2415 |
1 шт. |
Тип зарядного устройства может меняться |
|
Карта памяти |
1 шт. |
Компакт-флэш |
|
Программное обеспечение для работы с ПЭВМ |
1 комплект | |
|
Устройство чтения карты памяти |
1 шт. | |
|
Сканирующее устройство |
1 шт. |
Поставляется по отдельному заказу потребителя (в заказе указывается тип сканирующего устройства) |
|
Чехол для блока электронного |
1 шт. | |
|
Кейс для запасных частей и принадлежностей |
1 шт. | |
|
Руководство по эксплуатации дефектоскопа УС-040.00.00.000-2011 РЭ |
1 экз. | |
|
Руководство по эксплуатации автоматического зарядного устройства Mascot Type 2415.76005454.001 РЭ |
1 экз. |
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации «Дефектоскоп ультразвуковой универсальный УД4-94-ОКО-01» УС-040.00.00.000-2011 РЭ.
Нормативные документы
ТУ 4276-003-76005454-2011 Технические условия. Дефектоскоп ультразвуковой
универсальный УД4-94-ОКО-01
Другие Дефектоскопы
