Преобразователи давления измерительные PC и PR

ALL-Pribors default picture
Номер в ГРСИ РФ: 29147-21
Производитель / заявитель: СООО "АПЛИСЕНС", Беларусь, г.Витебск
Скачать
29147-21: Описание типа СИ Скачать 8.3 MБ
29147-21: Методика поверки Скачать 19 MБ
Нет данных о поставщике
Преобразователи давления измерительные PC и PR поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Информация по Госреестру

Основные данные
Номер по Госреестру 29147-21
Наименование Преобразователи давления измерительные
Модель PC и PR
Страна-производитель БЕЛАРУСЬ
Срок свидетельства (Или заводской номер) 07.07.2026
Производитель / Заявитель

СООО "АПЛИСЕНС", Республика Беларусь

БЕЛАРУСЬ

Поверка

Межповерочный интервал / Периодичность поверки 3 года
Зарегистрировано поверок 3
Найдено поверителей 1
Успешных поверок (СИ пригодно) 3 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

29147-21: Описание типа СИ Скачать 8.3 MБ
29147-21: Методика поверки Скачать 19 MБ

Описание типа

Назначение

Преобразователи давления измерительные PC и PR (в дальнейшем преобразователи) предназначены для непрерывного преобразования значений разрежения, абсолютного, избыточного и гидростатического давления, разности давлений газов и жидкостей в электрические аналоговые выходные сигналы и/или в выходные цифровые сигналы.

Преобразователи применяются в системах учета энергоресурсов, расхода жидкостей и газов, уровня, плотности жидкостей функционально связанных с давлением или разностью давлений во всех областях промышленности, энергетики и коммунального хозяйства.

Описание

Первичным измерительным преобразователем является пьезорезистивный кремниевый тензомодуль, отделенный от среды измерения разделительной мембраной и заполненной специальной жидкостью. Конструкция тензомодуля гарантирует устойчивость измерительного преобразователя от ударных воздействий измеряемым давлением и от перегрузки по давлению.

Электронная схема помещена в корпусе, который производится в различных конструктивных исполнениях. Электронная схема в корпусах всех исполнений залита силиконовым компаундом со степенью защиты IP40, IP65, IP66, IP67, IP68 (в зависимости от модификации и выбранного электрического соединения) и обеспечивает преобразование низкоуровневого сигнала с первичного преобразователя в выходной сигнал: аналоговый от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В, от 0,4 до 2 В, от 0 до 2 В и/или цифровые сигналы стандартов протоколов HART, Manchester-2, Modbus RTU, HEX и сигналы интерфейсов RS-232, RS-232 TTL, RS-485 в зависимости от модификации.

Преобразователи модификаций PC-28, PC-28G, PC-50, АРС-2000, АРС-2000.Safety/ALW, РС-26Е, PC-26ED, PC-16ED, PC-28.Smart, РС-28В, PC-28.Modbus, АРС-ЮОМ, PC-28.Safety, PC-26EDL предназначены для преобразования значения избыточного давления, разрежения, абсолютного давления газов и жидкостей в электрический и/или цифровой выходной сигналы. Преобразователи избыточного давления могут также применяться для измерения значения гидростатического давления жидкостей в открытых емкостях.

Преобразователи модификаций PC-SG-25, PC-SG-16, PC-SG-25S, PC-SG-25.Smart PC-SG-25S.Smart, РС-28Р, РС-28РВ, PC-28P.Smart, PC-SP-50, PC-SG-25.Modbus, PC-SG-25S.Modbus предназначены для преобразования значения гидростатического давления жидкостей в электриче-

ский и/или цифровой выходной сигналы.

копия верна)

лист 1 из 29

Генеральный директор

—_цнаС.Д.____

Преобразователи модификаций PR-28, PR-28B, PR-28.Modbus, PR-28.Safety, PR-50, PR-54, PR-50G, APR-2000, APR-2000.Safety/ALW, APR-2200, APR-2200D, APR-2000G, APR-2000Y, PR-28.Smart предназначены для преобразования значения разности давлений жидкостей и газов в электрический и/или цифровой выходной сигналы. Преобразователи разности давлений могут применяться в измерительных системах расхода газов и жидкостей. Преобразователи модификаций APR-2200, APR-2000Y могут также применяться для измерения значений гидростатического давления жидкостей в закрытых емкостях, находящихся под давлением. Преобразователи модификации APR-2200D могут также применяться для измерения плотности жидкостей.

По возможности перестройки диапазона измерения преобразователи модификаций РС-28, PC-28G, PR-28, PC-50, PR-50, PR-54, PR-50G, PC-SG-25, PC-SG-16, PC-SG-25S, РС-28Р; PC-SP-50, РС-26Е, PC-16ED, РС-28В, PR-28B, РС-28РВ, АРС-100М, PC-28.Safety, PC-26EDL, PR-28.Safety являются однопредельными, а преобразователи модификаций АРС-2000, APC-2000.Safety/ALW, APR-2000, APR-2000.Safety/ALW, APR-2200, APR-2200D, APR-2000G, APR-2000Y, PC-SG-25.Smart, PC-SG-25 S. Smart, PC-26ED, PC-28.Smart, PC-28P.Smart, PR-28.Smart, PC-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus - многопредельными перенастраиваемыми.

Преобразователи могут выполняться во взрывобезопасном исполнении с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и во взрывобезопасном исполнении с видом взрывозащиты «взрывонепроницаемая оболочка d».

Преобразователи модификаций   АРС-2000. Safety/ALW,   APR-2000.Safety/ALW

соответствуют требованиям стандартов IEC 61508.

Перенастройка диапазона измерений и корректировка выходного сигнала многопредельных преобразователей осуществляется при помощи коммуникатора КАР или конвертера HART/RS232 с программного обеспечения (ПО) «РАПОРТ» или конвертера HART/USB с ПО «РАПОРТ», преобразователей модификации PC-26ED - при помощи адаптера связи USB-PC26 и ПО «Master-PC26», преобразователей с цифровыми сигналами стандарта протокола Modbus RTU должна осуществляться с помощью ПО «Modbus Configurator» и конвертера RS-485/USB.

Материалы, из которых изготовлены преобразователи, обеспечивают их эксплуатацию в течение всего срока службы с учетом воздействия измеряемой среды и внешних климатических факторов.

Антикоррозионное атмосферостойкое покрытие корпуса преобразователя типа ALW, ALE обеспечивает стойкость к воздействиям климатических факторов, соответствующих климатическим условиям применения, и обеспечивает в течение среднего срока службы преобразователя сохранение внешнего вида, теплоизоляцию и герметичность.

Для отделения преобразователей от среды измерения с неблагоприятными параметрами, такими как высокая химическая активность, низкая или высокая температура, повышенная вязкость, загрязнение, вибрация и т.п., используются специальные разделители.

Защита от несанкционированного доступа обеспечивается конструкцией.

Наклейки наносятся на корпус преобразователей в любом свободном месте.

140

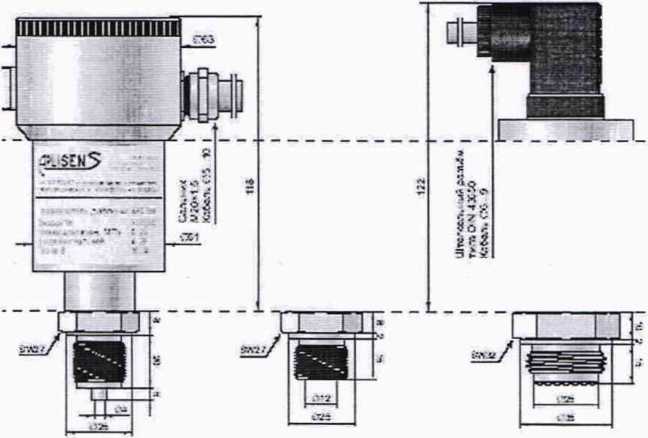

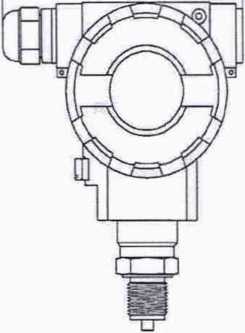

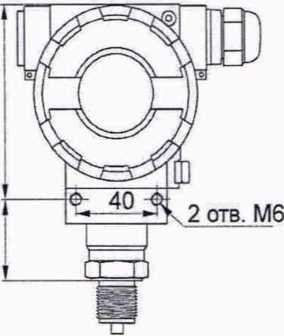

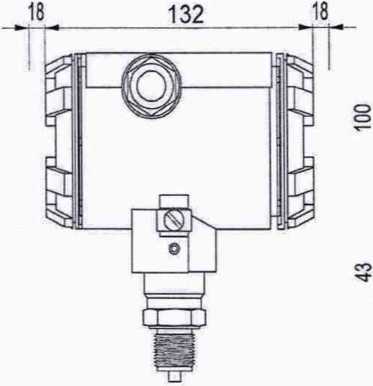

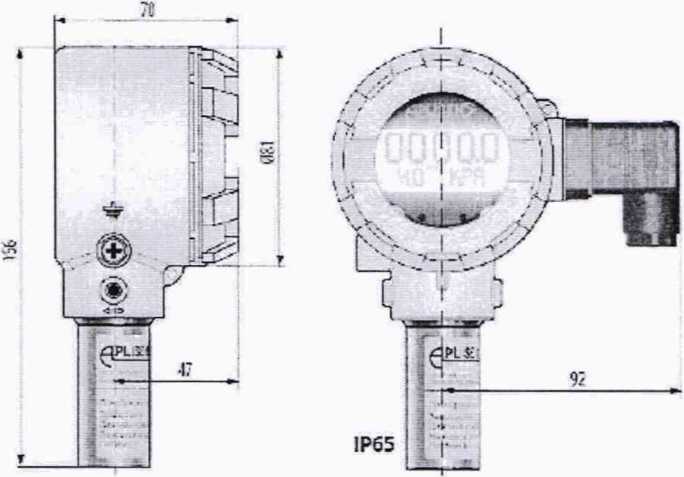

Рисунок 1 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных АРС-2000 и APC-2000.Safety/ALW

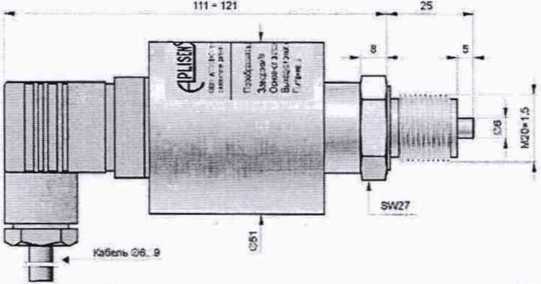

Рисунок 2 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-28, PC-26ED, PC-16ED. РС-28В, PC-28.Smart, PC-28.Modbus, PC-28.Safety, PC-26EDL

Рисунок 3 - Внешний вид, габаритные и установочные размеры преобразователей давления

измерительных РС-50

Рисунок 4 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-28G

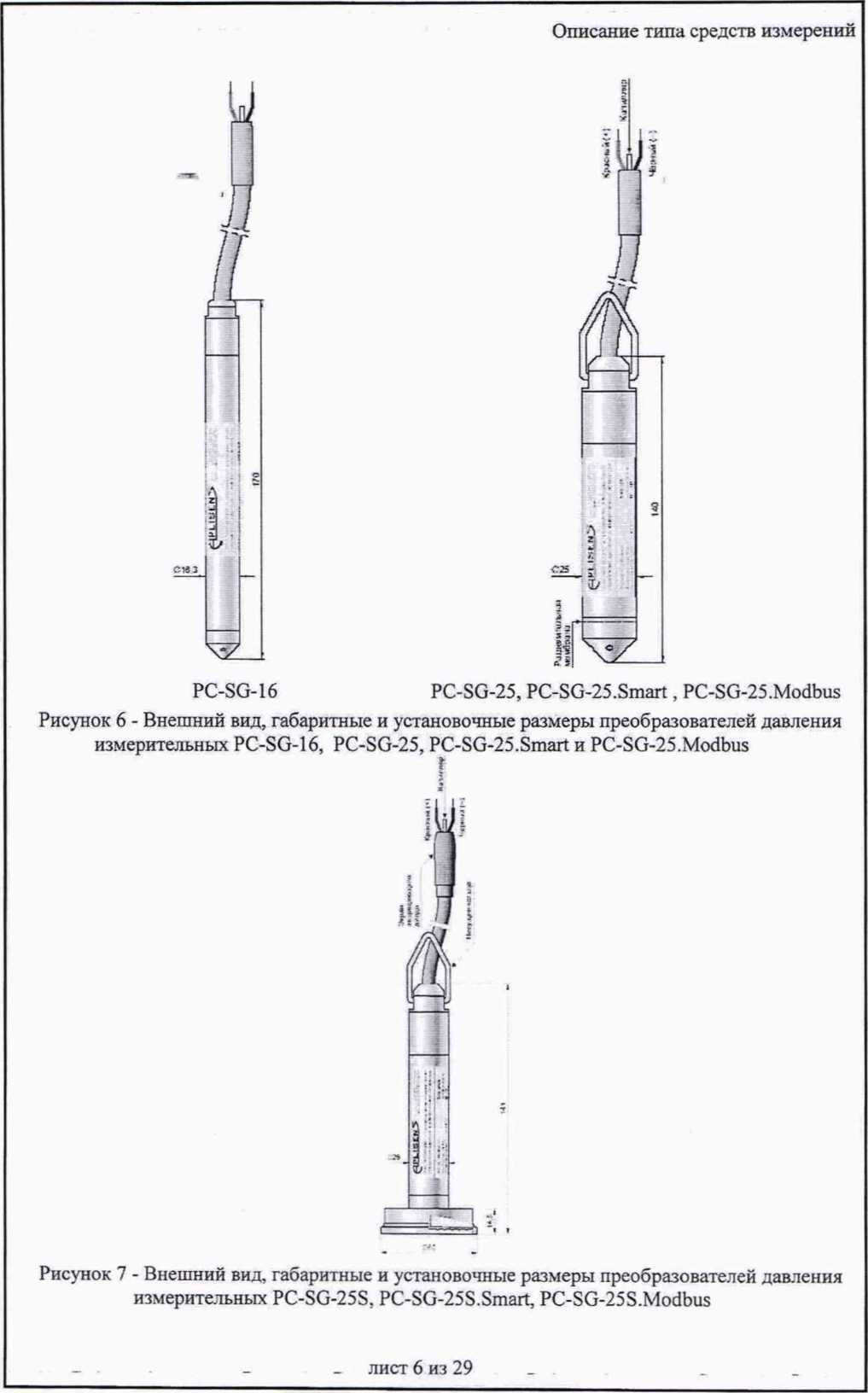

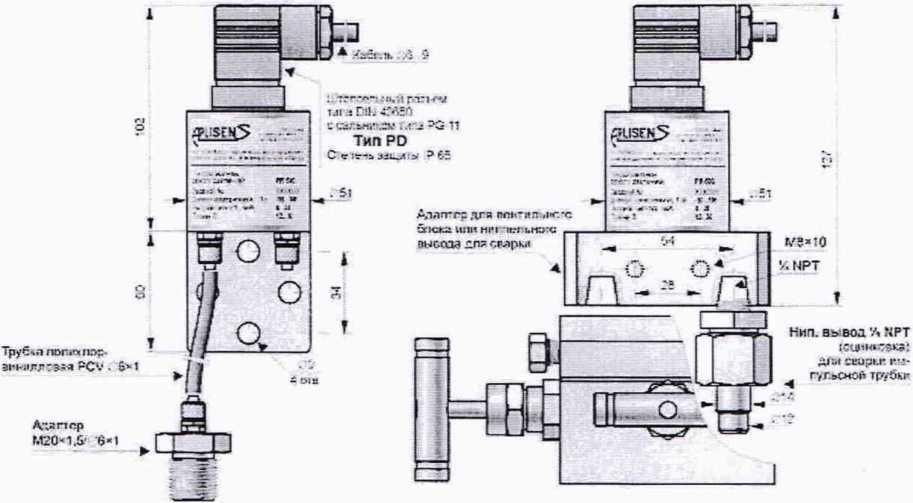

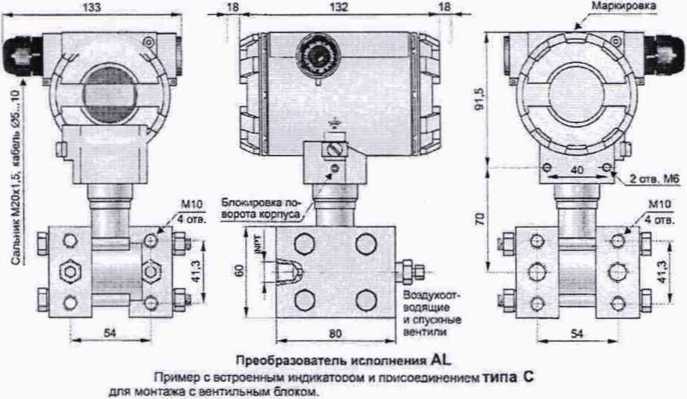

Преобразователь исполнения PD Пример со штуцерами типа Р Допустимое статическое давление 4 МПа

Преобразователь исполнения PZ

Пример с присоединением типа С для монтажа с вентильным блоком.

Рисунок 8 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2000 и APR-2000.Safety/ALW

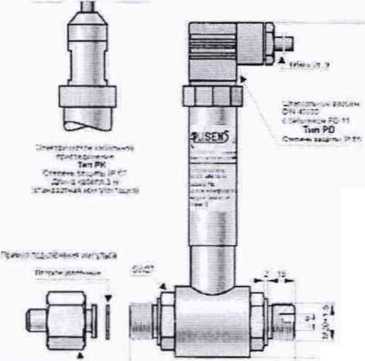

PR-28 с присоединительным устройством типа Р •апялсдьсрэ нм.лульФчх* трубоо

Гс£ая цирио диэпамна их«-реиии а* 4 «Пп да 2 5 МПа Гртдгльнс - дэпускммзе рз£э> ге с-этичгс'.о* дмген.»е 4 МПа

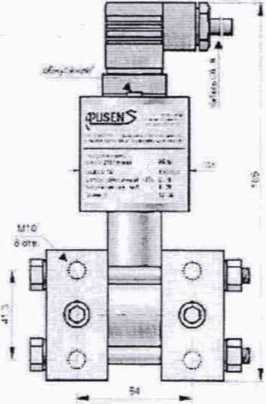

PR-28 с присоединительным устройством типа С (для мпнгажа С 0ен1ить«5.м !ХО<си|

П«бпв ширина дизчпмна илиеренл, ат 4 г Ла да 200 кПа

Рисунок 9 - Внешний вид. габаритные и установочные размеры преобразователей давления измерительных PR-28, PR-28B, PR-28.Smart, PR-28.Modbus, PR-28.Safety

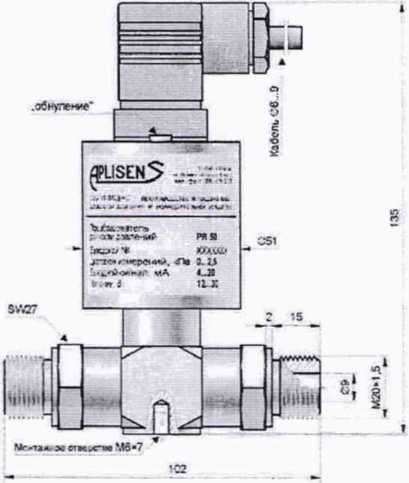

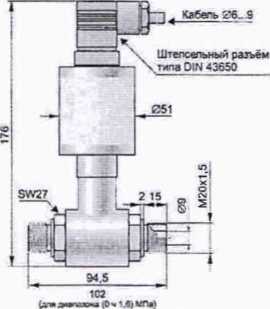

Рисунок 10 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-50

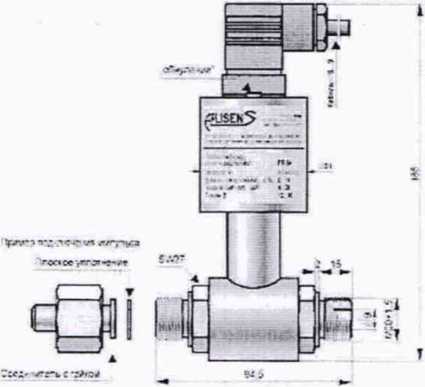

Пример псдк.'«сче>«гг импугъсэ

Hroctc-? уплотнение

PR-54 с присоединительным устройством типа Р • ДЛЯ ПСДВОДЭ ИГЛуПЪО^лХ »ау5ох)

Л-обая длапалона измерении от 2 Лэ до 2СС Ли Преде.-ьнс - допускаема* рабочее с-атмч.ес<ое дзетение

4 МПа

PR-54 с присоединительным устройством типа С (для монтажа с асюиль“>м Згрчсм)

П-сспс диапазона гэмерений а- 2 «Па до 20, Лз

Рисунок 11 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-54

P3-5CG э<эном.!инре выполнение, присоединение типа PCV штуцеры с ззжиуными гайками дгя -рубок Об

PR-50G проуышгенное зътсгн^нце. приссадинеьие типа С для ыонтэжа с вентильным блохем

Рисунок 12 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-50G

AP4-2QQ0G зконсмичное исполнение, присоединение типа PCV цгуцрры сзанимными гайками для 'рубск С6 Гр/ves со штепсельным рэзъёуоу типа PD

APR-22-2CC лроуышлэнке ислогчение. пр/оо=динение типа С для уэчтзжз с еемгигьньу Snotov

Пример с зпечтрическгу лрисоед/нсмлем типа PZ

Рисунок 13 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2000G

Рисунок 14 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2200

016С

С-200

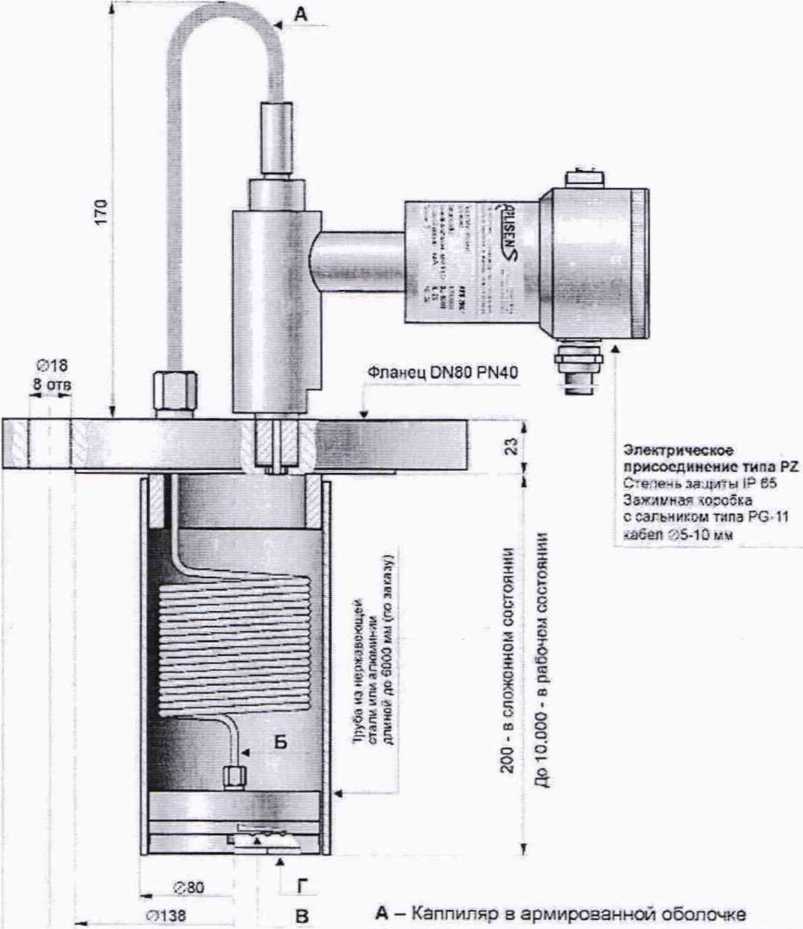

Б - Каппиляр из нержавеющей стали £3.5x1.5

В - Разделительная мембрана

Г - Защитное кольцо

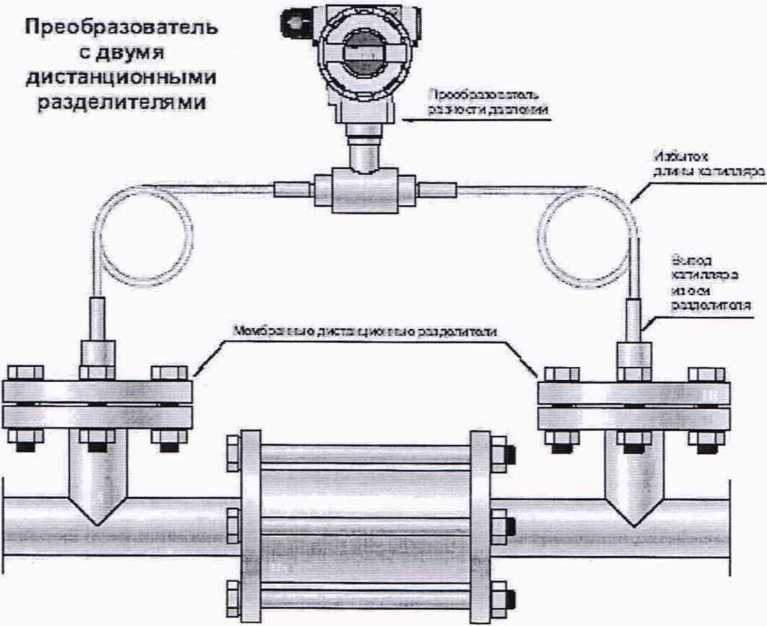

Рисунок 15 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2000Y

. оз/ присоединительные

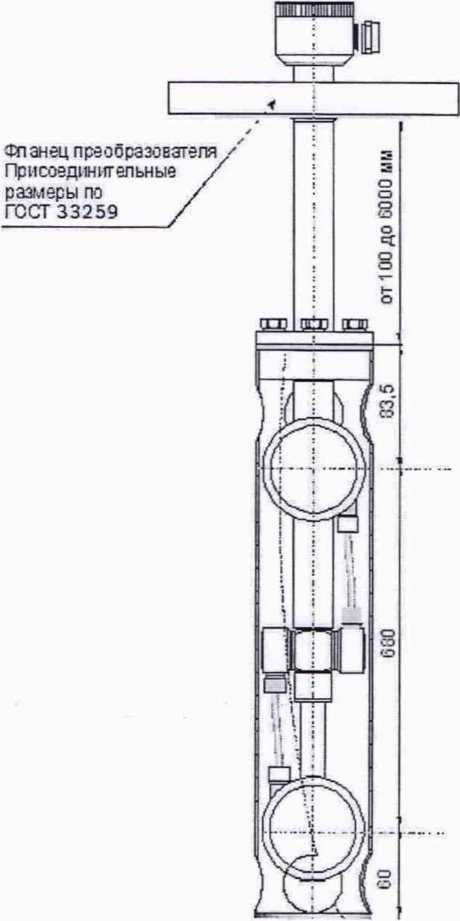

Рисунок 16 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2200D

Рисунок 17 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных АРС-ЮОМ

а) исполнение ALW-TL

б) исполнение ALW-SL

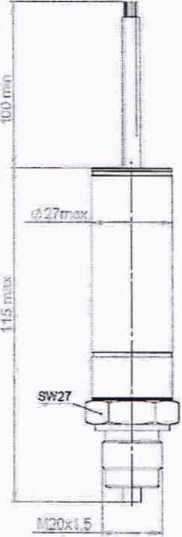

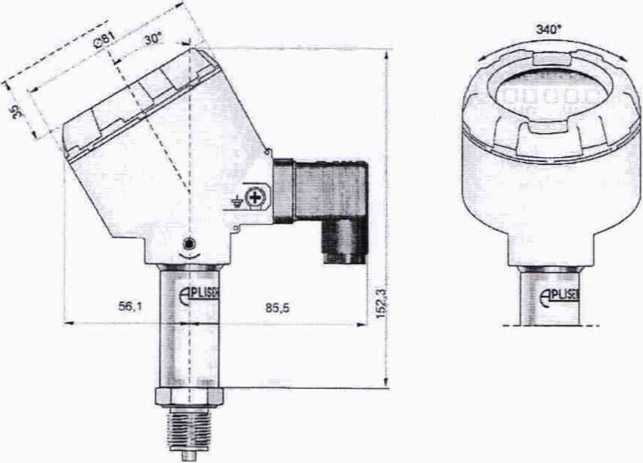

Рисунок 18 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-28, PC-28.Safety, PC-28.Smart, РС-28Р, РС-28Р.Smart, PR-28, PR-28.Safety, PR-28.Smart исполнения ALW

Технические характеристики

1 Модификации преобразователей, верхние пределы измерений (Ртах), диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления) указаны в таблицах 1 и 2.

Преобразователи АРС-2000, .APR-2000, APC-2000.Safety/ALW, APR-2000.Safety/ALW, APR-2200, APR-2200D, APR-2000G, APR-2000Y, PC-SG-25.Smart, PC-SG-25S.Smart, PC-26ED, PC-28.Smart, PC-28P.Smart, PR-28.Smart, PC-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus обеспечивают возможность перенастройки диапазона измерения (основного диапазона) путём изменения верхнего или нижнего предельных значений диапазона измерения (установленного диапазона).

Таблица 1 - Модификации преобразователей однопредельных, диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления)____________________________

Модификация преобразователя

Измеряемый параметр

Диапазон измерений (ДИ), кПа

Пределы допускаемой основной погрешности (у) от диапазона изменения выходного сигнала, %

Предельно допускаемая перегрузка (предельно допускаемое рабочее избыточное давление)

1

2

3

4

5

РС-28;

PC-28.Safety

Абсолютное давление

от 0 - 20 до 0 - 40

±(от 0,20 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа

100 кПа - для ДИ по 10 кПа;

250 кПа - для ДИ свыше 10 по 40 кПа;

4хДИ - для ДИ свыше 40 кПа по 100 МПа, но не более 120 МПа

от 0 - 40 до 0 - 8000

Избыточное

давление

от 0 - 2,5 до 0 - 40

от 0 - 40 до 0 - 100000

Давление разрежения; избыточное давление-разрежение

от (-100)-0 до (-100)- 1600

PC-28/W

Избыточное давление

от Одо 100000

от ± 0,25 до ±5,00*

4хДИ, но не более 120 МПА;

Давление разрыва

180 МПа

РС-28В

Абсолютное давление

от 0 - 40 до 0 - 8000

от ±0,60 до ±2,00* для ДИ до 2,5 кПа;

от ±0,25 до ±2,00* для ДИ от 2,5 кПа

100 кПа - для ДИ по 10 кПа;

250 кПа - для ДИ свыше 10 по 40 кПа;

4хДИ - для ДИ свыше 40 кПа по 100 МПа, но не более 120 МПа

Избыточное давление

от 0 - 2,5 до 0 - 40

от 0 - 40 до 0 - 100000

Давление разрежения; избыточное давление-разрежение

от (-100)-0 до (-100)- 1600

РС-50

Абсолютное давление

от 0 - 40 до 0 - 8000

от ±1,60 до ±2,00* для ДИ до

250 Па;

от ±0,60 до ±2,00* для ДИ от 250 Па до 1,0 кПа;

от ±0,30 до ±2,00* для ДИ от 1,0 до 10 кПа; от ±0,16 до ±2,00* для ДИ от 10 кПа

30 кПа - для штуцера PGP;

100 кПа - для ДИ по 10 кПа;

250 кПа - для ДИ свыше 10 по 40 кПа;

4хДИ - для ДИ свыше 40 кПа по 100 МПа, но не более 120 МПа

Избыточное давление

от 0 - 0,25 до 0 - 10

от 0 - 10 до 0 - 40

от 0 - 40 до 0 - 100000

Давление разрежения; избыточное давление-разрежение

от (-100)-0 до (-100)- 1600

PC-28G

Избыточное давление, разрежение

от 0 - 2,0 до 0 - 200; от 10 до 200

от ±0,16 до ±2,00* от ±0,60 до ±2,00* для ДИ до 2,0 кПа

250 кПа

1

2

3

4

5

РС-28Р, РС-28РВ

Гидростати-ческое давление

от 0 - 2,0 до 0 - 5,0

от ±1,00 до ±2,00*

2хДИ

от 0 - 7,0 до 0 - 50

от ±0,50 до ±2,00*

PC-SG-25

Г идростати-ческое давле-ние

0-20

±(от 0,20 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа

4хДИ

0-40

0-100

0-200

0-500

0 -1000

от 0 -10 до 0 - 5000

PC-SG-25/CT

Гидростати-ческое давле-ние

0-20

±(от 0,10 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,10 до ±2,00* для ДИ от 40 кПа

4хДИ

0-40

0-100

0-200

0-500

0-1000

от 0 -10 до 0 - 5000

PC-SG-16

Гидростати-ческое давле-ние

0-100

от ±0,50 до ±2,00*

2хДИ

0-200

0-500

0-1000

от 0 -10 до 0 - 5000

PC-SG-25S

Г идростати-ческое давле-ние

0-20

±(от 0,40 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,40 до ±2,00* для ДИ от 40 кПа

4хДИ

0-40

0-60

0-100

0-200

от 0 - 20 до 0 - 200

PC-SG-25S/CT

Гидростати-ческое давле-ние

0-20

±(от 0,20 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа

4хДИ

0-40

0-60

0-100

0-200

от 0 - 20 до 0 - 200

PR-28;

PR-28. Safety;

PR-28B

Разность давлений

от 0 - 1,0 до 0 - 10 от 0 -10 до 0 - 40

±от 0,40 до 2,00* для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа

16,25,32,41,3 МПа для присоединения типа С, СН;

4 МПа для присоединения типа Р

от (-10) - 10 до (-100)- 100 от 0 - 40 до 0 - 100 от 0 - 40 до 0 - 2500 от 0 - 100 до 0 - 1600

PR-54

Разность давлений

от 0 - 1,0 до 0 - 10 от 0 - 10 до 0 - 40 от 0 - 40 до 0 - 200

от ±0,50 до ±2,00* для ДИ до 10 кПа;

от ±0,30 до ±2,00* для ДИ от 10 кПа

16,25, 32,41,3 МПа для присоединения типа С, СН;

4 МПа для присоединения типа Р

PR-50

Разность давлений

от 0 - 1,0 до 0 - 10

от 0 -10 до 0 - 40

от 0 - 40 до 0 - 2500 от (-5) -5 до (-100) -100

от ±0,50 до ±2,00* для ДИ до 10 кПа;

от ±0,30 до ±2,00* для ДИ от 10 кПа

50 кПа - для ДИ по 10 кПа;

200 кПа - для ДИ свыше 10 по 40 кПа; ЗхДИ - для ДИ свыше 40 кПа по 2,5 МПа, но не более 3,4 МПа

PR-50G

Разность давлений

от 0 - 0,25 до 0 - 10

от ±1,6 до ±2,00* для ДИ до 250 Па; от ±0,6 до ±2,00* для ДИ от 250 Па до 2,5 кПа;

от ±03 до ±2,00* для ДИ от 23 кПа

35 кПа - для ДИ по 700 Па;

100 кПа - для ДИ свыше 700 Па

от (-0,15)-0,10 до (-16)-16

1

2

3

4

5

РС-26Е

Избыточное давление

от 0 - 2,5 до 0 - 40 от 0 - 40 до 0 - 60000

от ±0,50 до ±2,00*

4хДИ

Давление разрежения; избыточное давление-разрежение

от (-ЮО)-О до (-100)- 1600

PC-16ED

Избыточное или абсолютное давление

от 0 - 100 до 0 - 10000

от ±0,50 до ±2,00*

2хДИ

АРС-100М

Абсолютное давление

от 0 - 32000 до 0 - 60000

от ±0,25 до ±2,00*

2хДИ

PC-26EDL

Избыточное или абсолютное давление

от 0 - 6 до 0 - 2500

от ±0,50 до ±2,00*

2хДИ

*- предел допускаемой основной погрешности (%) из ряда: ±0,10; ±0,16; ±0,20; ±0,25; ±0,30; ±0,40; ±0,50; ±0,60; ±0,80; ±1,00; ±1,50; ±1,60; ±2,00; ±2,5; ±3,0; ±4,0; ±5,0.

Примечание - Допускается выбор диапазона измерений преобразователей, лежащий внутри приведенных в таблице пределов измерений в любых единицах измерений, допущенных к применению в Республике Беларусь

Таблица А.2 - Модификации преобразователей многопредельных перенастраиваемых, верхние пределы измерений, диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления)

Модификация преобразователя

Измеряемый параметр

Диапазон измерений (ДИ), кПа

Пределы допускаемой основной погрешности (у) от диапазона изменения выходного сигнала, %

Предельно допускаемая перегрузка (предельно допускаемое рабочее избыточное давление)

1

2

3

4

5

АРС-2000 (AL; ALW; ALE); АРС-2000. Safety (ALW)

Абсолют-ное давление

0-130

от ±0,05 до ±1,00* Для установленного диа-пазона (ДУ): от ±0,05 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; у (2,5 - (х % ДИ)/20) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

Для специального исполнения с ДИ***: от ±0,025 до ±1,00* Для установленного диа-пазона (ДУ): от ±0,025 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; у (2,5 - (х % ДИ)/20) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

200 кПа

0-700***

1,4 МПа

0-2500

5,0 МПа

0-7000***

14 МПа

0-10000***

45 МПа

0-30000

45 МПа

Избыточ-ное давле-ние

0-25

100 кПа

0-100

200 кПа

0-200

400 кПа

0-700***

1,4 МПа

0-2500

5.0 МПа

0-7000***

14 МПа

0-10000***

45 МПа

0-16000

45 МПа

0-30000

45 МПа

0-60000

120 МПа

0-100000

120 МПа

Давление разреже-ния; избы-точное давление-разреже-ние

(-0.7)-0,7**

50 кПа

(-2,5)-2,5

50 кПа

(-1,5)-7,0 (-Ю)-Ю

50 кПа

100 кПа

(-50)-50

200 кПа

(-100)-150

400 кПа

М00)-700

1,4 МПа

(-100)-2500

5,0 МПа

(-100)-7000

14 МПа

1

2

3

4

5

АРС-2000 (PD; PZ)

Абсолют-ное давле-ние

0-130

от ±0,10 до ±1,00* Для ДУ:

от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ;

у-(2,5 - (х % ДИ)/20) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от

10 % ДИ и менее

200 кПа

0-700

1,4 МПа

0-2500

5,0 МПа

0-7000

14 МПа

0-10000

30 МПа

0-30000

45 МПа

Избыточное давление

0-25

100 кПа

0-100

200 кПа

0-200

400 кПа

0-700

1,4 МПа

0-2500

5,0 МПа

0-7000

14 МПа

0-10000

30 МПа

0-16000

30 МПа

0-30000

45 МПа

0-60000

120 МПа

0-100000

120 МПа

АРС-2000 (PD; PZ)

Давление разрежения; избыточное давление-разрежение

(-0,7)-0,7

от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; у(2,5 - (х % ДИ)/20) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

50 кПа

(-2,5)-2,5

50 кПа

(-1,5)-7,0

50 кПа

(-Ю)-Ю

100 кПа

(-50)-50

200 кПа

(-100)450

400 кПа

(-100)-700

1,4 МПа

(-100)-2500

5,0 МПа

(-100)-7000

14 МПа

PC-28.Smart;

РС-28.

Modbus

Абсолют-ное давление

0-700

от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ;

у-(2,5-(х % ДИ)/20) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

1,4 МПа

0-2500

5,0 МПа

0-7000

14 МПа

Избыточ-ное давле-ние

0-25

100 кПа

0-100

200 кПа

0-200

400 кПа

0-700

1,4 МПа

0-2500

5,0 МПа

0-7000

14 МПа

0-16000

30 МПа

0-30000

45 МПа

0-100000

120 МПа

Давление разреже-ния; избы-точное давление-разрежение

(4,5>7,0

50 кПа

(-Ю)-Ю

100 кПа

(-50)-50

200 кПа

(-100)450

400 кПа

1

2

3

4

5

APR-2000 (AL; ALW; ALE); APR-2000. Safety (ALW)

Разность давлений

0 - 7000

от ±0,075 до ±1,00* Для ДУ: от ±0,075 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

Присоединение типа С, СН: 16, 25, 32,41,3 МПа;

2 МПа - для ДИ (-700)-700 Па;

20 МПа - для ДИ (-2,5)-2,5 кПа;

Присоединение типа Р:

4 МПа;

7 МПа для ДИ 0-7,0 МПа

0-1600

0-250

0-100

0-25

(-160)- 1600

(-160)-200

(-50) - 50

(-16)-16

(-10)- 10

(-0,5) - 7,0

(-2,5)-2,5

(-0,7)-0,7

APR-2000 (PD; PZ); PR-2 8. Smart; PR-28.Modbus

Разность давлений

0 - 7000

от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

Присоединение типа С, СН: 16, 25, 32,41,3 МПа;

2 МПа - для ДИ (-700)-700 Па;

20 МПа - для ДИ (-2,5)-2,5 кПа;

Присоединение типа Р:

4 МПа;

7 МПа для ДИ 0-7,0 МПа

0-1600

0-250

0-100

0-25

(-160)- 1600

(-160)-200

(-50) - 50

(-16)- 16

(-0,5)-7,0

APR-2200

Разность давлений

(-16)-16

от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

4, 10,16 МПа

(-50) - 50

(-160)-200

(-160)- 1600

1

2

3

4

5

APR-2000G

Разность давлений

0-2,5

от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; от ±0,40 до ±2,00* для ширины ДУ от 30 % до

10 % ДИ

35 кПа

(-0,25) - 0,25

от ±0,16 до ±1,00* Для ДУ: ± у-[(?мах " Ргшп)/(Рмах.уст -Pmin.ycr)], где Рмах - верхний предел измерений; Pmin - нижний предел измерений; Рмах.уст - верхний предел ДУ; Pmin.ycr - нижний предел ДУ

35 кПа

(-0,70) - 0,70

от ±0,10 до ±1,00* Для ДУ от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; от ±0,40 до ±2,00* для ширины ДУ от 30 % до 10 % ДИ

(-2,5) - 2,5

100 кПа

(-10)- 10

APR-2000Y

Гидростатическое давление

0-16

от ±0,20 до ±2,00* Для ДУ: от ±0,20 до ±2,00* для ширины ДУ от 100%до30%ДИ; от ±0,60 до ±2,00* для ширины ДУ от 30 % до 10 % ДИ

4 МПа

0-60

от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100%до30%ДИ; от ±0,50 до ±2,00* для ширины ДУ от 30 % до 10 % ДИ

0-100

1

2

3

4

5

PC-SG-25.

Smart

Гидростатическое давление

0-15

от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,3125-0,04375-(х % ДИ))) для ширины ДУ от 30 % до 10 % ДИ; от ±0,30 до ±2,00* для ширины ДУ от 10 % ДИ и менее

250 кПа

0-100

от ±0,10 до ±2,00* Для ДУ: от ±0,10 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(4-(х % ДИ)/10))) для ширины ДУ от 30 % до 10 % ДИ;

от ±0,40 до ±2,00*

для ширины ДУ от

0-200

0-1000

2,5 МПа

PC-SG-25S.

Smart

Гидростатическое давление

0-15

от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(■/•(3,25-0,075- (х % ДИ))) для ширины ДУ от 30 % до 10 % ДИ;

от ±0,40 до ±2,00* для ширины ДУ от 10 % ДИ и менее

250 кПа

0-100

0-200

0-1000

2,5 МПа

PC-SG-25S.Smart/T

Гидростатическое давление

0-160

от ±0,20 до ±2,00* Для ДУ: от ±0,20 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у(2,5- (х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

250 кПа

PC-SG-25. Smart/ALW; PC-SG-25S. Smart/ALW; PC-SG-25S. Smart/ALW/T

Гидроста-тическое давление

0-25

от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 50 % ДИ; ±(у-(3-(х % ДИ)/25)) для ширины ДУ от 50 % до 25 % ДИ;

2-у для ширины ДУ от 25 % ДИ и менее

2хДИ

0-100

0-200

1

2

3

4

5

APR-2200D

Гидростатическое давление

(-7,0) - 0

от ±0,10 до ±2,00* Для ДУ: от ±0,10 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ;

±(у-(4-(х % ДИ)/10)) для ширины ДУ от 30 % до 10 % ДИ;

от ±0,30 до ±2,00* для ширины ДУ от 10 % ДИ и менее

4,0 МПа

(-7,0)-7,0

(-25)-0

PC-SG-25.

Modbus

Гидростатическое давление

от 0 - 20 до 0 -100

от ±0,30 до ±2,00* Для ДУ: от ±0,30 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

250 кПа

от 0 - 100 до 0 -1000

от ±0,10 до ±2,00* Для ДУ: от ±0,10 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

2,5 МПа

PC-SG-25S.

Modbus

Гидростатическое давление

от 0 - 20 до 0 - 100

от ±0,40 до ±2,00* Для ДУ: от ±0,40 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

250 кПа

от 0 -100 до 0 -1000

от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ;

2-у для ширины ДУ от 10 % ДИ и менее

2,5 МПа

1

2

3

5

6

PC-28P.Smart

Гидростатическое давление

от 0 - 2,0 до 0 - 5,0

от ±0,25 до ±2,00* Для ДУ: от ±0,25 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ;

2-у для ширины ДУ от 30 % до 10 % ДИ

ЗхДИ

от 0 - 7,0 до 0 - 50

от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ;

2-у для ширины ДУ от 30 % до 10 % ДИ

PC-26ED

Абсолют-ное давление

от 0 - 20 до 0 - 40

от ±0,25 до ±2,00* Для ДУ: от ±0,25 до ±2,00* для ширины ДУ от 100%до30%ДИ;

2-у для ширины ДУ от 30 % до 10 % ДИ

100 кПа - для ДИ до 10 кПа;

250 кПа - для ДИ от 10 до 40 кПа;

2хДИ - для ДИ от

40 кПа до 60 МПа, но не более 80 МПА

от 0 - 40 до 0 - 8000

Избыточ-ное давление

отО-2,5 до0-40

от ±0,40 до ±2,00* Для ДУ: от ±0,40 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ

2-у для ширины ДУ от 30 % до 10 % ДИ

от 0 - 40 до 0 - 60000

Давление разрежения; избыточное давление-разрежение

от (-100)-0 до (-100)- 1600

от ±0,25 до ±2,00* Для ДУ: от ±0,25 до ±2,00* для ширины ДУ от 100%до30%ДИ

2-у для ширины ДУ от 30 % до 10 % ДИ

100 кПа - для ДИ до 10 кПа;

250 кПа - для ДИ от 10 до 40 кПа; 2хДИ - для ДИ от 40 кПа

*- предел допускаемой основной погрешности (%) из ряда: ±0,025; ±0,05; ±0,075; ±0,10; ±0,15; ±0,16; ±0,20; ±0,25; ±0,30; ±0,32; ±0,40; ±0,50; ±0,60; ±0,80; ±1,00; ±1,50; ±1,60; ±2,00 **- предел допускаемой основной погрешности (%) из ряда: ±0,10; ±0,15; ±0,16; ±0,20; ±0,25; ±0,30; ±0,32; ±0,40; ±0,50; ±0,60; ±0,80; ±1,00

Примечание - Допускается выбор диапазона измерении преобразователей, лежащий внутри приведенных в таблице пределов измерений в любых единицах измерений, допущенных к применению в Республике Беларусь

2 Преобразователи имеют линейно возрастающую, либо линейно убывающую характеристику выходного сигнала от входной характеристики измеряемой величины (давления или разности давлений).

Преобразователи разности давлений, предназначенные в соответствии с заказом для измерения расхода жидкости, газа или пара по величине переменного перепада давления на сужающем устройстве трубопровода, могут иметь зависимость выходного сигнала пропорциональную корню квадратному из значений измеряемой величины разности давлений.

3 Вариация выходного сигнала уг не превышает 0,5 абсолютного значения предела основной погрешности.

4 Преобразователи имеют один из видов выходных токовых сигналов или сигналов напряжения постоянного тока с пределами изменения: от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА; от 0 до 10 В, от 0,4 до 2 В, от 0 до 2 В, цифровые сигналы стандартов протоколов HART, Manchester-2, Modbus RTU, HEX, сигналы интерфейсов RS-232, RS-232 TTL, RS-485.

5 Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха на каждые 10 °C, должна быть не более значений, указанных в таблице 3.

Для преобразователей с перенастраиваемым диапазоном измерений указанные значения дополнительной погрешности (таблица 3) относятся к основному диапазону, значения дополнительной погрешности для установленного диапазона - не более основной погрешности для установленного диапазона на каждые 10 °C.

Таблица 3

Пределы допускаемой основной погрешности, %

Дополнительная погрешность, %

Пределы допускаемой основной погрешности, %

Дополнительная погрешность, %

±0,025

±0,025

±0,50

±0,45

±0,05

±0,05

±0,60

±0,50

±0,075

±0,075

±0,80

±0,70

±0,10

±0,10

±1,00

±0,60

±0,15

±0,15

±1,50

±0,75

±0,16

±0,16

±1,60

±0,80

±0,20

±0,20

±2,00

±1,00

±0,25

±0,25

±2,50

±1,25

±0,30

±0,30

±3,00

±1,50

±0,32

±0,32

±4,00

±2,00

±0,40

±0,35

±5,00

±2,50

6 Питание преобразователей осуществляется от источника питания постоянного тока напряжением в соответствии с таблицей 4.

Таблица 4

Модификация преобразователя

Выходной сигнал

Напряжение питания, В, DC1

Мощность, Вт, не более

1

2

3

4

PC-SG-25, PC-SG-25S

от 4 до 20 мА от 0 до 5 мА

от 8 до 36, от 12 до 28 (Ех)

1,2

PC-SG-25, PC-SG-25S

от 0 до 10 В

от 13 до 30

0,6

PC-SG-16

от 4 до 20 мА

от 8 до 36

1,2

PC-28, PR-28

от 4 до 20 мА

от 8 до 36, от 9 до 28 (Ех), от 8 до 30 (Exd)

1,2

РС-28Р

от 8 до 36, от 9 до 28 (Ех)

PC-28, РС-28Р, PR-28

от 0 до 10 В

от 13 до 30

0,6

PC-28/ALW, PC-28P/ALW, PR-28/ALW

от 4 до 20 мА

от 11** до 36, от 12** до 28 (Ех)

1,2

PC-28/TR, PC-28P/TR, PR-28/TR

от 10,5 до 36, от 12 до 28 (Ех)

1,2

PC-28/TR, PR-28/TR

от 10,5 до 30 (Exd)

1,2

PC-28.Safety, PR-28.Safety

от 10,5 до 36, от 12 до 28 (Ех) от 10,5 до 30 (Exd)

1,2

PC-28.Smart, PC-28P.Smart, PR-28.Smart

от 4 до 20 мА. HART

от 7,5 до 55, от 7,5 до 30 (Ех)

1,2

PC-28.Smart, PR-28.Smart

от 7,5 до 30 (Exd)

1,2

PC-28.Smart/ALW, PC-28P.Smart/ALW, PR-28. Smart/ALW

от 11** до 55, от 11** до 30 (Ех)

1,2

1

2

3

4

РС-28В, РС-28РВ, PR-28B

от 0,4 до 2 В, от 0 до 2 В

от 3,3 до 5,6

0,56

РС-28В, PR-28B

от 3,3 до 5,6 (Exd)

0,56

РС-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus

от 4 до 20 мА,

от 5,0 до 28

0,7

Modbus RTU

от 4,0 до 28

PC-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus

Modbus RTU

от 4,0 до 10 (Ех)

0,7

PC-28 .Modbus/Exd, PR-28.Modbus/Exd

Modbus RTU

от 4,0 до 28 (Exd)

0,7

PC-28.Modbus/ALW/Exd,

PR-28.Modbus/ALW/Exd

Modbus RTU

от 4,02 до 28 (Exd)

0,7

PC-28G

от 4 до 20 мА

от 8 до 36

0,72

PC-50, PR-54, PR-50, PR-50G

от 4 до 20 мА

от 10 до 39

0,78

от 0 до 20 мА, от 0 до 5 мА, от 0 до 10 В

от 13 до 39

0,78

APC-2000, APR-2000,    APR-2200,

APR-2000G, APR-2000Y, APR-2200D, PC-SG-25.Smart, PC-SG-25S.Smart

от 4 до 20 мА, HART

от 7,5 до 55, от 7,5 до 30 (Ех)

1,1

APC-2000/AL W, APR-2000/ALW, APR-2200/ALW, APR-2000G/ALW, APR-2000Y/ALW, APR-2200D/ALW, PC-SG-25.Smart/AL W, PC-SG-25S.Smart/AL W

от 4 до 20 мА, HART

от 101 3 до 55, от 10,53 до 30 (Ех)

1,2

APC-2000/ALW/Exd, APC-2000. Safety/ALW/Exd, APR-2000/AL W/Exd, APR-2000. Safety/ALW/Exd, APR-2200/ALW/Exd, APR-2000Y/ALW/Exd, APR-2000G/ALW/Exd

от 13,53 до 45

0,9

APC-2000/ALE, APR-2000/ALE, APR-2200/ALE, APR-2000G/ALE, APR-2000Y/ALE, APR-2200D/ALE,

PC-SG-25. Smart/ALE,

PC-SG-25S.Smart/ALE

от 4 до 20 мА, от 0 до 20 мА, от 0 до 5 мА

HART

от 123 до 36

0,72

APC-2000.Safety/ALW, APR-2000. Safety/ALW

от 4 до 20 мА, HART

от 11,53 до 36, от 11,53 до 28 (Ех)

0,9

PC-26E, PC-16ED, PC-26ED

от 4 до 20 мА

от 12 до 36

0,72

APC-100M

Manchester-2

от 6,6 до 7,0

4,2

PC-26EDL

RS-232 TTL

от 3,3 до 7,0

0,25

7 Мощность, потребляемая преобразователем, не превышает значений указанных в таблице 4.

8 Степень защиты преобразователей от воздействия пыли, посторонних тел и воды по ГОСТ 14254 в зависимости от исполнения корпуса должна соответствовать:

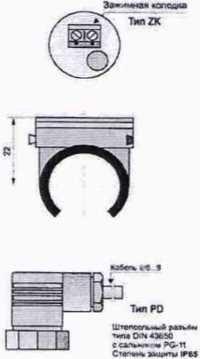

- IP40 для исполнения корпуса ZK модификации АРС-100М без зажимной колодки;

- IP65 для исполнений корпуса PD, ZK, ALW-PD, ALE-PD, РМ_, SKK 24/4 (стандартное исполнение);

- IP66 для исполнений корпуса PZ, AL, ALW, ALE (стандартное исполнение);

- IP67 для исполнения корпуса РК, для специального исполнения корпуса и специального исполнения Exd, исполнения PKJD;

- IP68 для исполнения корпуса PKSG, для специального исполнения РК;

- IP65, IP66, IP67 для исполнений корпуса PD, PZ, AL, ALW, ALE 4

- модификации APC-2000/ALW/Exd, APC-2000.Safety/ALW/Exd, APR-2000/ALW/Exd, APR-2000.Safety/ALW/Exd, APR-2200/ALW/Exd, APR-2000Y/ALW/Exd, APR-2000G/ALW/Exd с диапазоном температур: Тб - от минус 40 °C до плюс 45 °C, Т5 - от минус 40 °C до плюс 75 °C;

- PC-28.Modbus/ALW/Exd, PR-28.Modbus/ALW/Exd с диапазоном температур от минус 40 °C до плюс 75 °C, спец, исполнение - от минус 50 °C до плюс 75 °C;

- модификации АРС-2000, APR-2000, APR-2200, APR-2000G, APR-2000Y, APR-2200D, PC-28, РС-28Р, PR-28, PC-28B, PC-28PB, PR-28B, PC-28.Smart, PC-28P.Smart, PR-28.Smart, PC-28.Modbus, PR-28.Modbus во взрывобезопасном исполнении и модификации PC-28.Safety, PR-28.Safety с диапазоном температур от минус 40 °C до плюс 85 °C (плюс 75 °C с индикацией), спец, исполнение - от минус 50 °C до плюс 85 °C;

- РС-28/Exd, PC-28.Smart/Exd, PC-28B/Exd, PC-28.Safety/Exd, PC-28.Modbus/Exd с диапазоном температур: исполнение FL - от минус 40 °C до плюс 80 °C, SGM - от минус 40 °C до плюс 65 °C, спец, исполнение - от минус 50 °C;

виду климатического исполнения УХЛ3.1:

- модификации PC-28.Modbus, PR-28.Modbus с диапазоном температур от минус 25 °C до плюс 80 °C;

- PR-28/Exd, PR-28.Smart/Exd, PR-28B/Exd, PR-28.Safety/Exd, PR-28.Modbus/Exd с диапазоном температур: исполнение FL - от минус 25 °C до плюс 80 °C, SGM - от минус 25 °C до плюс 65 °C, спец, исполнение - от минус 50 °C;

- PC-26EDL с диапазоном температур от минус 30 °C до плюс 70 °C;

виду климатического исполнения УХЛ4.2:

- модификации PC-SG-25.Modbus, PC-SG-25S.Modbus с диапазоном температур от 0 °C до плюс 80 °C;

- модификации PC-28G с диапазоном температур от 0 °C до плюс 70 °C;

- АРС-100М с диапазоном температур от 0 °C до плюс 150 °C.

9.2 Преобразователи устойчивы к воздействию относительной влажности окружающей среды 100 % при температуре плюс 40 °C и более низких температурах с конденсацией влаги.

10 По устойчивости к механическим воздействиям преобразователи соответствуют:

- модификация АРС-ЮОМ - виброустойчивому исполнению V3 по ГОСТ 12997 (для РФ -поГОСТР 52931);

модификации PC-28.Safety, PR-28.Safety,     АРС-2000. Safety/AL W,

APR-2000.Safety/ALW устойчивы к воздействию синусоидальных вибраций частотой от 2 до 150 Гц, амплитудой смещения 1,6 мм с ускорением 49,0 м/с2;

- исполнение PC-28/W виброустойчивому исполнению G2 по ГОСТ 12997 (для РФ - по ГОСТ Р 52931) (устойчиво к воздействию синусоидальных вибраций частотой от 10 до 2000 Гц, амплитудой смещения 0,75 мм с ускорением 98,0 м/с2);

- специальное исполнение APC-2000/V, APR-2000/V, APR-2200/V, PC-28/V, PR-28/V, PC-28B/V, PR-28B/V, PC-28.Smart/V, PR-28.Smart/V - виброустойчивому исполнению V3 по ГОСТ 12997 (для РФ - по ГОСТ Р 52931), (устойчиво к воздействию синусоидальных вибраций частотой от 10 до 150 Гц с амплитудой смещения 0,35 мм и амплитудой ускорения 49,0 м/с2);

- остальные модификации - виброустойчивому исполнению N2 по ГОСТ 12997 (для РФ - по ГОСТ Р 52931) (устойчивы к воздействию синусоидальных вибраций частотой от 10 до 55 Гц с амплитудой смещения 0,35 мм).

11 Преобразователи предназначены для работы при атмосферном давлении от 84,0 до 106,7 кПа и соответствуют группе Р1 по ГОСТ12997 (для РФ - по ГОСТ Р 52931).

12 Детали преобразователей, соприкасающиеся с измеряемой средой, изготовлены:

- для пищевой промышленности из стали 08Х18Н10, AISI 304, 1.4301, 316Ti, 1.4401, 1.4404, 1.4571 по действующим ТИПА;

- остальные отрасли промышленности из стали AISI304, 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5949 или аналогичных по действующим ТИПА, а для особо агрессивных сред — из титана и титановых сплавов по ГОСТ 19807, тантала или сплавов 03X16H15M3, 06ХН28МДТ по ГОСТ 5632 или аналогичных по действующим ТИПА, сплава Hastelloy С 276 по действующим ТИПА или аналогичных по действующим ТИПА.

- -                лист 27 из 29

13 Средний срок службы преобразователей - не менее 12 лет (модификации АРС-100М - не менее 24 месяцев).

14 Средняя наработка до отказа преобразователей - не менее 320000 ч (модификации АРС-ЮОМ - не менее 15000 ч).

15 Масса преобразователей - не более 18,0 кг.

16 По степени защиты человека от поражения электрическим током преобразователи относятся к классу III по ГОСТ 12.2.007.0-75

Знак утверждения типа

Знак утверждения типа наносится на этикетку преобразователей, а также на титульный лист паспорта и руководства по эксплуатации преобразователей типографским способом.

Комплектность

Комплектность поставки соответствует таблице 5.

Таблица 5

Обозначение

Наименование

Кол-во

Примечание

КФГЮ.406433. _ *

Преобразователь давления измерительный PC и PR

1 шт.

-

КФПО .406433._* ПС

Преобразователь давления измерительный PC и PR. Паспорт

1 экз.

-

КФПО.406433._* РЭ

Преобразователь давления измерительный PC и PR. Руководство по эксплуатации**

1 экз.

Допускается прилагать по 1 экз. на преобразователи, поставляв-мые в один адрес более одной штуки, на бумажном носителе и/или электронном виде

МП.ВТ. 144-2006

Преобразователи давления измерительные PC и PR. Методика поверки

1 экз.

Коммуникатор КАР

1 шт.

Поставляется по заказу

Конвертер HART/RS-232

1 шт.

Поставляется по заказу

Конвертер HART/USB

1 шт.

Поставляется по заказу

Программное обеспечение «РАПОРТ»

1 шт.

Поставляется по заказу

Программное обеспечение «Modbus Configurator»

1 шт.

Поставляется по заказу

Конвертер RS-485/USB

1 шт.

Поставляется по заказу

КФПО.408114.000

DATA-кабель для подключения к ПК

1 шт.

Поставляется по заказу

КФГЮ.406131.500

Магнитный ключ

1 шт.

Поставляется по заказу

КФПО.406433.051 ПО

Программное обеспечение «Service-PC26»

1 шт.

Поставляется по заказу

Комплект монтажных частей

1 шт.

Поставляется по заказу

♦ Обозначение в зависимости от модификации и исполнения преобразователя

** Не разрабатывается на модификацию АРС-ЮОМ.

Примечание - Для модификации АРС-ЮОМ допускается прилагать другие документы по тре-бованию заказчика на бумажном носителе и/или электронном виде

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами. Общие технические условия».

2 ТУ РБ 390171150.001-2004 «Преобразователи давления измерительные PC и PR».

3 ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

4 ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

5 МП.ВТ. 144-2006 «СОЕЙ РБ. Преобразователи давления измерительные PC и PR. Методика поверки».

Заключение

Преобразователи давления измерительные PC и PR соответствуют требованиям ГОСТ 22520-85, технических условий ТУ РБ 390171150.001-2004, ТР ТС 020/2011, ТР ТС 012/2011.

Межповерочный интервал - не более 72 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 72 месяцев.

Преобразователи давления измерительные модификации АРС-100М подлежат только первичной поверке в связи с ограниченным сроком службы.

РУП «Витебский центр стандартизации, метрологии и сертификации,

210015 г. Витебск, ул. Б. Хмельницкого, 20,

Тел./факс (0212) 42-68-04

Аттестат аккредитации № BY /112 02.6.0.0003 от 10.06.2008г.

Смотрите также

29394-21
Камертон Устройства для измерений характеристик и формирования электрических сигналов в звуковом диапазоне частот
Общество с ограниченной ответственностью "Центр речевых технологий" (ООО "ЦРТ"), г. Санкт-Петербург
Устройства для измерений характеристик и формирования электрических сигналов в звуковом диапазоне частот Камертон (далее по тексту - устройства Камертон) предназначены для измерений напряжения и частоты входных электрических сигналов и воспроизведени...
Default ALL-Pribors Device Photo
29451-03
Ч3-83, Ч3-83/1 Частотомеры электронно-счетные
ЗАО "НПФ "Радио-Сервис", г. Ижевск
Частотомеры электронно-счетные 43-83, 43-83/1 (далее - частотомеры) предназначены для измерений частоты и периода синусоидальных и импульсных сигналов, отношения, суммы и разности частот, длительности и скважности импульсов, подсчета количества импул...
29543-21
ВИУ Измерители параметров воздушной среды
Общество с ограниченной ответственностью Инвестиционная Научно-Производственная Компания "Русские Энергетические Технологии" (ООО ИНПК "РЭТ"), г. Москва
Измерители параметров воздушной среды ВИУ предназначены для измерений абсолютного давления, разности давлений, температуры и относительной влажности воздуха.
Default ALL-Pribors Device Photo
29563-21
ИГ-9 Газоанализаторы
Научно-производственное республиканское унитарное предприятие "БЕЛГАЗТЕХНИКА" (РУП "БЕЛГАЗТЕХНИКА"), Республика Беларусь
Область применения - предприятия газовой отрасли, химической и нефтехимической промышленности, коммунального хозяйства.
