Хроматографы жидкостные микроколоночные "Милихром-6"
| Номер в ГРСИ РФ: | 29367-09 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | ЗАО "Научприбор", г.Орел |
|
29367-09: Описание типа
2024-29367-09-1.pdf
|
Скачать | 393.8 КБ |
Для разделения жидких смесей веществ методом высокоэффективной жидкостной хроматографии и количественного анализа компонентов в аналитической химии, биотехнологии, фармацевтической химии, криминалистике, охране окружающей среды, контроля качества и безопасности продуктов питания, медицине, энергетике, научных исследованиях и др. в лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29367-09 |
| Действует | по 17.06.2029 |
| Наименование | Хроматографы жидкостные микроколоночные |
| Модель | "Милихром-6" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f731d7bd-3263-d493-55f1-72fb0510401a |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-048-00226230-2004 |
| Класс СИ | 31.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 25.06.2014 продлен срок свидетельстваВзамен № 29367-05 |
| Центр сертификации СИ | |
| Наименование центра | Орловский ЦСМ |
| Адрес центра | 302001, г.Орел, ул.Красина, 18а |
| Руководитель центра | Дорофеев Олег Николаевич |
| Телефон | (8*086*22) 2-45-75 |
| Факс | 2-45-75 |
| Информация о сертификате | |
| Срок действия сертификата | 25.06.2019 |
| Номер сертификата | 35502 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 999 п. 05 от 25.06.201408 от 25.06.09 п.99 |
Производитель / Заявитель
Непубличное акционерное общество «Научприбор» (НПАО «Научприбор»), г. Орел
Россия
302020, Наугорское ш., 40, Тел. (4862) 41-50-87, 45-57-57, факс 45-57-46, 45-57-37
Поверка
| Методика поверки / информация о поверке | АПУ2.840.012 И10 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 471 (98%) |
| Неуспешных поверок (СИ непригодно) | 9 (2 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
29367-09: Описание типа
2024-29367-09-1.pdf
|
Скачать | 393.8 КБ |
Описание типа
Назначение
Хроматографы жидкостные микроколоночные «Милихром-6» (далее - хроматографы) предназначены для разделения жидких смесей веществ методом высокоэффективной жидкостной хроматографии и количественного анализа компонентов.
Описание
Принцип действия хроматографа - разделение смесей веществ методом высокоэффективной жидкостной хроматографии с последующим детектированием элюата с помощью: детектора спектрофотометрического на УФ-область (далее - СФД-УФ), диапазон длин волн от 190 до 360 нм; детектора спектрофотометрического на видимую область (далее - СФД-В), диапазон длин волн от 380 до 720 нм, режимы детекции: «одноволновой», «многоволновой» и «спектр»; детектора флуориметрического (далее - ФМД), диапазон длин волн возбуждения от 190 до 360 нм и длин волн эмиссии от 390 до 720 нм.
Хроматограф имеет: два насоса; устройство ввода пробы автоматическое (далее по тексту - УВПА); блок управления микропроцессорный (далее по тексту - БУМ); комплект автоматизированной системы обработки информации хроматографической АСОИХ (далее по тексту - АСОИХ).
БУМ управляет всеми функциональными устройствами хроматографа.
Команды управления на БУМ подаются с ЭВМ, который обеспечивает выполнение серии анализов и передачу всех полученных результатов и сообщений о режимах работы обратно в ЭВМ.
АСОИХ осуществляет сбор хроматографических данных, их математическую обработку, хранение исходных и обработанных данных, ведение библиотек данных и методов анализов, выдачу исходных и обработанных результатов, а также предоставляет дополнительные сервисные функции для оператора.
В хроматографе используется ПО: «Системы регистрации обработки и хранения спектрометрической информации «Юнихром 97». Свидетельство утверждения типа BY.C.31.999.A №43052. Регистрационный № 19675-11.

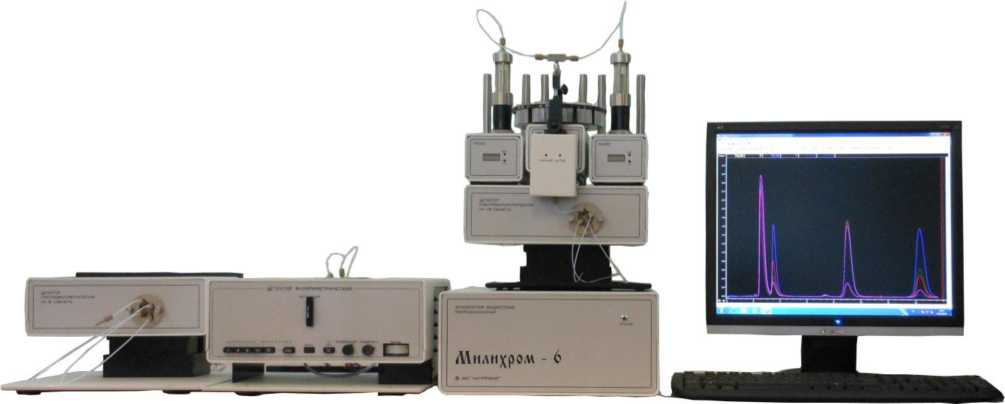

Общий вид хроматографа жидкостного микроколоночного «Милихром-6» представлен на рисунке 1.
Рисунок 1 - Общий вид хроматографа жидкостного микроколоночного «Милихром-6»

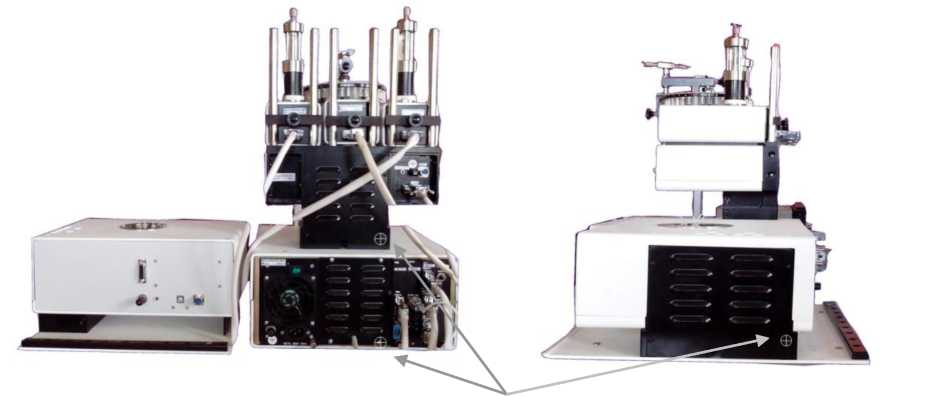

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) вид сзади
б) вид справа
Рисунок 2 - Схема пломбирования от несанкционированного доступа хроматографа жидкостного микроколоночного «Милихром-6»
Программное обеспечение
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики хроматографов учтено при проведении испытаний.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UniChrom-97 |
|
Номер версии (идентификационный номер ПО) |
5.0.19 |
|
Цифровой идентификатор ПО |
9723466a5f0de4842dd46a6376ce2b95 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более: СФД-УФ, СФД-В, е.о.п. |
1-10-4 |
|
ФМД, % |
10 |
|
Дрейф нулевого сигнала, не более: СФД-УФ, е.о.п./ч |
5-10-5 |
|
СФД-В, е.о.п./ч |
1-10-4 |
|
ФМД, % |
10 |
|
Минимальное значение амплитуды выходного сигнала хроматографа: не менее 0,025 е.о.п.: СФД-УФ - для концентрации контрольного раствора антрацена в гексане, г/см3 |
1-10-8 |
|
СФД-В - для концентрации контрольного раствора метиленового голубого в этиловом спирте, г/см3 |
8-10-8 |
|
не менее 0,5 В: ФМД - для концентрации контрольного раствора флуоресцеина в 0,1 моль/дм3 едкого натра |
5-10-9 |
|
Предел допускаемого значения относительного среднеквадратического отклонения выходного сигнала хроматографа, %, не более: СФД-УФ, СФД-В |
1 |
|
ФМД |
1,5 |
|
Пределы допускаемого значения изменения выходного сигнала хроматографа за нормируемое время 16 ч, %, не более: СФД-УФ, СФД-В |
±5 |
|
ФМД |
±10 |
|
Диапазон расхода элюента, см3/мин |
от 0,002 до 0,9 |
|
Предел допускаемого значения относительного отклонения расхода элюента от среднего значения при расходе 200 мкл/мин, %, не более |
±0,8 |
|
Максимальное рабочее давление элюента, МПа |
8 + 1 |
|
Пределы допускаемого значения относительного изменения выходного сигнала хроматографов (высоты или площади пика) при изменении напряжения питания от 198 до 242 В, не более: СФД-УФ, СФД-В |
±5 |
|
ФМД |
±10 |
|
Пределы допускаемого значения относительного изменения выходного сигнала хроматографа (высоты или площади пика) при изменении температуры окружающей среды на каждые 10 °С в пределах рабочего диапазона температур от 10 °С до 25 °С, не более: СФД-УФ, СФД-В |
±5 |
|
ФМД |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 2 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Время выхода на режим, ч, не более |
1 |
|
Максимальная потребляемая мощность хроматографа, кВт, не более |
0,2 |
|
Масса хроматографа без детектора, кг, не более |
20 |
|
Масса детектора, кг, не более: СФД-УФ, СФД-В |
6 |
|
ФМД |
11 |
|
Габаритные размеры хроматографа, мм, не более - высота |
550 |
|
- ширина |
360 |
|
- длина |
320 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
20 ± 2; |
|
- относительная влажность, % |
от 30 до 80; |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
мм рт.ст. |
от 630 до 800; |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Примечание: - масса и габаритные размеры без АСОИХ и комплекта сменных частей. | |
Знак утверждения типа
наносится фотохимическим способом на табличку фирменную по ГОСТ 12971- б7 согласно чертежа предприятия-изготовителя, а также на эксплуатационную документацию.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный микроколоночный |
«Милихром-6» |
1 шт. |
|
Блок управления микропроцессорный |
1 шт. | |
|
Детектор спектрофотометрический на УФ-область |
по заказу | |
|
Детектор спектрофотометрический на видимую область |
по заказу | |
|
Детектор флуориметрический |
по заказу | |
|
Насос |
2 шт. | |
|
Устройство ввода пробы автоматическое |
1 шт. | |
|
Комплект автоматизированной системы обработки информации хроматографической АСОИХ |
1 комп. | |
|
Поддон |
1 шт. | |
|
Комплект сменных частей |
1 компл. | |
|
Комплект монтажных частей |
1 компл. | |
|
Комплект запасных частей, инструмента и принадлежностей |
1 компл. | |
|
Комплект эксплуатационных документов |
1 экз. | |
|
Инструкция по поверке |
АПУ2.840.012 И10 |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;
ТУ 4215-048-00226230-2004 Хроматограф жидкостный микроколоночный
«Милихром-6», Технические условия.
