Хроматографы жидкостные микроколоночные "Милихром-6"
| Номер в ГРСИ РФ: | 29367-09 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | НПАО "Научприбор", г.Орел |
Хроматографы жидкостные микроколоночные «Милихром-6» (далее - хроматографы) предназначены для разделения жидких смесей веществ методом высокоэффективной жидкостной хроматографии и измерения содержания компонентов в пробах веществ и материалах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 29367-09 | |||||||||
| Действует | по 17.06.2029 | |||||||||
| Наименование | Хроматографы жидкостные микроколоночные | |||||||||
| Модель | "Милихром-6" | |||||||||
| Приказы |
№897 от
12.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 76ed937b-c9f0-8316-94bc-8bf160c57129 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2009 | |||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-048-00226230-2004 |
| Класс СИ | 31.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 25.06.2014 продлен срок свидетельстваВзамен № 29367-05 |
| Центр сертификации СИ | |
| Наименование центра | Орловский ЦСМ |
| Адрес центра | 302001, г.Орел, ул.Красина, 18а |
| Руководитель центра | Дорофеев Олег Николаевич |
| Телефон | (8*086*22) 2-45-75 |
| Факс | 2-45-75 |
| Информация о сертификате | |
| Срок действия сертификата | 25.06.2019 |
| Номер сертификата | 35502 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 999 п. 05 от 25.06.201408 от 25.06.09 п.99 |
Производитель / Заявитель
НПАО «Научприбор», РОССИЯ, 302020, г. Орел, Наугорское ш., д. 40, офис 1; ООО «Микротензор», РОССИЯ, 302020, г. Орел, Наугорское ш., д. 40, к. 1, офис1
Россия
302020, Наугорское ш., 40, Тел. (4862) 41-50-87, 45-57-57, факс 45-57-46, 45-57-37
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1848-205-2025 ГСИ. Хроматографы жидкостные микроколоночные «Милихром-6». Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к АПУ2.840.012 И10
(с 12.05.2026)
АПУ2.840.012 И10 Хроматограф жидкостной микроколоночный «Милихром-6»
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 483 (98%) |
| Неуспешных поверок (СИ непригодно) | 9 (2 %) |
| Актуальность информации | 17.05.2026 |
Поверители
Скачать
|
29367-09: Описание типа
2024-29367-09-1.pdf
|
Скачать | 393.8 КБ | |
|
29367-09: Описание типа
2026-29367-09.pdf
|
Скачать | 568.3 КБ | |
|
29367-09: Методика поверки
РТ-МП-1848-205-2025
2026-mp29367-09.pdf
|
Скачать | 4.3 MБ | |
|
29367-09: Методика поверки
АПУ2.840.012 И10
2026-mp29367-09-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Хроматографы жидкостные микроколоночные «Милихром-6» (далее - хроматографы) предназначены для разделения жидких смесей веществ методом высокоэффективной жидкостной хроматографии и измерения содержания компонентов в пробах веществ и материалах.
Описание
Принцип действия хроматографов - разделение смесей веществ методом высокоэффективной жидкостной хроматографии с последующим детектированием элюата спектрофотометрическими детекторами, работающими в ультрафиолетовой (СФД-УФ) и видимой области света (СФД-В), и флуориметрическим детектором (ФМД). Режимы детектирования спектрофотометрических детекторов: «одноволновой», «многоволновой» и «спектр».
Хроматограф комплектуется двумя насосами; автоматическим устройством ввода пробы (далее - УВПА); блоком управления микропроцессорным (далее - БУМ); комплектом автоматизированной системы обработки информации хроматографической (далее - АСОИХ). Всеми функциональными устройствами хроматографа управляет БУМ.
Команды управления подаются с компьютера на БУМ, который обеспечивает выполнение серии анализов и передачу всех полученных результатов и сообщений о режимах работы обратно в компьютер.
Общий вид хроматографа представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, наносится методом компьютерной графики на информационную табличку, расположенную на боковой панели БУМ. Место нанесения заводского номера и знака утверждения типа указано на рисунке 2
Пломбирование хроматографов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

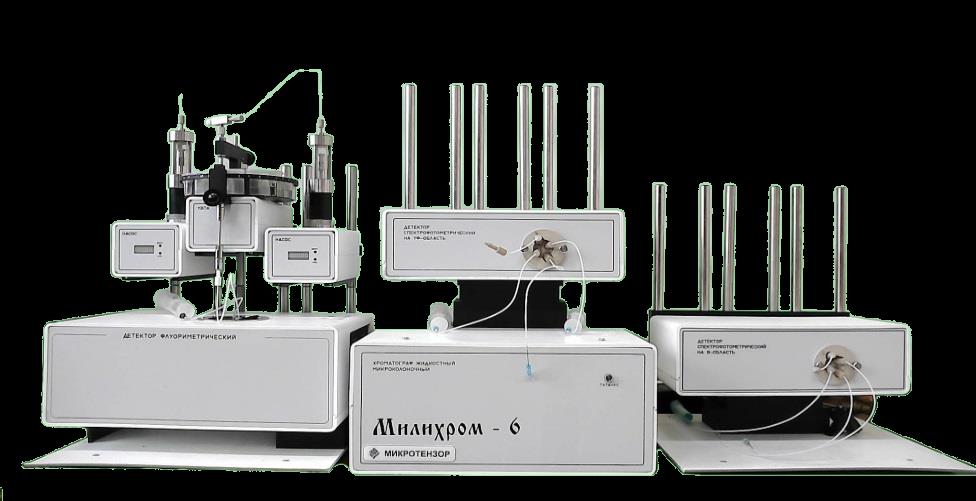

Рисунок 1 - Общий вид хроматографа жидкостного микроколоночного «Милихром-6»
Место нанесения
знака утверждения типа
Место нанесения
заводского номера
Рисунок 2 - Общий вид информационной таблички с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение
Хроматограф комплектуется программным обеспечением (далее - ПО) «Системы регистрации обработки и хранения спектрометрической информации «UniChrom-97».
ПО осуществляет сбор, математическую обработку хроматографических данных, хранение исходных и обработанных данных, ведение библиотек методов анализов, выдачу исходных и обработанных результатов, а также предоставляет дополнительные сервисные функции для оператора.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UniChrom-97 |
|
Номер версии (идентификационный номер), не ниже |
5.0.19 |
|
Цифровой идентификатор ПО |
9723466a5f0de4842dd46a6376ce2b95 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала (элюент ацетонитрил-вода, объемное отношение 85/15, скорость потока элюента 0,1 см3/мин), не более: СФД-УФ, СФД-В, е.о.п. ФМД, В |
1-10-4 5-10-4 |
|
Дрейф нулевого сигнала (элюент ацетонитрил-вода, объемное отношение 85/15, скорость потока элюента 0,1 см3/мин), не более: СФД-УФ, СФД-В, е.о.п./ч ФМД, В/ч |
5-10-4 5-10-4 |
|
Предел детектирования, г/см3, не более: СФД-УФ по антрацену СФД-В по 2-нитроанилину ФМД по антрацену |
2-10-9 2-10-9 2-10-10 |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала хроматографа (по площади пика и времени удерживания), %: СФД-УФ, СФД-В ФМД |
1 1,5 |
|
Пределы допускаемого значения относительного изменения выходного сигнала хроматографа за 8 ч непрерывной работы (по площади пика), %: СФД-УФ, СФД-В ФМД |
±5 ±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон длины волны, нм: СФД-УФ СФД-В ФМД: - возбуждения - эмиссии |
от 190 до 360 от 380 до 720 от 220 до 475 от 390 до 720 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50 ± 1 |
|
Диапазон расхода элюента, см3/мин |
от 0,002 до 1,0 |
|
Максимальное рабочее давление элюента, МПа |
8 |
|
Время выхода на режим, ч: СФД-УФ, СФД-В ФМД |
1 1,5 |
|
Максимальная потребляемая мощность хроматографа, кВт |
0,2 |
|
Масса хроматографа, кг, не более |
22 |
|
Масса детекторов, кг, не более: СФД-УФ, СФД-В ФМД |
8 11 |
|
Габаритные размеры хроматографа (с СФД-УФ) (ВхШхД), мм, не более |
550x360x320 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры детекторов (ВхШхД), мм, не более: СФД-В ФМД |
190x300x330 160x300x330 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа мм рт.ст. |
от +10 до +25 от 30 до 80 от 84 до 106,7 от 630 до 800 |
|
Примечание - Масса и габаритные размеры без АСОИХ и комплекта сменных частей. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
5000 |
Знак утверждения типа
наносится на информационную табличку согласно чертежу предприятия-изготовителя, а также на титульные листы эксплуатационной документации (руководство по эксплуатации, формуляр) методом компьютерной графики.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный микроколоночный |
«Милихром-6» |
1 шт. |
|
Блок управления микропроцессорный |
БУМ |
1 шт. |
|
Детектор спектрофотометрический на УФ-область |
СФД-УФ |
по заказу |
|
Детектор спектрофотометрический на видимую область |
СФД-В |
по заказу |
|
Детектор флуориметрический |
ФМД |
по заказу |
|
Насос |
- |
2 шт. |
|
Устройство ввода пробы автоматическое |
УВПА |
1 шт. |
|
Комплект автоматизированной системы обработки информации хроматографической |
АСОИХ |
1 компл. |
|
Поддон |
- |
1 шт. |
|
Комплект сменных частей |
- |
1 компл. |
|
Комплект монтажных частей |
- |
1 компл. |
|
Формуляр |
АПУ2.840.012 ФО |
1 экз. |
|
Руководство по эксплуатации |
АПУ2.840.012 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Государственная поверочная схема для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах, утвержденная Приказом Росстандарта от 28.12.2024 г. № 3158
ТУ26.51.53-014-37400562-2025 Хроматограф жидкостный микроколоночный «Милихром-6». Технические условия
