Дозиметры-радиометры МКС-АТ1117М
| Номер в ГРСИ РФ: | 29551-18 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | УП "Атомтех", Беларусь, г.Минск |
Дозиметры-радиометры МКС-АТ1117М (далее - приборы) предназначены для измерений:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29551-18 |
| Наименование | Дозиметры-радиометры |
| Модель | МКС-АТ1117М |
| Страна-производитель | БЕЛАРУСЬ |
| Срок свидетельства (Или заводской номер) | 29.09.2020 |
Производитель / Заявитель
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 688 |
| Найдено поверителей | 38 |
| Успешных поверок (СИ пригодно) | 667 (97%) |
| Неуспешных поверок (СИ непригодно) | 21 (3%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 29551-18: Описание типа СИ | Скачать | 894.3 КБ | |
| 29551-18: Методика поверки | Скачать | 3.2 MБ |
Описание типа
Назначение
Дозиметры-радиометры МКС-АТ1117М (далее - приборы) предназначены для измерений:
- амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения;
- кермы в воздухе и мощности кермы в воздухе рентгеновского и гамма-излучения;
- амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы нейтронного излучения;
- направленного эквивалента дозы и мощности направленного эквивалента дозы рентгеновского и гамма-излучения;
- плотности потока и флюенса альфа-частиц и бета-частиц с загрязненных поверхностей;
- плотности потока и флюенса нейтронов с известным энергетическим распределением;
- поверхностной активности и числа распадов на 1 см2 радионуклида 239Pu и радионуклида 90Sr+90Y, а также для оперативного поиска источников ионизирующих излучений и радиоактивных материалов.
Описание
Принцип действия приборов основан на взаимодействии излучения с веществом детекторов блоков детектирования и возникновении сцинтилляций (сцинтилляционные детекторы) или носителей заряда (газоразрядные счетчики), которые затем преобразуются в электрические импульсы, амплитуда которых пропорциональна энергии излучения, а скорость счета пропорциональна потоку частиц, попадающих в детектор. Преобразование этих данных в измеряемые величины (мощность дозы, дозу, плотность потока, флюенс, поверхностную активность) производится прибором автоматически с учетом предварительно сделанной градуировки по эталонам, воспроизводящим соответствующую физическую величину.
Приборы состоят из блоков обработки информации (БОИ, БОИ2, БОИ4), набора блоков детектирования (БД), выполняющих различные функции, и адаптера BT-DU4.
Принцип действия БД, предназначенных для измерения малых уровней рентгеновского, гамма-, альфа- и бета-излучений (БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01, БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03), основан на использовании высокочувствительного метода сцинтилляционных измерений с применением детекторов NaI(TI) размерами 025*40 мм (БДКГ-03), 040*40 мм (БДКГ-05), 063*63 мм (БДКГ-11), 09*2мм (БДКР-01), ZnS(Ag) 060 мм (БДПА-01), 0119 мм (БДПА-02) и 0195 мм (БДПА-03); пластмассовых детекторов размерами 030*15 мм (БДКГ-04), 050*40 мм (БДКГ-24, БДКГ-30), 070*80 мм (БДКГ-32), 060*1 мм (БДПБ-01), 0119*1 мм (БДПБ-02) и 0195*1 мм (БДПБ-03) и фотоэлектронных умножителей. Для повышения стабильности измерений в БД применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы.
В БДКГ-03, БДКГ-05, БДКГ-11 и БДКР-01 при измерении мощности дозы и дозы использован спектрометрический метод, при котором энергетический диапазон разбит на 512 каналов, сгруппированных в 13 окон.
В БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03 при измерении плотности потока и флюенса также использован спектрометрический метод, при котором энергетический диапазон разбит на 256 каналов.
Подключение БДКГ-03, БДКГ-05, БДКГ-11, БДКР-01, БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03 непосредственно к ПК позволяет наблюдать аппаратурные спектры регистрируемого излучения.
В БДКГ-01, БДКГ-17, БДКН-01, БДКН-03, БДКН-05, БДПС-02, БОИ, БОИ2 и БОИ4 используются газоразрядные счетчики Гейгера-Мюллера. Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне регистрируемых энергий.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление «скользящих» средних значений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу, плотность потока, флюенс) осуществляется автоматически.
Управление режимами работы, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляются микропроцессорными устройствами блоков.
Обмен данными между БД и БОИ (БОИ2, БОИ4) осуществляется по интерфейсу RS232.
Приборы обеспечивают возможность передачи результатов измерений в персональный компьютер (ПК) по интерфейсу RS232 через СОМ-порт или через порт USB.
Приборы обеспечивают возможность передачи результатов измерений в БОИ4 по радиоканалу Bluetooth при использовании адаптера BT-DU4.
Приборы относятся к носимым средствам измерений и могут эксплуатироваться в лабораторных и полевых условиях службами радиационной безопасности, на предприятиях, применяющих источники ионизирующего излучения, для контроля уровней облучения персонала, работающего с источниками ионизирующего излучения.
Общий вид прибора приведен на рисунке 1.
Рисунок 1 - Общий вид прибора
Возможные варианты использования прибора приведены на рисунках 2-7.

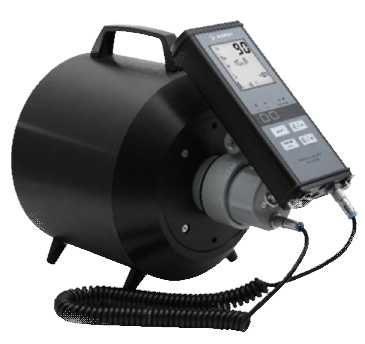

Рисунок 2 - Прибор в составе с БДКН-03 и БОИ2

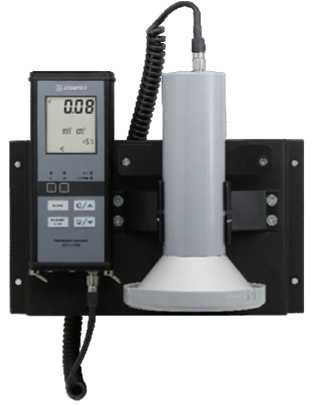

Рисунок 3 - Прибор в составе с БДПБ-02 и БОИ2 в варианте размещения на вертикальной поверхности
Рисунок 4 - Прибор в составе с БДКГ-30, БОИ4 и адаптером BT-DU4 на штативе
Рисунок 5 - Прибор в составе с БДКГ-01, БОИ4 на штанге

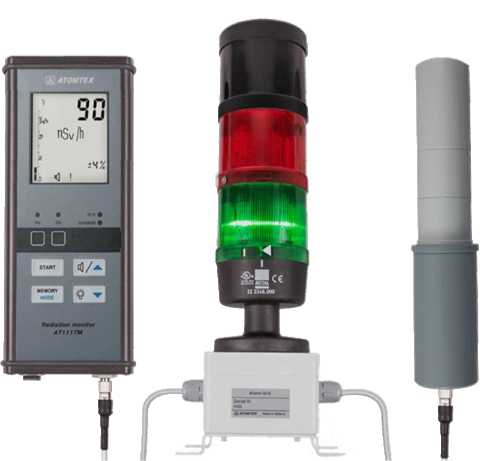

Рисунок 6 - Прибор в составе с БДКГ-01, устройством сигнализации и БОИ2

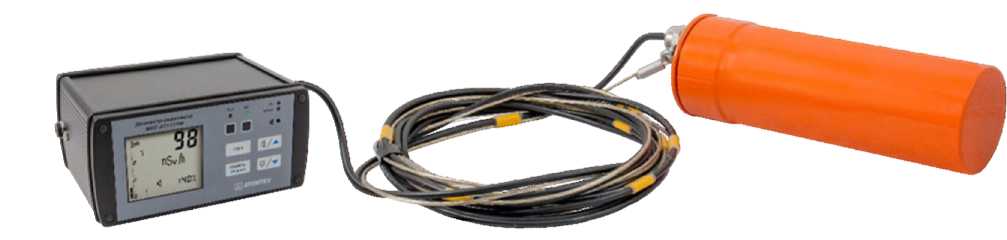

Рисунок 7 - Прибор в составе с БДКГ-01 в гермоконтейнере и БОИ
Программное обеспечение
Программное обеспечение (ПО) прибора состоит из встроенного и внешнего (прикладного).
Встроенное ПО устанавливается на стадии производства в БОИ (БОИ2, БОИ4), БД, адаптер BT-DU4, устройство сигнализации и обеспечивает взаимодействие БД с БОИ (БОИ2, БОИ4), отображение на их дисплее результатов измерений и сообщений о неисправностях, управление режимами работы прибора. Доступа к цифровому идентификатору ПО нет.
Прикладное ПО состоит из программ «ATexch», «AT1117M mobile» и «GARM» и программных комплексов «ARMS» и «Mobile Laboratory».
Программа «ATexch» предназначена для обмена данными с ПК, которая позволяет получать, отображать и сохранять полученные данные в ПК.
Программа «AT1117M mobile» предназначена для работы прибора с БОИ4, позволяет получать, отображать и сохранять полученные результаты измерений с датой, временем и координатами точек измерений.
Программа «GARM» предназначена для отображения на ПК данных, полученных и обработанных прибором с привязкой к местности.
Программный комплекс «ARMS» предназначен для синхронизации результатов измерений, расположенных в БОИ4, с сервером обработки данных по сети Internet.
Программный комплекс «Mobile Laboratory» предназначен для синхронизации результатов измерений, расположенных в БОИ4, с ПК, выполняющем роль сервера.
Программа «GARM», программный комплекс «Mobile Laboratory» и программный комплекс «ARMS» не являются метрологически значимыми.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ATexch.exe |
|
Номер версии (идентификационный номер) ПО |
1.1.6.107 l.x.y.z 1) |
|
Цифровой идентификатор ПО (MD5) |
b78b4712e5ee7b37798eee83d6d109232) |
|
Идентификационное наименование ПО |
АТ1117М Mobile.exe |
|
Номер версии (идентификационный номер) ПО |
1.1.0.127 1.x.y.z 1) |
|
Цифровой идентификатор ПО (MD5) |
F1fff30066d30eec8e74e5394f658f942) |
|
1) x, y, z - составная часть версии ПО: x=[0...99], у=[0...999], z=[0...999], 2) Контрольные суммы относятся к указанным версиям ПО. | |
|
Примечание - Идентификационные данные версий ПО l.x.y.z вносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки. | |
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО прибора от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», уровень защиты прикладного ПО соответствует уровню «средний».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения прибора с: - БОИ, БОИ2 - БОИ4 - БДКГ-01 - БДКГ-03 - БДКГ-04 - БДКГ-05 - БДКГ-11 - БДКГ-17 - БДКГ-24 - БДКГ-32 - БДПС-02 | |
|
от 1 мкЗв/ч до 10 мЗв/ч | |
|
от 0,3 мкЗв/ч до 100 мЗв/ч | |
|
от 0,1 мкЗв/ч до 10 Зв/ч | |
|
от 0,03 мкЗв/ч до 300 мкЗв/ч | |
|
от 0,05 мкЗв/ч до 10 Зв/ч | |
|
от 0,03 мкЗв/ч до 300 мкЗв/ч | |
|
от 0,01 мкЗв/ч до 100 мкЗв/ч | |
|
от 1 мЗв/ч до 100 Зв/ч | |
|
от 0,02 мкЗв/ч до 1 Зв/ч | |
|
от 0,02 мкЗв/ч до 0,5 Зв/ч | |
|
от 0,1 мкЗв/ч до 30 мЗв/ч | |
|
Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения, % |
±20 |
|
Диапазоны измерений мощности кермы в воздухе рентгеновского и гамма-излучения прибора с БДКГ-30 |
от 0,02 мкГр/ч до 1 Гр/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности кермы в воздух рентгеновского и гамма-излучения прибора с БДКГ-30, % |
±20 |
|
Диапазоны измерений амбиентного эквивалента дозы рентгеновского и гамма-излучения прибора с: - БОИ, БОИ2 - БОИ4 - БДКГ-01 - БДКГ-03 - БДКГ-04 - БДКГ-05 - БДКГ-11 - БДКГ-17 - БДКГ-24 - БДКГ-32 - БДПС-02 | |
|
от 1 мкЗв до 1 Зв | |
|
от 0,15 мкЗв до 100 Зв | |
|
от 0,1 мкЗв до 10 Зв | |
|
от 0,03 мкЗв до 1 Зв | |
|
от 0,7 нЗв до 100 Зв | |
|
от 0,03 мкЗв до 0,3 Зв | |
|
от 0,01 мкЗв до 10 мЗв | |
|
от 1 мЗв до 100 Зв | |
|
от 0,1 нЗв до 100 Зв | |
|
от 0,1 нЗв до 100 Зв | |
|
от 0,1 мкЗв до 1 Зв |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности при измерении амбиентного эквивалента дозы рентгеновского и гамма-излучения, % |
±20 |
|
Диапазон измерений кермы в воздухе рентгеновского и гамма-излучения прибора с БДКГ-30 |
от 0,1 нГр до 100 Гр |
|
Пределы допускаемой основной относительной погрешности при измерении кермы в воздухе рентгеновского и гамма-излучения прибора с БДКГ-30, % |
±20 |
|
Диапазон измерений мощности направленного эквивалента дозы рентгеновского и гамма-излучения прибора с БДКР-01 |
от 50 нЗв/ч до 100 мкЗв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности направленного эквивалента дозы рентгеновского и гамма-излучения прибора с БДКР-01, % |
±20 |
|
Диапазон измерений направленного эквивалента дозы рентгеновского и гамма-излучения прибора с БДКР-01 |
от 50 нЗв до 5 мЗв |
|
Пределы допускаемой основной относительной погрешности при измерении направленного эквивалента дозы рентгеновского и гамма-излучения прибора с БДКР-01, % |
±20 |
|
Диапазоны измерений плотности потока альфа-частиц прибора с, мин-1-см-2: - БДПА-01 - БДПА-02 - БДПА-03 - БДПС-02 |
от 0,1 до 105 от 0,05 до 5-104 от 0,05 до 2-104 от 2,4 до 30 от 30 до 106 |
|
Пределы допускаемой основной относительной погрешности при измерении плотности потока альфа-частиц прибора с, %: - БДПА-01 - БДПА-02 - БДПА-03 - БДПС-02 - для диапазона от 2,4 до 30 мин-1-см-2 - для диапазона от 30 до 106 мин-1-см-2 |
±20 ±20 ±20 ±30 ±20 |
|
Наименование характеристики |
Значение |
|
Диапазоны измерений флюенса альфа-частиц прибора с, см-2: - БДПА-01 - БДПА-02 - БДПА-03 - БДПС-02 |
от 1 до 3-106 от 1 до 3-106 от 1 до 3-106 от 1 до 3-106 |
|
Пределы допускаемой основной относительной погрешности при измерении флюенса альфа-частиц прибора с, %: - БДПА-01 - БДПА-02 - БДПА-03 - БДПС-02 |
±20 ±20 ±20 ±20 |
|
Диапазоны измерений поверхностной активности радионуклида 239Pu прибора с, Бк •см-2: - БДПА-01 - БДПА-02 - БДПА-03 |
от 3,4-10-3 до 3,4-103 от 1,7-10-3 до 1,7-103 от 1,7-10-3 до 0,68-103 |
|
Пределы допускаемой основной относительной погрешности при измерении поверхностной активности радионуклида 239Pu прибора с, %: - БДПА-01 -БДПА-02 -БДПА-03 |
±20 ±20 ±20 |
|
Диапазоны измерений числа распадов на 1 см2 радионуклида 239Pu прибора с, см-2: - БДПА-01 - БДПА-02 - БДПА-03 |
от 1 до 3-106 от 1 до 3-106 от 1 до 3-106 |
|
Пределы допускаемой основной относительной погрешности при измерении числа распадов на 1 см2 радионуклида 239Pu прибора с, %: - БДПА-01 - БДПА-02 - БДПА-03 |
±20 ±20 ±20 |
|
Диапазоны измерений плотности потока бета-частиц прибора с, мин-1-см-2: - БДПБ-01 - БДПБ-02 - БДПБ-03 - БДПС-02 |
от 1 до 5-105 от 0,5 до 1,5-105 от 0,5 до 0,5-105 от 6 до 106 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности при измерении плотности потока бета-частиц прибора с, %: - БДПБ-01 - БДПБ-02 - БДПБ-03 - БДПС-02 |
±20 ±20 ±20 ±20 |
|
Диапазоны измерений флюенса бета-частиц прибора с, см-2: - БДПБ-01 - БДПБ-02 - БДПБ-03 - БДПС-02 |
от 1 до 3-106 от 1 до 3-106 от 1 до 3-106 от 1 до 3-106 |
|
Пределы допускаемой основной относительной погрешности при измерении флюенса бета-частиц прибора с, %: - БДПБ-01 - БДПБ-02 - БДПБ-03 - БДПС-02 |
±20 ±20 ±20 ±20 |
|
Диапазоны измерений поверхностной активности радионуклида 90Sr+90Y прибора с, Бк-см-2: - БДПБ-01 - БДПБ-02 - БДПБ-03 |
от 4,4-10-2 до 2,2-104 от 2,2-10-2 до 0,66-104 от 2,2-10-2 до 0,22-104 |
|
Пределы допускаемой основной относительной погрешности при измерении поверхностной активности радионуклида 90Sr+90Y прибора с, %: - БДПБ-01 - БДПБ-02 - БДПБ-03 |
±20 ±20 ±20 |
|
Диапазоны измерений числа распадов на 1 см2 радионуклида 90Sr+90Y прибора с, см-2: - БДПБ-01 - БДПБ-02 - БДПБ-03 |
от 1 до 3-106 от 1 до 3-106 от 1 до 3-106 |
|
Пределы допускаемой основной относительной погрешности при измерении числа распадов на 1 см2 радионуклида 90Sr+90Y прибора с, %: - БДПБ-01 - БДПБ-02 - БДПБ-03 |
±20 ±20 ±20 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения плутонийбериллиевых источников прибора с БДКН-01 |
от 0,1 мкЗв/ч до 10 мЗв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы нейтронного излучения плутоний-бериллиевых источников прибора с БДКН-01, % |
±35 |
|
Диапазон измерений амбиентного эквивалента дозы нейтронного излучения плутоний-бериллиевых источников прибора с БДКН-01 |
от 0,1 мкЗв до 10 Зв |
|
Пределы допускаемой основной относительной погрешности при измерении амбиентного эквивалента дозы нейтронного излучения плутонийбериллиевых источников прибора с БДКН-01, % |
±35 |
|
Диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-03 |
от 0,1 мкЗв/ч до 10 мЗв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-03, % |
±20 |
|
Диапазон измерений амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-03 |
от 0,1 мкЗв до 10 Зв |
|
Пределы допускаемой основной относительной погрешности при измерении амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-03, % |
±20 |
|
Диапазон измерений плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-01, с-1-см-2 |
от 0,1 до 104 |
|
Пределы допускаемой основной относительной погрешности при измерении плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-01, % |
±20 |
|
Диапазон измерений плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-03, с-1-см-2 |
от 0,1 до 104 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности при измерении плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-03, % |
±30 |
|
Диапазон измерений плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-05, с-1-см-2 |
от 0,1 до 2-103 |
|
Пределы допускаемой основной относительной погрешности при измерении плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-05, % |
±20 |
|
Диапазон измерений флюенса нейтронов с известным энергетическим распределением прибора с БДКН-01, см-2 |
от 1 до 3-106 |
|
Пределы допускаемой основной относительной погрешности при измерении флюенса нейтронов с известным энергетическим распределением прибора с БДКН-01, % |
±20 |
|
Диапазон измерений флюенса нейтронов с известным энергетическим распределением прибора с БДКН-03, см-2 |
от 1 до 3-106 |
|
Пределы допускаемой основной относительной погрешности при измерении флюенса нейтронов с известным энергетическим распределением прибора с БДКН-03, % |
±30 |
|
Диапазон измерений флюенса нейтронов с известным энергетическим распределением прибора с БДКН-05, см-2 |
от 0,1 до 3-106 |
|
Пределы допускаемой основной относительной погрешности при измерении флюенса нейтронов с известным энергетическим распределением прибора с БДКН-05, % |
±20 |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения прибора с: - БОИ, БОИ2, БОИ4 - БДКГ-01 - БДКГ-03 - БДКГ-04 - БДКГ-05 - БДКГ-11 - БДКГ-17 - БДКГ-24 | |
|
от 60 кэВ до 3 МэВ | |
|
от 60 кэВ до 3 МэВ | |
|
от 50 кэВ до 3 МэВ | |
|
от 15 кэВ до 3 МэВ от 3 до 10 МэВ | |
|
от 50 кэВ до 3 МэВ | |
|
от 50 кэВ до 3 МэВ | |
|
от 60 кэВ до 3 МэВ | |
|
от 25 кэВ до 3 МэВ от 3 до 10 МэВ |
|
Наименование характеристики |
Значение |
|
- БДКГ-30 |
от 50 кэВ до 3 МэВ от 3 до 10 МэВ |
|
- БДКГ-32 |
от 40 кэВ до 3 МэВ от 3 до 10 МэВ |
|
- БДПС-02 |
от 20 кэВ до 3 МэВ |
|
Энергетическая зависимость прибора с, %: - БОИ, БОИ2, БОИ4 - БДКГ-01 - БДКГ-03 - БДКГ-04 - в диапазоне от 15 кэВ до 3 МэВ - в диапазоне от 3 до 10 МэВ - БДКГ-05 - БДКГ-11 - БДКГ-17 - БДКГ-24 - в диапазоне от 25 кэВ до 3 МэВ - в диапазоне от 3 до 10 МэВ | |
|
-25; +35 | |
|
-25; +35 | |
|
±20 | |
|
±25 ±40 | |
|
±20 | |
|
±20 | |
|
-25; +35 | |
|
±25 ±40 | |
|
- БДКГ-30 - в диапазоне от 50 кэВ до 3 МэВ - в диапазоне от 3 до 10 МэВ |
±25 ±40 |
|
- БДКГ-32 - в диапазоне от 40 кэВ до 3 МэВ - в диапазоне от 3 до 10 МэВ |
±25 ±40 |
|
- БДПС-02 |
±30 |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения прибора с БДКР-01, кэВ |
от 5 до 160 от 60 до 160 |
|
Энергетическая зависимость прибора с БДКР-01, %: - от 5 до 60 кэВ - от 60 до 160 кэВ |
±35 ±30 |
|
Диапазон максимальных энергий спектра регистрируемых бета-частиц прибором с БДПБ-01 (БДПБ-02, БДПБ-03), БДПС-02, кэВ |
от 155 до 3540 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время непрерывной работы, ч, не менее: | |
|
- при автономном питании от полностью заряженного блока аккумуляторов БОИ (БОИ2) или адаптера BT-DU4 (при отключенном радиоканале) |
24 |
|
- при автономном питании от полностью заряженного блока аккумуляторов адаптера BT-DU4 (при включенном радиоканале) |
12 |
|
- при автономном питании от полностью заряженного блока аккумуляторов БОИ4 (при отключенном радиоканале) |
8 |
|
Наименование характеристики |
Значение | ||||||||
|
Нестабильность показаний за время непрерывной работы, %, не более |
5 | ||||||||
|
Чувствительность к бета-излучению радионуклида относительно чувствительности к бета-излучению 90Sr+90Y (относительная чувствительность) прибора с: |
Радионуклид |
Er J-^pmax, кэВ |
БДПБ-01 |
БДПБ-02 |
БДПБ-03 |
БДПС-02 | |||
|
14С |
156,5 |
0,36 ± 0,09 |
0,36 ± 0,09 |
0,40 ± 0,10 |
0,15 ± 0,08 | ||||
|
147Pm |
224,5 |
0,75 ± 0,18 |
1,00 ± 0,20 |
0,65 ± 0,15 |
0,45 ± 0,15 | ||||
|
60Co |
317,9 |
0,94 ± 0,15 |
1,00 ± 0,20 |
1,10 ± 0,20 |
0,65 ± 0,15 | ||||
|
204ti |
763,4 |
1,05 ± 0,15 |
1,00 ± 0,20 |
1,10 ± 0,20 |
1,00 ± 0,20 | ||||
|
90Sr+90Y |
546 (90Sr) 2274 (90Y) |
1,0 |
1,0 |
1,0 |
1,0 | ||||
|
106Ru+106Rh |
3540 |
1,05 ± 0,15 |
1,00 ± 0,20 |
1,00 ± 0,20 |
1,00 ± 0,20 | ||||
|
Диапазон энергий регистрируемого нейтронного излучения прибором с БДКН-01, БДКН-03, БДКН-05 |
от 0,025 эВ до 14 МэВ | ||||||||
|
Относительный коэффициент чувствительности для типовых источников нейтронного излучения различных энергий при измерении мощности амбиентного эквивалента дозы прибора с: |
Источник нейтронов с энергией ЕН |
БДКН-01 |
БДКН-03 | ||||||
|
Тепловые, ЕН = 0,025 эВ |
51,3 ± 10,3 |
0,225 ± 0,045 | |||||||
|
Ra-y-Be, ЕН = 100 кэВ |
12,20 ± 1,20 |
0,81 ± 0,08 | |||||||
|
252Cf, ЕН = 2,13 МэВ |
1,17 ± 0,12 |
1,02 ± 0,10 | |||||||
|
Pu-a-Be, ЕН = 3,7 МэВ |
1,0 |
1,0 | |||||||
|
Pu-a-Be, ЕН = 4,16 МэВ |
0,83 ± 0,08 |
1,0 ± 0,1 | |||||||
|
Относительный коэффициент чувствительности для типовых источников нейтронного излучения различных энергий при измерении плотности потока прибора с: |
Источник нейтронов с энергией ЕН |
БДКН-01 |
БДКН-03 |
БДКН-05 | |||||
|
Тепловые, ЕН = 0,025 эВ |
1,57 ± 0,30 |
0,007 ± 0,0014 |
1,36 ± 0,27 | ||||||
|
Ra-y-Be, ЕН = 100 кэВ |
2,98 ± 0,30 |
0,20 ± 0,02 |
_ | ||||||
|
252Cf, ЕН = 2,13 МэВ |
1,25 ± 0,125 |
1,10 ± 0,11 |
1,18 ± 0,12 | ||||||
|
Pu-a-Be, ЕН = 3,7 МэВ |
1,0 |
1,0 |
1,0 | ||||||
|
Pu-a-Be, ЕН = 4,16 МэВ |
0,90 ± 0,09 |
1,09 ± 0,11 |
0,76 ± 0,08 | ||||||
|
Пределы допускаемой дополнительной относительной погрешности прибора с БДПА-01 (БДПА-02, БДПА-03) при измерении плотности потока альфа-частиц и поверхностной активности радионуклида 239Pu при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч, % |
±5 | ||||||||
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности прибора с БДПА-01 (БДПА-02, БДПА-03) при измерении плотности потока альфа-частиц и поверхностной активности радионуклида 239Pu при воздействии сопутствующего бета-излучения радионуклида 90Sr+90Y с внешним излучением не менее 3-103 с-1, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности прибора с БДКН-03 при измерении мощности дозы и прибора с БДКН-01 (БДКН-05) при измерении плотности потока нейтронов при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности, %: | |
|
- при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий; |
±10 |
|
- при изменении относительной влажности до 95 % относительно нормальных условий; |
±10 |
|
- при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м для БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03, БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01; - при воздействии синусоидальных вибраций в диапазоне частот от 10 до 55 Гц; - при воздействии одиночных механических ударов с пиковым ускорением 50 м/с2 |
±10 |
|
±5 | |
|
±5 | |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - фон гамма-излучения, мкЗв/ч, не более |
20 ± 5 от 30 до 80 от 86 до 106,7 20 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
(длинахширинахвысота или диаметрхвысота) | |
|
- БОИ |
177x85x124 |
|
- БОИ2 |
210x88x36 |
|
- БОИ4 |
265x90x40 |
|
- БДКГ-01 |
54x256 |
|
- БДКГ-03 |
60x299 |
|
Наименование характеристики |
Значение |
|
- БДКГ-04 |
60x200 |
|
- БДКГ-05 - БДКГ-11 - БДКГ-17 |
60x290 76x320 54x167 |
|
- БДКГ-24 |
60x205 |
|
- БДКГ-30 |
60x207 |
|
- БДКГ-32 |
80x245 |
|
- БДКН-01 |
90x260 |
|
- БДКН-03 |
314x220x264 |
|
- БДКН-05 - БДКР-01 - БДПА-01 |
105x115x380 60x261 85x205 |
|
- БДПА-02 |
137x230 |
|
- БДПА-03 |
222x277 |
|
- БДПБ-01 |
85x205 |
|
- БДПБ-02 |
137x235 |
|
- БДПБ-03 |
222x281 |
|
- БДПС-02 - сетевой адаптер - адаптер BT-DU4 |
138x86x60 110x60x85 145x40x85 |
|
Масса, кг, не более: | |
|
- БОИ |
1,20 |
|
- БОИ2 |
0,60 |
|
- БОИ4 |
0,60 |
|
- БДКГ-01 |
0,50 |
|
- БДКГ-03 - БДКГ-04 - БДКГ-05 - БДКГ-11 |
0,60 |
|
0,46 | |
|
1,20 | |
|
1,90 | |
|
- БДКГ-17 |
0,28 |
|
- БДКГ-24 |
0,50 |
|
- БДКГ-30 |
0,60 |
|
- БДКГ-32 |
0,78 |
|
- БДКН-01 |
2,00 |
|
- БДКН-03 - БДКН-05 - БДКР-01 |
8,00 |
|
3,50 | |
|
0,55 | |
|
- БДПА-01 |
0,50 |
|
- БДПА-02 |
0,70 |
|
- БДПА-03 |
1,40 |
|
- БДПБ-01 |
0,55 |
|
- БДПБ-02 |
0,87 |
|
- БДПБ-03 - БДПС-02 - сетевой адаптер |
1,80 |
|
0,33 | |
|
0,50 | |
|
- адаптер BT-DU4 |
0,40 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С: - без БОИ4, БДКГ-04, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01 - с БОИ4 - с БДКГ-04, БДКГ-24, БДКГ-30, БДКГ-32 - с БДКР-01 - относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги, % - атмосферное давление, кПа |
от -40 до +50 от -30 до +50 от -50 до +50 от 0 до +40 до 95 от 84 до 106,7 |
Знак утверждения типа
наносится на этикетку, расположенную на задней стенке корпуса БОИ (БОИ2, БОИ4), БД, адаптера BT-DU4, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
Дозиметр-радиометр МКС-АТ1117М в составе: |
ТИАЯ.412152.008 |
1 | |
|
- блок обработки информации БОИ |
ТИАЯ.412159.015 |
1 | |
|
- блок обработки информации БОИ2 |
ТИАЯ.412159.018 |
1 | |
|
- блок обработки информации БОИ4 |
ТИАЯ.468367.003 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-01 |
ТИАЯ.418269.013 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-03 |
ТИАЯ.418269.020 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-04 |
ТИАЯ.418269.036 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-05 |
ТИАЯ.418269.022 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-11 |
ТИАЯ.418269.029 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-17 |
ТИАЯ.418269.038 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-24 |
ТИАЯ.418269.063 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-30 |
ТИАЯ.418269.100 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-32 |
ТИАЯ.418269.113 |
1 | |
|
- блок детектирования нейтронного излучения БДКН-01 |
ТИАЯ.418252.007 |
1 | |
|
- блок детектирования нейтронного излучения БДКН-03 |
ТИАЯ.418252.013 |
1 | |
|
- блок детектирования нейтронного излучения БДКН-05 |
ТИАЯ.418252.017 |
1 | |
|
- блок детектирования рентгеновского излучения БДКР-01 |
ТИАЯ.418269.039 |
1 |
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
- блок детектирования альфа-излучения БДПА-01 |
ТИАЯ.418252.009 |
1 | |
|
- блок детектирования альфа-излучения БДПА-02 |
ТИАЯ.418252.020 |
1 | |
|
- блок детектирования альфа-излучения БДПА-03 |
ТИАЯ.418252.035 |
1 | |
|
- блок детектирования бета-излучения БДПБ-01 |
ТИАЯ.418252.010 |
1 | |
|
- блок детектирования бета-излучения БДПБ-02 |
ТИАЯ.418252.029 |
1 | |
|
- блок детектирования бета-излучения БДПБ-03 |
ТИАЯ.418252.036 |
1 | |
|
- блок детектирования альфа- и бета-излучения БДПС-02 |
ТИАЯ.418252.005 |
1 | |
|
Адаптер BT-DU4 |
ТИАЯ.468367.002 |
1 |
По заказу |
|
Адаптер сетевой SA110C-12GS-I |
1 |
По заказу | |
|
Программа «ATexch» |
ТИАЯ.00065-02 |
1 |
На внешнем носителе данных. По заказу |
|
Программа «ATexch». Руководство оператора |
ТИАЯ.00065-02 34 |
1 |
По заказу |
|
Программа «АТ1117М mobile» |
ТИАЯ.00204-01 |
1 |
На внешнем носителе данных. По заказу |
|
Программа «АТ1117М mobile». Руководство оператора |
ТИАЯ.00204-01 34 |
1 |
По заказу |
|
Программа «GARM» |
ТИАЯ.00113-01 |
1 |
На внешнем носителе данных. По заказу |
|
Программа «GARM». Руководство оператора |
ТИАЯ.00113-01 34 |
1 |
По заказу |
|
Программный комплекс «ARMS» |
ТИАЯ.00221-01 |
1 |
На внешнем носителе данных. По заказу |
|
Программный комплекс «ARMS». Руководство оператора |
ТИАЯ.00221-01 34 |
1 |
По заказу |
|
Программный комплекс «Mobile Laboratory» |
ТИАЯ.00340-01 |
1 |
На внешнем носителе данных. По заказу |
|
Программный комплекс «Mobile Laboratory». Руководство оператора |
ТИАЯ.00340-01 34 |
1 |
По заказу |
|
Комплект принадлежностей |
ТИАЯ.412918.006 |
1 |
По заказу |
|
Руководство по эксплуатации |
ТИАЯ.412152.008 РЭ |
1 | |
|
Методика поверки |
МРБ МП.1396-2018 |
1* | |
|
Паспорт БД |
1 |
По заказу | |
|
Упаковка |
ТИАЯ.305649.015 |
1 |
Кейс. По заказу |
|
* Поставляется в одном экземпляре при отгрузке нескольких приборов одному потребителю. | |||
|
Примечания 1 Прибор может поставляться с любым набором блоков. | |||
Наименование, тип
Обозначение
Количество
Примечание
2 Допускается замена сетевого адаптера SA110C-12GS-I на другой тип сетевого адаптера с аналогичными техническими характеристиками.
3 Паспорт БД поставляется при доукомплектовании ранее выпущенных приборов отдельными блоками.
4 Комплект принадлежностей может поставляться полностью или отдельные его составляющие.
5 В зависимости от комплекта поставки прибор может быть упакован в одну или несколько упаковок.
6 В качестве внешнего носителя данных применяется оптический диск (CD) или USB флеш-накопитель. При использовании USB-флеш-накопителя все программы поставляются на одном носителе.
Поверка
осуществляется по документу МРБ МП.1396-2018 «Дозиметр-радиометр МКС-АТ1117М.
Методика поверки», утверждённому БелГИМ 07 июня 2018 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.031-82 - поверочные установки типа УКПН с комплектом плутоний-бериллиевых источников быстрых нейтронов типа ИБН. Плотность потока быстрых нейтронов от 1,0 до 104 с-1^см-2, мощность дозы нейтронного излучения от 1,0 до 104 мкЗв/ч, погрешность аттестации установки не более ±8 %;
- рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs. Диапазон измерений мощности дозы от 0,07 мкЗв/ч до 30 Зв/ч, диапазон измерений мощности кермы в воздухе от 0,07 мкГр/ч до 1 Гр/ч, погрешностью аттестации установки не более ±7 %;
- рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения эталонная с источником гамма-излучения из радионуклида 241Am. Диапазон измерений мощности кермы в воздухе от 44 нГр/ч до 62,9 мкГр/ч или мощности экспозиционной дозы от 5 мкР/ч до 7,19 мР/ч, погрешностью аттестации установки не более ±5 %;
- рабочий эталон 2 разряда по ГОСТ 8.033-96 - источники альфа-излучения эталонные c радионуклидом 239Pu одного из типов 4П9, 5П9, 6П9 с площадью рабочей поверхности 40, 100 и 160 см2, соответственно, плотность потока от 30 до 106 мин-1^см-2, погрешность аттестации источников не более ±7 %;
- рабочий эталон 2-го разряда по ГОСТ 8.033-96 - источники бета-излучения эталонные c радионуклидом 90Sr+90Y одного из типов 4СО, 5СО, 6СО с площадью рабочей поверхности 40, 100 и 160 см2, соответственно, плотность потока от 5 до 106 мин-1^см-2, погрешность аттестации источников не более ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ТУ РБ 100865348.014-2004 «Дозиметр-радиометр МКС-АТ1117М». Технические условия
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования
ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ 8.031-82 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов
РД 50-458-84 Дозиметры нейтронного излучения. Методы и средства поверки
Другие Дозиметры
