Комплексы измерительные КСИП-3
| Номер в ГРСИ РФ: | 29658-12 |
|---|---|
| Производитель / заявитель: | ООО "СпиртПриборСервис", г.Москва |
Для автоматического измерения объема, плотности и температуры жидкости, для автоматического измерения и учета объемной концентрации, температуры и объема раствора, вычисления безводного спирта. Область применения - водно-спиртовые, ликеро-водочные, нефтяные, нефтеперерабатывающие производства идругие предприятия пищевой, парфюмерной и других отраслей промышленности, а также формирование и передачу информации в единую государственную автоматизированную систему учета объема производства и оборота этилового спирта алкогольной и спиртосодержащей продукции (ЕГАИС).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29658-12 |
| Действует | по 10.07.2027 |
| Наименование | Комплексы измерительные |
| Модель | КСИП-3 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 587ff524-84f2-c66a-21fb-036a1455cebd |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.04 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | 29.08.2012 утвержден вместо 29658-07 |
| Информация о сертификате | |
| Срок действия сертификата | 29.08.2017 |
| Номер сертификата | 47931 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 709 п. 20 от 29.08.201206 от 25.04.07 п.180 |
Производитель / Заявитель
Общество с ограниченной ответственностью "СпиртПриборСервис" (ООО"СпиртПриборСервис"), г. Москва
Россия
109263, ул.Шкулева, 17/15, тел./факс (495) 502-92-93
Поверка
| Методика поверки / информация о поверке | СПС 05.000.000 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 434 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
29658-12: Описание типа
2024-29658-12.pdf
|
Скачать | 507.1 КБ | |
|
29658-12: Методика поверки
2024-mp29658-12.pdf
|
Скачать | 4.6 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы измерительные КСИП-3 (далее КСИП-3) предназначены для автоматического измерения и учета объема, объемной концентрации ( в дальнейшем крепости) и температуры спирта (этилового) водно-спиртовых растворов, спиртосодержащих жидкостей (коньячных спиртов, коньяков, бренди, виски, вин, в том числе натуральных, игристого, газированного и шипучего вина, шампанского, пива и пивной продукции, соков спиртованных, сидра, пуаре и др. алкогольной продукции), вычислений безводного спирта и поштучного учета продукции.
Описание
Принцип действия КСИП-3 основан на измерении объема, температуры и плотности жидких продуктов с использованием средств измерений, указанных ниже, с последующей обработкой и передачей результатов измерений на устройство отображения.
КСИП-3 состоит из:
Комплекта измерительной аппаратуры:
- одного или нескольких измерителей объема жидкости (счетчиков жидкости): расходомера ролико-лопастного типа Норд (регистрационный №37409-08);
расходомера-счетчика электромагнитного МР400 (регистрационный №25593-08), расходомера-счетчика электромагнитного М2000 (регистрационный №49859-12);
расходомера-счетчика электромагнитного Promag (регистрационный №14589-09);
расходомера-счетчика массового Promass (регистрационный №15201-11);
расходомера-счетчика массового МЛ (регистрационный №75212-19);
расходомера-счетчика электромагнитного РМ-5-П (регистрационный №20699-11);
расходомера-счетчика электромагнитного ЭЛЕМЕР-РЭМ (регистрационный №7482419);
- плотномера-спиртомера ПЛОТ-3 (регистрационный №25284-08);
- термопреобразователей ТСПУ, ТСМУ (регистрационный №36340-07);
- датчика давления МТ-100 (регистрационный №20680-07);
- счетчиков поштучного учета УСБ-3, УСБ-5 и дополнительных датчиков к ним;
- отсечного клапана.
Системы ввода, хранения и обработки информации в составе:
- шкафа управления с сенсорным экраном.
Счетчики жидкости имеют исполнения, отличающиеся принципом действия и диапазоном расходов.
Плотномер имеет встроенный термопреобразователь температуры и индикатор измеренных данных.
Шкаф управления включает контроллеры программируемые серии I-7000, I-8000, в том числе, модули ввода и вывода аналоговой и цифровой информации.
Шкаф управления включает контроллеры программируемые серии I-7000, I-8000, в т.ч. модули ввода и вывода аналоговой и цифровой информации.
КСИП-3 рассчитан на дискретный и длительный непрерывный режимы работы.
При включении шкафа управления запускается управляющая программа КСИП-3.
После завершения стартового опроса датчиков выбирается режим работы КСИП-3.
Все измеряемые значения выводятся на сенсорный монитор шкафа управления.
КСИП-3 учитывает продукцию в автоматическом режиме.
Сведения об измеренной продукции атоматически передаются в единую государственную автоматизированную информационную систему (ЕГАИС) через сервер универсального транспортного модуля (УТМ) в установленном формате.
На экран монитора КСИП-3 выводятся:
- список производственных линий, подключенных к КСИП-3;
- текущий режим работы;
- наименование разливаемой продукции;
- результаты измерений и вычислений нарастающего итога объемов жидкостей и поштучного учета;
- все измеряемые и вычисляемые величины, выводимые ежесекундно, а также все действия оператора записываются в файл протокола.
К КСИП-3 может одновременно быть подключено несколько производственных линий розлива.
КСИП-3 может быть использован в качестве средства контроля при производстве водно-спиртовых растворов, а также при их приемке или отгрузке.
КСИП-3 изготавливается в двух исполнениях:
КСИП-3С - для измерений водно-спиртовой продукции;
КСИП-3В - для измерений вина и виноматериалов, пива, пивных напитков и других жидкостей.
К шкафу управления может быть одновременно подключено до 4-х комплектов измерительной аппаратуры для КСИП-3.

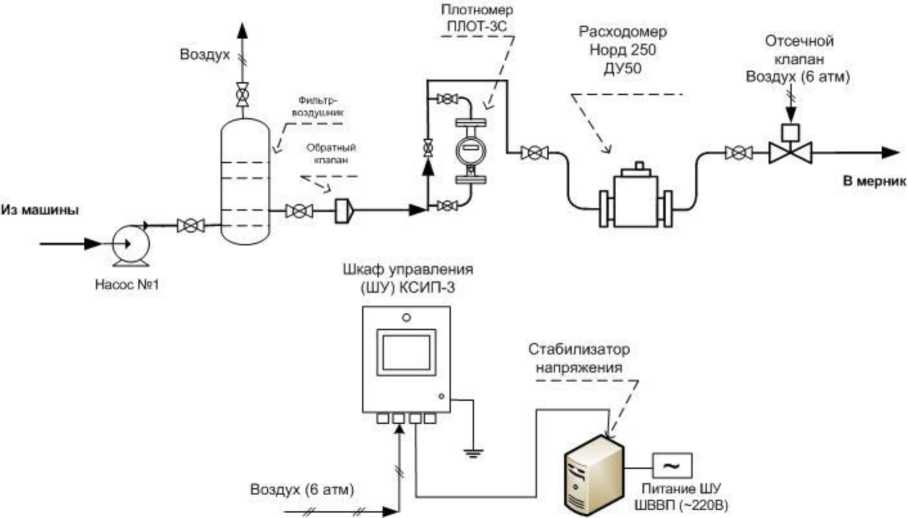

Рисунок 2 - Схема комплекса при приемке спирта

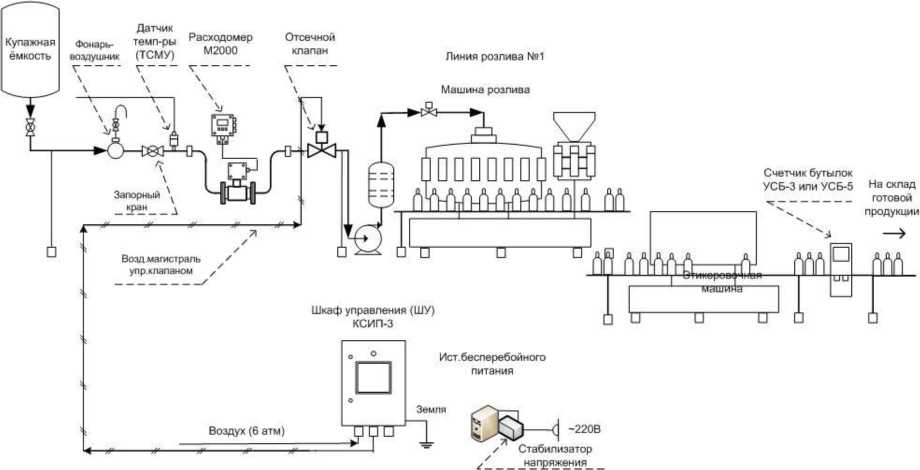

Рисунок 3 - Схема комплекса при розливе вина, виноматериалов, натурального вина и
пива
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на маркировочную табличку ударным способом. Маркировочная табличка расположена на правом торце шкафа управления.
Рисунок 4 - Пример маркировочной таблички

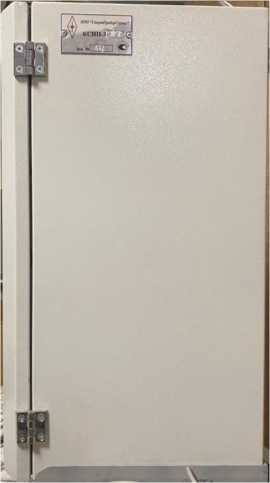

Рисунок 5 - Размещение маркировочной таблички

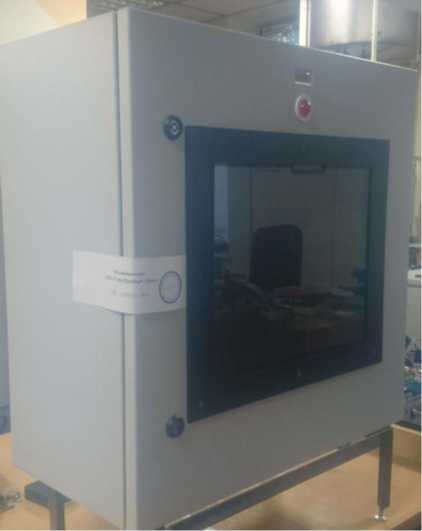

Рисунок 6 - Место пломбирования шкафа управления
Программное обеспечение
ПО осуществляет непрерывное получение сигналов от измерительной аппаратуры, обработка измерительной информации, вывод результатов измерений на дисплей монитора и отправка отчетов в ЕГАИС.
ПО КСИП-3 предусматривает создание log-файла, предназначенного для контроля правильности действий оператора.
На экран монитора выводятся режим работы, наименование выбранной продукции, текущие параметры измерений, нарастающие итоги для выбранной линии производства.
|
Таблица 1 Идентификационные параметры |
ПО |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программное обеспечение КСИП-3 |
|
Номер версии (идентификационный номер) ПО |
2010.06.01.х.х |
|
Цифровой идентификатор ПО |
Не индицируется |
|
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014. | |
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазоны расходов (в зависимости от типа счетчика жидкости), м3/ч |
от 0,003 до 700 |
|
Диаметр условного прохода, мм |
от 5 до 100 |
|
Соотношение наибольшего расхода к переходному в пределах одного фиксированного Ду (в зависимости от типа счетчика жидкости), не менее |
от 1:40 до 1:300 |
|
Пределы допускаемой относительной погрешности измерений суммарного объема, водно-спиртового раствора, приведенного к 20 °С, % |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений суммарного объема винной, пивной продукции, приведенной к 20 °С, % |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений объема безводного спирта в измеряемой среде в диапазонах с концентрацией этилового спирта, %: - не менее 38 % - от 20 до 38 % - от 9 до 20 % - от 4 до 9 % |
±0,8 ±1,5 ±3,0 ±4,0 |
|
Диапазоны измерений крепости, % об. |
от 4 до 99 |
|
Диапазон измерений температуры жидкости, °С |
от -40 до +70 |
|
Диапазон температур приведения крепости и объемов водно-спиртовых растворов к температуре 20 °С, °С |
от -30 до +50 |
|
Пределы абсолютной погрешности измерений крепости водноспиртового раствора, приведенного к 20 °С, % об. |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений температуры, °С |
±0,5 |
|
Наименование характеристики |
Значение |
|
Наибольший регистрируемый нарастающим итогом объем жидкости (водно-спиртового раствора, безводного спирта), приведенный к 20 °С, дал |
9999999,99 |
|
Максимальное значение подсчета бутылок, шт. Максимальная скорость счета бутылок, шт./с |
999999999 10 |
|
Время хранения основных архивных данных, лет, не менее |
5 |
|
Диапазон давления воздуха, подаваемого на отсечные клапаны, кгс/см2 |
от 4,5 до 7,0 |
|
Температура окружающей среды, °С: - для комплекта измерительной аппаратуры - для шкафа управления |
от -40 до +80 от -10 до +70 |
|
Относительная влажность окружающей среды, % |
от 30 до 80 |
|
Напряжение питающей сети, В Частота питающей сети, Гц |
220 (+10/-15 %) 50 ±1,0 |
|
Потребляемая мощность, В^А, не более |
300 |
|
Средний срок службы, лет, не менее |
6 |
Знак утверждения типа
наносится на шильдик на правой боковой стенке шкафа управления типографским способом, а также на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Комплекс измерительный в составе: |
КСИП-3 |
1 шт. |
по заказу |
|
Плотномер-спиртомер |
ПЛОТ-3 |
от 1 до 4 |
по заказу |
|
Расходомер-счетчик |
Норд; МР400; М2000; Promag; Promass; МЛ; РМ-5-П; ЭЛЕМЕР-РЭМ |
от 1 до 4 |
по заказу |
|
Шкаф управления |
СПС 05.000.005ШУ |
1 шт. | |
|
Термопреобразователь |
ТСМУ; ТСПУ |
от 1 до 4 |
по заказу |
|
Датчик давления |
МТ100 |
от 1 до 4 |
по заказу |
|
Счетчик поштучного учета |
УСБ-3; УСБ-5 |
от 1 до 4 |
по заказу |
|
Отсечной клапан |
от 1 до 4 |
подбирается по Ду | |
|
Руководство по эксплуатации |
СПС.05.000.000РЭ |
1 экз. | |
|
Паспорт |
СПС.05.000.000ПС |
1 экз. |
Сведения о методах измерений
изложены в руководстве по эксплуатации СПС.05.000.000РЭ раздел 1.7.
Нормативные документы
Постановление Правительства Российской Федерации от 31 декабря 2020 г. № 2466 «О ведении и функционировании единой государственной автоматизированной информационной системы учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 5131-005-57034728-2004 Комплексы измерительные КСИП-3. Технические условия.
