Измерители прочности ударно-импульсные "ОНИКС-2"
| Номер в ГРСИ РФ: | 30252-10 |
|---|---|
| Производитель / заявитель: | ООО НПП "Интерприбор", г.Челябинск |
Для измерения прочности цементных бетонов, кирпича, раствора и других композиционных материалов методом ударного импульса по ГОСТ 22690-88 на предприятиях строительной индустрии, строящихся и эксплуатируемых сооружениях, стройплощадках, гидротехнических сооружениях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 30252-10 |
| Действует | по 18.03.2030 |
| Наименование | Измерители прочности ударно-импульсные |
| Модель | "ОНИКС-2" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 40dbdb21-8193-c0ad-0720-c47502e49487 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-001-7453096769-03 |
| Класс СИ | 28.04 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 30252-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Челябинского ЦСМ |
| Адрес центра | 454048, г.Челябинск, ул.Энгельса, 101 |
| Руководитель центра | Михайлов Анатолий Иванович |
| Телефон | (8*351*2) 34-12-14 |
| Факс | 34-28-03, 34-12-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39229 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01 от 18.03.10 п.352 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно Производственное Предприятие «Интерприбор» (ООО НПП «Интерприбор»), г. Челябинск
Россия
454126, ул.Тернопольская, 6, тел/факс (351) 729-88-85; 211-54-30(-31), 454080, а/я 12771, т/ф (351) 262-91-69, 262-91-70, 265-56-38, 260-87-42; 454080, ул.Витебская, 4, E-mail: info@interpribor.ru
Поверка
| Методика поверки / информация о поверке | раздел 7 "Методика поверки" НКИП.408211.100 РЭ, НКИП.408212.100РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
18099
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17877 (99%) |
| Неуспешных поверок (СИ непригодно) | 222 (1 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
30252-10: Описание типа
2024-30252-10.pdf
|
Скачать | 627.8 КБ | |
|
30252-10: Методика поверки
2024-mp30252-10.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Измерители прочности ударно-импульсные «ОНИКС-2» (далее - приборы) предназначены для определения прочности цементных бетонов, растворов и других композиционных материалов методом ударного импульса по ГОСТ 22690-88.
Описание
Принцип работы приборов заключается в измерении параметров электрического импульса, возникающего в преобразователе при ударном взаимодействии индентора склерометра с объектом измерения.

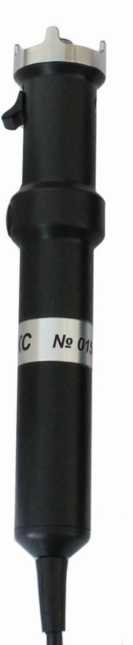

Прибор выполнен в виде малогабаритного электронного блока с дисплеем и клавиатурой, к которому подключается датчик - склерометр (включает в себя ударно-спусковой механизм, преобразователь и индентор).
Прибор обеспечивает:
- измерение прочности материалов;
- фиксацию результатов измерения в энергонезависимой памяти;
- передачу измерений на ПК.
Приборы выпускаются в двух модификациях ОНИКС-2.5 и ОНИКС-2.6, которые реализуют одинаковый принцип измерения, отличаются диапазонами измерений по исполнениям, конструктивом электронного блока и сервисными функциями.
Модификация ОНИКС-2.5 выпускается в двух исполнениях:
- ОНИКС-2.5 предназначен для измерения прочности от 1 до 100 МПа. Индентор склерометра выполнен с радиусом 6 мм;
- ОНИКС-2.5ЛБ предназначен для измерения прочности от 1 до 30 МПа. Индентор склерометра выполнен с радиусом 12 мм.
Исполнения выпускаются в корпусах с черно-белым дисплеем (версия LCD) и 12-клавишной клавиатурой и с цветным дисплеем (версия TFT) и 12-клавишной клавиатурой.
Модификация ОНИКС-2.6 выпускается в двух исполнениях:
- ОНИКС-2.6 предназначен для измерения прочности от 1 до 100 МПа и функцию визуализации формы сигнала. Индентор склерометра выполнен с радиусом 6 мм. Имеет на лицевой панели цветной дисплей (версия TFT) и 12-клавишную клавиатуру.
- ОНИКС-2.6ЛБ предназначен для измерения прочности от 1 до 30 МПа и функцию визуализации формы сигнала. Индентор склерометра выполнен с радиусом 12 мм. Имеет на лицевой панели цветной дисплей (версия TFT) и 12-клавишную клавиатуру.
Место пломбирования и клеймения приборов от несанкционированного доступа для модификаций ОНИКС-2.5 (версия LCD) расположено в батарейном отсеке электронного блока на винте крепления корпуса; для модификаций ОНИКС-2.5 (версии TFT) и для модификации ОНИКС-2.6 на винте крепления задней панели электронного блока.
1-5.
Фотографии общего вида приборов и места пломбирования представлены на рисунках
Место пломбирования

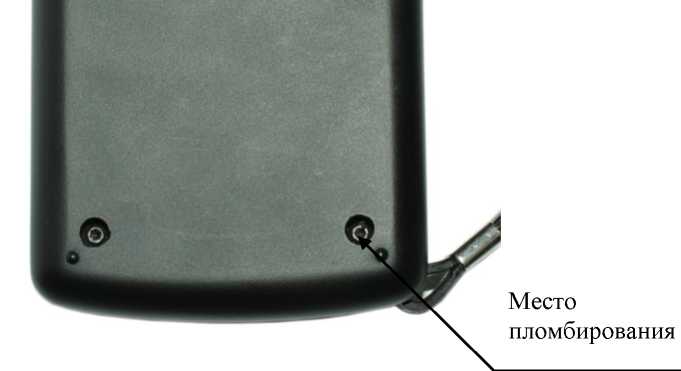

Рисунок 1 - Место пломбирования и клеймения приборов модификации ОНИКС-2.5 (версия LCD)
Рисунок 2 - Место пломбирования и клеймения приборов модификаций ОНИКС-2.5 и ОНИКС-2.6 (версия TFT)

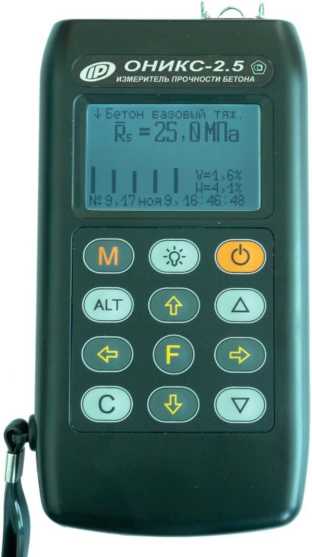

Рисунок 3 - Общий вид прибора модификации ОНИКС-2.5 для двух исполнений (версия LCD)

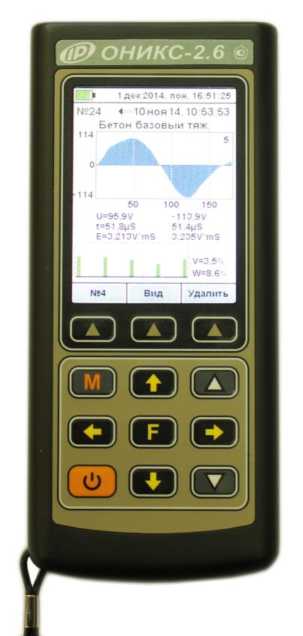

Рисунок 4 - Общий вид прибора модификации ОНИКС-2.6, для двух исполнений (версия TFT)

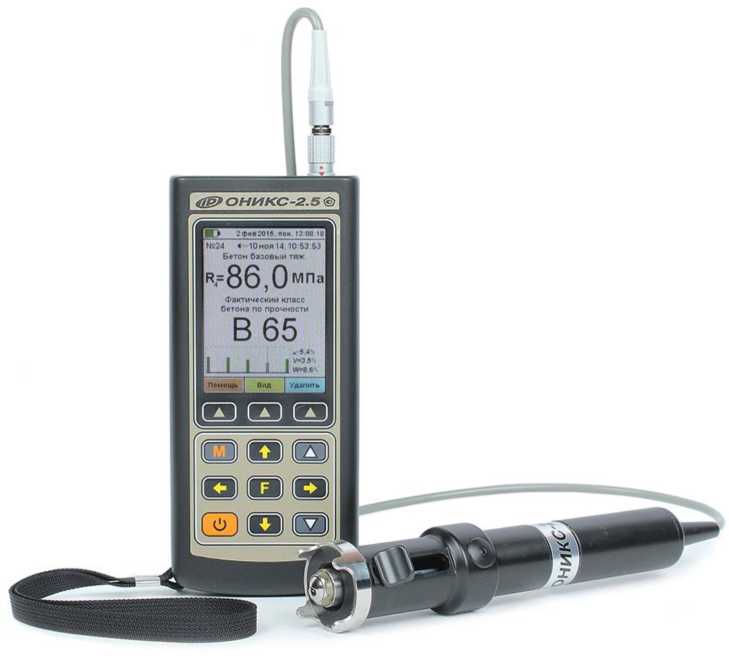

Рисунок 5 - Общий вид прибора модификации ОНИКС-2.5 для двух исполнений (версия TFT)
Программное обеспечение
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
НКИП. 408212.100 ПО |
|
Номер версии (идентификационный номер) ПО |
11.11.2011 |
|
Цифровой идентификатор ПО |
52Е4 |
Технические характеристики
Диапазон измерения прочности, МПа
- исполнения ОНИКС-2.5, ОНИКС-2.6
от 1,0 до 100,0 от 1,0 до 30,0
±8,0
±1,5
- исполнения ОНИКС-2.5 ЛБ, ОНИКС-2.6 ЛБ
Пределы допускаемой основной относительной погрешности измерения прочности, % Пределы допускаемой дополнительной погрешности измерения прочности при отклонении температуры окружающей среды от границ нормальной области на каждые 10 °С в пределах рабочего диапазона, %
Номинальное значение прочности рабочей
|
эквивалентной меры, МПа, в пределах Пределы допускаемой относительной погрешности |
24,5±2,5 |
|
значения прочности рабочей эквивалентной меры, % Рабочие условия эксплуатации: - рабочий диапазон температур окружающего воздуха, °С |
±4,0 |
|
-для версии LCD |
от минус 10 до плюс 40 |
|
- для версии TFT |
от минус 20 до плюс 40 |
|
- относительная влажность воздуха при плюс 25 °С, % |
до 90 |
|
- атмосферное давление, кПа Питание прибора |
от 84,0 до 106,7 |
|
- от аккумулятора с напряжением |
3,7±0,5 |
|
Потребляемая мощность, Вт, не более |
1,5 |
|
Продолжительность непрерывной работы, ч, не менее |
25 |
|
Масса прибора, кг, не более Габаритные размеры, (длина х ширина х высота), мм, не более: |
0,9 |
|
- электронный блок |
151 х 81 х 32 |
|
- склерометра |
диаметр 30 х 165 |
|
- рабочей эквивалентной меры |
60 х 60 х 30 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Полный средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится наклейкой на лицевые панели электронных блоков приборов и печатается типографским способом в левом верхнем углу титульного листа руководств по эксплуатации НКИП.408211.100 РЭ, НКИП.408212.100 РЭ.
Комплектность
Таблица 2 - Комплектность приборов
|
Наименование и условное обозначение |
Количество, шт. | |||
|
ОНИКС-2.5 |
ОНИКС-2.5ЛБ |
ОНИКС-2.6 |
ОНИКС-2.6ЛБ | |
|
Измеритель прочности ударно- | ||||
|
импульсный - блок электронный |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
- склерометр с радиусом индентора 6 мм |
1 шт. |
- |
1 шт. |
- |
|
- склерометр с радиусом индентора 12 мм |
- |
1 шт. |
- |
1 шт. |
|
Рабочая эквивалентная мера прочности |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Футляр |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Блок питания 5В |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель USB |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Программное обеспечение с ПК |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Руководство по эксплуатации | ||||
|
НКИП. 408211.100 РЭ |
1 экз. |
1 экз. |
- |
- |
|
Руководство по эксплуатации | ||||
|
НКИП. 408212.100 РЭ |
- |
- |
1 экз. |
1 экз. |
|
Сумка транспортная |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Сведения о методах измерений
содержатся в Руководствах по эксплуатации НКИП.408211.100 РЭ, НКИП.408212.100 РЭ.
Нормативные документы
ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля»;
ТУ 4276-001-7453096769-03 «Измерители прочности бетона ударно-импульсные ОНИКС-2».
