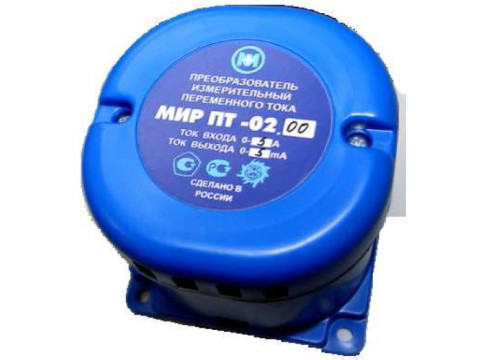

Преобразователи измерительные переменного тока МИР ПТ-02
| Номер в ГРСИ РФ: | 30417-11 |
|---|---|
| Производитель / заявитель: | ООО "НПО "Мир", г.Омск |
Преобразователи измерительные переменного тока МИР ПТ-02 (далее по тексту - преобразователь) предназначены для линейного преобразования действующего (среднеквадратичного) значения переменного тока в унифицированный сигнал постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 30417-11 |
| Действует | по 18.08.2031 |
| Наименование | Преобразователи измерительные переменного тока |
| Модель | МИР ПТ-02 |
| Приказы |
№789 от
22.04.2026
— О продлении срока действия утвержденных типов средств измерений
№1289 от
30.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 22e38c4d-0806-8dde-9585-d3efb88b693e |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4227-015-51648151-2005 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 30417-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 05.08.2016 |
| Номер сертификата | 43472 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4354 от 05.08.11 п.36 |
Производитель / Заявитель
ООО НПО «МИР», РОССИЯ, 644105, г. Омск, ул. Успешная, д.51
Россия
644105, ул.Герцена, 51, тел. (3812) 61-95-75, 26-45-02, 61-81-67 (644105, ул.Успешная, 51, тел. 61-90-82, 61-99-74, факс 61-81-76, 61-64-69) www.mir-omsk.ru, E-mail: mir@omskkelecom.ru, mir@mir-omsk.ru
Поверка
| Методика поверки / информация о поверке |
М01.056.00.000 РЭ Преобразователь измерительный переменного тока МИР ПТ-02. Руководство по эксплуатации п.9 Методы и средства поверки
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
2418
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2417 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
30417-11: Описание типа
2016-30417-11.pdf
Файл устарел
|
Скачать | 138.3 КБ | |
|
30417-11: Методика поверки
2021-mp30417-11.pdf
Файл устарел
|
Скачать | 171.3 КБ | |
|
30417-11: Методика поверки
МО 1.056.00.000 РЭ
2026-mp30417-11.pdf
Файл устарел
|
Скачать | 354.2 КБ | |
|
30417-11: Описание типа
2016-30417-11-1.pdf
|
Скачать | 138.3 КБ | |
|
30417-11: Описание типа
2026-30417-11.pdf
|
Скачать | 237.9 КБ | |
|
30417-11: Методика поверки
М01.056.00.000 РЭ
2026-mp30417-11-1.pdf
|
Скачать | 354.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи измерительные переменного тока МИР ПТ-02
(далее по тексту - преобразователь) предназначены для линейного преобразования действующего (среднеквадратичного) значения переменного тока в унифицированный сигнал постоянного тока.
Описание
Преобразователь выполнен по схеме прямого преобразования и относится к преобразователям выпрямительного типа.
Преобразователь состоит из входного разделительного трансформатора тока, выпрямительных диодов, фильтра и стабилитрона.
Трансформатор и печатная плата с помощью винта, колонки и втулки крепятся к панели. В панель установлены токоведущие клеммы, к которым с наружной стороны подключаются провода входной и выходной цепей. Панель в сборе с трансформатором и печатной платой крепятся винтом к корпусу.
Преобразователь является одноканальным, однофункциональным изделием.
Преобразователь имеет пять исполнений, отличающихся параметрами входного и выходного токов. Основные отличия видны из таблицы 1.
Преобразователи предназначены для работы при температуре окружающего воздуха от минус 40 °С до плюс 50 °С, относительной влажности до 95 % при температуре плюс 35 °С и более низких без конденсации влаги.
Преобразователь, прошедший поверку, имеет клеймо поверителя, нанесенное на пломбировочную мастику, находящуюся над головкой винта, скрепляющего панель с печатной платой.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится методом лазерной маркировки на лицевую панель преобразователя, находящуюся под защитным колпаком.
Общий вид преобразователей представлен на рисунке 1.
Место нанесения заводского номера и места пломбирования преобразователей представлены на рисунках 1 и 2.

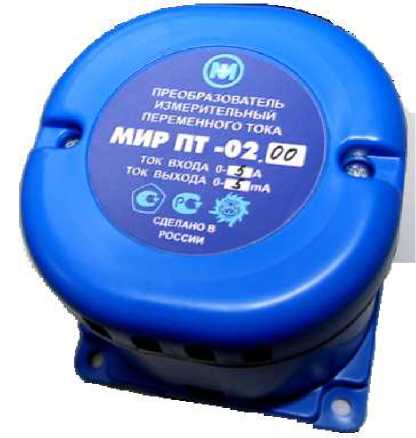

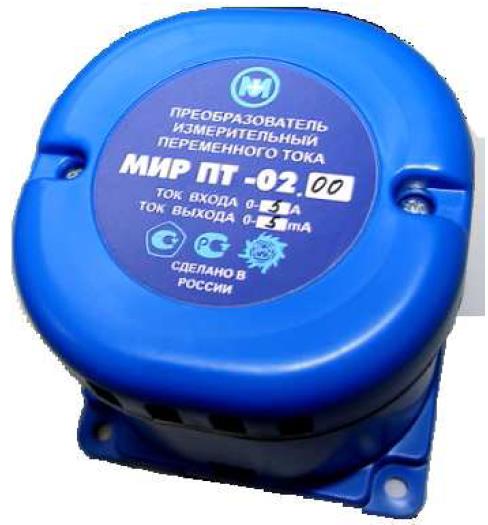

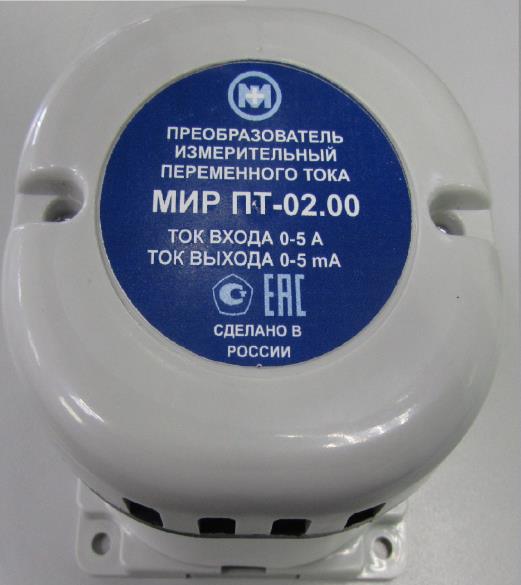

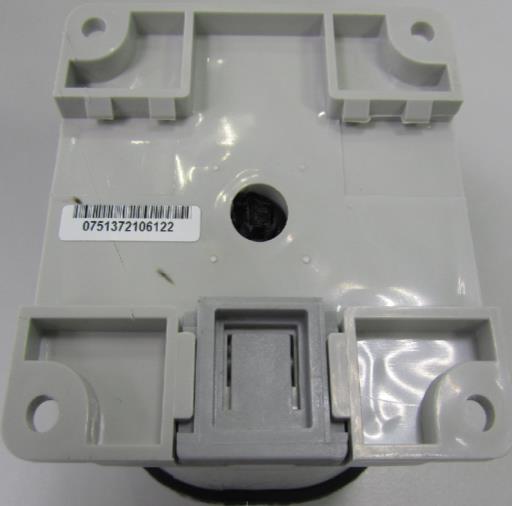

Рисунок 1 - Фотография общего вида преобразователя МИР ПТ-02
Место нанесения заводского номера
Места пломбирования

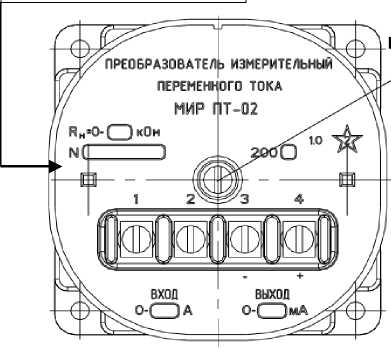

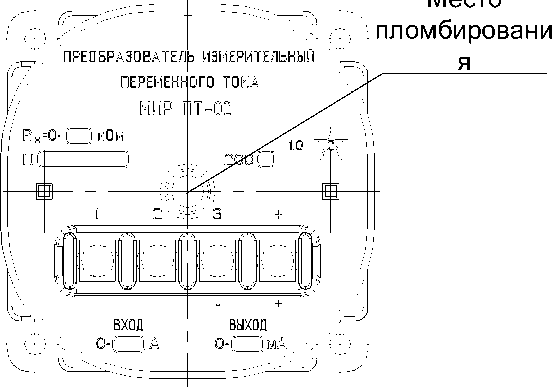

Р и с у н о к 2 - Схема пломбирования и место указания заводского номера
Технические характеристики
Таблица 1 - Исполнения, параметры входного и выходного токов преобразователя
|
Обозначение (Исполнение) |
Код |
Входной ток, А |
Выходной ток, мА |
Диапазон измерения сопротивления нагрузки, кОм | ||
|
Диапазон измерения |
Номинальное значение |
Диапазон измерения |
Нормирующее значение | |||
|
М01.056.00.000 |
МИР ПТ-02.00 |
от 0 до 5,0 |
5,0 |
от 0 до 5,0 |
5,0 |
от 0 до 2,5 |
|
-01 |
МИР ПТ-02.01 |
от 0 до 2,5 |
2,5 | |||
|
-02 |
МИР ПТ-02.02 |
от 0 до 1,0 |
1,0 | |||
|
-03 |
МИР ПТ-02.03 |
от 0 до 0,5 |
0,5 | |||
|
-04 |
МИР ПТ-02.04 |
от 0 до 5,0 |
5,0 |
от 0 до 10,0 |
10,0 |
от 0 до 1,4 |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Пределы допускаемой основной приведенной погрешности, % |
± 1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающего воздуха на каждые 10 °С в рабочем диапазоне температур, % |
± 0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности при работе в условиях относительной влажности 95 % и температуре плюс 35 °С, % |
± 0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности при изменении сопротивления нагрузки в диапазонах от 0 до 1,0 кОм и от 1,4 до 2,5 кОм, % |
± 0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл, % |
± 0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности при изменении частоты входного тока до 400 Гц, % |
± 0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности при изменении коэффициента высших гармоник до 5 %, % |
± 2,0 |
|
Сопротивление нагрузки для преобразователей с выходным током от 0 до 5 мА, кОм |
от 0 до 2,5 |
|
Сопротивление нагрузки для преобразователей с выходным током от 0 до 10 мА, кОм |
от 0 до 1,4 |
|
Частота входного тока, Гц |
от 45 до 400 |
|
Время установления выходного тока, с, не более |
1,0 |
|
Амплитуда пульсаций на нагрузке сопротивлением 2,5 кОм, мВ, не более |
50 |
|
Потребляемая мощность от цепи входного тока, В-А, не более |
1,0 |
|
Масса, кг, не более |
0,5 |
Нормальные значения величин, влияющих на погрешность преобразователя, приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от 15 до 25 |
|
Относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
Атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 800) |
|
Форма кривой входного тока |
Синусоидальная |
|
Коэффициент высших гармоник, %, не более |
2 |
|
Частота входного тока, Гц |
от 45 до 65 |
|
Сопротивление нагрузки, кОм |
от 1,0 до 1,4 |
|
Рабочее положение |
Любое |
|
Внешние магнитные и электрические поля |
Отсутствие магнитного и электрического полей (кроме магнитного поля Земли) |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и формуляр преобразователей измерительных переменного тока МИР-ПТ-02 типографским способом.
Комплектность
Комплектность определяется согласно таблице 4.
Таблица 4
|
Обозначение |
Наименование |
Количество |
Примечание |
|
Преобразователь измерительный переменного тока МИР ПТ-02 |
М01.056.00.000 |
1 шт. |
В соответствии с исполнением (см. таблица 1) |
|
Комплект монтажных частей |
_ |
1 компл. |
Согласно комплекту монтажных частей М95.008.01.000 |
|
Комплект эксплуатационных документов |
_ |
1 компл. |
Согласно ведомости эксплуатационных документов М01.056.00.000 ВЭ |
|
Упаковка |
М01.056.01.000 |
1 шт. |
_ |
|
Примечание - Д эксплуатационных преобразователя. Ф |
опускается поставка в один адрес одного экземпляра ведомости документов и одного экземпляра руководства по эксплуатации на 32 ормуляр поставлять с каждым преобразователем. | ||
Сведения о методах измерений
изложены в разделе 9 документа Преобразователь Измерительный переменного тока МИР ПТ-02. Руководство по эксплуатации». М01.056.00.000 РЭ.
Нормативные, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
ТУ 4227-015-51648151-2005 Преобразователи измерительные переменного тока МИР ПТ-02. Технические условия.
