Анализаторы рентгенофлуоресцентные энергодисперсионные Призма-М (Au)
| Номер в ГРСИ РФ: | 31842-06 |
|---|---|
| Производитель / заявитель: | ЗАО "Южполиметалл-Холдинг" (ЮПХ), г.Москва |
Анализаторы рентгенофлуоресцентные энергодисперсионные «Призма - M(Au)» (далее -анализатор) предназначены для определения элементного состава и для измерения массовой доли химических элементов от кальция до америция в драгоценных металлах, сплавах и изделиях на их основе, находящихся в твердом, порошкообразном и жидком (не агрессивные жидкости) состоянии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31842-06 |
| Действует | по 30.05.2031 |
| Наименование | Анализаторы рентгенофлуоресцентные энергодисперсионные |
| Модель | Призма-М (Au) |
| Приказы |
№172 от
02.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№600 от
30.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 01a6150b-c7c0-f7eb-2ab4-75d6e2fff8d1 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 6943-005/2-29095820-99 |
| Класс СИ | 31.01 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | Взамен № 20865-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.06.2011 |
| Номер сертификата | 24085 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 07 от 11.05.06 п.177 |
Производитель / Заявитель
ООО «ЮПХ», РОССИЯ, 117638, г. Москва, Варшавское ш., д. 56, стр. 2, этаж 4, помещ. 4
Россия
113638, Варшавское шоссе, 56. Тел./факс (495) 113-1177, E-mail: analizator@list.ru
Поверка
| Методика поверки / информация о поверке |
ЛПКН 05.02.00.000 МП Анализатор рентгенофлуоресцентный энергодисперсионный «Призма-М(Au)» производства ЗАО «Южполиметалл-холдинг», Россия. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 538 (98%) |
| Неуспешных поверок (СИ непригодно) | 13 (2 %) |
| Актуальность информации | 21.04.2026 |
Поверители
Скачать
|
31842-06: Описание типа
2016-31842-06-1.pdf
Файл устарел
|
Скачать | 121.9 КБ | |
|
31842-06: Методика поверки
2021-mp31842-06.pdf
Файл устарел
|
Скачать | 179.1 КБ | |
|
31842-06: Описание типа
2016-31842-06.pdf
Файл устарел
|
Скачать | 121.9 КБ | |
|
31842-06: Описание типа
2026-31842-06.pdf
Файл устарел
|
Скачать | 210.1 КБ | |
|
31842-06: Методика поверки
2021-mp31842-06-1.pdf
Файл устарел
|
Скачать | 179.1 КБ | |
|
31842-06: Описание типа
2026-31842-06-1.pdf
Файл устарел
|
Скачать | 210.1 КБ | |
|
31842-06: Методика поверки
ЛПКН 05.02.00.000 МП
2021-mp31842-06-2.pdf
Файл устарел
|
Скачать | 179.1 КБ | |
|
31842-06: Описание типа
2026-31842-06-2.pdf
|
Скачать | 210.1 КБ | |
|
31842-06: Описание типа
2016-31842-06-2.pdf
|
Скачать | 121.9 КБ | |
|
31842-06: Описание типа
2026-31842-06-3.pdf
|
Скачать | 178.9 КБ | |
|
31842-06: Методика поверки
ЛПКН 05.02.00.000 МП
2021-mp31842-06-3.pdf
|
Скачать | 179.1 КБ |
Описание типа
Назначение
Анализаторы рентгенофлуоресцентные энергодисперсионные «Призма - M(Au)» (далее -анализатор) предназначены для определения элементного состава и для измерения массовой доли химических элементов от кальция до америция в драгоценных металлах, сплавах и изделиях на их основе, находящихся в твердом, порошкообразном и жидком (не агрессивные жидкости) состоянии.
Описание
Принцип действия анализатора основан на измерении спектра вторичного рентгеновского излучения.
Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемую пробу и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника возбуждения используется рентгеновская трубка.
Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от его массовой доли в пробе и используется метод фундаментальных параметров. Анализатор изготавливается в двух исполнениях:
- стационарный вариант;
- переносной вариант.
Анализатор конструктивно состоит из спектрометра и датчика.
В состав спектрометра входит блок обработки, накопления и отображения информации, включающий ПЭВМ типа «Notebook» с адаптером сетевого питания, зарядносетевым блоком и блоком аккумуляторных батарей для переносного варианта или настольную ПЭВМ для стационарного варианта со специальным программным обеспечением, продублированном на компакт-диск и/или флэш-накопитель, входящий в комплект поставки.
В состав датчика входит кремниевый PIN-детектор и малогабаритный источник рентгеновского излучения с напряжением на аноде 38 кВ.
Электрическая связь между датчиком и спектрометром осуществляется с помощью соединительных кабелей.
На панель спектрометра и датчика анализатора в виде наклейки прикрепляется этикетка с обозначением, заводским номером.
Внешний вид анализаторов, место нанесения заводского номера и знака утверждения типа представлены на рисунках 1 и 2.
Нанесение знака поверки на анализаторы не предусмотрено.
Место нанесения заводского номера и знака утверждения типа

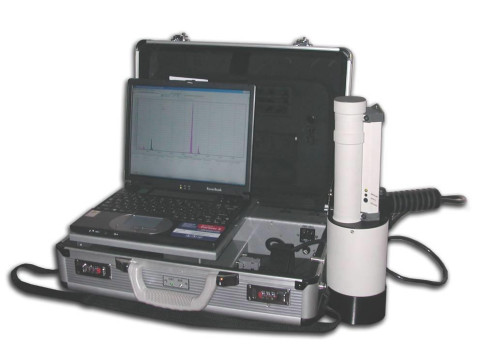

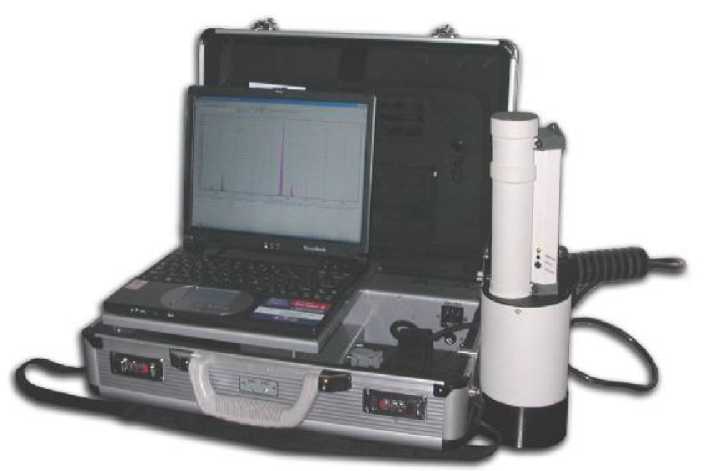

Рисунок 1 - Внешний вид анализаторов рентгенофлуоресцентных энергодисперсионных «Призма - M(Au)» в переносном варианте исполнения
заводского номера
Место нанесения
знака утверждения типа

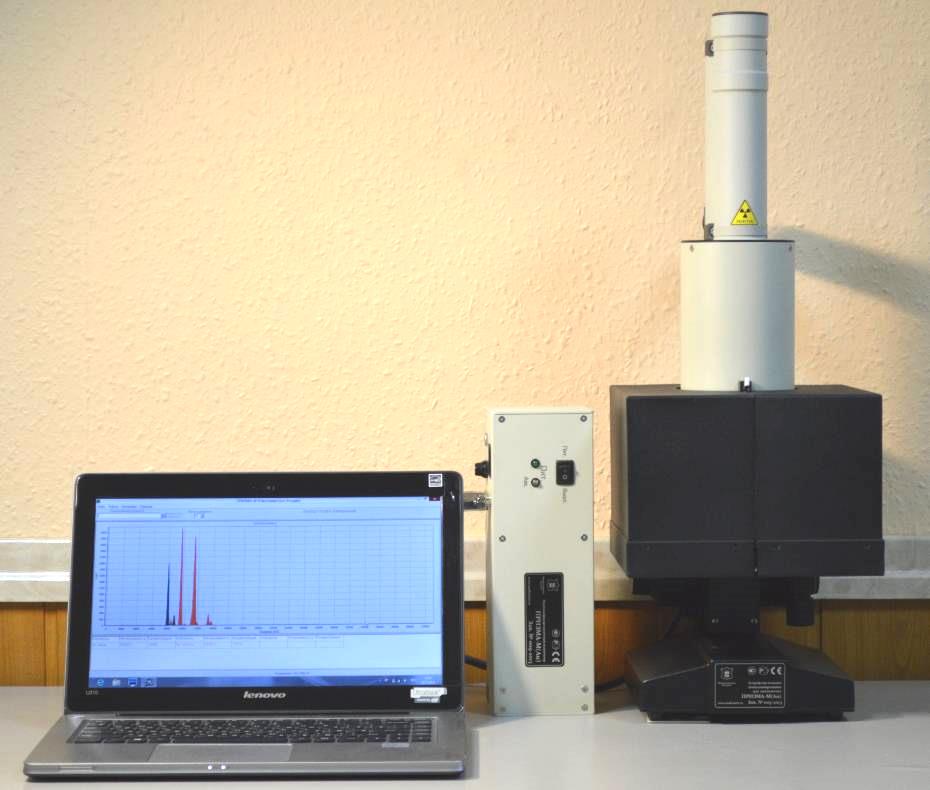

Рисунок 2 - Внешний вид анализаторов рентгенофлуоресцентных энергодисперсионных «Призма - M(Au)» в стационарном варианте исполнения
Программное обеспечение
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Программное обеспечение осуществляет обработку сигналов с детектора и производит расчет измеряемых величин с учетом массы образца, а также включает в себя накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Призма - M(Au)» |
|
Номер версии (идентификационный номер) ПО |
ПРИЗМА- М (AU) 4.00 |
|
Цифровой идентификатор ПО |
C9B184F0 |
|
Другие идентификационные данные |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество одновременно определяемых элементов от Са до Am |
74 |
|
Диапазон измерений концентрации, % масс. доли |
от 0,5 до 100,0 |
|
Пределы абсолютной погрешности измерений, %, в диапазоне: Сплавы на основе золота золото от (35,0 до 75,0 вкл.) % масс. доли свыше (75,0 до 100,0 вкл.) % масс. доли |
±1,2 ±0,6 |
|
серебро от (0,9 до 10,0 вкл.) % масс. доли свыше (10,0 до 30,0 вкл.) % масс. доли |
±0,7 ±1,0 |
|
палладий от (3,0 до 20,0 вкл.) % масс. доли |
±1,0 |
|
платина от (8,5 до 9,5 вкл.) % масс. доли |
±1,0 |
|
Сплавы на основе серебра серебро от (10,0 до 88,0 вкл.) % масс. доли свыше (88,0 до 96,5 вкл.) % масс. доли свыше (96,5 до 100,0 вкл.) % масс. доли |
±1,3 ±0,4 ±0,2 |
|
Наименование характеристики |
Значение |
|
Сплавы на основе платины платина от (70,0 до 100,0 вкл.) % масс. доли |
±1,4 |
|
родий от (5,0 до 30,0 вкл.) % масс. доли |
±1,0 |
|
иридий от (5,0 до 20,0 вкл.) % масс. доли |
±1,5 |
|
палладий от (5,0 до 20,0 вкл.) % масс. доли |
±0,5 |
|
Сплавы на основе палладия палладий от (45,0 до 85,0 вкл.) % масс. доли |
±0,6 |
|
свыше (85,0 до 100,0 вкл.) % масс. доли |
±0,3 |
|
серебро от (10,0 до 45,0 вкл.) % масс. доли |
±0,6 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время измерения, с |
10 ... 600 |
|
Работа в автономном режиме, час, не менее - в стационарном варианте - в переносном варианте |
6 2 |
|
Мощность эквивалентной дозы излучения в условиях нормальной эксплуатации в любой доступной точке, мкЗв/ч, не более: - на расстоянии 0,1 м от поверхности датчика - на расстоянии 1 м от поверхности датчика |
1,0 фон местности |
|
Потребляемая мощность, Вт, не более |
60 |
|
Напряжение питающей сети, В |
220t” |
|
Частота питающей сети, Гц |
50±1 |
|
Напряжение блока аккумуляторных батарей постоянного тока, В |
12 |
|
Габаритные размеры спектрометра, мм, не более: - датчика - спектрометра |
350 х 0100 300 х 330 х 140 |
|
Масса, кг, не более - датчика - спектрометра |
3 10 |
|
Диапазон рабочих температур, °С |
от минус 20 до плюс 40 |
|
Относительная влажность воздуха при температуре 30 °C, % |
до 90 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на этикетку типографским способом, этикетка прилепляется на спектрометр на каждый экземпляр анализатора, а также наносится на титульный лист формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность поставки
|
Наименование |
Количество, шт. |
|
Анализатор рентгенофлуоресцентный энергодисперсионный «Призма-М(Аи)» |
1 |
|
Компакт-диск и/или флэш-накопитель |
1 |
|
Комплект эксплуатационной документации, согласно ЛПКН 05.02.00.000 ЭД |
1 |
|
Методика поверки ЛПКН 05.02.00.000 МП |
1 |
Сведения о методах измерений
ФР.1.31.2007.04218. ГСИ. Методика количественного химического анализа. «Определение массовой доли драгоценных металлов в сплавах на основе золота, серебра, платины и палладия рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном «ПРИЗМА - M(Au)».
Нормативные документы
МИ 2639-2001 «Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах»
ТУ 6943-005/2-29095820-99 «Анализаторы рентгенофлуоресцентные энерго
дисперсионные «ПРИЗМА-М(Аи)». Технические условия»
