Измерители адгезии ПСО-МГ4
| Номер в ГРСИ РФ: | 32173-11 |
|---|---|
| Производитель / заявитель: | ООО "СКБ Стройприбор", г.Челябинск |
Измерители адгезии ПСО-МГ4 (далее - измерители) предназначены для измерений силы и перемещений при испытании анкерных креплений фасадных систем и определении адгезии.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 32173-11 | ||||||||||||
| Действует | по 28.04.2031 | ||||||||||||
| Наименование | Измерители адгезии | ||||||||||||
| Модель | ПСО-МГ4 | ||||||||||||
| Модификации |
ПСО-ХМГ4У, где: ПСО-МГ4 - обозначение типа; Х - наибольший предел измерений, кН; У - обозначение модификаций. На испытания представлены: ПСО-1МГ4СЭ ПСО-10МГ4АДЭ ПСО-5МГ4АД |
||||||||||||
| Приказы |
№2128 от
02.10.2025
— О продлении срока действия утвержденных типов средств измерений
№446 от
11.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 817c9c7f-0348-7c62-74f4-563c3e543d21 | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2011 | ||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4271-005-12585810-2011 |
| Класс СИ | 28.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Челябинского ЦСМ |
| Адрес центра | 454048, г.Челябинск, ул.Энгельса, 101 |
| Руководитель центра | Михайлов Анатолий Иванович |
| Телефон | (8*351*2) 34-12-14 |
| Факс | 34-28-03, 34-12-14 |
| Информация о сертификате | |
| Срок действия сертификата | 15.06.2016 |
| Номер сертификата | 42907 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2858 от 15.06.11 п.19 |
Производитель / Заявитель
ООО «СКБ Стройприбор», РОССИЯ, 454084, г. Челябинск, ул. Калинина, д. 11Г
Россия
454084, ул.Калинина, 11г, Тел./факс (351) 790-16-13, 790-16-85
Поверка
| Методика поверки / информация о поверке |
МП-05-2025-20 Государственная система обеспечения единства измерений. Измерители адгезии ПСО-МГ4. Методика поверки
(с 11.03.2026)
КБСП.427128.005-01 РЭ Измерители адгезии ПСО-МГ4. Руководство по эксплуатации раздел 4 «Методика поверки» КБСП
(по 11.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
3955
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3893 (98%) |
| Неуспешных поверок (СИ непригодно) | 62 (2 %) |
| Актуальность информации | 29.03.2026 |
Поверители
Скачать
|
32173-11: Описание типа
2020-32173-11-1.pdf
|
Скачать | 123.5 КБ | |
|
32173-11: Методика поверки
2021-mp32173-11.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
32173-11: Описание типа
2020-32173-11.pdf
Файл устарел
|
Скачать | 123.5 КБ | |
|
32173-11: Методика поверки
2021-mp32173-11-1.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
32173-11: Описание типа
2026-32173-11.pdf
|
Скачать | 563.3 КБ | |
|
32173-11: Методика поверки
МП-05-2025-20
2026-mp32173-11.pdf
|
Скачать | 3.8 MБ | |
|
32173-11: Методика поверки
427128.005 РЭ
2021-mp32173-11-2.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
32173-11: Методика поверки
КБСП.427128.005-01 РЭ
2021-mp32173-11-3.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Измерители адгезии ПСО-МГ4 (далее - измерители) предназначены для измерений силы и перемещений при испытании анкерных креплений фасадных систем и определении адгезии.
Описание
Принцип действия измерителей основан на преобразовании силы, приложенной к испытываемому образцу тензометрическим преобразователем в электрический сигнал, изменяющийся пропорционально приложенной силе. Электрический сигнал поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Конструктивно измерители состоят из электронного блока, силовозбудителя и опорной плиты, имеющей две, три или четыре опоры. Силовозбудитель в зависимости от варианта исполнения может быть выполнен с ручным нагружением или с сервоприводом. Электронный блок служит для преобразования измерительной информации и управления процессом измерений. В зависимости от варианта исполнения электронный блок может быть выполнен в отдельном корпусе или совмещенным в одном корпусе с силовозбудителем. На лицевой панели электронного блока имеется жидкокристаллический дисплей и клавиатура.
Измерители выпускаются в нескольких модификациях, которые отличаются пределами измерений, конструкцией электронного блока и вариантом исполнения привода силовозбудителя.
Обозначение измерителей: ПСО-ХМГ4У и ПСО-ХМГ4УЭ,
где ПСО-МГ4 - обозначение типа;
Х - наибольший предел измерений, кН;
У - обозначение модификации;
Э - вариант исполнения привода силовозбудителя, оснащенного сервоприводом.
Модификация ПСО-ХМГ4С и ПСО-ХМГ4СЭ - для измерений силы при определении прочности сцепления облицовочных и защитных покрытий с основанием.
Модификация ПСО-ХМГ4К - для измерений силы при определении прочности сцепления в каменной кладке, изготавливается с усиленной опорной плитой.
Модификация ПСО-ХМГ4А - для измерений силы при испытании анкерных креплений фасадных систем.
Модификация ПСО-ХМГ4АД и ПСО-ХМГ4АДЭ - для измерений силы и перемещений распорного элемента анкера при испытании анкерных креплений фасадных систем.
Заводской номер и знак утверждения типа нанесен способом лазерной гравировки на маркировочную табличку, расположенную на опорной плите измерителя. Нанесение знака поверки на измеритель не предусмотрено.
Общий вид измерителей представлен на рисунках 1 - 4.
Обозначение мест для нанесения знака утверждения типа, заводского номера, а также место пломбировки от несанкционированного доступа представлены на рисунках 5 - 6.
Цветовая гамма корпуса и дисплея измерителей может быть изменена по решению изготовителя.

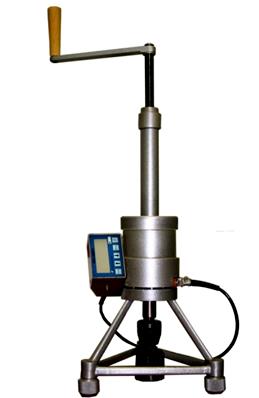

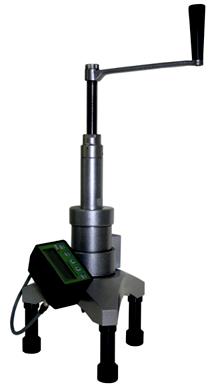

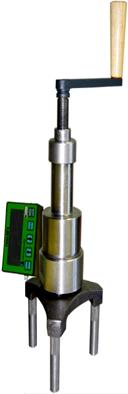

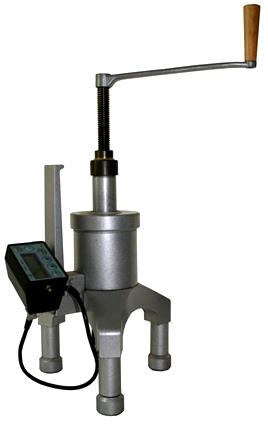

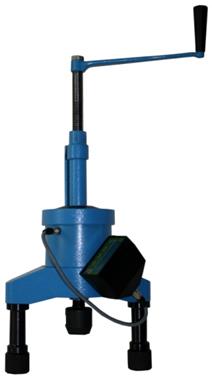

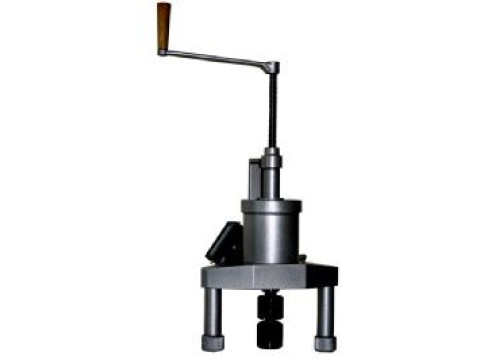

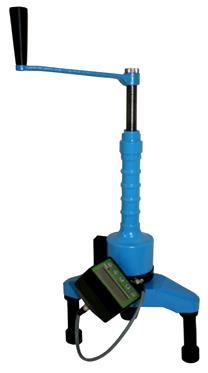

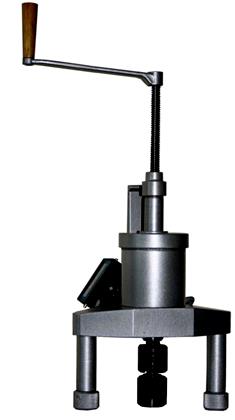

Рисунок 1 - Общий вид измерителей адгезии
мод. ПСО-ХМГ4С; ПСО-ХМГ4А; ПСО-ХМГ4АД с НПИ от 1 до 50 кН

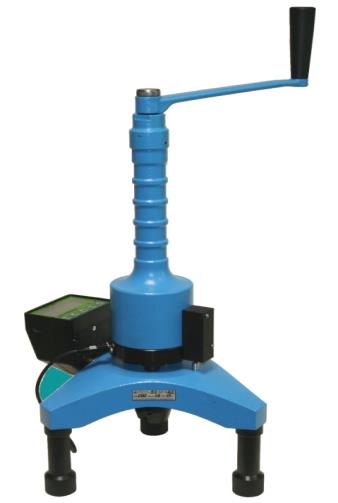

Рисунок 2 - Общий вид измерителей адгезии мод. ПСО-100МГ4А; ПСО-100МГ4АД

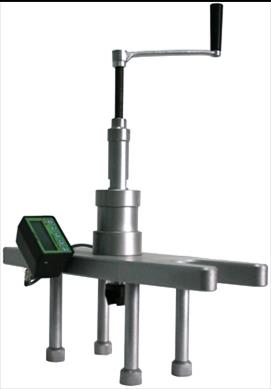

Рисунок 3 - Общий вид измерителей адгезии мод. ПСО-20МГ4К; ПСО-30МГ4К

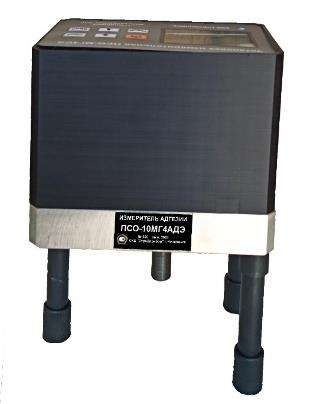

Рисунок 4 - Общий вид измерителей адгезии мод. ПСО-ХМГ4СЭ; ПСО-ХМГ4АДЭ
- Место нанесения знака утверждения типа и заводского номера
Рисунок 5
Защитная пломба

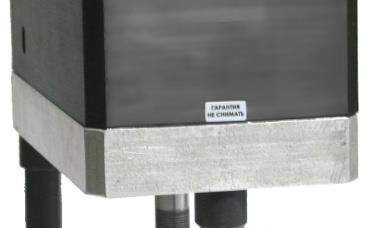

Рисунок 6 - Обозначение места пломбировки от несанкционированного доступа
Программное обеспечение
Измерители имеют встроенное программное обеспечение (микропрограмма блока управления с защитой от считывания и перезаписи), управляющая программа блока управления реализует сбор, передачу, обработку, хранение и представление результатов измерений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения______________________
|
Идентификационные данные (признаки) |
Значение | |
|
ПСО-ХМГ4У |
ПСО-ХМГ4УЭ | |
|
Идентификационное наименование ПО |
PSO.HEX |
PSO-E |
|
Номер версии (идентификационный номер) ПО* |
110406 |
V1.01 |
|
Цифровой идентификатор ПО** |
Ox4BOD |
FE62 |
|
* Номер версии программного обеспечения должен быть не ниже указанного | ||
|
Контрольная сумма приведена для указанной в таблице версии ПО | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН - мод. ПСО-1МГ4С; ПСО-1МГ4СЭ - мод. ПСО-2,5МГ4С; ПСО-2,5МГ4СЭ - мод. ПСО-5МГ4С; ПСО-5МГ4СЭ - мод. ПСО-10МГ4С; ПСО-10МГ4СЭ - мод. ПСО-5МГ4А; ПСО-5МГ4АД; ПСО-5МГ4АДЭ - мод. ПСО- 10МГ4А; ПСО- 10МГ4АД; ПСО- 10МГ4АДЭ - мод. ПСО-20МГ4А; ПСО-20МГ4АД - мод. ПСО-30МГ4А; ПСО-30МГ4АД - мод. ПСО-50МГ4А; ПСО-50МГ4АД - мод. ПСО-100МГ4А; ПСО-100МГ4АД - мод. ПСО-20МГ4К - мод. ПСО-30МГ4К |
от 0,05 до 1,00 от 0,10 до 2,50 от 0,20 до 5,00 от 0,40 до 10,00 от 0,20 до 5,00 от 0,40 до 10,00 от 0,80 до 20,00 от 1,20 до 30,00 от 2,00 до 50,00 от 4,00 до 100,00 от 0,80 до 20,00 от 1,20 до 30,00 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±2 |
|
Диапазон измерений перемещений мод. ПСО-ХМГ4АД, мм |
от 0 до 12 от 0 до 231) |
|
Диапазон измерений перемещений мод. ПСО-ХМГ4АДЭ, мм |
от 0 до 23 |
|
Пределы допускаемой абсолютной погрешности измерений перемещений, мм |
±0,1 |
|
Примечание 1) изготавливается по спецзаказу | |
|
Таблица 3 - Основные технические характе] |
ристики | |
|
Наименование характеристики |
Значение | |
|
ПСО-ХМГ4С; ПСО-ХМГ4А ПСО-ХМГ4К; ПСО-ХМГ4АД |
ПСО-ХМГ4СЭ ПСО-ХМГ4АДЭ | |
|
Напряжение питания постоянного тока, В - от элементов питания - от встроенного аккумулятора |
от 1,8 до 3,5 от 3,3 до 4,5 |
- от 14,5 до 16,5 |
|
Потребляемая мощность, Вт, не более - с элементами питания - с аккумуляторной батареей |
0,3 0,8 |
- 45 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от - 10 до + 40 не более 95 | |
Таблица 4 - Габаритные размеры и масса измерителей
|
Модификация |
Масса, кг, не более |
Габаритные размеры, мм, не более | ||
|
длина |
ширина |
высота | ||
|
ПСО-1МГ4С |
3,0 |
170 |
110 |
440 |
|
ПСО-2,5МГ4С | ||||
|
ПСО-5МГ4С; ПСО-5МГ4А | ||||
|
ПСО-10МГ4С; ПСО-10МГ4А | ||||
|
ПСО-5МГ4АД |
3,2 |
170 |
110 |
440 |
|
ПСО-10МГ4АД | ||||
|
ПСО-20МГ4А |
5,5 |
265 |
200 |
645 |
|
ПСО-30МГ4А | ||||
|
ПСО-50МГ4А | ||||
|
ПСО-20МГ4АД |
5,8 |
265 |
200 |
645 |
|
ПСО-30МГ4АД | ||||
|
ПСО-50МГ4АД | ||||
|
ПСО-100МГ4А |
12,5 |
320 |
240 |
680 |
|
ПСО-100МГ4АД |
12,8 | |||
|
ПСО-20МГ4К |
10,0 |
345 |
200 |
545 |
|
ПСО-30МГ4К |
16,0 |
500 |
210 |
600 |
|
ПСО-1МГ4СЭ |
5,5 |
180 |
115 |
275 |
|
ПСО-2,5МГ4СЭ | ||||
|
ПСО-5МГ4СЭ; ПСО-5МГ4АДЭ | ||||
|
ПСО-10МГ4СЭ; ПСО-10МГ4АДЭ | ||||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
5000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, в центре листа, типографским способом и на маркировочную табличку, закрепленную на опорной плите, способом лазерной гравировки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель адгезии |
ПСО-ХМГ4У |
1 шт. |
|
Комплект принадлежностей |
- |
1копл. 1) |
|
Кабель соединительный |
- |
1 шт. 2) |
|
Кабель связи с ПК |
- |
1шт. |
|
Зарядное устройство |
- |
1 шт.3) |
|
USB-флеш-накопитель с опциональным программным обеспечением |
- |
1 шт.4) |
|
Руководство по эксплуатации. Паспорт |
КБСП.427128.005-01 РЭ КБСП.427128.005-02 РЭ КБСП.427128.005-03 РЭ КБСП.427128.005-04 РЭ Э 26.51.62.120.76.1-2024 Э 26.51.62.120.76.2-2024 |
1 экз. 1 экз.3) |
|
Методика поверки |
- |
1 экз. |
|
Укладочный кейс |
- |
1 шт. |
|
1) Комплект согласно модификации 2) Не поставляется для варианта исполнения «Э» 3) Для модификаций ПСО-ХМГ4СЭ и ПСО-ХМГ4АДЭ 4) Для передачи данных из архива электронного блока на ПК | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документов КБСП.427128.005-01 РЭ, КБСП.427128.005-02 РЭ, КБСП.427128.005-03 РЭ,
КБСП.427128.005-04 РЭ, Э 26.51.62.120.76.1-2024, Э 26.51.62.120.76.2-2024.
Нормативные документы
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»
ТУ 26.51.62.120.76-12585810-2024 «Измерители адгезии ПСО-МГ4.Технические
условия» (взамен ТУ 4271-005-12585810-11)
