Термопреобразователи сопротивления взрывозащищенные ТСМ-0595, ТСП-0595
| Номер в ГРСИ РФ: | 32458-11 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "Теплоприбор-Сенсор", г.Челябинск |
Для измерений температуры жидких и газообразных химически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру, для работы во взрывоопасных зонах и помещениях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32458-11 |
| Действует | по 18.08.2031 |
| Наименование | Термопреобразователи сопротивления взрывозащищенные |
| Модель | ТСМ-0595, ТСП-0595 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 563cc00d-053d-c77d-21c6-1d7d105dcbc6 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 32458-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Челябинского ЦСМ |
| Адрес центра | 454048, г.Челябинск, ул.Энгельса, 101 |
| Руководитель центра | Михайлов Анатолий Иванович |
| Телефон | (8*351*2) 34-12-14 |
| Факс | 34-28-03, 34-12-14 |
| Информация о сертификате | |
| Срок действия сертификата | 10.10.2016 |
| Номер сертификата | 44099 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5264 от 10.10.11 п.22 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»), г. Челябинск
Россия
454047, ул.2-ая Павелецкая, 36, т/ф (351) 725-76-60 / 725-76-29 www.tpchel.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.461-09 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
2439
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2347 (96%) |
| Неуспешных поверок (СИ непригодно) | 92 (4 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
32458-11: Описание типа
2025-32458-11.pdf
|
Скачать | 300.3 КБ | |
|
32458-11: Методика поверки
2021-mp32458-11.pdf
|
Скачать | 71.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термопреобразователи сопротивления взрывозащищённые ТСМ-0595, ТСП-0595
(далее - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных химически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру. ТС применяются для работы во взрывоопасных зонах и помещениях. Термопреобразователи имеют вид защиты: «Взрывонепроницаемая оболочка» и маркировку взрывозащиты «1ExdIICT5X» по ГОСТ Р 51330.0-99.
Описание
Принцип действия ТС основан на свойстве чувствительного элемента изменять своё электрическое сопротивление в зависимости от изменения температуры. Термопреобразователи состоят из измерительной вставки с платиновым (в керамическом корпусе) (ТСП) или медным (ТСМ) чувствительным элементом (далее - ЧЭ), защитной арматуры и контактной головки.
Материал защитной арматуры - нержавеющая сталь марок 12Х18Н10Т, 10Х17Н13М2Т или 08Х13. Конструкция защитной арматуры ТС позволяет выдерживать испытание на взрывоустойчивость внутренним избыточным давлением 1,5 МПа.
В зависимости от способа крепления на объекте ТС имеют 6 модификаций: ТСМ-0595, ТСП-0595 (защитная арматура без штуцера); ТСМ-0595-01, ТСП-0595-01
(защитная арматура со штуцером); ТСП-0595-02, ТСМ-0595-02 (защитная арматура
со штуцером и с утонением).
Каждая модификация имеет несколько исполнений в зависимости от материала защитной арматуры, схемы соединений, класса допуска и длины монтажной части.
Схема соединения внутренних проводников ТС с ЧЭ: 2-х, 3-х и 4-х проводная.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные защитные гильзы из нержавеющей стали марок 12Х18Н10Т и 08Х13.
Фотография общего вида и схема пломбирования представлены на рисунках 1 и 2.

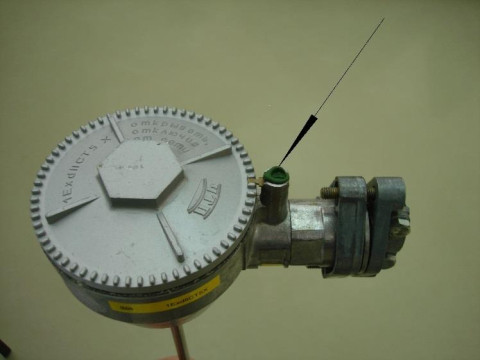

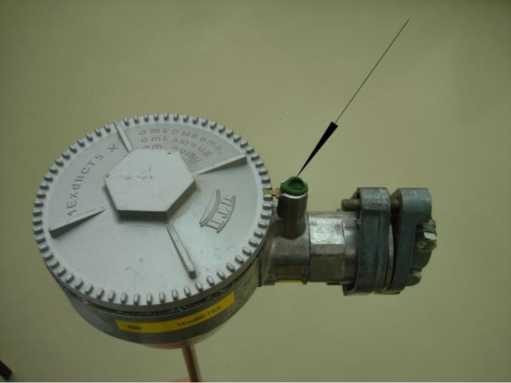

Рисунок 1 - Термопреобразователи сопротивления взрывозащищённые ТСМ-0595, ТСП-0595. Стрелкой показано место пломбирования

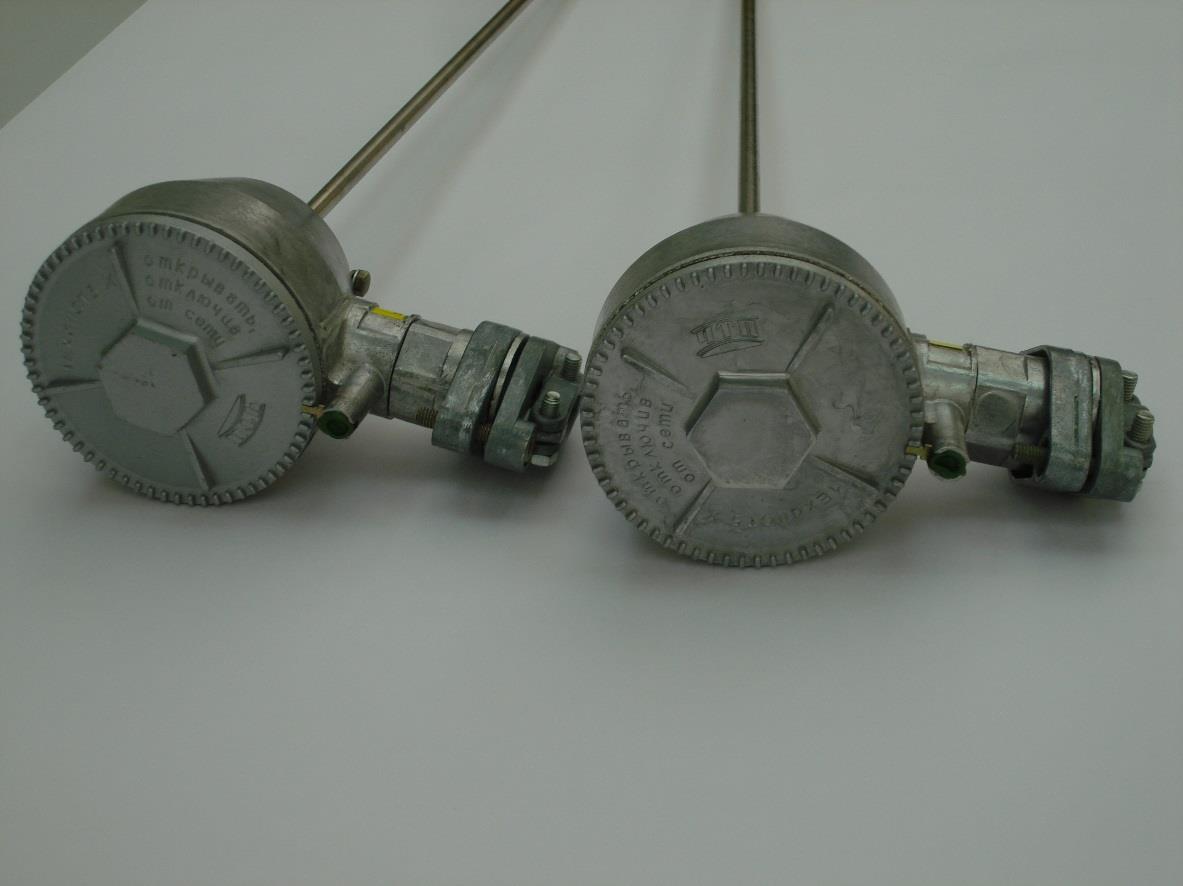

Рисунок 2 - Термопреобразователи сопротивления взрывозащищённые Общий вид.
Технические характеристики
Таблица 1
|
1. Диапазон измеряемых температур, °С: для ТСМ: для ТСП: |
от минус 50 до 150 от минус 50 до 500 |
|
2. Условное обозначение НСХ по ГОСТ 6651-2009: для ТСМ: для ТСП: |
50М; 100М 50П; 100П, Pt100 |
|
3. Класс допуска по ГОСТ 6651-2009 |
А, В |
|
4. а -температурный коэффициент, °С-1: для ТСП: для ТСМ: |
0,00391; 0,00385 0,00428 |
|
5. Допуски, соответствующие классам допуска ТС и ЧЭ, °С: А: В: (t - значение измеряемой температуры) |
±(0,15+0,002|t|) ±(0,3+0,005|t|) |
|
6. Время термической реакции, с, не более: для ТСМ-0595, ТСП-0595, ТСМ-0595-01, ТСП-0595-01; для ТСП-0595-02, ТСМ-0595-02 |
20 8 |
|
7. Условное давление измеряемой среды, Ру, МПа: для ТСМ-0595, ТСП-0595; для ТСМ-0595-01, ТСП-0595-01 для ТСП-0595-02, ТСМ-0595-02 |
1 16 32 |
|
9. Средняя наработка до отказа, ч, не менее,: |
25000 |
|
10. Вероятность безотказной работы за 1000 ч |
0,85 |
|
8. Габаритные размеры, мм: наружный диаметр защитной арматуры длина монтажной части защитной арматуры |
от 6 до 8 от 80 до 3000 |
|
11. Масса, кг |
от 1,8 до 3,9 |
|
12. По устойчивости к проникновению пыли и воды по ГОСТ 14254: |
IP66 |
|
13. По устойчивости к механическим воздействиям по ГОСТ Р 52931-2008. |
N4 |
|
По устойчивости к климатическим воздействиям ТС имеют: обыкновенное исполнение Д3 по ГОСТ Р 52931-2008, но при этом верхнее значение температуры окружающего воздуха до 100 °С; тропическое исполнение Т3 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха до 100 °С и верхнем значении относительной влажности воздуха 98 % при 35 °С. | |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации в верхнем левом углу типографским способом.
Комплектность
Термопреобразователь (модель и исполнение в соответствии с - 1 шт. заказом)
Паспорт - 1 экз.
Руководство по эксплуатации - 1 экз. (на партию 25 шт.
или меньшее кол-во при отправке в один адрес)
Сведения о методах измерений
Термопреобразователи сопротивления взрывозащищённые ТСП-0595, ТСМ-0595.
Руководство по эксплуатации 2.822.020 РЭ.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерения температуры;
ТУ 311-00226253.052-2009 Термопреобразователи сопротивления
взрывозащищённые ТСП-0595, ТСМ-0595. Технические условия.
