Дефектоскопы ультразвуковые низкочастотные А1220 MONOLITH, А1220 ANKER
| Номер в ГРСИ РФ: | 32470-15 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "Акустические Контрольные Системы" (АКС), г.Москва |
| 32470-15: Описание типа СИ | Скачать | 507.7 КБ |
Дефектоскопы ультразвуковые низкочастотные А1220 MONOLITH, А1220 ANKER (далее по тексту - дефектоскопы) предназначены для измерений глубины залегания дефектов типа нарушений сплошности и однородности в различных неметаллических крупноструктурных материалах, в частности в бетонах, и в протяженных металлических конструкциях (анкерных болтах, прутках).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32470-15 |
| Наименование | Дефектоскопы ультразвуковые низкочастотные |
| Модель | А1220 MONOLITH, А1220 ANKER |
| Срок свидетельства (Или заводской номер) | 10.06.2020 |
Производитель / Заявитель
ООО "Акустические Контрольные Системы" (АКС), г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 825 |
| Найдено поверителей | 29 |
| Успешных поверок (СИ пригодно) | 824 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 20.12.2024 |
Поверители
Скачать
| 32470-15: Описание типа СИ | Скачать | 507.7 КБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые низкочастотные А1220 MONOLITH, А1220 ANKER (далее по тексту - дефектоскопы) предназначены для измерений глубины залегания дефектов типа нарушений сплошности и однородности в различных неметаллических крупноструктурных материалах, в частности в бетонах, и в протяженных металлических конструкциях (анкерных болтах, прутках).
Описание
Дефектоскопы обеспечивают контроль объектов эхо-импульсным методом и методом прохождения.
Дефектоскоп с помощью пьезоэлектрического преобразователя или антенной решетки посылает в объект контроля короткие импульсы ультразвуковых волн. Импульсы отраженных обратно или прошедших сквозь материал ультразвуковых волн преобразуются в электрические сигналы и поступают в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором сигналы отображаются на дисплее.
Дефектоскопы обеспечивают измерение координат дефекта. Отображение эхо-сигналов возможно в развертках типа А.
Дефектоскоп конструктивно состоит из электронного блока, имеющего цветной TFT дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключаются сменные пьезоэлектрические преобразователи или антенные решетки. На дисплее отображаются результаты измерений и служебная информация, необходимая для управления дефектоскопом.

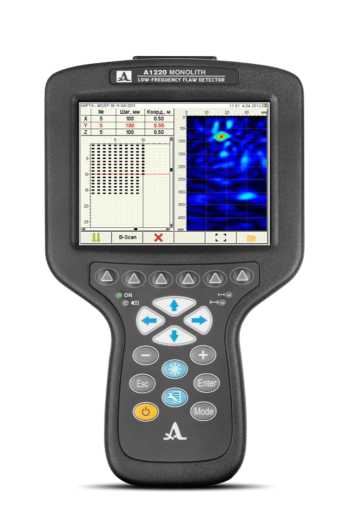

Фотографии общего вида дефектоскопов представлены на рисунке 1.
А1220 ANKER
Рисунок 1 - Общий вид дефектоскопов ультразвуковых низкочастотных А1220 MONOLITH, А1220 ANKER
А1220 MONOLITH

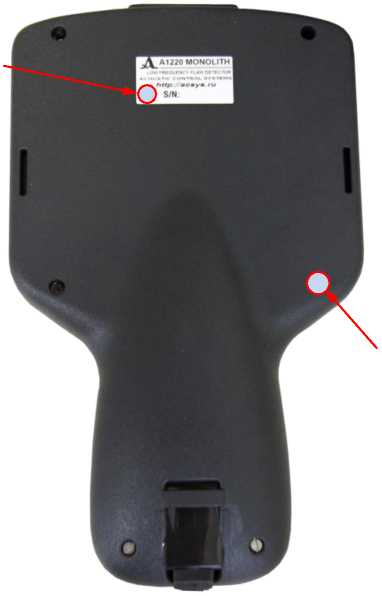

На рисунке 2 показаны место пломбировки корпуса дефектоскопа для предотвращения несанкционированного доступа и место нанесения знака утверждения типа.
Место нанесения знака утверждения типа
Место пломбировки
Рисунок 2 - Место пломбировки корпуса дефектоскопа и место знака утверждения типа
Программное обеспечение
На электронный блок дефектоскопов прошивается программное обеспечение (ПО) А1220 MONOLITH или А1220 ANKER, с помощью которого осуществляется управление и настройка дефектоскопа, сбор данных контроля, отображение принятых сигналов на дисплее, измерение координат дефектов.
Идентификационные признаки ПО дефектоскопа соответствуют данным, приведенным в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
А1220 MONOLITH |
А1220 ANKER |
|
Идентификационное наименование ПО |
А1220 MONOLITH |
А1220 ANKER |
|
Номер версии (идентификационный номер) ПО |
4.хх |
4.хх |
|
Цифровой идентификатор ПО |
- |
- |
|
Другие данные, если имеются |
- |
- |
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти дефектоскопа и защищено кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения дефектоскопов соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2
|
Характеристика |
Значение | |
|
А1220 MONOLITH |
А1220 ANKER | |
|
Диапазон устанавливаемых скоростей ультразвука, м/с |
от 500 до 15 000 | |
|
Диапазон устанавливаемых рабочих частот, кГц |
от 25 до 250 с шагом 5 | |
|
Диапазон перестройки усиления приемника, дБ |
от 0 до 100 | |
|
Отклонение установки усиления, дБ |
±0,5 | |
|
Диапазон измерений временных интервалов, мкс |
от 0 до 4 000 | |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов мкс, где Тизм - измеренное значение временного интервала в мкс |
±(0,1+0,0001- Тизм) | |
|
Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон), мм |
от 50 до 2150 |
_ |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон), мм, , где H - измеряемая глубина залегания дефекта в мм |
±(0,1- H+5,0) |
_ |
|
Диапазон измерений расстояния до дефекта при скорости ультразвука 5500 м/с (сталь), мм |
_ |
от 600 до 3000 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта при скорости ультразвука 5500 м/с (сталь), мм, где L -измеряемая глубина залегания дефекта в мм |
_ |
±(0,05- L +1,00) |
|
Параметры электропитания: | ||
|
Источник питания |
Аккумулятор | |
|
Номинальное значение напряжения аккумулятора, В |
11,1 | |
|
Время непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее |
8 | |
|
Габаритные размеры электронного блока, мм |
260х157х43 | |
|
Масса электронного блока, кг, не более |
0,8 | |
|
Средняя наработка на отказ, ч |
18 000 | |
|
Средний срок службы, лет, не менее |
5 | |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 35 °С, %, не выше |
от - 20 до 55 95 | |
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель дефектоскопа в виде пленочного шильдика и на титульные листы руководства по эксплуатации АПЯС.412231.010 РЭ и паспорта АПЯС.412231.010 ПС типографским способом.
Комплектность
Таблица 3 - Комплектность дефектоскопа А1220 MONOLITH
|
Наименование |
Количество, шт. |
|
Электронный блок дефектоскопа ультразвукового А1220 MONOLITH |
1 |
|
Адаптер питания от сети переменного тока напряжением 220 / 15 В |
1 |
|
Антенная решетка M2502 0.05A0R100X60PS |
1 |
|
Кабель USB A - Micro B |
1 |
|
Кабель LEMO-LEMO двойной 1,2 м |
1 |
|
Чехол |
1 |
|
Планшет |
1 |
|
Жесткий кейс |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Компакт-диск с документацией |
1 |
Таблица 4 - Комплектность дефектоскопа А1220 ANKER
|
Наименование |
Количество, шт. |
|
Электронный блок дефектоскопа ультразвукового А1220 ANKER |
1 |
|
Адаптер питания от сети переменного тока напряжением 220 / 15 В |
1 |
|
Преобразователь S0205 0.025A0R20X20CL |
1 |
|
Кабель USB A - Micro B |
1 |
|
Кабель LEMO-LEMO одинарный 1,2 м |
1 |
|
Чехол |
1 |
|
Планшет |
1 |
|
Жесткий кейс |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Компакт-диск с документацией |
1 |
Примечание - Допускается изменение комплекта поставки по требованию потребителя.
Поверка
осуществляется в соответствии с документом АПЯС.412231.010 МП «Дефектоскопы ультразвуковые низкочастотные А1220 MONOLITH, А1220 ANKER. Методика поверки», утвержденным ФГУП «ВНИИМС» в апреле 2015 г.
Основные средства поверки:
Осциллограф цифровой запоминающий TDS2012B. Полоса пропускания от 0 до 100 МГц. Максимальная частота дискретизации 1 ГГц. Диапазон коэффициента отклонения от 2 мВ/дел до 5 В/дел). Погрешность установки коэффициента отклонения: в диапазоне 2мВ/дел - 5мВ/дел ±4%; в диапазоне 10 мВ/дел - 5 В/дел ±3%. Погрешность измерений временных интервалов, с ±(Кр/250+5040-6 Тизм+0,6 нс).
Генератор сигналов произвольной формы AFG3102C. Диапазон частот сигнала произвольной формы от 1 мГц до 50 МГц. Разрешение по напряжению 0,1 мВ или 4 разряда. Диапазон установки амплитуды напряжения Ua на нагрузку 50 Ом от 10 мВ до 10 В. Погрешность установки частоты ±1-10’6. Неравномерность АЧХ относительно уровня 1 В на частоте 1 кГц от 1 кГц до 5 МГц: ±0,15 дБ; от 5 до 25 МГц: ±0,3 дБ. Погрешность установки Ua на частоте 1 кГц ±(1 •10-2^ Ua +1 мВ).
Тестер ультразвуковой УЗТ-РДМ (в части аттенюатора). Диапазон регулировки ослабления аттенюатора от 0,1 до 96,0 дБ. Погрешность ±(0,1+0,0075^Ах) дБ, где Ах -установленное ослабление в дБ.
Образец CB703-1 из комплекта CB703. Скорость продольных волн 2750 м/с. Погрешность продольных волн ±100 м/с.
Образец CB101-2 из комплекта CB101. Скорость продольных волн 5250 м/с. Погрешность продольных волн ±100 м/с.
Сведения о методах измерений
Методы измерений изложены в документе АПЯС.412231.010 РЭ «Дефектоскопы ультразвуковые низкочастотные А1220 MONOLITH, А1220 ANKER. Руководство по эксплуатации».
Нормативные документы
АПЯС 412231.010 ТУ «Дефектоскопы ультразвуковые низкочастотные А1220 MONOLITH, А1220 ANKER. Технические условия».
