Приборы для измерений показателей качества электрической энергии "Ресурс-ПКЭ"

Назначение

Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ» (далее - приборы) предназначены для измерений показателей качества электрической энергии в соответствии с ГОСТ 13109-97, ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017 (раздел 4, пп. 5.1, 5.2, 5.3, 5.4, 5.5, 5.7, 5.8, 5.9, 5.12) и ГОСТ 32144-2013 в однофазных, трёхфазных трёхпроводных и трёхфазных четырёхпроводных электрических сетях переменного тока частотой 50 Гц.

Описание

Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов напряжения и последующей их обработке, основанной на быстром преобразовании Фурье.

Приборы предназначены для автономной работы и работы в составе автоматизированных информационно-измерительных систем.

Приборы выполнены в изолированном корпусе. На лицевой панели приборов расположены дисплей для отображения результатов измерений и вспомогательной информации и клавиатура, позволяющая управлять работой приборов.

В нижней части корпуса приборов расположены винтовые клеммные соединители, предназначенные для подключения к измерительным цепям напряжения; соединители дополнительного входа электропитания для приборов модификаций с электропитанием от измерительных цепей; винтовые клеммные соединители для подключения питающих цепей для приборов модификаций с отдельным входом электропитания. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.

В верхней части корпуса приборов расположены соединители для подключения интерфейсных линий RS-232 и RS-485 и винтовые клеммные соединители для подключения к цепям управления. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.

Приборы выпускаются в модификациях, отличающихся наличием одного или двух каналов трёхфазных измерительных входов (фидеров), количеством измеряемых параметров, конструктивным исполнением, классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017.

Каждый канал измерительных входов имеет три фазных измерительных входа напряжения и один общий измерительный вход, являющийся для фазных измерительных входов общей точкой.

Приборы в зависимости от модификации имеют следующее обозначение:

Ресурс - ПКЭ - Х. Х - ХХ - Х

Количество фидеров (1 или 2)| Обозначение номенклатуры измеряемых параметров

(цифра от 1 до 7)______________________________________________________

Конструктивное исполнение:

ви - для монтажа в щит, с электропитанием от измерительных цепей;

вэ - для монтажа в щит, с отдельным входом электропитания;

ои - для навесного монтажа, с электропитанием от измерительных цепей;

оэ - для навесного монтажа, с отдельным входом электропитания.__________________________________________________________

Класс характеристик процесса измерений по

ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017:

А - класс А;

S - класс S;

- отсутствие символа в данной позиции означает соответствие ГОСТ 13109-97.

Приборы в зависимости от модификации обеспечивают измерение показателей качества электрической энергии, приведённых в таблице 1.

Таблица 1

Продолжение таблицы 1

Ограничение доступа к местам настройки (регулировки) осуществляется путём установки пломб. На приборы для монтажа в щит (модификации «Ресурс-ПКЭ-Х.Х-вХ-Х») устанавливаются две пломбы-наклейки, закрывающие винты крепления корпуса приборов: пломба-наклейка с нанесением знака поверки устанавливается на верхней панели корпуса приборов, пломба-наклейка изготовителя устанавливается на нижней панели корпуса приборов. На приборы для навесного монтажа (модификации «Ресурс-ПКЭ-Х.Х-оХ-Х») при снятых защитных крышках (крышках клеммных отделений) устанавливаются две мастичные пломбы на винты крепления корпуса приборов: пломба с нанесением знака поверки устанавливается в верхней части корпуса приборов, пломба изготовителя устанавливается в нижней части корпуса приборов.

Ограничение доступа к соединителям после выполнения необходимых подключений приборов для навесного монтажа (модификации «Ресурс-ПКЭ-Х.Х-оХ-Х») осуществляется путём пломбирования защитных крышек пользователем (энергоснабжающей организацией) с помощью навесных пломб, устанавливаемых на проволоке, проходящей через отверстия в корпусе и защитной крышке приборов.

Заводской номер наносится на маркировочную табличку, прикрепленную к боковой или задней панели приборов, любым технологическим способом в виде цифрового кода.

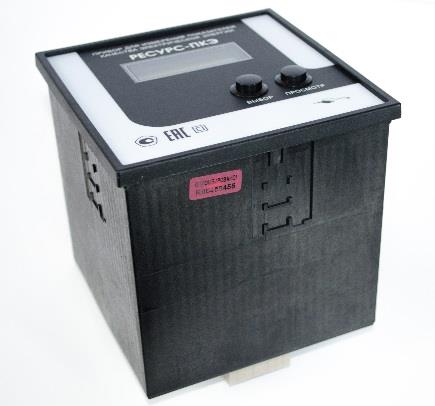

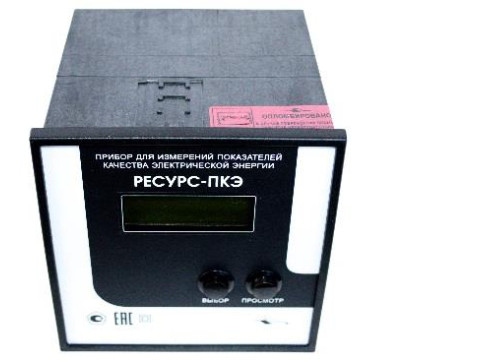

Общий вид приборов для монтажа в щит (модификации «Ресурс-ПКЭ-Х.Х-вХ-Х») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера представлен на рисунке 1.

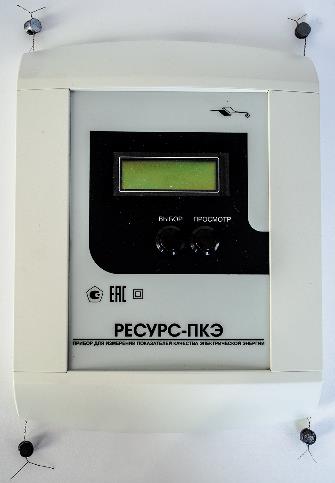

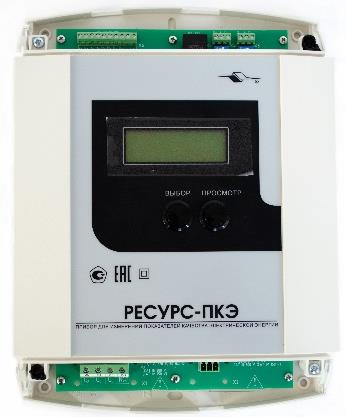

Общий вид приборов для навесного монтажа (модификации «Ресурс-ПКЭ-Х.Х-оХ-Х») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа средств измерений и места нанесения заводского номера представлен на рисунке 2.
