Дефектоскопы ультразвуковые УД4-76
| Номер в ГРСИ РФ: | 32724-06 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "НПП "Промприбор", г.Москва |
Дефектоскопы ультразвуковые УД4-76 предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32724-06 |
| Действует | по 18.08.2031 |
| Наименование | Дефектоскопы ультразвуковые |
| Модель | УД4-76 |
| Приказы |
№334 от
25.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№1222 от
23.06.2026
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f90f5e80-7a39-87fc-7b61-b3f1e4176e70 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-476-76005454-2006 |
| Класс СИ | 27.01 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.10.2011 |
| Номер сертификата | 25286 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 11 от 28.09.06 п.33 |
Производитель / Заявитель
ООО «НПП «Промприбор», РОССИЯ, 105318, г. Москва, ул. Ткацкая, д.1
Россия
105122, а/я 82, юр.адрес 107078, Орликов пер., 6. Тел/факс: (495) 580-37-77, www.npprompribor.ru, E-mail: ndt@npprompribor.ru
Поверка
| Методика поверки / информация о поверке |
УД4-76.76005454.04.01.06РЭ Руководство по эксплуатации на дефектоскопы ультразвуковые УД4-76 п.14 Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 334 (98%) |
| Неуспешных поверок (СИ непригодно) | 7 (2 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
32724-06: Описание типа
2016-32724-06.pdf
Файл устарел
|
Скачать | 102.6 КБ | |
|
32724-06: Методика поверки
2021-mp32724-06.pdf
Файл устарел
|
Скачать | 169.6 КБ | |
|
32724-06: Описание типа
2016-32724-06-1.pdf
Файл устарел
|
Скачать | 102.6 КБ | |
|
32724-06: Описание типа
2026-32724-06.pdf
Файл устарел
|
Скачать | 190.4 КБ | |
|
32724-06: Методика поверки
2021-mp32724-06-1.pdf
Файл устарел
|
Скачать | 169.6 КБ | |
|
32724-06: Описание типа
2026-32724-06-1.pdf
Файл устарел
|
Скачать | 190.4 КБ | |
|
32724-06: Методика поверки
УД4-76.76005454.04.01.06 РЭ
2021-mp32724-06-2.pdf
Файл устарел
|
Скачать | 169.6 КБ | |
|
32724-06: Методика поверки
УД4-76.76005454.04.01.06РЭ
2026-mp32724-06.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
32724-06: Описание типа
2026-32724-06-2.pdf
|
Скачать | 190.4 КБ | |
|
32724-06: Описание типа
2016-32724-06-2.pdf
|
Скачать | 102.6 КБ | |
|
32724-06: Методика поверки
УД4-76.76005454.04.01.06РЭ
2026-mp32724-06-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые УД4-76 предназначены для:
- ручного неразрушающего контроля на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;
- измерений глубины и координат залегания дефектов;
- измерений толщины изделий при одностороннем доступе к ним;
- измерений отношений амплитуд сигналов, отраженных от дефектов;
- измерений эквивалентных размеров дефектов;
- оценки скорости распространения ультразвуковых колебаний (УЗК) в различных материалах.
Описание
Принцип действия дефектоскопов основан на способности УЗК, возбуждаемых пьезоэлектрическими преобразователями, распространяться в контролируемом изделии и отражаться от границ внутренних дефектов и материалов с различной скоростью и затуханием ультразвука. Отраженные от дефектов или неоднородностей контролируемого изделия УЗК воспринимаются пьезоэлектрическими преобразователями, усиливаются, преобразуются в цифровой код, обрабатываются компьютером и выдаются на дисплей. Отображение сигналов на дисплее осуществляется в виде развертки типа А (А-Скан) и типа Б (Б-Скан). На дисплее также отображаются настройка дефектоскопов, измеренные параметры и состояние источника питания.
Дефектоскоп состоит из электронного блока и связанного с ним кабелем преобразователя.
Внешний вид дефектоскопов ультразвуковых УД4-76 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
ДЕФЕКТОСКОП упьтрАЗВУКОВОЙ УД4-76

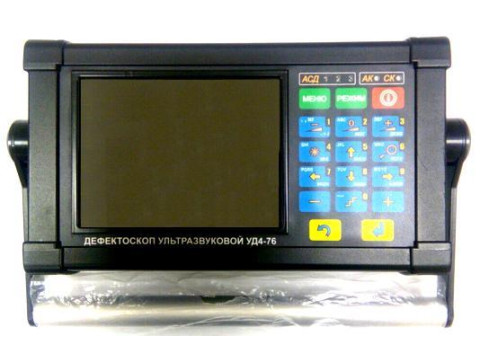

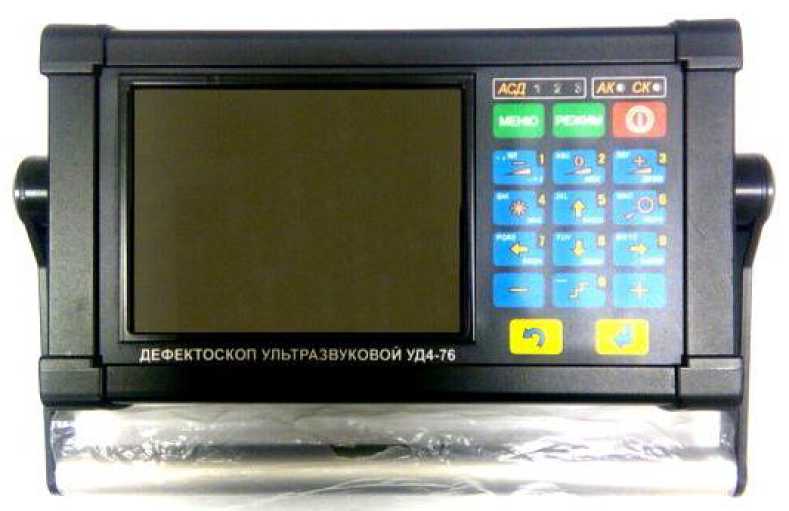

Рисунок 1 - Общий вид дефектоскопов ультразвуковых УД4-76

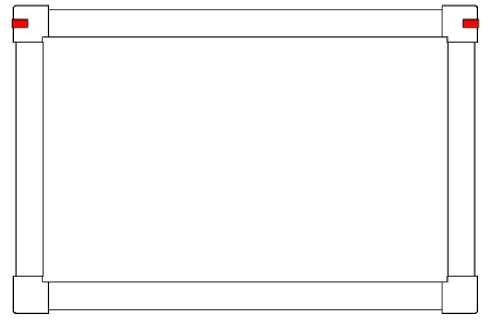

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Дефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UD4 |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.0 |
Программное обеспечение встроено в электронный блок и осуществляет функции индикации и управления. Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО дефектоскопов и измерительную информацию.
Защита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Диапазон частот УЗК, МГц |
от 0,4 до 15,0 |
|
Диапазон установки коэффициента усиления приемного тракта, дБ |
от 0 до 100 |
|
Диапазон установки скорости распространения УЗК, м/с |
от 1000 до 15000 |
|
Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя, ...° |
от 0 до 90 |
|
Диапазон измерений глубины и координат залегания дефектов (по стали), мм |
от 1 до 6000 |
|
Пределы допускаемой основной абсолютной погрешности измерения глубины залегания дефекта, мм где H- численное значение измеренной глубины залегания дефекта, мм |
±(0,1 + 0,005 H) |
|
Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм где X, Y - численные значения измеренных координат дефекта, мм |
±(0,2 + 0,01X), ±(0,2 + 0,01Y) |
|
Диапазон измерений толщины, мм |
от 0,5 до 6000,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений толщины, мм где h- численное значение измеренной толщины изделий, мм |
±(0,1+0,005h) |
Продолжение таблицы 2
|
Диапазон измерений эквивалентного диаметра отражателя, мм |
от 1 до 20 |
|
Диапазон измерений эквивалентной площади отражателя, мм2 |
от 0,8 до 314 |
|
Пределы допускаемой относительной погрешности измерений эквивалентной площади и эквивалентного диаметра отражателя, % |
±15 |
|
Диапазон измерений отношения амплитуд УЗК сигналов, дБ |
от 20 до 80 |
|
Пределы допускаемой основной абсолютной погрешности при измерении отношения амплитуд сигналов, дБ где N - величина измеренного отношения амплитуд сигналов, дБ |
±(0,2+0,03^N) |
|
Максимальная мощность, потребляемая дефектоскопом от сети переменного тока, не более, 1В А |
20 |
|
Г абаритные размеры, не более, мм |
247x147x80 |
|
Масса, не более, кг |
3,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус дефектоскопа методом лазерной гравировки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
№ п/п |
Наименование и условное обозначение |
Кол-во |
|
1 |
Электронный блок дефектоскопа ультразвукового УД4-76 |
1 шт. |
|
2 |
Пьезоэлектрические преобразователи (типы по требованию) |
6 шт.1 |
|
3 |
Кабель соединительный (ПЭП/электронный блок) |
о 2 3 шт. |
|
4 |
Кабель соединительный (ПЭВМ/электронный блок) |
1 3 1 шт. |
|
5 |
Кабель синхронизации |
1 3 1 шт. |
|
6 |
Устройство зарядное АЗУ-2М |
1 шт. |
|
7 |
Аккумуляторный блок питания |
1 шт. |
|
8 |
Сетевой блок питания БП-2 |
3 1 шт. |
|
9 |
Программное обеспечение для обработки результатов контроля на ПЭВМ |
1 комплект3 |
|
10 |
Руководство по эксплуатации УД4-76.76005454.04.01.06РЭ |
1 экз |
|
11 |
Руководство по эксплуатации АЗУ-2М.23535778.002 РЭ |
1 экз |
|
12 |
Чехол для электронного блока дефектоскопа УД4-76 |
1 шт. |
|
13 |
Кейс для запасных частей и принадлежностей |
1 шт. |
|
Примечания: 1 По заказу потребителя из прилагаемой номенклатуры ПЭП, приведенной в приложении Б руководства по эксплуатации. 2 При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП. 3 Поставляется по отдельному заказу потребителя. | ||
Поверка
осуществляется в соответствии с разделом 14 «Методика поверки» руководства по эксплуатации УД4-76.76005454.04.01.06 РЭ на дефектоскопы ультразвуковые УД4-76, согласованным с ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2006 г.
Основные средства поверки:
- осциллограф универсальный С1-99 (регистрационный номер в Федеральном информационном фонде № 8801-88);
- прибор для поверки ультразвуковых дефектоскопов - тестер ультразвуковой МХ01-УЗТ-1 (регистрационный номер в Федеральном информационном фонде № 28971-05);
- комплект образцов ультразвуковых КОУ-2 (регистрационный номер в Федеральном информационном фонде 6612-99);
- комплект ультразвуковых мер толщины КМТ176М-1 (регистрационный номер в Федеральном информационном фонде № 6578-78).
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ТУ 4276-476-76005454-2006 «Дефектоскоп ультразвуковой УД4-76. Технические условия».
