Система измерений количества и показателей качества нефти № 552 месторождения "Тевлинско-Русскинское" ТПП "Когалымнефтегаз" ООО "ЛУКОЙЛ-Западная Сибирь"

Назначение

Система измерений количества и показателей качества нефти № 552 месторождения «Тевлинско-Русскинское» ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь» (далее -СИКН) предназначена для автоматизированных измерений массы нефти и показателей качества нефти при проведении учетных операций.

Описание

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

- объёма нефти с помощью преобразователей расхода, преобразователей давления и температуры;

- плотности нефти с помощью поточных преобразователей плотности, преобразователей давления и температуры на месте эксплуатации или в лабораторных условиях.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта, состоящей из средств измерений (далее - СИ) и оборудования серийного отечественного и импортного изготовления. Заводской номер СИКН № 552.

Конструктивно СИКН состоит из:

- блока измерительных линий (далее - БИЛ), включающих в себя 2 рабочие и 2 резервные измерительные линии;

- блока измерений показателей качества нефти (далее - БИК);

- блока трубопоршневой поверочной установки (далее - ТПУ);

- системы сбора и обработки информации (далее - СОИ);

- узла подключения передвижной поверочной установки;

- системы дренажа нефти.

Средства измерений, входящие в состав СИКН, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, приведены в таблице 1.

Общий вид СИКН представлен на рисунках 1 и 2.

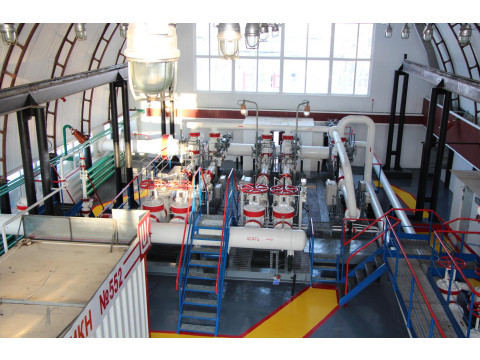

Рисунок 1 - Общий вид СИКН (блок БИЛ)

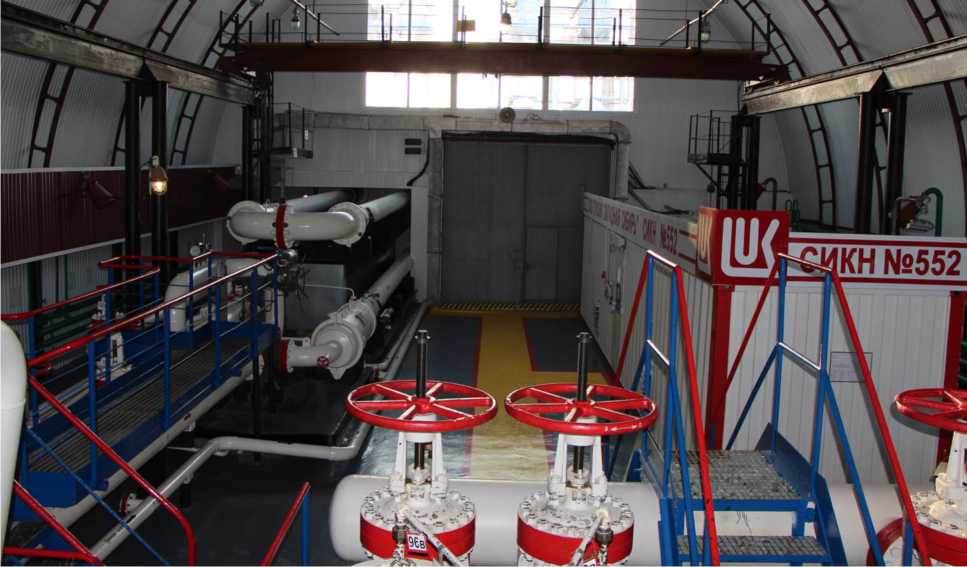

Рисунок 2 - Общий вид СИКН (блоки БИК и ТПУ)

Таблица 1 - Средства измерений, входящие в состав СИКН

В состав СИКН входят показывающие средства измерений давления и температуры, утвержденных типов.

СИКН обеспечивает выполнение следующих функций:

- автоматическое вычисление массы брутто нефти и массы нетто нефти при вводе показателей качества;

- автоматическое измерение технологических параметров (температуры и давления) и показателей качества нефти;

- отображение (индикацию), регистрацию и архивирование результатов измерений;

- поверку преобразователей расхода на месте эксплуатации без прекращения приемо-сдаточных операций;

- контроль метрологических характеристик преобразователей расхода на месте эксплуатации без прекращения приемо-сдаточных операций;

- отбор объединённой пробы нефти по ГОСТ 2517;

- получение сменных, суточных и месячных отчетов, актов приема-сдачи нефти и журналов регистрации показаний средств измерений с выводом данных на дисплей и печатающее устройство;

- дистанционное управление запорной арматурой;

- контроль герметичности запорной арматуры, влияющей на результат измерения СИКН;

- регистрацию и хранение результатов измерений;

- формирование отчетов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

- защиту информации от несанкционированного доступа.

Заводской номер СИКН нанесен типографским способом на информационную табличку в цифровом формате (552), которая устанавливается при входе в помещение, где расположена СИКН.

О бщий вид информационной таблички представлен на рисунке 3.

Пломбирование и нанесение знака поверки на СИКН не предусмотрено. Средства измерений, входящие в состав СИКН пломбируются в соответствии с их описаниями типов. Знак поверки наносится на свидетельство о поверке СИКН.

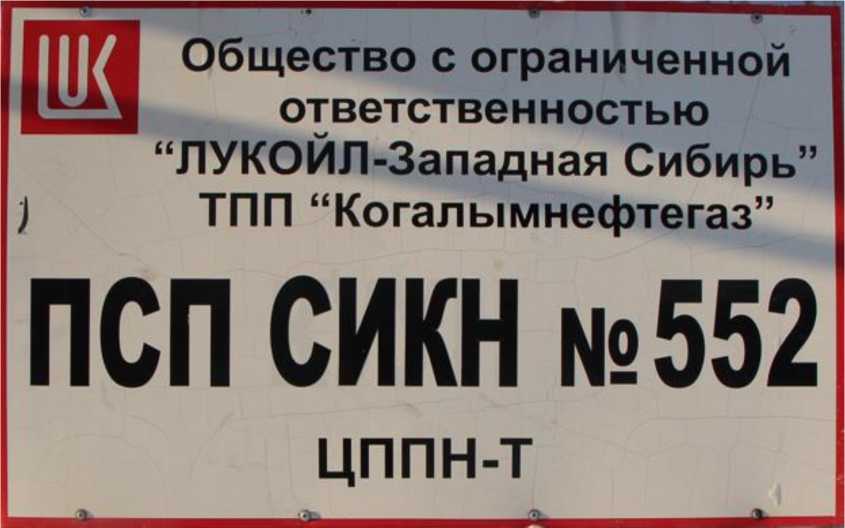

Рисунок 3 - Общий вид маркировочной таблички с заводским номером

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте на базе персонального компьютера, оснащенного монитором, клавиатурой, печатающим устройством.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО от непреднамеренных и преднамеренных изменений, осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт.

Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Х.ХХХ- обозначение метрологически незначимой части ПО, где «Х» может принимать значения от 0 до 9

Нормирование метрологических характеристик СИКН проведено с учетом того, что программное обеспечение является неотъемлемой частью СИКН.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

аблица 3 - Метрологические характеристики

аблица 4 - Основные технические характеристики системы

аблица 5 - Показатели надежности

Знак утверждения типа

наносится на титульные листы паспорта и инструкции по эксплуатации СИКН типографским способом.

Комплектность

аблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в Рекомендации «ГСИ. Масса нефти. Методика выполнения измерений системой измерений массы и показателей качества нефти №552 месторождения «Тевлинско-Русскинское» ТПП «Когалымнефтегаз», утвержденной ГНМЦ ФГУП «ВНИИМ им. Д.И. Менделеева» 15. 11.2005 г.

Нормативные документы

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.1.1)

«Государственная поверочная схема для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости», утвержденная Приказом Росстандарта от 26.09.2022 г. №2356

ГОСТ 8.587-2019 «ГСИ. Масса нефти и нефтепродуктов. Методика (методы) измерений»
