Датчики давления Метран-150
| Номер в ГРСИ РФ: | 32854-13 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ЗАО "Промышленная группа "Метран", г.Челябинск |
Датчики давления Метран-150 (далее - датчики) предназначены для измерения давления абсолютного, избыточного, разности давлений, гидростатического давления (уровня), и обеспечивают непрерывное преобразование измеряемой величины в электрический выходной сигнал постоянного тока 4-20 мА или 0-5 мА или/и в выходной цифровой сигнал на базе HART-протокола.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 32854-13 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 19.11.2028 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики давления | ||||||||||||||||||||||||||||||||||||||||||
| Модель | Метран-150 | ||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1507 от
25.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№1568 от
05.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№1950 от
12.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c9c62e82-0fd7-7ff5-008e-909668c1019d | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2013 | ||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 06.03.2014 Внесены изменения в название методики поверки30.12.2013 утвержден вместо 32854-09 |
| Информация о сертификате | |
| Срок действия сертификата | 30.12.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 299 п. 01 от 06.03.2014Приказ 1533 п. 08 от 30.12.201308д от 16.07.09 п.33204д от 30.04.09 п.107 |
Производитель / Заявитель
АО «ПГ «Метран», РОССИЯ, 454103, Челябинская обл., г.о. Челябинский, вн. р-н Центральный, г. Челябинск, Новоградский пр-кт, д. 15
Россия
454138, Комсомольский пр-т, 29, а/я 9127, Тел./факс (351) 741-46-51, 798-85-10, www.metran.ru, E-mail: metran@metran.ru, CIS-Support@emerson.com
Поверка
| Методика поверки / информация о поверке |
МП-02-2023-20 Государственная система обеспечения единства измерений. Датчики давления Метран-150. Методика поверки
(по 05.08.2025)
МП-НИЦЭ-021-25 Государственная система обеспечения единства измерений. Датчики давления Метран-150. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
Для датчиков изготовленных с 24 января 2023 г.: для датчиков с Pmax от 1600 до 68947 кПа
5 лет
Для датчиков изготовленных с 24 января 2023 г.: для датчиков с Pmax до 1600 кПа
5 лет
Для датчиков изготовленных до 24 января 2023 г.
|
| Зарегистрировано поверок |
410980
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 409339 (100%) |
| Неуспешных поверок (СИ непригодно) | 1641 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
32854-13: Описание типа
2023-32854-13.pdf
|
Скачать | 374.5 КБ | |
|
32854-13: Методика поверки
2023-mp32854-13.pdf
Файл устарел
|
Скачать | 5.9 MБ | |
|
32854-13: Описание типа
2023-32854-13-1.pdf
Файл устарел
|
Скачать | 374.5 КБ | |
|
32854-13: Описание типа
2025-32854-13.pdf
Файл устарел
|
Скачать | 397.9 КБ | |
|
32854-13: Методика поверки
МП-02-2023-20
2023-mp32854-13-1.pdf
Файл устарел
|
Скачать | 5.9 MБ | |
|
32854-13: Методика поверки
МП-НИЦЭ-021-25
2025-mp32854-13.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
32854-13: Описание типа
2025-32854-13-1.pdf
|
Скачать | 397.9 КБ | |
|
32854-13: Методика поверки
МП-02-2023-20
2023-mp32854-13-2.pdf
|
Скачать | 5.9 MБ | |
|
32854-13: Методика поверки
МП-НИЦЭ-021-25
2025-mp32854-13-1.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Датчики давления Метран-150 (далее - датчики) предназначены для измерения давления абсолютного, избыточного, разности давлений, гидростатического давления (уровня), и обеспечивают непрерывное преобразование измеряемой величины в электрический выходной сигнал постоянного тока 4-20 мА или 0-5 мА или/и в выходной цифровой сигнал на базе HART-протокола.
Описание
Основным элементом измерительного механизма датчиков является измерительная емкостная ячейка или тензорезистивный сенсор. Под воздействием давления измерительный механизм датчиков формирует цифровой код, пропорциональный приложенному давлению. Микропроцессор датчика корректирует цифровой код в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Конструкция датчиков позволяет присоединять различные типы фланцев к одному сенсорному модулю, применять датчики в сборе с клапанными блоками различной конструкции и /или выносными разделительными мембранами, использовать в составе измерения расхода в комплексе с сужающими устройствами и осредняющими напорными трубками
Датчики имеют следующие модели, различающиеся по метрологическим характеристикам, геометрическим размерам, видами технологических соединений, видом измеряемого давления, основным элементом измерительного механизма:
- 150CG-модель для измерения избыточного давления с тензорезистивным сенсором или емкостной ячейкой, фланцевое подключение к процессу;
- 150CGR - модель для измерения избыточного давления, с емкостной ячейкой, фланцевое подключение к процессу;
- 150TG/150TGR - модели для измерения избыточного давления с тензорезистивным сенсором, штуцерное подключение к процессу;
- 150TA/150TAR - модели для измерения абсолютного давления с тензорезистивным сенсором, штуцерное подключение к процессу;
- 150CD - модель для измерения разности давлений с тензорезистивным сенсором или емкостной ячейкой, фланцевое подключение к процессу;
- 150CDR- модель для измерения разности давлений с емкостной ячейкой, фланцевое подключение к процессу;
- 150L - датчики гидростатического давления (уровня) с емкостной ячейкой, фланцевое подключение к процессу.
Датчики моделей 150CG, 150TG, 150CD, 150TA имеют исполнение АС для применения на объектах атомной энергетики.
Датчики имеют различные исполнения по материалам деталей, контактирующих с измеряемой средой и иных элементов конструкции в зависимости от заказа.
Датчики в зависимости от значений пределов основной погрешности имеют исполнения: базовое, Р0, РА, РС.
Каждая модель датчика имеет несколько исполнений, отличающихся диапазоном измерений (далее - код диапазона).

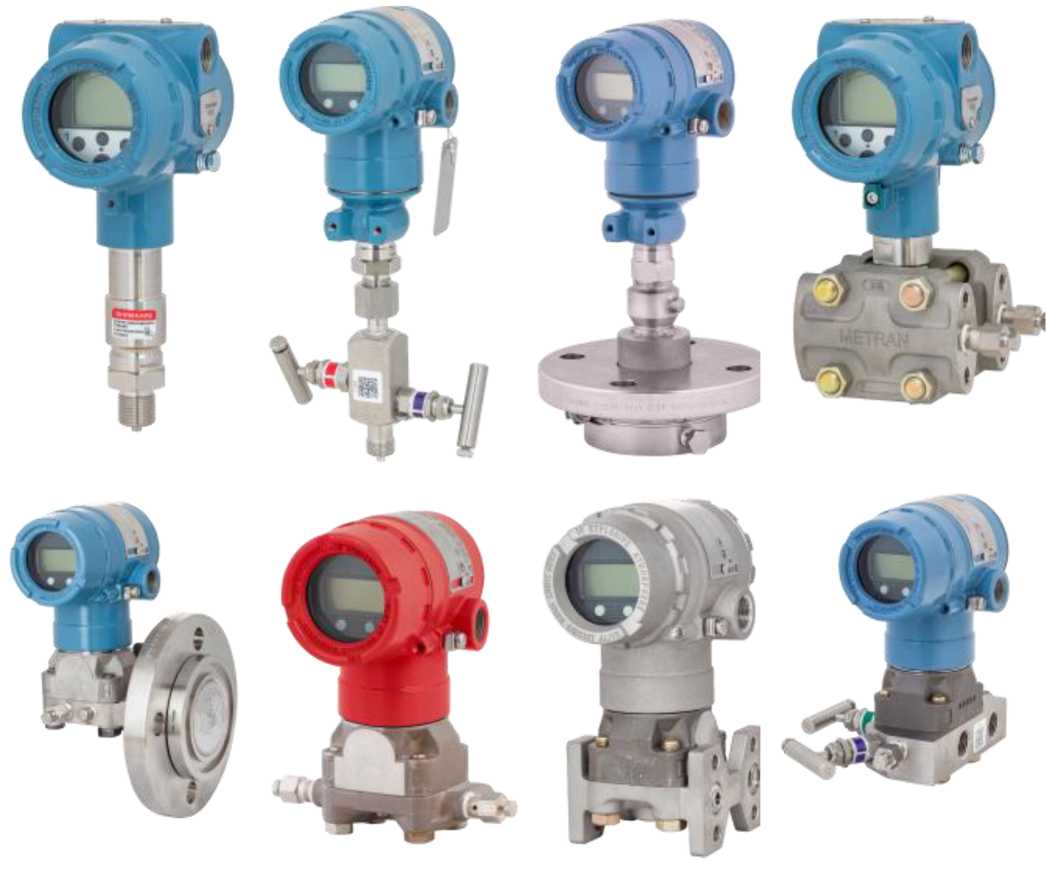

Общий вид датчиков приведен на рисунке 1. Корпус датчика может быть окрашен
в любые цвета по требованию заказчика.
Заводской номер в виде цифрового обозначения наносится на маркировочную табличку любым способом, принятым на предприятии-изготовителе, в месте, указанном на рисунке 2.
Пломбирование датчиков не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид датчиков

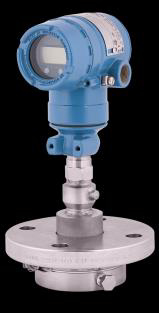

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
ДАТЧИК МЕТРАН-150
ДАТЧКкЕТРАН-ISO
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Встроенное ПО моделей: 150CGR, 150TGR, 150CDR, 150TAR, 150L |
Встроенное ПО моделей: 150CG, 150TG, 150CD, 150TA | ||
|
Идентификационное наименование ПО |
ct_hart7-prod.a90 |
123102A.ABS |
5225RX_X.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 |
не ниже 178 |
не ниже 2.3 |
|
Цифровой идентификатор ПО | |||
Технические характеристики
Таблица 2 - Основные метрологические характеристики датчиков давления
|
Наименование характеристики |
Значение |
|
Диапазоны измерений |
см. таблицу 3 |
|
Пределы допускаемой основной погрешности измерений |
см. таблицу 4 |
|
Вариация выходного сигнала |
не превышает абсолютного значения допускаемой основной погрешности |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры от нормальных условий |
см. таблицу 5 |
|
Предельные значения допускаемого рабочего избыточного давления (Рраб), МПа: - датчиков разности давлений моделей 150CD, 150CDR - датчиков гидростатического давления модели 150L |
4; 10; 25; 35; 40 1) 0,6; 4 1) |
|
Изменение начального значения выходного сигнала датчиков разности давлений моделей 150CD, 150CDR при настройке на Ртах, вызванное изменением рабочего избыточного давления Рраб, % /1 МПа от диапазона выходного сигнала |
от 0,015 до 1,05 1) |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25 до 80 от 84 до 106,7 |
|
1) Значения в зависимости от исполнения. Примечание: Ртах - максимальный верхний предел измерений, в соответствии с таблицей 3. | |
Таблица 3 - Диапазоны измерений
|
Модель датчика |
Максимальный верхний предел измерений Ртах 1), кПа |
Максимальный диапазон измерений 1), кПа |
Минимальный диапазон измерений1)2)Рть, кПа |
|
150CD |
10000,0 |
от -1000,0 до 10000,0 |
0,025 |
|
150CDR |
13789,0 |
от -13789,0 до 13789,0 |
0,025 |
|
150ТА |
40000,0 |
от 0 до 40000,0 |
3,2 |
|
150TAR |
68947,0 |
от 0 до 68947,0 |
2,1 |
|
150CG |
10000,0 |
от -100 до 10000,0 |
0,025 |
|
150CGR |
13789,0 |
от -97,853) до 13789,0 |
0,125 |
|
150TG |
60000,0 |
от -100,0до 60000,0 |
3,2 |
|
150TGR |
68947,0 |
от -100,0 до 68947,0 |
1,73 |
Продолжение Таблицы 3
|
Модель датчика |
Максимальный верхний предел измерений Pmax 1), кПа |
Максимальный диапазон измерений 1), кПа |
Минимальный диапазон измерений1)2)Ртш, кПа |
|
150L |
2068,0 |
от -2068,0 до 2068,0 |
0,63 |
|
^Фактические значения зависят от кода диапазона и указываются в паспорте на изделие и в руководстве по эксплуатации. 2)Минимальный диапазон измерений - минимально допустимая алгебраическая разность между значениями верхнего и нижнего предела измерений. 3)При атмосферном давлении 101,3 кПа. Примечания: 1 . В датчиках могут применяться другие единицы измерения давления, допущенные к применению в Российской Федерации. Информация о единицах измерения давления датчика указана в эксплуатационной документации. 2 При изготовлении и эксплуатации датчик может быть настроен на любой диапазон измерений, лежащий внутри максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений Pmin. Информация о настроенном диапазоне измерений и его основной погрешности заносится в паспорт датчика. | |||
Таблица 4 - Пределы допускаемой основной приведенной к диапазону погрешности измерений
|
Модели датчиков |
Пределы допускаемой основной приведенной к диапазону погрешности измерений1), % | |||
|
Базовое исполнение |
Код Р0 |
Код РА |
Код РС | |
|
150CD, 150CG |
±0,0754), ±0,10 |
- |
±0,2 |
±0,5 |
|
150ТА |
±0,075 |
- | ||
|
150TG |
±0,075 |
- | ||
|
150CDR, 150CGR |
±0,0752), ±0,10 |
±0,0653) | ||
|
150TAR |
±0,075 |
±0,065 | ||
|
150TGR |
±0,075 |
±0,065 | ||
|
150L |
±0,075 |
- | ||
|
1) Пределы допускаемой основной приведенной погрешности измерений указаны для максимальных диапазонов измерений кода диапазона. Пределы допускаемой приведенной погрешности измерений, при настройке датчиков на диапазоны измерений, лежащие внутри максимального диапазона измерений, указаны в руководстве по эксплуатации. 2) Для кода диапазона: 2-5 в соответствии с руководством по эксплуатации. 3) Для кода диапазона: 2-4 в соответствии с руководством по эксплуатации. 4) Для кода диапазона: 2-5, 2T-6T в соответствии с руководством по эксплуатации. | ||||
Таблица 5 - Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений, на каждые 10 °С, % 1)2) |
от ±0,05 до ±6,05 |
|
1) В зависимости от модели датчика и исполнения по материалам. Конкретные значения параметра установлены в технической документации изготовителя и указаны в эксплуатационной документации на датчики. 2)Для диапазона температур от минус 40°С до плюс 85°С. В рабочем диапазоне температур от минус 60°С до минус 40°С дополнительная температурная погрешность увеличивается в 3 раза. | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал: - аналоговый, мА - цифровой |
от 4 до 20, от 0 до 5 HART |
|
Напряжение питания постоянного тока, В: - для датчиков с выходным сигналом 4-20 мА совмещенного с HART - для датчиков с выходным сигналом 0-5 мА |
от 10,5 до 42,4 от 22 до 42 |
|
Сопротивление нагрузки, Ом - для датчиков с выходным сигналом 4-20 мА совмещенного с HART - для датчиков с выходным сигналом 0-5 мА |
от 0 до 1388 от 0 до 3200 |
|
Потребляемая мощность датчика, В-А, не более - для датчиков с выходным сигналом 4-20 мА совмещенного с HART - для датчиков с выходным сигналом 0-5 мА |
0,9 0,7 |
|
Габаритные размеры, мм, не более 1): высота х ширина х длина - модели 150CD, 150CG - модели 150CDR, 150CGR - модели 150TA, 150TG - модели 150TAR, 150TGR - модель 150L |
245х125х135 197x143x163 225x125x90 202x98x135 241x342x200 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Масса датчиков, кг, не более 1) - модели 150CD, 150CG - модели 150CDR, 150CGR - модели 150TA, 150TG - модели 150TAR, 150TGR - модель 150L |
4,0 3,8 1,7 1,7 6,4 |
|
Условия эксплуатации: - температура окружающей среды, °С2) 3) - относительная влажность, % - атмосферное давление, кПа |
от -60 до +85 от 0 до 100 от 66,0 до 106,7 |
|
Климатическое исполнение по ГОСТ 15150-69 (только для моделей 150CD, 150CG, 150TA, 150TG исполнения АС) - УХЛ3.1 - У2 - Т3 |
от +5 °С до +70 °С от -40 °С до +80 °С от -25 °С до +80 °С |
|
Виброустойчивость по ГОСТ Р 52931-20083) |
группы исполнения L3, V1, V2 |
|
Средняя наработка на отказ, ч, не менее - модели 150СD, 150CG, 150TA, 150TG - модели150CDR, 150CGR, 150TAR, 150TGR, 150L - модели 150СD, 150CG, 150TA, 150TGисполнения АС |
200000 200000 270000 |
|
Вид взрывозащиты |
- искробезопасная электрическая цепь уровня «ia» - взрывонепроницаемая оболочка |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015 |
IP66/IP684) |
|
1) В зависимости от исполнения датчика, без учёта монтажных частей и дополнительных узлов. Конкретные значения параметра установлены в технической документации изготовителя и указаны в эксплуатационной документации на датчики. 2) Диапазон температур указан от нижнего предельного значения до верхнего предельного значения, конкретный диапазон рабочих температур определяется при заказе в соответствии с технической документацией изготовителя и указанного в эксплуатационной документации на датчики. 3) В зависимости от исполнения датчика. Конкретные значения параметра установлены в технической документации изготовителя и указаны в эксплуатационной документации на датчики. 4) IP65 - для исполнения датчиков со штепсельными разъемами, в соответствии с руководством по эксплуатации. | |
Знак утверждения типа
наносится на табличку, прикреплённую к корпусу датчика способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Датчик |
Метран-150 |
1 шт. |
В зависимости от заказа |
|
Руководство по эксплуатации |
СПГК.5225.000.00 РЭ |
1 экз.* |
При заказе моделей 150CD, 150CG, 150TA, 150TG |
|
СПГК.5285.000.00 РЭ |
1 экз.* |
При заказе моделей 150CDR, 150CGR, 150TAR, 150TGR, 150L | |
|
СПГК.5295.000.00 РЭ |
1 экз. |
При заказе моделей исполнения АС | |
|
Паспорт |
СПГК.5225.000.00 ПС |
1 экз. |
При заказе моделей 150CD, 150CG, 150TA, 150TG, 150CDR, 150CGR, 150TAR, 150TGR, 150L |
|
СПГК.5295.000.00 ПС |
1 экз. |
При заказе моделей исполнения АС | |
|
Инструкция по настройке |
СПГК.5285.000.00 ИН |
1 экз. |
При заказе моделей 150CDR, 150CGR, 150TAR, 150TGR, с встроенным ЖКИ с кнопками настройки |
|
Инструкция по настройке |
СПГК.5295.000.00 ИН |
1 экз. |
При заказе моделей 150CD, 150CG, 150TA, с встроенным ЖКИ с кнопками настройки |
|
Монтажные части |
В зависимости от заказа | ||
|
Монтажный кронштейн |
В зависимости от заказа | ||
|
Комплект запасных частей |
При заказе моделей исполнения АС |
* Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 датчиков,
поставляемых в один адрес.
Сведения о методах измерений
приведены в разделе 1.3 «Устройство и работа датчика» руководства по эксплуатации СПГК.5225.000.00 РЭ, СПГК.5285.000.00 РЭ и в разделе 1.4 «Устройство и работа датчика» руководства по эксплуатации СПГК.5295.000.00РЭ.
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственная поверочная схема для средств измерений разности давлений до 1-105 Па»;
ТУ 4212-022-51453097-2006 Датчики давления Метран-150. Технические условия.
Другие Датчики давления
