Датчики оксида углерода искробезопасные ДОУИ

Назначение

Датчики оксида углерода искробезопасные ДОУИ предназначены для измерений объемной доли оксида углерода в воздухе рабочей зоны, в том числе шахт и прочих объектов горного производства.

Описание

Принцип действия датчиков оксида углерода искробезопасных ДОУИ (далее -датчики) - электрохимический, измерительная ячейка на основе амперометрического принципа измерения вырабатывает токовый сигнал, пропорциональный содержанию оксида углерода.

Датчики являются стационарными одноканальными автоматическими приборами непрерывного действия.

Конструктивно датчик выполнен в виде двух блоков - электронного и измерительного, соединенных между собой посредством пары разъемов или при помощи удлинительного кабеля. Измерительный блок может быть установлен на специально предусмотренное посадочное место рядом с электронным блоком или отдельно на расстоянии до 30 м.

Электронный блок состоит из двух изолированных камер, жестко скрепленных между собой. В верхней камере находятся электронные платы микроконтроллера и индикатора, а в нижней (под крышкой на петлях) - присоединительные зажимы и кнопки управления. Измерительный блок содержит чувствительный элемент и предусилитель сигнала.

Датчик имеет три кнопки для оперативного управления через систему меню с защитой от несанкционированного доступа, расположенные внутри корпуса электронного блока под накладной панелью.

Способ отбора пробы - диффузионный.

Датчик обеспечивает следующие выходные сигналы:

- показания цифрового индикатора с разрешающей способностью 1 млн-1;

- два унифицированных искробезопасных аналоговых сигнала по напряжению от 0,4 до 2,0 В, соответствующие двум диапазонам измерений объемной доли оксида углерода от 0 до 50 млн-1 и от 0 до 200 млн-1;

- цифровой сигнал по интерфейсу RS485, протокол Modbus (по дополнительному заказу);

- релейный выход типа "сухой контакт", размыкающийся при достижении заданных пороговых значений, а также в случае обнаружения критической ошибки встроенной системой диагностики.

Общий вид датчика представлен на рисунке 1.

Конструкцией датчиков предусмотрена пломбировка корпуса электронного блока от несанкционированного доступа битумной мастикой и (или) навесными пломбами. Схема пломбировки корпуса электронного блока приведена на рисунках 2 и 3.

Заводской номер датчика в цифровом формате наносится:

- методом гравировки на маркировочную табличку, расположенную на передней панели измерительного блока;

- типографским способом на маркировочную табличку, расположенную на передней панели электронного блока.

Общий вид маркировочных табличек приведен на рисунках 1 и 3.

Нанесение знака поверки на средство измерений не предусмотрено.

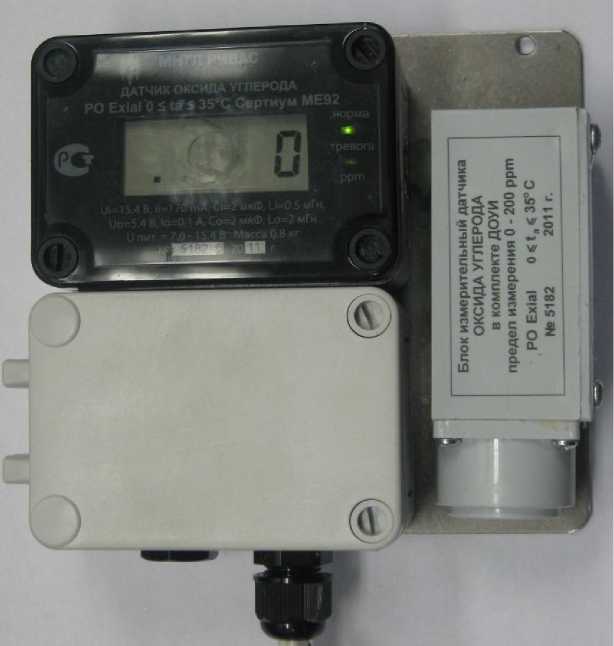

Рисунок 1 - Общий вид датчика, место нанесения заводского номера на маркировочную табличку, расположенную на передней панели измерительного блока

Рисунок 2 - Место пломбировки от несанкционированного доступа навесной пломбой

Пломбировка битумной мастикой

МНТП РИВАС

ДАТЧИК ОКСИДА УГЛЕРОДА ДОУИ РО Ex la I Ма О < ta < 35’С ЛАБ-EX НВ82

норна

тревога

Место нанесения знака утверждения типа

ЕАС

ppm

UI91S.4 В, О«0, U=O. Uo=6.3 В. Со=2 нкФ, Мн>2 нГн,

Место нанесения заводского номера

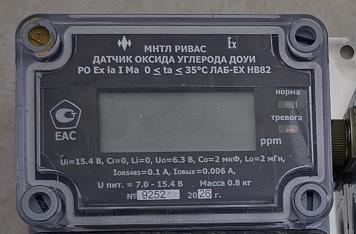

Рисунок 3 - Общий вид маркировочной таблички, расположенной на передней панели корпуса электронного блока, место пломбировки от несанкционированного доступа битумной мастикой, место нанесения заводского номера

и место нанесения знака утверждения типа

Программное обеспечение

Датчики имеют встроенное программное обеспечение (далее - ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерений объемной доли оксида углерода в воздухе рабочей зоны и обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного преобразователя;

- отображение результатов измерений на жидкокристаллическом дисплее;

- формирование выходного аналогового и цифрового сигналов;

- диагностику аппаратной части датчика и целостности фиксированной части встроенного ПО.

ПО датчика реализует следующие расчетные алгоритмы:

1) вычисление значений объемной доли оксида углерода на основании данных от электрохимической измерительной ячейки;

2) вычисление значений выходного аналогового сигнала.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние встроенного ПО датчиков учтено при нормировании метрологических характеристик.

Датчики имеют защиту ПО от преднамеренных или непреднамеренных изменений.

Защита ПО по Р 50.2.077-2014 соответствует уровню «средний».

Технические характеристики

Таблица 2 - Основные метрологические характеристики датчиков

Таблица 3 - Прочие метрологические характеристики датчиков

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надёжности

Знак утверждения типа

1) на титульный лист руководства по эксплуатации и паспорта типографским способом;

2) на маркировочную табличку, расположенную на передней панели корпуса электронного блока, типографским способом (рисунок 3).

Комплектность

Таблица 6 - Комплектность датчиков

Сведения о методах измерений

приведены в разделе 11 «Порядок работы с датчиком» документа РЭ 421512-005-17282729-06 «Датчик оксида углерода искробезопасный ДОУИ. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ТУ 421512-005-17282729-06 Датчик оксида углерода искробезопасный ДОУИ.

Технические условия
