Твердомеры HP-A, HP-AS, HPE II Shore A
| Номер в ГРСИ РФ: | 34009-12 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Фирма "Heinrich Bareiss Prufgeratebau GmbH", Германия |
Для измерений твердости изделий из мягкой резины, природного каучука, мягкого хлорвинила, кожи в производственных и лабораторных условиях в резиновой и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 34009-12 |
| Действует | по 09.10.2027 |
| Наименование | Твердомеры |
| Модель | HP-A, HP-AS, HPE II Shore A |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 930337b2-1ca4-3e98-007b-17e42fc5418f |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.02 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Примечание | 04.12.2012 утвержден вместо 34009-07 |
| Информация о сертификате | |
| Срок действия сертификата | 04.12.2017 |
| Номер сертификата | 48962 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1094 п. 07 от 04.12.201203 от 01.03.07 п.16 |
Производитель / Заявитель
Фирма "Bareiss Prufgeratebau GmbH", Германия; Фирма "Heinrich Bareiss Prufgeratebau GmbH", Германия (срок свидетельства: 09.10.2022 г.)
Германия
D-89610 Oberdischengen, Breiteweg 1, Federal-Republic of Germany, тел.++49 7305 7017, факс ++497305 22577
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.406-80 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 648 (99%) |
| Неуспешных поверок (СИ непригодно) | 6 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
34009-12: Описание типа
2018-34009-12.pdf
|
Скачать | 152.9 КБ | |
|
34009-12: Методика поверки
2022-mp34009-12.pdf
|
Скачать | 67 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Твердомеры HP-A, HP-AS, HPE II Shore A (далее - твердомеры) предназначены для измерений твердости изделий из мягкой резины, природного каучука, мягкого хлорвинила, кожи.
Описание
Принцип действия твердомеров основан на измерении глубины погружения индентора с геометрическими размерами по ГОСТ 263-75 в испытываемый образец под действием силы, действующей перпендикулярно образцу. Вылет индентора от опорной поверхности твердомера составляет (2,50+0,04) мм. Измерение твёрдости происходит при контакте опорной поверхности прибора с поверхностью образца в течении определённого времени. Сила, под действием которой индентор погружается в образец, обеспечивается калиброванной пружиной. Глубина погружения индентора в образец 0 мм соответствует числу твёрдости 100 по шкале Шора А, что происходит, например, когда опорную поверхность плотно прижимают к стеклянной пластинке.
Твердомеры представляют собой переносные средства измерений. Конструктивно приборы состоят из пружинного устройства приложения нагрузки и механического стрелочного устройства для отображения чисел твёрдости у HP-A и HP-AS (электронного цифрового - у HPE II Shore А).
Модификация HPE II Shore A оснащена регулятором времени считывания результата измерения и передачей сигнала через интерфейс RS232 на ПК.
Конструкция твердомеров надёжно защищена, корректировка заводских настроек и программ без нарушения пломб невозможна.
Внешний вид твердомеров приведён на рисунке 1.
Б)

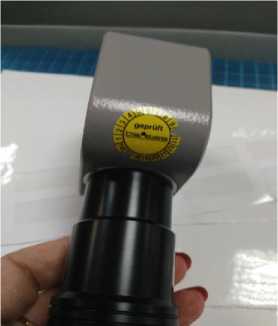

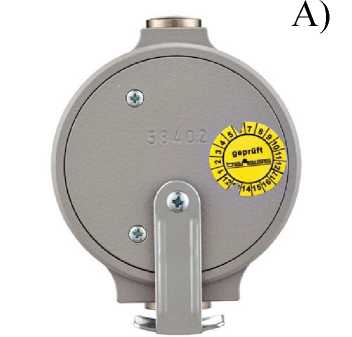

Рисунок 2 - Схема пломбировки от несанкционированного доступа твердомеров HP-A, HP-AS - А),

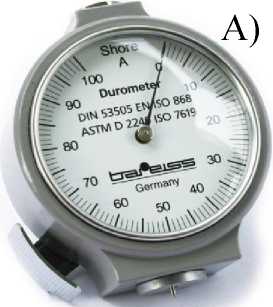

Рисунок 1 - Внешний вид твердомеров HP-A, HP-AS - А), HPE II Shore A - Б)
Б)
HPE II Shore A - Б)
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения твердости, числа твердости HA |
от 10 до 90 |
|
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости HA |
±1 |
|
Предварительная нагрузка, Н (гс) |
0,549+0,080 (56+8) |
|
Нагрузка, Н (гс) |
8,063+0,080 (822+8) |
|
Диаметр стержня индентора, мм |
1,25±0,15 |
|
Угол конусной части индентора, о |
35±0,25 |
|
Диаметр площадки срезанной части конуса, мм |
0,79±0,03 |
|
Вылет индентора от опорной поверхности твердомера, мм |
2,50+0,04 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: | |
|
- температура воздуха ,°С |
от 5 до 40 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Питание: | |
|
HP-A, HP-AS |
- |
|
HPE II Shore A: | |
|
- батарея напряжением, В |
3,6 |
|
Габаритные размеры мм, не более : HP-A, HP-AS | |
|
- длина |
85 |
|
- ширина |
65 |
|
- высота |
45 |
|
HPE II Shore A | |
|
- длина |
160 |
|
- ширина |
70 |
|
- высота |
55 |
|
Масса, кг, не более | |
|
HP-A, HP-AS |
0,230 |
|
HPE II Shore A |
0,370 |
Знак утверждения типа
наносится на титульные листы руководств по эксплуатации НР-01РЭ, HPE П-01РЭ типографским или иным способом.
Комплектность
Таблица 3
|
Наименование |
HP-A, HP-AS |
HPE II Shore A |
|
Твердомер |
1 шт. |
1 шт. |
|
Футляр с принадлежностями |
- |
1 шт. |
|
Чехол |
1 шт. |
- |
|
Кабель интерфейса RS232-HPE II |
- |
1 шт. |
|
Контрольное кольцо 40 Shore |
- |
1 шт. |
|
Руководство по эксплуатации* |
1 экз. |
1 экз. |
- для приборов НР-A, НР-AS: НР-01РЭ, для прибора НРЕ II Shore A: HPE П-01РЭ
Поверка
осуществляется по ГОСТ 8.406-80 «ГСИ. Твердомеры для резины. Методы и средства поверки».
Основные средства поверки:
микрометры МК25 мм, МК125; регистрационный номер № 16492-97;
весы для статического взвешивания ВЭЛТ 1100, регистрационный номер № 21370-06;
микроскоп инструментальный с цифровым отсчётом БМИ-1Ц, регистрационный номер № 4184-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на руководство по эксплуатации.
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы
ГОСТ 263-75. Резина. Метод определения твердости по Шору А.
Техническая документация фирмы «Heinrich Bareiss Prufgeratebau GmbH», Германия.
