Измерители теплопроводности ИТС-1

Назначение

Измерители теплопроводности ИТС-1 (далее - приборы) предназначены для измерения теплопроводности и теплового сопротивления строительных и теплоизоляционных материалов методом стационарного теплового потока.

Описание

Приборы выполнены в корпусе, внутрь которого встроена измерительная ячейка (теплозащитный кожух, нагреватель и холодильник) и электронный блок.

Принцип действия приборов основан на создании проходящего через исследуемый плоский образец стационарного теплового потока, измерении плотности теплового потока, температуры противоположных граней и определении по этим данным теплопроводности и теплового сопротивления образца.

Приборы обеспечивают:

- измерение теплопроводности материала и его теплового сопротивления;

- фиксацию результатов в энергонезависимой памяти и просмотр данных измерений;

- расчет теплового сопротивления по известной теплопроводности и толщине материала и необходимой толщины материала заданной теплопроводности по заданному тепловому сопротивлению.

Место пломбирования от несанкционированного доступа расположено на нижней стороне корпуса между передними ножками на винте крепления корпуса. Это место одновременно является местом нанесения оттиска клейма при поверке. Фотографии общего вида и места пломбирования представлены на рисунках 1-2.

Рисунок 1 - Общий вид прибора

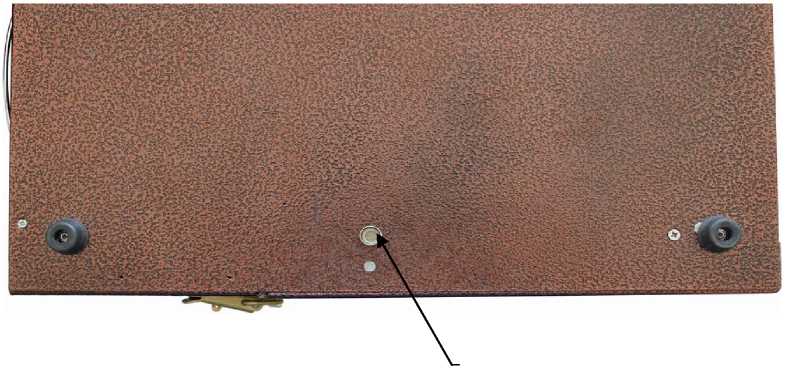

Место пломбирования

Рисунок 2 - Место пломбирования и клеймения

Программное обеспечение

Программное обеспечение реализовано на микросхеме Flash-микроконтроллера с защитой от считывания и перезаписи: тип микроконтроллера MSP430F149 фирмы «Texas Instruments» (США).

Управляющая программа микроконтроллера реализует алгоритм:

а) поддерживания стабильной температуры нагревателя и холодильника;

б) измерения и усреднения мощности нагревателя;

в) определения достижения условия стационарности теплового потока;

г) расчёта теплопроводности и теплового сопротивления материала.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Программное обеспечение не влияет на метрологические характеристики.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «А».

Относительное отличие тестовых результатов вычислений от опорных (6) не превышает 0,01.

Технические характеристики

Диапазон измерений теплопроводности, Вт/(м • К).................................от 0,02 до 1,5

Диапазон измерений теплового сопротивления, м2^К/Вт..............................0,01...1,5

Пределы допускаемой относительной погрешности измерения теплопроводности и теплового сопротивления, %

Время измерения, ч............................от 0,5 до 2,5

Питание от сети переменного тока напряжением, В; с частотой, Гц .......220±22; 50

Потребляемая мощность от сети, Вт, не более

Габаритные размеры (длина х ширина х высота), мм, не более................290x190x135

Масса, кг, не более

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Климатические условия применения:

- рабочий диапазон температур окружающего воздуха, °С.........................от 10 до 35

- относительная влажность воздуха, % при +20 °С, не более

- атмосферное давление, кПа ....................от 84 до 106,7

Знак утверждения типа

наносится наклейкой на заднюю панель прибора и печатается типографским способом в левом верхнем углу титульного листа Руководства по эксплуатации НКИП.408121.100 РЭ.

Комплектность

Таблица 2

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в разделе 5 Руководства по эксплуатации «ИТС-1 Измеритель теплопроводности. Руководство по эксплуатации НКИП.408121.100 РЭ».

Нормативные документы

1. ГОСТ 8.140-82 «Государственный первичный эталон и государственная поверочная схема для средств измерений теплопроводности твёрдых тел»

2. ГОСТ 7076-99 «Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме»

3. ТУ 4211-010-7453096769-06 «Измерители теплопроводности ИТС-1. Технические условия»
