Приборы для измерений отклонений от круглости Formtester MMQ 100
| Номер в ГРСИ РФ: | 34853-13 |
|---|---|
| Производитель / заявитель: | Фирма "Mahr GmbH", Германия |
Для измерений отклонения от круглости и расположения поверхностей вращения методом измерений отклонений радиуса-вектора и в декартовой системе координат с последующей математической обработкой результатов измерений и их выводом на печать в цехах и лабораториях промышленных предприятий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 34853-13 |
| Действует | по 13.06.2018 |
| Наименование | Приборы для измерений отклонений от круглости |
| Модель | Formtester MMQ 100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a0b01a94-0ba1-f1ba-55c4-4cc6519c71bd |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Примечание | 13.06.2013 утвержден вместо 34853-07 |
| Информация о сертификате | |
| Срок действия сертификата | 13.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 588 п. 11 от 13.06.201307 от 17.05.07 п.60 |
Производитель / Заявитель
Фирма "Mahr GmbH", ГЕРМАНИЯ
Германия
P.O. Box 1853, 37008, Goettingen Brauweg 38, 37073 Goettingen тел.+49 551-7073-800 факс+49 551-7073-888 D-73446 Оberkochen, тел.01803 336336, факс 07364 202524. Reutlinger Strasse 48 D-73728 Esslingen, Germany, E-mail: info@mahr.de, mahr.es@mahr.de
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.481-82 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 37 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
34853-13: Описание типа
2013-34853-13.pdf
|
Скачать | 85.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Приборы Formtester MMQ 100 предназначены для измерений отклонения от круглости и расположения поверхностей вращения методом измерений отклонений радиуса-вектора в декартовой системе координат с последующей математической обработкой результатов измерений и их выводом на печать в цехах и лабораториях промышленных предприятий.
Описание
Приборы состоят из механической части, первичного измерительного преобразователя, электронного блока и устройства обработки, отображения и вывода информации на печать
Механическая часть служит для установки, центрирования и нивелирования контролируемой поверхности,
Первичный измерительный преобразователь служит для преобразования геометрических отклонений профиля поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок обрабатывает электрические сигналы, поступающие с первичного измерительного преобразователя.
Устройство обработки, отображения и вывода информации дает возможность работать на базе специализированного или персонального компьютера.
Прибор позволяет осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса и 2RC с фазовой коррекцией;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны и прилегающих окружностей;
- расчет максимального отклонения профиля;
- обработка результатов измерений и вывод протоколов на печать.
Форма представления информации может быть различна. Например, в виде графиков в полярных или декартовых координатах, таблицах, протоколах.
Приборы позволяют измерять следующие виды отклонений формы и расположения поверхностей:
- отклонение от круглости профиля;
- отклонение от перпендикулярности профиля сечения торцевой поверхности;
- отклонение от концентричности;
- отклонение от соосности;
- эксцентриситет;
- угол наклона профиля;
- биение;
- отклонение от цилиндричности

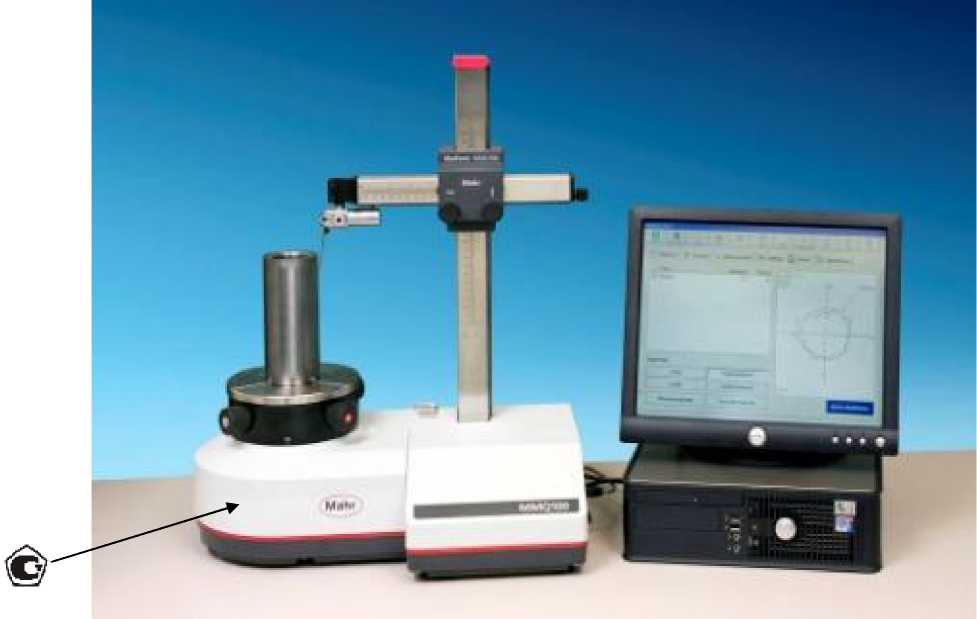

Рисунок 1 - Общий вид прибора для измерений отклонений от круглости Formtester MMQ 100 и место нанесения знака утверждения типа
Программное обеспечение
Вычислительные алгоритмы EasyForm расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО EasyForm блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
MarWin |
EasyForm |
4.0.хххх |
Код доступа |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является код доступа, предоставляемый фирмой-изготовителем и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО.
Защита программного обеспечения приборов для измерений отклонений от круглости Formtester MMQ 100 соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
|
Диапазон измерений, мкм |
±(от 2 до 1000) |
|
Пределы допускаемой осевой погрешности прибора, мкм+мкм/мм высоты измерения -отклонение от круглости от прилегающей окружности - отклонение от круглости от средней окружности |
0,05+0,001h 0,025+0,001h |
|
Пределы допускаемой радиальной погрешности, мкм+мкм/мм радиуса измерения |
0,07+0,001h |
|
Отклонение от прямолинейности перемещения по оси Z/100mm, мкм |
0,25 |
|
Пределы допускаемой относительной погрешности измерений отклонений от круглости, % |
10 |
|
Диапазон центрирования, мм |
±2 |
|
Диапазон нивелирования углов, ° |
±0,6 |
|
Способ центрирования и нивелирования стола |
ручной |
|
Скорость вращения шпинделя, об/мин |
1, 66; 5; 10 |
|
Разрешение, мкм |
0,01 |
|
Максимальный диаметр измеряемой детали,мм |
420(620) |
|
Максимальная высота измеряемой детали, мм |
490(б40) |
|
Габаритные размеры, мм -длина; -ширина; высота |
470 300 545 |
|
Масса прибора, не более кг |
28 |
|
Питание |
220 В ± 10 %/ 50 Гц |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации приборов для измерений отклонений от круглости Formtester MMQ 100 типографским способом и на переднюю панель стола методом наклейки
Комплектность
В комплект поставки входят:
|
1) Базовый модуль, состоящий из: регулировочного стола и стойки, |
1 шт. |
|
радиального рычага, рабочего стола и двух датчиков | |
|
2) Специализированный или персональный компьютер |
1 шт. |
|
3) Принтер |
1 шт. |
|
4) Комплект щупов (T2W, T6W) различной конфигурации |
2 компл. |
|
5) Комплект приспособлений для крепления деталей |
1 компл. |
|
6) Эталонная полусфера (радиус 50 мм, отклонение от круглости |
1 шт. |
|
0,04 мкм) | |
|
7) Эталонная оптическая плоскость 0 150 мм, отклонение от |
1шт. |
|
плоскости 0,2 мкм | |
|
8) Образцовый цилиндр 0 80 и 100 мм, с отклонением от |
2 шт. |
цилиндричности 1 мкм
Поверка
осуществляется по документу ГОСТ 8.481-82 «ГСИ. Кругломеры. Методы и средства поверки».
Сведения о методах измерений
Метод измерений изложен в документе «Приборы для измерений отклонений от круглости Formtester MMQ 100. Руководство по эксплуатации».
Нормативные документы
МИ 1920-88 ГСИ. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения.
Техническая документация фирмы Mahr GmbH, Германия.
Рекомендации к применению
