Измерители оптической мощности PPM-350
| Номер в ГРСИ РФ: | 35105-10 |
|---|---|
| Производитель / заявитель: | Фирма "EXFO Electro-Optical Engineering Inc.", Канада |
| 35105-10: Описание типа СИ | Скачать | 173 КБ |
Для измерений оптической мощности в волоконно-оптических кабелях пассивных оптических сетей (PON) в системах "волокно в дом" (FTTH). Область применения: измерение мощности в оптических кабелях при настройке и ремонте систем FTTH.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35105-10 |
| Наименование | Измерители оптической мощности |
| Модель | PPM-350 |
| Модификации | РРМ-351В, РРМ-352В, РРМ-352В-EG, РРМ-352В-EG-ER |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 37 |
| Год регистрации | 2010 |
| Страна-производитель | Канада |
| Примечание | Взамен № 35105-07 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40915 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.565 |
Производитель / Заявитель
Фирма "EXFO Electro-Optical Engineering Inc.", Канада
Канада
400, Godin Avenue, Vanier (Quebec), G1M 2K2 Canada
Поверка
| Методика поверки / информация о поверке | МИ 2505-98 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 127 |
| Найдено поверителей | 13 |
| Успешных поверок (СИ пригодно) | 125 (98%) |
| Неуспешных поверок (СИ непригодно) | 2 (2%) |
| Актуальность информации | 23.04.2024 |
Поверители
Скачать
| 35105-10: Описание типа СИ | Скачать | 173 КБ |
Описание типа
Назначение
Измерители оптической мощности PPM-350 (далее - PON-измерители) предназначены для измерений оптической мощности в волоконно-оптических кабелях пассивных оптических сетей (PON) в системах «волокно в дом» (FTTH).
Описание
Принцип действия PON-измерителей основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. 2-портовый PON-измеритель с помощью внутреннего разветвителя позволяет измерять уровни входящего и исходящего потока в сквозном режиме передачи одновременно для всех сигналов. Наличие встроенных фильтров позволяет измерять мощность индивидуально для каждой длины волны: 1310, 1490 и 1550 нм. Серия PPM-350 представлена шестью моделями: PPM-351B, PPM-352B, PPM-352B-EG, PPM-352B-EG-ER, PPM-352C и PPM-353C. Измерители моделей PPM-352C и PPM-353C могут опционально иметь в своем составе визуальный детектор повреждений (VFL), который позволяет зрительно оценивать целостность волоконно-оптической линии. PON-измеритель функционирует под управлением микроконтроллера, использовано встроенное программное обеспечение. PON-измерители выполнены в малогабаритном пластмассовом корпусе.
Измерители соответствуют рангу рабочего средства измерений средней мощности согласно поверочной схеме ГОСТ 8.585-2005.

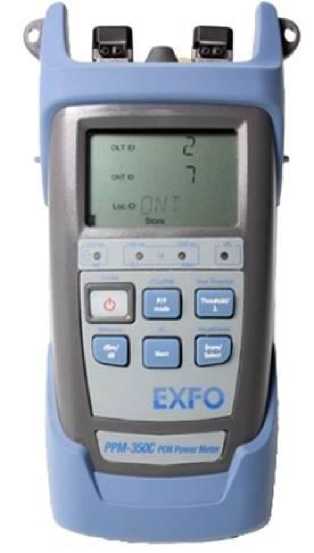

Рисунок 1 - Общий вид измерителей оптической мощности PPM-350

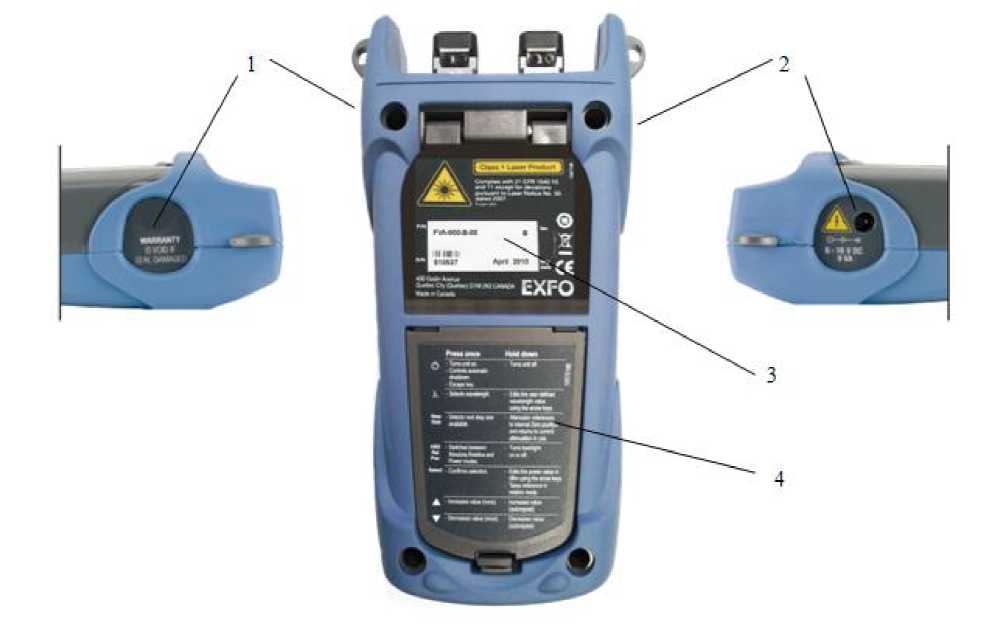

Рисунок 2 - Схема корпуса измерителей оптической мощности PPM-350 (вид сзади/сбоку) 1, 2 - места нанесения защитных наклеек; 3 - место нанесения маркировки (под откидывающейся подставкой); 4 - аккумуляторный отсек.
Программное обеспечение
PON-измеритель функционирует под управлением микроконтроллера, используется встроенное программное обеспечение (ПО). ПО состоит из единого модуля, выполняющего функции определения вносимого ослабления в зависимости от числа шагов микроэлектродвигателя, управляющего положением светофильтра, и отображения на экране прибора информации в удобном для оператора виде.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части PON-измерителя. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LE0292 |
|
Номер версии (идентификационный номер) ПО |
1.0.9.2 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Технические характеристики
Метрологические и технические характеристики PON-измерителей приведены в таблицах 2 - 4.
Таблица 2
|
Характеристика |
Модель | ||||
|
PPM-351B |
PPM-352B |
PPM-352B-EG |
PPM-352B-EG-ER | ||
|
Число измерительных портов |
1 |
2 |
2 |
2 | |
|
Длины волн калибровки, нм |
1310, 1490, 1550 | ||||
|
Диапазон измерений уровня оптической мощности для непрерывного потока данных, дБм |
1310 нм 1490 нм 1550 нм |
-15...+5,5 -33...+1 -36...+15 |
-15...+5,5 -33...+1 -36...+15 |
-24...+5,5 -33...+1 -36...+15 |
-40...+10 -40...+12 -40...+25 |
|
Диапазон измерений уровня оптической мощности на длине волны 1310 нм в прерывистом режиме, дБм |
-15...+5,5 |
-15...+5,5 |
-24...+5,5 |
-33...+10 | |
Таблица 3
|
Характеристика |
Модель | ||
|
PPM-352C |
PPM-353C | ||
|
Число измерительных портов |
2 |
2 | |
|
Длины волн калибровки, нм |
1310, 1490, 1550 |
1310, 1490 | |
|
Диапазон измерений уровня оптической мощности для непрерывного потока данных, дБм |
1310 нм 1490 нм 1550 нм |
-40...+8 -40...+12 -40...+25 |
-40...+8 -40...+12 |
|
Диапазон измерений уровня оптической мощности на длине волны 1310 нм в прерывистом режиме, дБм |
-30...+8 | ||
|
Диапазон измерений уровня мощности непрерывного оптического излучения на длинах волн калибровки, дБм |
-40...+25 | ||
Таблица 4
|
Вносимые потери в сквозном режиме, дБ, не более |
1,7 |
|
Пределы допускаемого значения относительной погрешности измерений уровня мощности непрерывного оптического излучения на длинах волн калибровки при уровне мощности (-7±0,5) дБм, дБ |
±0,5 |
|
Электропитание |
3 батареи типа AA |
|
Габаритные размеры измерителя, мм, не более |
195x100x57 |
|
Масса измерителя, кг, не более |
0,4 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при +20оС, %, не более |
- 10 ...+ 50 95 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.
Комплектность
Комплектность PON-измерителя представлена в таблице 5.
Таблица 5
|
Наименование |
Количество, шт. |
|
Измеритель оптической мощности PPM-350 |
1 |
|
Батарея типа АА |
3 |
|
Диск с ПО |
1 |
|
Кабель RS-232 (для PPM-350B) |
1 |
|
Кабель USB (для PPM-350C) |
1 |
|
Комплект эксплуатационной документации |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по документу ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основное средство поверки:
Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС, ГР СИ № 53225-13.
Основные метрологические характеристики:
Диапазон измеряемой средней мощности оптического излучения: от 10-10 до 10-2 Вт.
Диапазон длин волн исследуемого излучения: 600 - 1700 нм. Пределы допускаемой относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне от 10-10 до 2-10’3 Вт ± 2,5 %, в диапазоне от 240’3 до 10-2 ± 3,5 %.
Сведения о методах измерений
«Измерители оптической мощности PPM-350. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 8.585-2013. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
2. ГОСТ Р 8.720-2010. «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
3. Техническая документация фирмы-изготовителя.
