Радиометры радона и его дочерних продуктов распада РАМОН-02

Назначение

Радиометры радона и его дочерних продуктов распада «РАМОН-02» (далее -радиометры) предназначены для измерения эквивалентной равновесной объемной активности (ЭРОА) радона-222 (Rn) в воздухе.

Описание

Принцип действия радиометров основан на отборе аэрозолей дочерних продуктов распада радона на аэрозольные фильтры с последующим измерением активности альфа -излучателей RaA, RaC’. Регистрация альфа-излучения производится с помощью полупроводникового кремниевого детектора альфа-частиц. Управление работой радиометра осуществляется микроконтроллером.

Микроконтроллер выполнен на микросхеме фирмы ATMEL типа ATmega 128. Управление режимами работы осуществляется 4-х кнопочной клавиатурой. Имеется память для записи результатов трехсот измерений, часы реального времени. Информация выводится на жидкокристаллический индикатор (ЖКИ), имеется звуковая сигнализация, предусмотрена возможность связи с ПЭВМ.

Радиометры выпускаются в двух модификациях: «РАМОН-02», для работы в полуавтоматическом режиме, и «РАМОН-02А», для работы в автоматическом режиме (работа без помощи оператора).

Отбор аэрозольных проб производится на спектрометрический фильтр типа АФА-РСП-20 («РАМОН-02») или спектрометрическую фильтрующую ленту АФА-РСП («РАМОН-02А») с помощью воздухозаборного устройства.

Аккумуляторная батарея обеспечивает не менее двухсот измерений в автоматическом режиме и не менее семидесяти измерений в полуавтоматическом режиме без дополнительной подзарядки.

Радиометры являются переносными приборами, состоящими из пластмассового корпуса и размещенного в нем металлического каркаса с блоком детектирования альфа-излучения, микроконтроллером, автономным источником питания, воздухозаборным устройством.

Место пломбирования

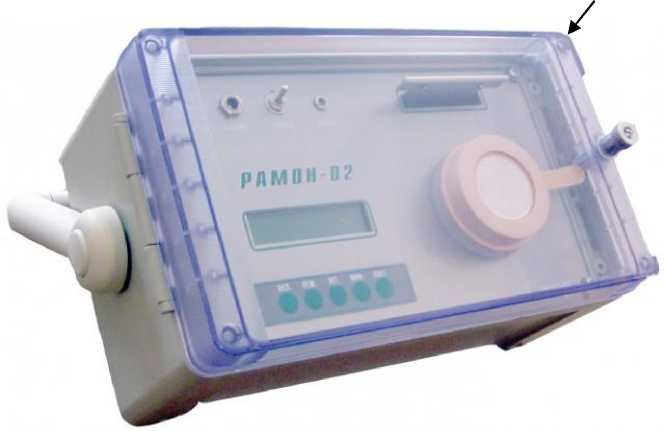

Рис. 1 Внешний вид радиометра радона и его дочерних продуктов распада «РАМОН-02» с указанием места пломбирования

Программное обеспечение

Программное обеспечение (ПО) радиометров является встроенным, метрологически значимая часть ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией аппаратной части радиометров. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные ПО радиометров представлены в таблице 1.

Примечание. 1) ПО зашивается на стадии производства. Доступа к цифровому идентификатору нет.

Уровень защиты ПО радиометров от преднамеренных и непреднамеренных

изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Основные метрологические и технические характеристики радиометра приведены в таблице 2.

Таблица 2

Продолжение таблицы 2

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации радиометра.

Комплектность

Комплект поставки радиометров приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП СОЛО Р 01-07 «Радиометры радона «РАМОН-02», «РАМОН-02А». Методика поверки», утвержденному РГП «КазИнМетр» 03.11.2004 г.

При поверке радиометров применяются:

- рабочий эталон «Рамон-01М», погрешность измерений ± 15 %;

- рабочие эталоны 2-го разряда радионуклидные источники с Ри-239, типа 1П9, активностью от 4,29 до 2,25 103 Бк, погрешность измерений ±5 %.

Сведения о методах измерений

Методики измерений приведены в Руководстве по эксплуатации:

« Радиометр радона и его дочерних продуктов распада «РАМОН-02». Руководство по эксплуатации. РЭ СОЛО Р 01-07»;

« Радиометр радона и его дочерних продуктов распада «РАМОН-02А». Руководство по эксплуатации. РЭ СОЛО Р 02-07».

Нормативные документы

ГОСТ 8.090-79 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемной активности радиоактивных аэрозолей».

ТУ 75 00 РК 39481323 ТОО-04-2004 «Радиометры радона и его дочерних продуктов распада «РАМОН-02».

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды;

- при выполнении работ по обеспечению безопасных условий и охраны труда;

- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях.
