Дефектоскопы ультразвуковые многоканальные УМД-8
| Номер в ГРСИ РФ: | 35134-15 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "НВП "Кропус", г.Ногинск |
Дефектоскопы ультразвуковые многоканальные УМД-8 (в дальнейшем дефектоскопы) предназначены для измерения координат залегания дефектов и оценки их параметров по амплитуде отраженных сигналов при контроле материалов, полуфабрикатов, готовых изделий, сварных соединений, а так же для измерения толщины изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35134-15 |
| Действует | по 07.02.2030 |
| Наименование | Дефектоскопы ультразвуковые многоканальные |
| Модель | УМД-8 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 779d7f15-8942-31d4-9873-f3c571354da4 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»), Московская обл., г. Ногинск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 258 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
35134-15: Описание типа
2024-35134-15.pdf
|
Скачать | 361.6 КБ | |
|
35134-15: Методика поверки
2022-mp35134-15.pdf
|
Скачать | 10.4 MБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые многоканальные УМД-8 (в дальнейшем дефектоскопы) предназначены для измерения координат залегания дефектов и оценки их параметров по амплитуде отраженных сигналов при контроле материалов, полуфабрикатов, готовых изделий, сварных соединений, а так же для измерения толщины изделий.
Дефектоскопы предназначены для применения в составе ручных, механизированных и автоматизированных систем, для контроля изделий основного производства и технологического оборудования.
Описание
В основе работы дефектоскопа лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий.
Возбуждение ультразвуковых колебаний в изделии и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями, которые электрически связаны с ультразвуковыми каналами контроля. Эту связь выполняет коммутатор генератора и усилителя, предназначенный для выбора в каждом канале заданных преобразователей.
Принятый ультразвуковой сигнал усиливается, после чего преобразуется в цифровую форму и обрабатывается специализированным модулем обработки в соответствии с заданными параметрами. Результаты обработки поступают в процессорный модуль дефектоскопа, который передает их в управляющий персональный компьютер (ПК) в реальном масштабе времени.
Тип управляющего ПК зависит от применения дефектоскопа в конкретной системе контроля.

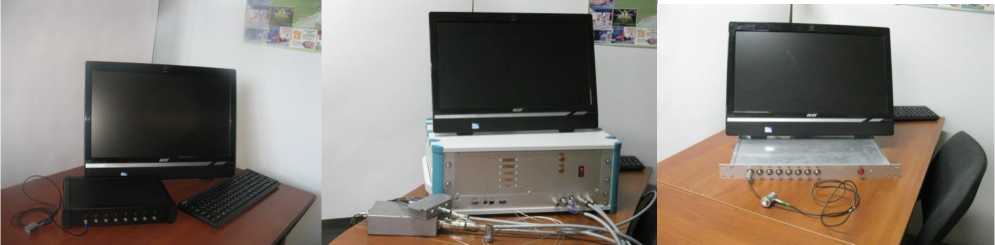

УМД-8.хК УМД-8.А3 УМД-8.19
Дефектоскопы имеют несколько вариантов сборки:
Базовая модель УМД-8.хК (х - количество каналов) представляет собой единый корпус измерительного блока, имеющий внешнее питание 12В/2А.
Модель УМД-8.А3 предназначена для использования в составе систем контроля, где преобразователи размещаются на большом удалении от измерительного блока дефектоскопа. Блок питания и коммутатор дефектоскопа выполнены в отдельных корпусах. Дефектоскоп имеет внешнее питание от сети переменного тока 220В, 50 Гц.
Модель УМД-8.19 имеет аналогичную функциональную схему с моделью УМД-8.хК. Основные отличия от модели УМД-8.хК заключаются в специальном корпусе, предназначенном для установки в промышленный 19" конструктив и имеет расширенный диапазон питания до 24 В.
Связь с управляющим ПК осуществляется по интерфейсу Ethernet.

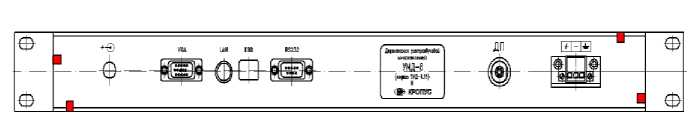

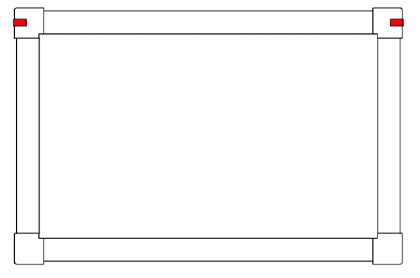

Для предотвращения несанкционированного доступа дефектоскопы пломбируются на задней стороне электронного блока, в соответствии со схемами, приведенными на рисунке 2.
УМД-8.хК
]
УМД-8.А3
УМД-8.19
Программное обеспечение
На ПК, подключаемый к измерительному блоку дефектоскопа, устанавливается управляющее ПО «Базовое ПО УМД-8».
Управляющий ПК, посредством установленного программного обеспечения выполняет следующие действия:
- устанавливает параметры работы каналов дефектоскопа;
- синхронизирует работу каналов дефектоскопа;
- получает от дефектоскопа результаты измерения;
- выполняет обработку, визуализацию и регистрацию результатов контроля.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Базовое ПО УМД-8 |
в. 2.0.1 и выше |
- |
- |
Защита ПО дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Число каналов контроля: УМД-8.хК, УМД-8.19 УМД-8.А3 |
от 1 до 16 от 1 до 48 |
|
Диапазон измерения временных интервалов, мкс |
от 1 до 200 |
|
Диапазон установки усиления, дБ |
от 0 до 80 |
|
Пределы допускаемого отклонения установки усиления в диапазоне от 2 до 60 дБ, дБ |
± 2 |
|
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала в диапазоне от 1 до 15 дБ, дБ |
± 1 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс |
± 0,05 |
|
Размах амплитуды импульсов возбуждения, В, не менее |
100 |
|
Пределы допускаемой абсолютной погрешности измерения толщины изделия и глубины залегания дефектов при работе с прямым преобразователем в диапазоне толщин от 1 до 600 мм, мм |
± (0,1 + 0,05 • S), где S -измеренное значение толщины изделия или глубины залегания дефектов, мм |
|
Пределы допускаемой абсолютной погрешности измерения координат дефекта при работе с наклонным преобразователем, мм |
± (0,1 + 0,05 • S), где S -измеренное значение координаты, мм |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время непрерывной работы, ч, не менее |
16 |
|
Средняя наработка на отказ, ч, не менее |
2500 |
|
Наименование параметра |
Значение параметра |
|
Питание: | |
|
для УМД-8.хК | |
|
- постоянное напряжение, В; |
12 |
|
- ток, А; |
2 |
|
для УМД-8.А3 | |
|
- переменное напряжение, В; |
220± 10 % |
|
- частота, Гц; |
50 |
|
для УМД-8.19 | |
|
- постоянное напряжение, В; |
От 12 до 24 |
|
- ток, А |
2 |
|
Габаритные размеры дефектоскопа, длина х ширина | |
|
х высота, мм, не более | |
|
УМД-8.хК |
292 х 195 х 56 |
|
УМД-8.А3 |
450 х 350 х 180 |
|
УМД-8.19 |
450 х 350 х 45 |
|
Масса дефектоскопа, кг, не более | |
|
УМД-8.хК |
2 |
|
УМД-8.А3 |
15 |
|
УМД-8.19 |
1 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от 5 до 50 |
|
- относительная влажность воздуха, % |
до 80 (без конденсации) |
Знак утверждения типа
наносится на переднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации методом печати.
Комплектность
|
Наименование |
Количество | ||
|
УМД-8.хК* |
УМД-8.А3* |
УМД-8.19* | |
|
Блок дефектоскопа УМД-8.хК |
1 шт. |
— |
— |
|
Блок дефектоскопа УМД-8.А3 |
— |
1 шт. |
— |
|
Блок дефектоскопа УМД-8.19 |
— |
— |
1 шт. |
|
Блок питания ~220В,50 Гц, выход 12В/2А |
1 шт. |
— |
— |
|
Блок питания ~220В,50 Гц, выход 24В/2А |
— |
— |
1 шт. |
|
Блок питания УМД-БП.А3.00.00.00 |
— |
1 шт. |
— |
|
Кабель Ethernet, 1.5 м |
1 шт. |
1 шт. |
1 шт. |
|
Кабель питания дефектоскопа |
1 шт. |
1 шт. |
1 шт. |
|
Выносной блок генератора/усилителя |
— |
1 шт. |
— |
|
Кабель питания, кабель управления, кабель измерительный выносного блока генератора/усилителя |
— |
1 комплект |
— |
|
Выносной коммутатор |
— |
1 шт. |
— |
|
Кабель управления коммутатором, кабель подключения коммутатора к выходу, к входу выносного блока генератора/усилителя |
— |
1 комплект |
— |
|
Наименование |
Количество | ||
|
УМД-8.хК* |
УМД-8.А3* |
УМД-8.19* | |
|
Упаковка для транспортировки и хранения |
1 шт. |
2 шт. |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | ||
|
Методика поверки |
1 экз. | ||
|
Базовая версия ПО управления на CD-диске |
1 шт. | ||
|
ПК управления |
по требованию заказчика | ||
|
Пьезоэлектрические преобразователи |
** | ||
|
Кабели для пьезоэлектрических преобразователей |
** | ||
* Комплект поставки дефектоскопов может быть дополнительно изменен по согласованию с заказчиком
** Тип и количество зависит от заказа потребителя
Сведения о методах измерений
Сведения о методах измерений приведены в разделе 6 руководства по эксплуатации «Дефектоскопы ультразвуковые многоканальные УМД-8. Руководство по эксплуатации. УМД-8.00.00.00.00 РЭ».
Нормативные документы
Технические условия «Дефектоскопы ультразвуковые многоканальные УМД-8. Технические условия. ТУ 4276-014-33044610-14».
